這樣作是有原因的因為直接軸端鑽孔固定很難避免軸轉動
如果有轉動對軸承不是好事
雖然很多大陸機會這樣作,但是我們就是不要這樣搞

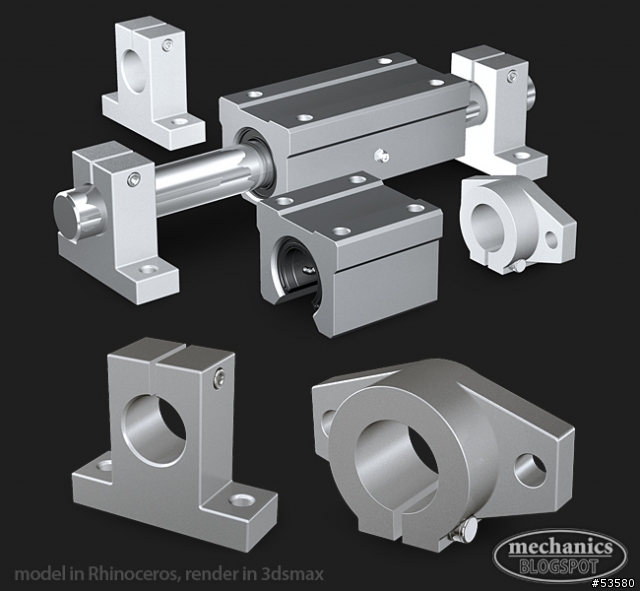

那個固定座其實有抱座
會成面的接觸,與機架的孔結合會有一個很大的平面
可以妥善的承受垂直載重,也因為有抱座所以不會旋轉

（圖片取自網路,非本人繪製,僅作說明）

Tommysss0

Tommysss0
個人積分：0分
文章編號：36417521

0分

1442樓

2012-06-09 0:25

milton wrote:
這樣作是有原因的因為...(恕刪)

我自己這台大陸機也兩端加工直鎖。這樣在加工的成本上應該是省很多。
光軸受力只有逕向，覺得不妥再上個螺絲膠就很穩固了。
不然這些這些支撐座買下來成本大增......就算是自己加工，工時也划不來。

當然，如果是要增加穩固性如你所說加大接觸面積也是一種方式。
最後會不會變成同樣等級的機子，陸製機比較有競爭力?這也是需要考量的地方。

milton

milton
個人積分：326分
文章編號：36429386

326分

樓主

2012-06-09 20:24

支撐的抱座,數十元而已,帶來的好處是軸承壽命增加
我覺得這個代價值的
軸心攻牙鎖螺絲對支撐端來說螺絲承受剪力
孔位也相對受螺牙的擠壓
精度會跑掉的
因為這台是用基軸制,孔會偷一些,不然過緊
配合會出問題
所以不能鑽孔鎖螺絲

Tommysss0

Tommysss0
個人積分：0分
文章編號：36449706

0分

1444樓

2012-06-10 23:45

milton wrote:
支撐的抱座,數十元而...(恕刪)

M大,那個支撐座，台灣有賣這價位的嗎？我有需要，可否PM廠商聯絡資料。
因為我也只知道掏寶才有這價位.....加上運費也是一筆花費。感謝先！

milton

milton
個人積分：326分
文章編號：36451060

326分

樓主

2012-06-11 1:02

有配合廠商啦,這個也是特別價格
不過國內賣得也不貴就是
不是很難的東西嘛,我是10顆80圓啦
但是我買了一堆東西,一科80也很不賴啊

Tommysss0

Tommysss0
個人積分：0分
文章編號：36463550

0分

1446樓

2012-06-11 16:20

16-20mm的嗎？10棵80，一棵8塊～比對岸的還便宜。
真的是買到賺到。

vr191

vr191
個人積分：9分
文章編號：36490244

9分

1447樓

2012-06-12 18:23

一套這樣弄起來要多少阿
好像都沒人要用氣動主軸
是不是有什麼缺點
體積可以小很多

路過的微風

路過的微風
個人積分：489分
文章編號：36490307

489分

1448樓

2012-06-12 18:26

vr191 wrote:
一套這樣弄起來要多少...(恕刪)

不知自已DIY會便宜多少
現在也有一些公司有賣桌上型的

心的通透並非沒有雜念而是明白取捨

milton

milton
個人積分：326分
文章編號：36492632

326分

樓主

2012-06-12 20:39

空氣軸承的嗎？那種是真正的工業品了,一顆很貴的
搞不好可以買一台雕刻機了

milton

milton
個人積分：326分
文章編號：36492741

326分

樓主

2012-06-12 20:45

便宜是不會的,但是可以滿足自己的需求
目前國內的幾家公司大多代理大陸的雕刻機
自己製作至少原理會熟悉,以後有問題可以自己排除
更不會有一些偷斤偷兩的問題
大陸雕刻機光怪陸離的是很多
導桿軸心沒硬化的,直線軸承少珠子或是變沖壓的鋼板軸承
最怕的是奇怪的變形
三軸都不是正的,自銑工作台一刀都沒用
材質多半是鋁的,重量太輕了
