1371樓

2012-05-18 20:29

呼... .今天終於把鋁擠的斷面圖轉好了，可以開始排樍木了....

咖啡要黑如地獄，濃如死亡，甜如愛情。

milton

milton
個人積分：326分
文章編號：35963006

326分

樓主

2012-05-18 22:55

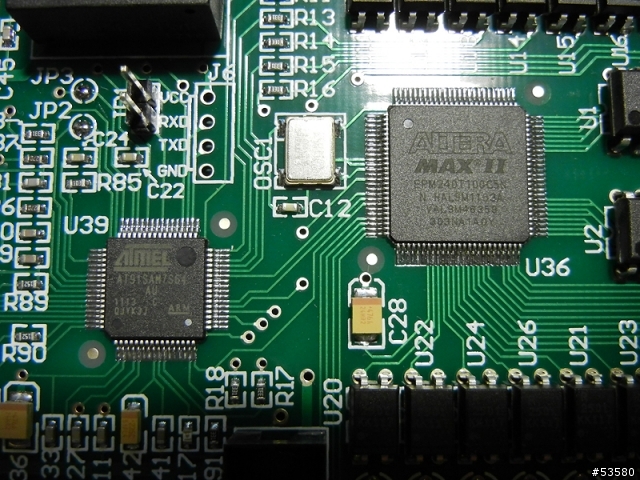

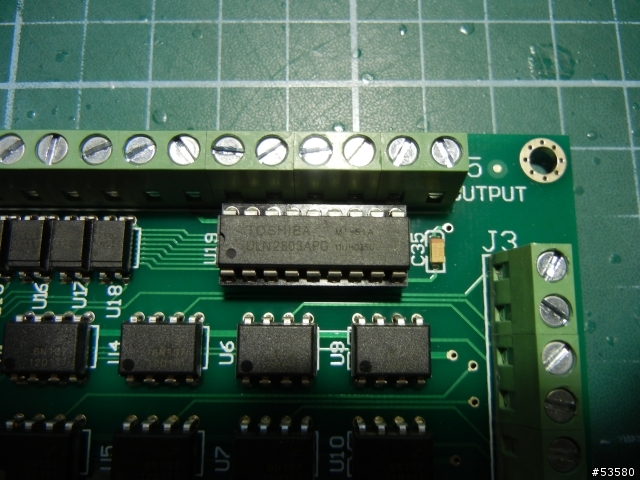

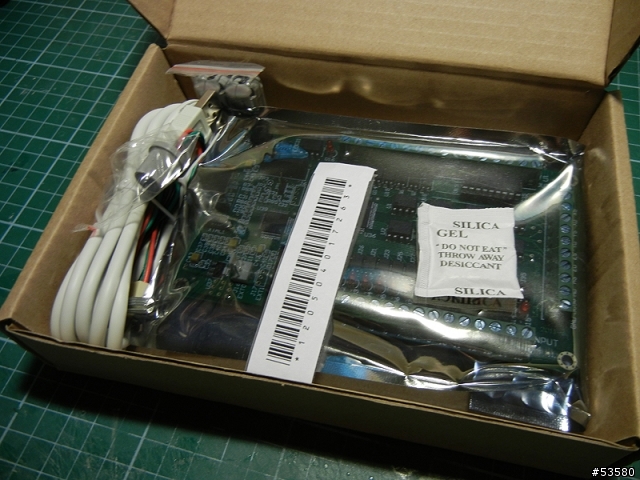

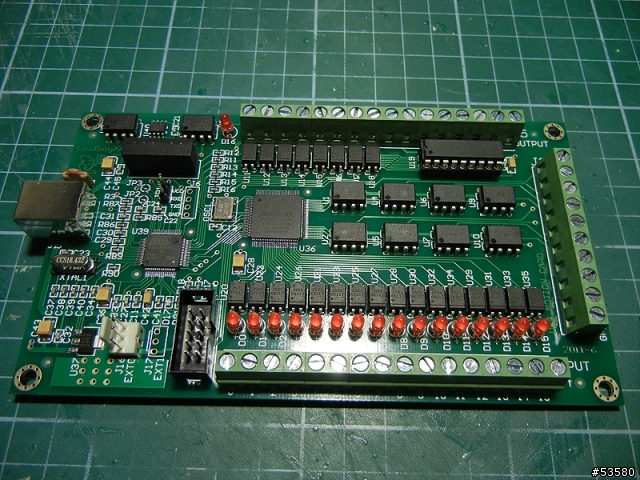

四軸控制卡送到
據稱這是mach3的開發工程師做的,我是不曉得啦
但是看架構很合理,以後都會用這張卡作四軸機
usb傳輸很方便
上圖啦！

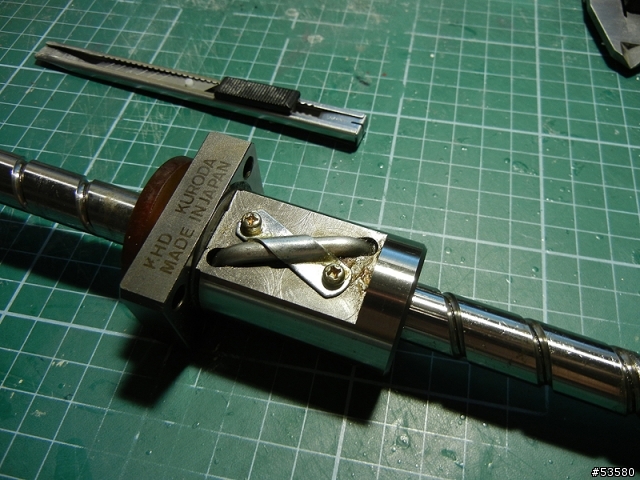

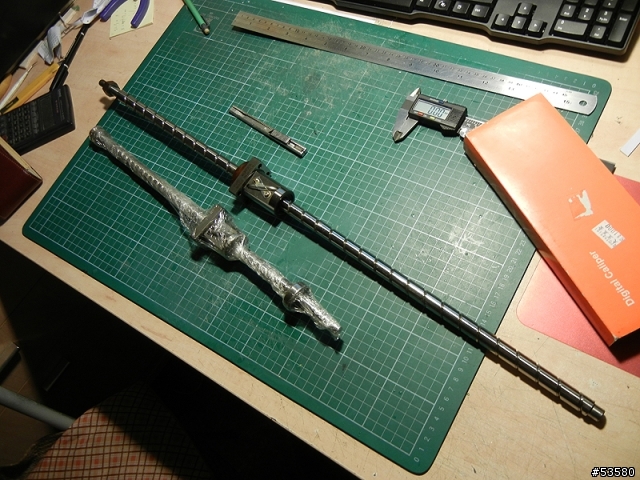

今天買的y軸螺桿c7精度,直徑15,導程20,總長710、有效670

hutechtw

hutechtw
個人積分：39分
文章編號：35963289

39分

1373樓

2012-05-18 23:08

milton wrote:
四軸控制卡送到據稱這...(恕刪)

卡這樣要多少錢??

還有..螺桿要包起來啦..不然會生鏽..
另外..螺桿買幾多錢..

..

看來..不是只有我會放毒呀..

milton

milton
個人積分：326分
文章編號：35964283

326分

樓主

2012-05-18 23:52

價錢私訊回覆
剛剛在檢查規格才拆開,包回去了
黑田也是大廠
滾珠不是只有THK、上銀、NSK可以買

ycl12050817

ycl12050817
個人積分：0分
文章編號：35991279

0分

1375樓

2012-05-20 17:07

天阿，原諒我的笨腦袋....

最後我還是把機子畫成洞洞板樣式，
難道是圓的比較順眼?其實是因為多邊形不管怎麼畫都畫不好....

綜合以上=>結論就是，有偷輕的心意就好，其他的靠經驗累積吧

有圖有真相

H大，您手邊的工作大概到什麼時後會結束，小弟的機子大概幾月可以讓您加工?(要抓時間努力生圖面)

milton

milton
個人積分：326分
文章編號：35998432

326分

樓主

2012-05-21 0:03

成功啦！運動控制卡與我的筆電成功連線,mach3 最新板可以在win7底下運作
經過一番配線順利連上變頻機
透過外部手輪
控制直接調整主軸轉速,帥呆了！

封神

封神
個人積分：8分
文章編號：36012334

8分

1377樓

2012-05-21 17:07

milton wrote:
四軸控制卡送到據稱這...(恕刪)

問一下M大.....
導螺桿的行程20mm...
不知您選擇的馬達分歩是多少????
我假設以0.72度算....
就是一歩4條了@@!!!

您是預計這樣的精度嗎??

CafeJazz

CafeJazz
個人積分：3分
文章編號：36012633

3分

1378樓

2012-05-21 17:19

雞婆代回一下

拍賣上一堆1.8度的步進馬達

換算一步=1條

-----------------------------------
恭喜milton兄一步一步接近自己的願望了

加油啊~~!

持續關注ing

封神

封神
個人積分：8分
文章編號：36013770

8分

1379樓

2012-05-21 18:17

CafeJazz wrote:
雞婆代回一下拍賣上一...(恕刪)

不對吧!!!!!!
1.8度的話....
一圈是200歩.....

行程20mm等於2000條....
這樣一歩是10條阿@@!!!!!!!

milton

milton
個人積分：326分
文章編號：36014769

326分

樓主

2012-05-21 19:22

我的步進驅動器可以開到8細分
我想這個應該沒問題

一般來說細分就是克服步進角過大的問題
但是不知道為什麼現在都用來處理振動的問題
奇怪的哩
