果真應驗了大難不死..必有後福..

要用CNC跑的材料..我還沒有叫..
否則給你個靠山多2MM..我還能想辦法..
要是突出那個螺絲起碼超過10MM..
我的料就不夠用..又多兩塊廢板了..
趕緊決定好..這禮拜Y+Z軸會整個出來..
時間夠的話..會把主軸的背+壓板一起加工並組裝好..

拍攝部分可以增加主軸固定板加工過程..
以及主軸抱座的加工過程..
這4個零件都必須CNC加工..
六面曲角還是傳統的來處理.. sorry

PS:我已經被扣1萬多塊了..經濟上已經抓襟見肘..
這兩天..還想賣掉我一些東西..來補充資金..
麻煩再仔細考慮..拜託了...

samie

samie
個人積分：12分
文章編號：35844288

12分

1332樓

2012-05-14 1:46

hutechtw wrote:
果真應驗了大難不死....(恕刪)

辛苦了.... 加油... ^_^&

咖啡要黑如地獄，濃如死亡，甜如愛情。

milton

milton
個人積分：326分
文章編號：35846485

326分

樓主

2012-05-14 8:58

下面還有一科螺絲喔！
對喔,抱歉我沒注意到,那凸起還是維持吧
但是這這樣靠山難弄了
要翻一次面機器才能做出來

samie

samie
個人積分：12分
文章編號：35847410

12分

1334樓

2012-05-14 9:43

milton wrote:
下面還有一科螺絲喔！...(恕刪)

靠山不用這樣子翻吧...

要問看看台啤他是不是要這樣子加工？

咖啡要黑如地獄，濃如死亡，甜如愛情。

milton

milton
個人積分：326分
文章編號：35850748

326分

樓主

2012-05-14 11:58

那不如直接銑穿,就讓靠山單獨站著也沒差
下面會有個圓角

samie

samie
個人積分：12分
文章編號：35856317

12分

1336樓

2012-05-14 15:55

milton wrote:
那不如直接銑穿,就讓...(恕刪)

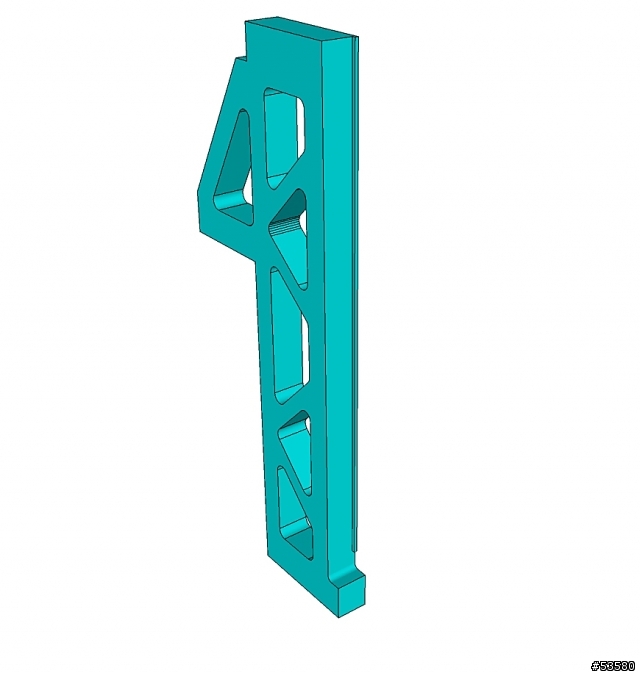

側板已經有做過銑切削了。

是不是就這樣子上了呢？

左右邊對照。左邊沒有改，右邊有改加靠山。

咖啡要黑如地獄，濃如死亡，甜如愛情。

hutechtw

hutechtw
個人積分：39分
文章編號：35861169

39分

1337樓

2012-05-14 19:34

要偷掉中間部位的孔..
原本就會有同面加工..
那個R角是幾R??
我等等抓張圖..
你們看看哪邊有問題的..趕緊討論好... sorry

hutechtw

hutechtw
個人積分：39分
文章編號：35861326

39分

1338樓

2012-05-14 19:43

samie wrote:
側板已經有做過銑切削...(恕刪)

我加工的G54座標點如下圖..
要加靠山..我得多翻一面..

變成有靠山的那部份..
要翻面加工..不能先加工..
或者把Z軸轉向180度..
直接加工..然後鑽孔..再翻面沉頭..
最後再翻面鑽..攻M3.. sorry

另外..為什麼我的CAD是有突出的??

milton

milton
個人積分：326分
文章編號：35862201

326分

樓主

2012-05-14 20:27

這樣就不用翻面了
直接銑穿,沒關係,不過圓角不可以與導軌干涉
看是要多銑掉一點還是刀路跑中間線

突出是正確的,下面有三顆螺絲

samie

samie
個人積分：12分
文章編號：35862377

12分

1340樓

2012-05-14 20:36

milton wrote:
這樣就不用翻面了直接...(恕刪)

還是要翻面加工。靠山面和沉頭孔是同一面。

沉頭孔那一面加工好才能再翻面去加工靠山。

我畫的是用直徑 6mm 的銑刀，銑 3mm 凸出的地方。。
