1321樓

2012-05-13 0:12

偷輕本來要用三角形的方式做，但嘗試了很久一直畫不好，最終想用方格+圓形的方式做滾來滾去

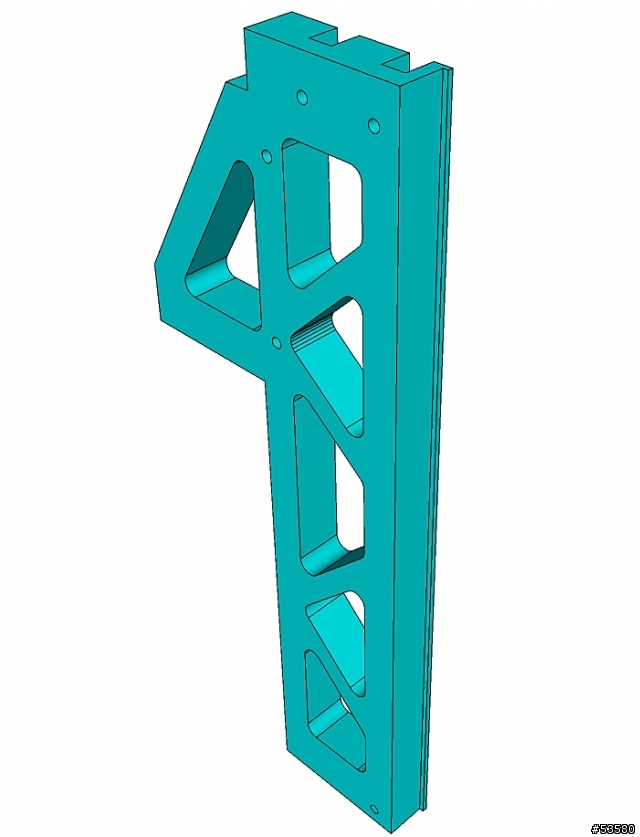

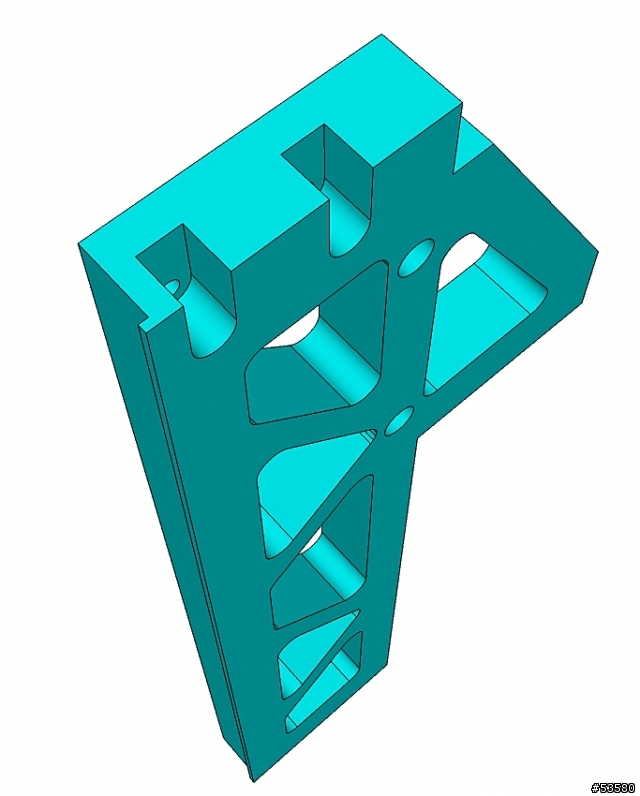

下圖是Y軸背板正背視圖，不知道用這種方式做大家覺得如何?(有盡量把孔畫成不一樣大小，但是還是四方形....

)
正面

背面

e110150

e110150
個人積分：0分
文章編號：35825811

0分

1322樓

2012-05-13 0:33

M大~你好

看了好一陣子了
今天第一次加入討論~
我有寄信給你唷
加油~

milton

milton
個人積分：326分
文章編號：35826492

326分

樓主

2012-05-13 1:15

你的超專業的XD
我跟不上了啊,其實我並沒有要工業生產
所以我並不是很認真去計算每個部份
我這邊也有很多參考書,也有在研究各種數值
但是後來想想,藝品等級的雕刻機
又是DIY程度的,真的不想這麼累了

目標很簡單,看起來結構OK而機器又能有效就OK啦
太複雜的的計算成本過大了XD

samie

samie
個人積分：12分
文章編號：35829551

12分

1324樓

2012-05-13 9:47

ycl12050817 wrote:
偷輕本來要用三角形的...(恕刪)

圖發過來吧。我幫你做看看。...

咖啡要黑如地獄，濃如死亡，甜如愛情。

ycl12050817

ycl12050817
個人積分：0分
文章編號：35835477

0分

1325樓

2012-05-13 17:21

samie wrote:
圖發過來吧。我幫你做...(恕刪)

S大，我把全部的檔案都打包過去了喔，再麻煩您看一下

milton

milton
個人積分：326分
文章編號：35839827

326分

樓主

2012-05-13 22:03

s大！
那個z軸側板要調一下
取消下方突出
外側增加一條靠山
突然發現這個沒有作到

samie

samie
個人積分：12分
文章編號：35842244

12分

1327樓

2012-05-13 23:44

ycl12050817 wrote:
S大，我把全部的檔案...(恕刪)

無法.... 開啟..... 未來.... 版次.....

你用的版本比我的還要新...抱歉嘿....

能不能另存成 *.igs 呢.... 謝謝你了... ^_^&

咖啡要黑如地獄，濃如死亡，甜如愛情。

samie

samie
個人積分：12分
文章編號：35842449

12分

1328樓

2012-05-13 23:53

milton wrote:
s大！那個z軸側板要...(恕刪)

怎麼現在才在說呢....？

剛剛才把頂板加厚相關的圖改好傳出去說。

台啤，剛剛發出去的圖先不要用嘿。後面還有。

咖啡要黑如地獄，濃如死亡，甜如愛情。

milton

milton
個人積分：326分
文章編號：35843365

326分

樓主

2012-05-14 0:39

靠山寬高都是2mm
上面那兩個凹無視他

samie

samie
個人積分：12分
文章編號：35843961

12分

1330樓

2012-05-14 1:17

milton wrote:
靠山寬高都是2mm上...(恕刪)

紅色那塊不用跟著改嗎？

還是要留著？
