人窮手癢DIY一台CNC雕刻機（最新進度98頁971樓） (第131頁)

Tommysss0
個人積分：0分
文章編號：35776871

0分

1301樓

2012-05-10 17:04

hutechtw wrote:
哪裡..你客氣啦.....(恕刪)

hutechtw 大
我雖然要省空間，但也沒那麼省啦。機器的行程要做到800x500左右，整體面積也有1000x600上下。大概就一張桌子大。底下會放切保利龍的機器。這吊娃娃方式也是一種省空間的方法，如果褂在半空中的話。鋁擠型的應該是還ＯＫ。我要的行程大小材質半鋁半鋼的就重量驚人。

單線軌跟單螺桿我有看過封測機台這樣設計，但不是用在吃力大的東西上。
我預計會用在切鋁軟鐵之類，單軌單螺桿吃力大可能精度就不行了....但單軌單螺桿成本省很大！！！

milton 大
光學尺不同牌子價差也是很大，光學尺也是用全閉環控制的重要元件.....
跟其他東西整個加起來就是負擔不起....
還好這可以一步步加上去，先求有在求精！

milton

milton
個人積分：326分
文章編號：35778751

326分

樓主

2012-05-10 18:24

你想造伺服機看看這個
專業及的設備
2mhz輸出,比一般200khz的卡快了很多
雅虎拍賣1215918290,搜一下

http://www.mtt.com.tw/controller_GA_DMC-9940.asp
圓場說明

milton

milton
個人積分：326分
文章編號：35778789

326分

樓主

2012-05-10 18:26

其實上伺服除非是生產製造不然自己玩玩真的不用這麼折騰
一般的伺服馬達+伺服控制器就好了
普通都用三菱a9系列,整套買下來對岸的五軸機是三到四萬台幣

雙軌雙螺桿是重心驅動法,滑塊與螺母置於驅動物重心
可以帶很重而且平穩
用110步進去帶同步帶連動
或是兩顆86步進共線驅動都可以

要雕鐵不管軟硬,鋁機絕對吃不消
如果用鋼鋁合一,最吃力的部份就會落在最若的地方
也就是你的鋁,我的鋼鋁合一機器鋼都用在承重部份
鋁是補強與墊高
主要受力是鋼
不然鋁會受不了的

hutechtw

hutechtw
個人積分：39分
文章編號：35780302

39分

1304樓

2012-05-10 19:55

Tommysss0 wrote:
hutechtw 大...(恕刪)

這是給你的保麗龍機用的方式啦..
絕對是微量切削的承受力..卻是保麗龍大量切削..
這種配置可以加工到木板..木頭類..
Z軸轉速要夠倒是真的..

Tommysss0

Tommysss0
個人積分：0分
文章編號：35784912

0分

1305樓

2012-05-10 23:17

milton wrote:
你想造伺服機看看這個...(恕刪)

這卡倒是沒研究過。不過我可能還是會先玩一般的USBCNC卡。之前有問過對岸維宏的PCIMC-63A/62A
一塊5000人民幣含軟體及技術支援。但是也是走ＰＣＩ介面在連上一塊板子。我自己工作用的電腦只有MAC跑PC的程式也只是用模擬的方式。也沒法裝PC的PCI卡。目前的小CNC機也只是接上PC老筆電跑MACH3。
要用到PCI BUS就要特別組台PC電腦來安裝這卡。如同你們之前討論的機器可以慢慢造慢慢升級。不然這一次性的花費可是要去賣血才夠用。只能等之後不夠用再說了。

安川的伺服跟驅動器我買的很划算，這三軸不到2萬。不過也只剩這幾套被我買走了。
網路上的都滿貴的而且配件都不全。配線弄到好，命都去一半了。
不過你說那種雙軌雙螺桿驅動法我比較擔心的是，兩棵步進萬一有哪一棵突然”偷咪“那就會有慘案發生。
單馬達走同步帶倒是比較妥。還是要等我找到Ｙ軸畫好設計圖後才比較好討論。

就如你講得切鐵吃力大。鋁機切鋁已經震到不行（我是指目前那台）進給都不能設太多....
新機是沒有限重，只要拆機能搬得上老公寓就行了。當然也不能過重把地板壓垮，那就事情大條了。

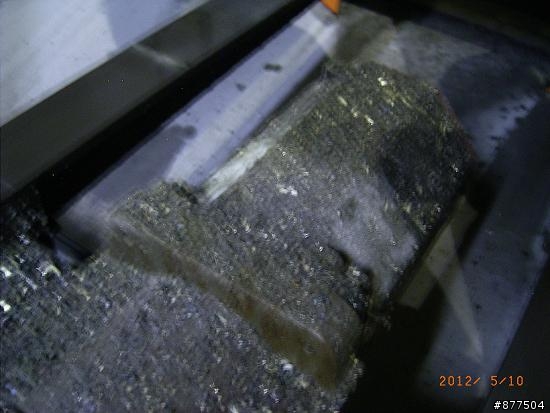

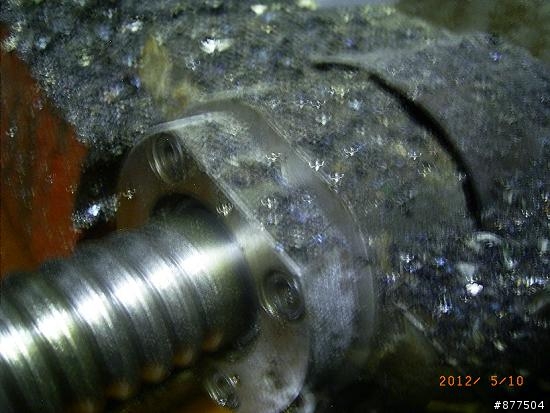

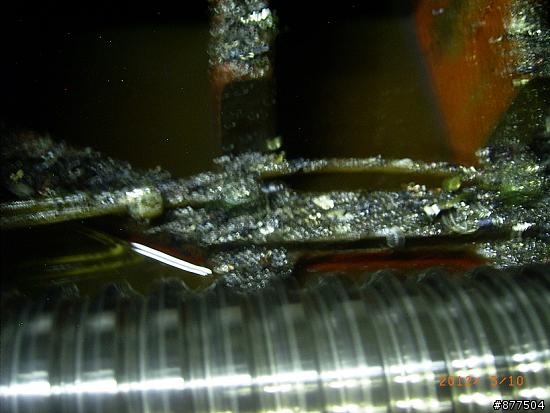

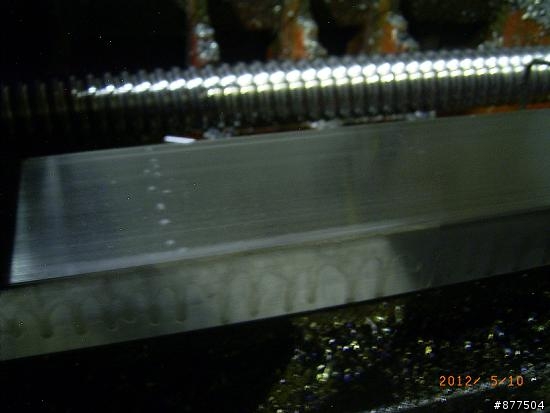

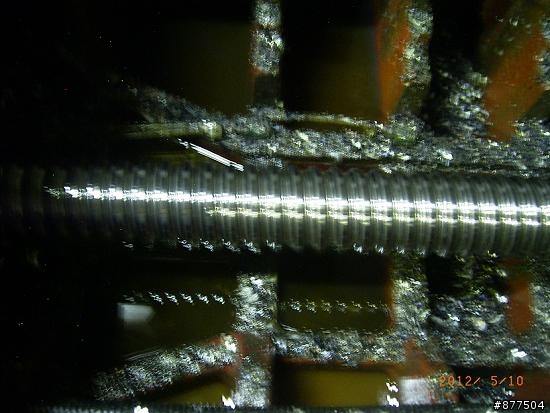

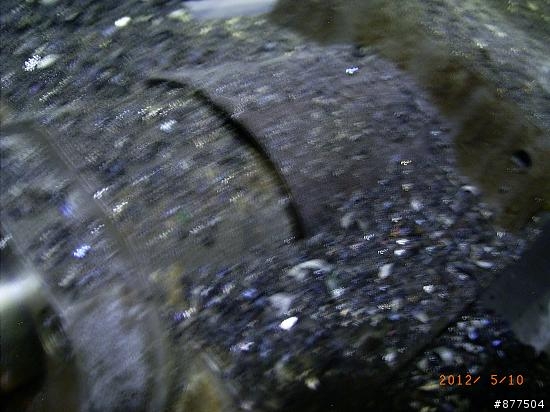

你那Y軸後背的設計我會用這樣的方式。防塵也比較不會卡太多切削物。

hutechtw大

原來是這樣的，搞錯@_@ 不過我保麗龍是要弄電熱絲切遙控飛機啦！網拍那些大尺寸的保麗龍切割機，價錢很誇張，估計自己做不用10000成本。或更低....
保麗龍用高進給切削，應該是很瘋狂....滿天碎屑，還要設計個吸塵裝置才行。

ycl12050817

ycl12050817
個人積分：0分
文章編號：35784975

0分

1306樓

2012-05-10 23:20

samie wrote:
多那麼多料哦.......(恕刪)

S大，請教一下SolidWorks您對於鏤空是如何操作，因為小弟摸了一個禮拜的三角形，還是沒辦法了解其中的"奧秘"所在，是否可以開釋一下....
感恩

hutechtw

hutechtw
個人積分：39分
文章編號：35785148

39分

1307樓

2012-05-10 23:26

Tommysss0 wrote:
這卡倒是沒研究過。不...(恕刪)

那很簡單呀..把Z軸的刀具換成電熱絲..
這樣也可以呀..
一般雕刻壓克力的..會在刀具上方放吸風管..
就是要吸粉塵的..
如果你是要熱切..那記得要在下方切..
盡量不要在上方切..除非你是要最後的修飾..
切下來的大塊物品..會因為地心引力往下..
如果上方切..那大概就比較難搞了... sorry
