hutechtw wrote:
剛剛接到電話通知.....(恕刪)
......不會吧!?
無心之過......
1. 機台重量(工作台、主軸)
2. 需求的加工速度
3. 加工切削材料(材質)範圍
4. 加工時的阻檔作用力(馬達鎖定能力)
以上四項加總後再來評估你要用多大的馬達。
咖啡要黑如地獄，濃如死亡，甜如愛情。
不過說實話,看完真的很擔心自己有否能力 DIY CNC 搞得起來?
還是說說需求吧! 請大家給點意見!
需求是4 軸 CNC 來做船的模子(Foam),再分段黏起來(一艘 5M 的獨木舟用大約 5 個接合).
因為材料只會加工 Foam(保麗龍一類),頂多軟木材.
精密度能達到 ~0.5mm 即可.
目前的粗略想法(口袋不深,用最經濟的方式):
1.用動龍門型式(空間有限)
2.XYZ 行程需要 1000mm X 800mm X 400mm.
3.重點是不用平台,下方鏤空用架子架起來(也要有至少 400m 高的空間),物件只用 A 軸夾持(材料大約 1000MM X 700mm X 700mm)透過 A 軸旋轉加工最高 800mm 的 Z 軸.
4.主軸採用類似 E240.
5.結構使用 4X4(40mm)鋁擠(不知強度夠不夠?).
(剛去問 4X4 6M 鋁擠也要 2880,還是乾脆用木材)
6.X,Y 軸滑台採用這位仁兄的超省錢設計(請看圖)
http://www.cnczone.com/forums/diy-cnc_router_table_machines/69838-well_why_not.html
7.Z 軸採用光軸傳統設計.
8.使用1604艾克姆螺桿(沒屋頂的有在賣 )+消間隙螺母
很抱歉,目前沒有圖,3D軟體還在學習研究中...
還請各位先進給予指點!
小弟也在設計CNC中，特來取經交流一番。
這是我第一臺的CNC
陸製品，鋁機身行程30x40公分
主軸e240 用er11夾筒、二相步進馬達、角牙螺桿
電控箱內容很簡單 單卡含驅動
用起來也沒什麼問題，就是移動速度不夠快，主軸切削軟性材質還好但鋁合金無法一次下太深。
切割精度也在兩條內。還夠用。但Ｚ軸行程50有點不夠用。用個虎鉗就沒空間了。
這台摺疊六軸空拍機就是用這3040生出來的
這台載重可達1kg左右，1.5kg會有點過載，所以還要重新設計過。（本來是設計要裝單眼的）
底下雲台還沒弄好，現在又跑出個興趣來了。”設計CNC機台“
後來才開始有新的計劃要做一臺行程大一點的剛性較好些的。
但因經費問題，已拆機品為前提來設計製作。
畢竟全新品實在是讓人吃不消。又不是靠這吃飯的.....
因為是用拆機品，所以要已拿到的零件做測量在繪圖。但目前三軸還差一軸沒有收到。

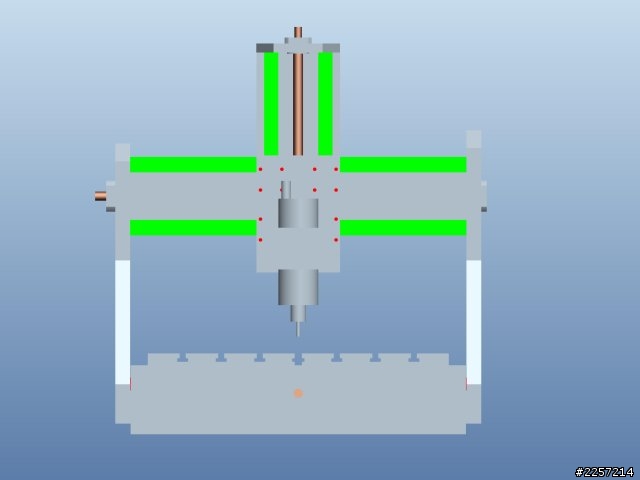

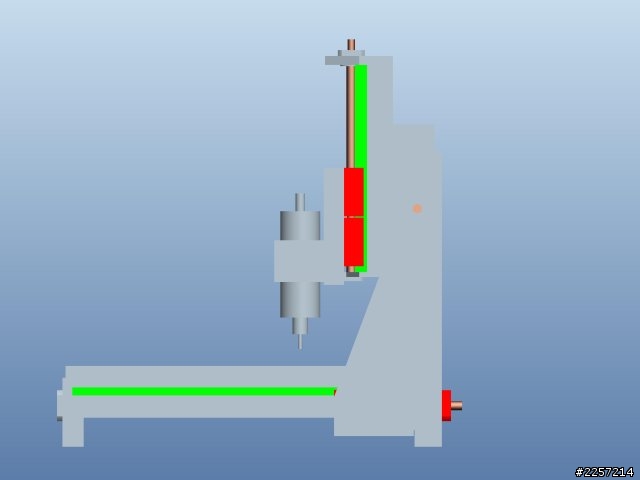

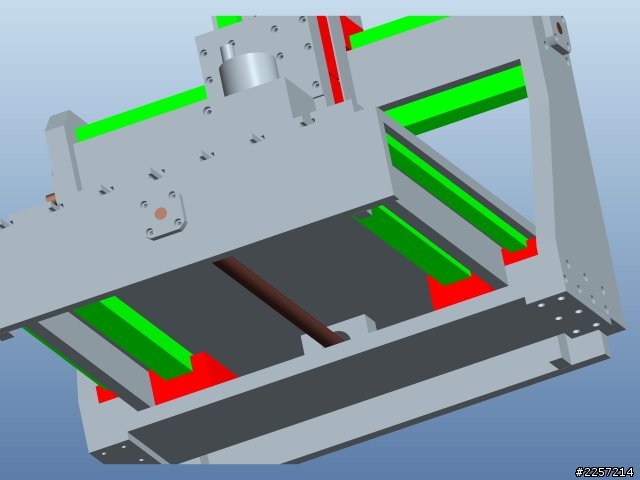

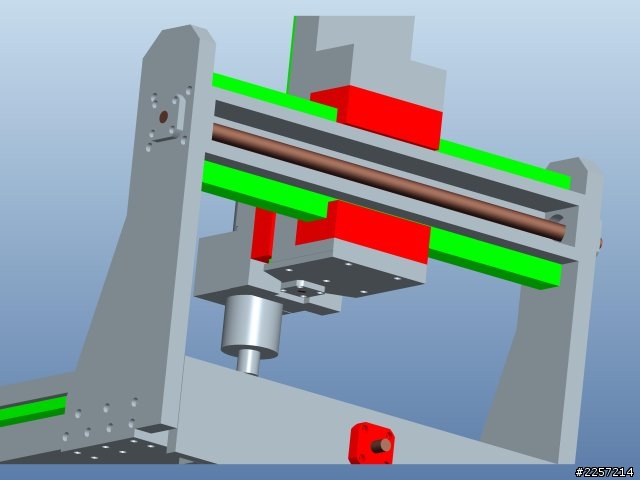

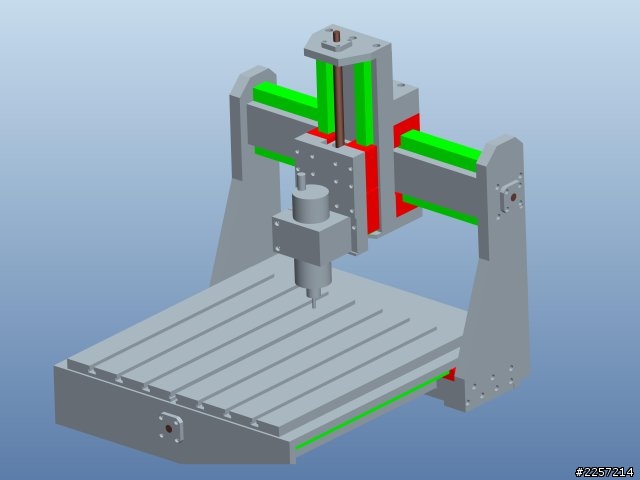

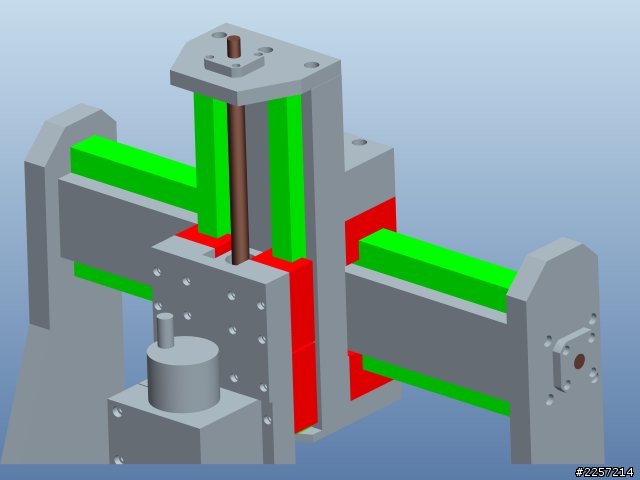

打算行程改為800x600x170，伺服馬達配滾珠羅桿、動龍門設計。小公寓只能省空間來設計。
最先購入的是全新水冷主軸2200kv 配4kw變頻器 er20打算先改給舊機玩玩。看看切削力可以增多少。
買不起國產品，阿陸仔先湊合著用。
其他陸續貼上。有什麼建議也歡迎來討論。
