人窮手癢DIY一台CNC雕刻機（最新進度98頁971樓） (第117頁)

hutechtw

hutechtw
個人積分：39分
文章編號：35329227

39分

1161樓

2012-04-20 20:30

samie wrote:
送客人去坐高鐵後再給...(恕刪)

OK..那到時候等你電話... sorry

hutechtw

hutechtw
個人積分：39分
文章編號：35329280

39分

1162樓

2012-04-20 20:34

milton wrote:
變形是怎麼發生的？受...(恕刪)

應該是挾持上的問題..
真圓度OK..但是垂直線會跳-0.02到0.02之間..
雖然說是正負兩條公差內..
但是考慮到你是要消差..
材料部份不用擔心..公司有廢料可以利用..
只是要銑六面90度..多個工而已..
如果你覺得沒關係..
我就改用中碳鋼了.. sorry

milton

milton
個人積分：326分
文章編號：35330848

326分

樓主

2012-04-20 22:00

因為要換滾珠螺桿了,其實從動側可以不用作
只要有固定側就好
那兩跟螺絲的孔也可以不用鑽
因為沒有彈簧了,自然也不需要約束螺絲
中碳鋼也可以啦

hutechtw

hutechtw
個人積分：39分
文章編號：35330973

39分

1164樓

2012-04-20 22:05

milton wrote:
因為要換滾珠螺桿了,...(恕刪)

那你看要改哪邊的..你處理一下..
這樣我搞固定側3個給你就可以了嗎??
還是也有其他零件需要配合的部分?? sorry

milton

milton
個人積分：326分
文章編號：35331786

326分

樓主

2012-04-20 22:46

其他一樣
因為我一開始螺母就是30mm
那現在也是30mm一樣粗細
所以其他都不用動
頂多就是兩端軸承要找一下可以配合的

但是螺桿上的那四個螺絲孔位我就抓不準了
不然就一起發給啥咪呀
請他改改cad圖

等下我找找尺寸

hutechtw

hutechtw
個人積分：39分
文章編號：35332214

39分

1166樓

2012-04-20 23:07

milton wrote:
其他一樣因為我一開始...(恕刪)

要不就等你找齊了..我再加工這三塊好了..
反正要重做..比較沒關係..

samie

samie
個人積分：12分
文章編號：35333157

12分

1167樓

2012-04-20 23:50

呼.... 去協助開管委會... 開到剛剛。
終於，一二三屆主委都出現了... .
剩下的就是看建商怎麼玩了。

圖面我等下再重新對過一次。還有沒有要再修正的。

請發 Email 給我。

不然用照像的也可以。

螺桿上的四個孔抓兩個相鄰的孔。量最大和最小值相加除以 2 就是中心距。

請四邊都量過。確這兩邊是相等長度。如果還有問題，再多量兩個對角線的中心距。

這樣會比較準確。誤差會減小很多。

咖啡要黑如地獄，濃如死亡，甜如愛情。

samie

samie
個人積分：12分
文章編號：35333281

12分

1168樓

2012-04-20 23:55

hutechtw wrote:
OK..那到時候等你...(恕刪)

你們公司不是在安平工業區那邊.....

咖啡要黑如地獄，濃如死亡，甜如愛情。

milton

milton
個人積分：326分
文章編號：35333367

326分

樓主

2012-04-20 23:59

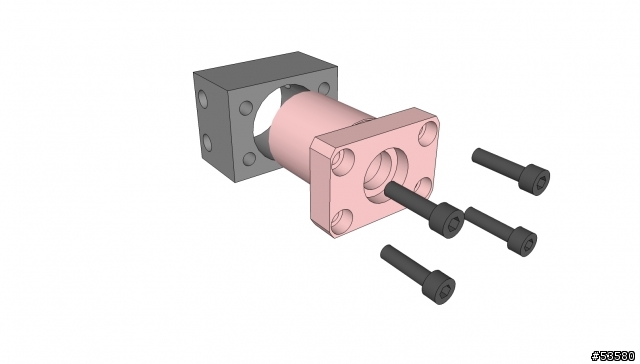

我找到DXF圖了
確認了下,我的零件尺寸一樣
看來這是有標準的
螺母就不用作銷回差了
只要一個固定側就好,不過要加厚到30mm
側邊四個定位孔往沒有螺母固定孔的那一側偏3mm
中間的螺母孔直徑34mm
四個固定孔M5攻牙

我寄DXF檔給你
先看看樣子

samie

samie
個人積分：12分
文章編號：35334272

12分

1170樓

2012-04-21 0:48

milton wrote:
我找到DXF圖了確認...(恕刪)

報告，線軌和滑塊的位置都確認過同心了。

工作台和馬達固定座我也都改好了。等下就發出去。

這個螺桿座要畫嗎？
