二式戰 Ki-44 鍾馗

Scott-pan

Scott-pan
個人積分：1267分
文章編號：68435261

1267分

樓主

2018-05-07 11:35

應該說，這架飛機看起來很另類，但是他的飛行特性卻意外地好，帶著有點前掠的翼型，頭大得不像話，再加上尾巴細細的，實在很像大頭魚~
二式戰 Ki-44 鍾馗

這裡不說這架飛機的歷史，因為有神人在可以補充，就單以製作的角度來介紹好了~

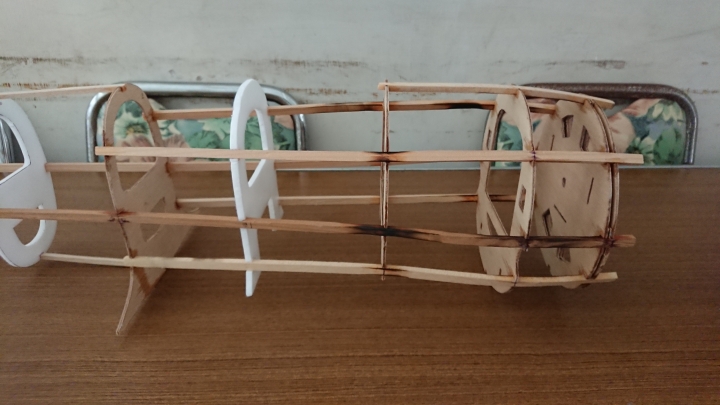

一樣，基本構型先出來

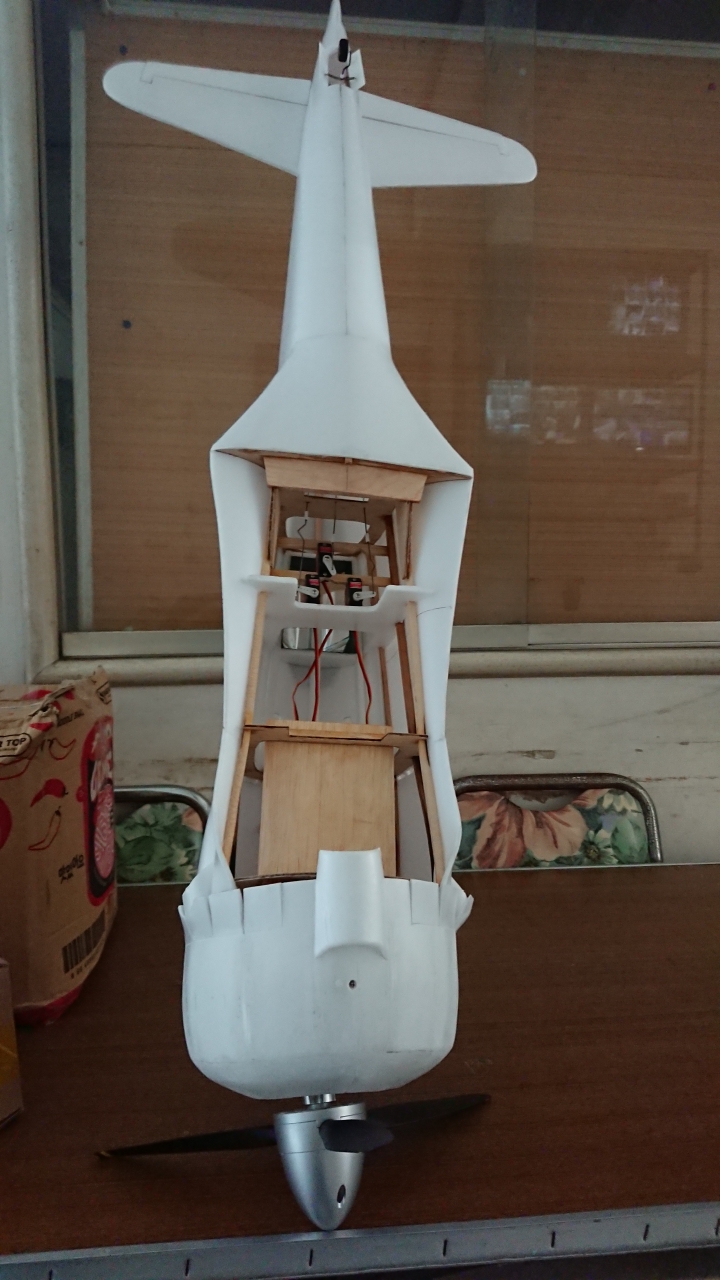

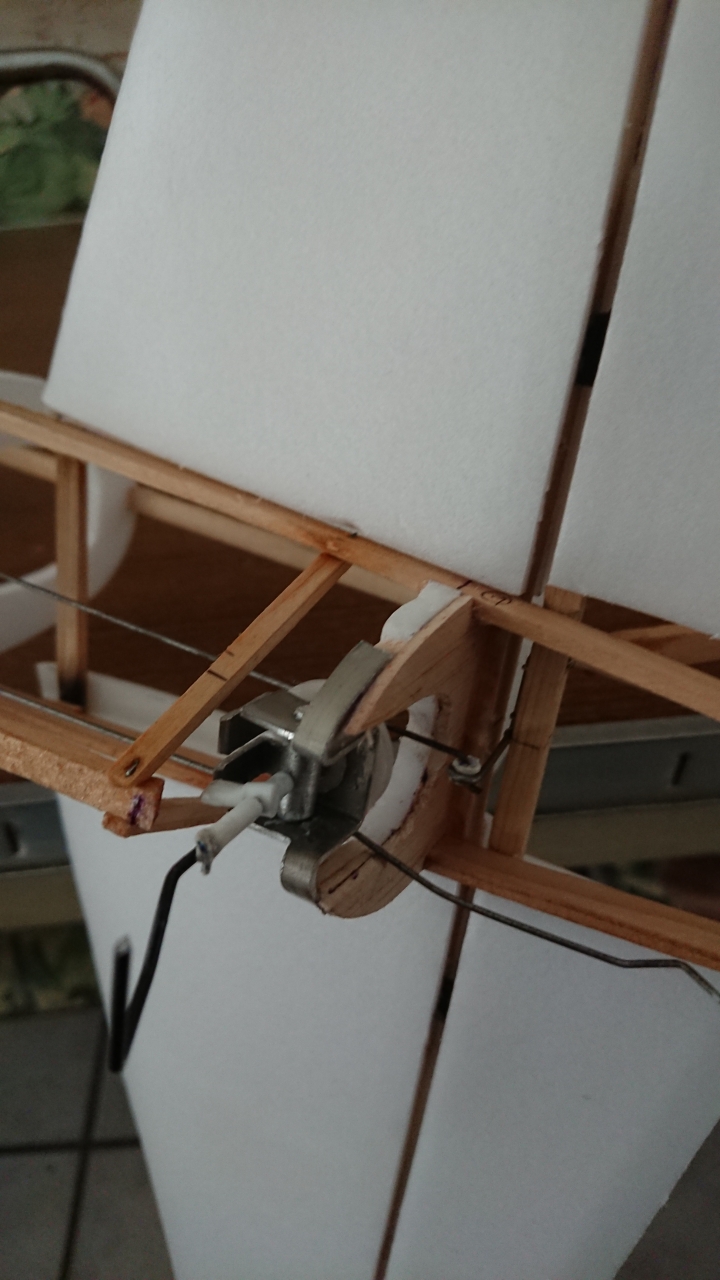

其中為了要做尾收倫，特別製作了個裝置，作主收輪連動，有動到腦筋到~ 點點點

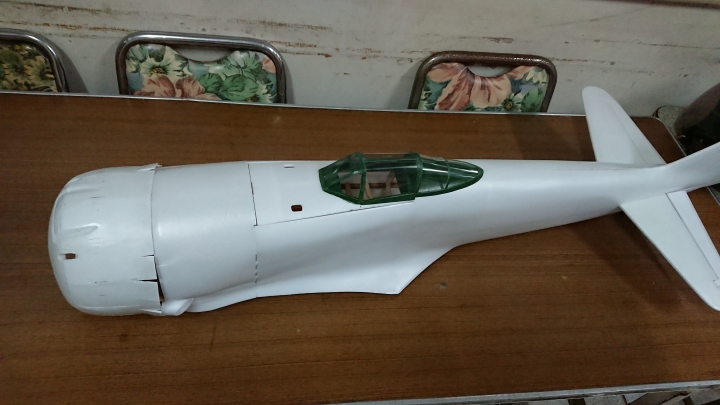

再來就是珍珠板蒙皮了...

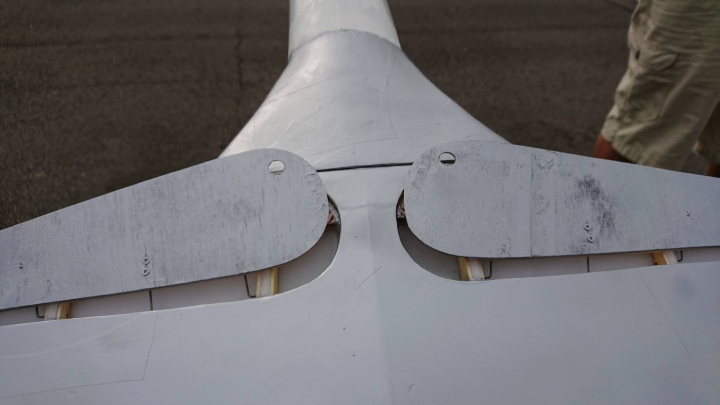

當然! 特別的蝶形襟翼也要做出來，因為這是特色，只是沒想到，在天上一開襟翼馬上就lift，實在靈敏的很~
二式戰 Ki-44 鍾馗

塗裝上，因為這架飛機其實算出名，所以很多動漫都有他的影子，基本上，就選一架稍微有特色但又有點個性的來塗裝好了，選來選去就選到這個，紫電改裡的鍾馗，矢島風子座機~
二式戰 Ki-44 鍾馗

再來就是去飛了，有請人幫拍，還好沒掉漆都順順的~

歷史部分再有請版上神人介紹了，要準備去做下一台機子先~

o_0~~~

2018-05-07 11:35 發佈

文章關鍵字 44

LJS777

LJS777
個人積分：37分
文章編號：68436654

37分

2樓

2018-05-07 13:13

我跪了，好厲害，自己做遙控飛機

nocar

nocar
個人積分：1709分
文章編號：68442520

1709分

3樓

2018-05-07 21:47

神...
光這樣也做得出來

雖然已經看過很多這種了

b28599

b28599
個人積分：34分
文章編號：68442580

34分

4樓

2018-05-07 21:54

樓主的功力

真是嘆為觀止

只能說是驚奇+驚艷

二式「鍾馗」是我除了「零戰」

最喜歡的二戰日本飛行機

當時日本歸類為「重型戰鬥機」

深受歐美專家的認同

至於我所知的

戰功除了撞擊B-29之外

就甚少知悉了

要等日後「傑作機」上市後

再來拜讀R大的分享了

也第一次見到

所謂的「空戰蝶翼」

十分感謝

Scott-pan

Scott-pan
個人積分：1267分
文章編號：68443394

1267分

樓主

2018-05-07 23:06

LJS777 wrote:
我跪了，好厲害，自...(恕刪)

千萬別跪! 承擔不起~
就興趣+手工藝= 自己喜歡飛而已

nocar wrote:
神...
光這樣也做...(恕刪)

版上神人很多，真的!

b28599 wrote:
樓主的功力
真是嘆為...(恕刪)

那這樣你應該也喜歡雷電才是!

的確，這架似乎戰功不多的樣子，在太平洋戰爭初期，除了1941年12月試驗飛行47中隊部署在越南的西貢之外，並沒有太多的作戰機會。在1942年，這種很具潛力的截擊機也只生產了131架，加上1940-1941年的產量一共140架，跟沒有基本上沒啥區別。到了美軍開始空襲當時處於所謂「滿洲國」境內的鞍山鋼鐵廠時，Ki-44才得到一點表現機會。
原文網址：https://kknews.cc/zh-tw/military/6n5og4l.html

至於空戰蝶翼，可以參考這段:

o_0~~~

nocar

nocar
個人積分：1709分
文章編號：68443470

1709分

6樓

2018-05-07 23:12

Scott-pan wrote:
版上神人很多，真的!

我小時候就有在看搖控世界雜誌
無中生有來說
比起車啊船的我比較佩服做飛機的
我知道重心平衡可以算
然後搖控飛機製作上的容錯率也比較高(動力重量比通常夠)

就現在比較不瞭的是想請教樓主
以仿真機來說
這種手工做出來萬一跟原機偏差的話是不是會飛不起來?

而且有些現代戰機是追求滾動性而主觀會朝不穩定設計處理,主要靠電腦去控制平衡
那這樣模型機不也跟著不穩定嗎?(像F-22)
還是製作時會考慮做的比較符合穩定性的空力取向?(好比機翼大一點攻角小一點這種0

Scott-pan

Scott-pan
個人積分：1267分
文章編號：68443920

1267分

樓主

2018-05-08 0:02

nocar wrote:
我小時候就有在看搖...(恕刪)

您的問題很深入也很具探討性，可以看得出您有鑽研過~
基本上，有一句俗話，可以解釋的比較粗俗，但卻也是不爭的事實。

這是遙控界常講的，尤其在自製機的圈子裡常在說: 動力夠，連門板都能飛~

您所說: 重心平衡可以算
然後搖控飛機製作上的容錯率也比較高(動力重量比通常夠)

或許可以用上面的解釋來說，不過就要單論空中飛行的特性來說，綜的有推力線布局/馬達偏角/主翼攻角/翼型/水平舵翼型&角度等等...

這些在在影響飛行的特性，就我而言，維持50%~95%的線性飛行軌跡，這樣其他的就是這架飛機所具備的"特性"了。

您所論: 手工做出來萬一跟原機偏差的話是不是會飛不起來?
其實任何一架手工製作的飛機，都絕對跟原機不一樣，也絕對存在偏差。

個人的機子都是直接使用網路上抓的三視圖進行畫板裁切以及製作，翼行會放大/縮小多少? 機身截面積/漸縮角度跟弧度與實機有多少變化? 說真的，幾乎不可考，只能自己憑經驗跟參考比對其他既有的實機進行設計製作。
會不會有變動跟自己修改讓他更好飛的動機跟製作，沒錯，這是存在的，因為沒人想要做一架機子一起飛就變成三秒俱樂部(起飛三秒內墬落)。

但最重要的其實就是重量這一項。

至於有些現代機的設計做法以及特性取向，是以空中靈活度為主要考量，但也還是要具備基本可以滯空的條件，不然就是跟火箭沒兩樣了。
現代戰機再輔以電腦的輔助飛行，穩定飛行自不在話下，這是以前的飛機所沒法比擬的。

我有一架MIG-21，這架就完完全全照比例縮小製作，但有對攻角/翼型以及推力線進行調整，這架也挺好飛的，不過這個使用機的國家已經沒了~

o_0~~~

nocar

nocar
個人積分：1709分
文章編號：68445157

1709分

8樓

2018-05-08 7:14

Scott-pan wrote:
這是遙控界常講的，尤其在自製機的圈子裡常在說: 動力夠，連門板都能飛~

噗
經樓主這麼一講
我好像也聽過這句話

國外有很多怪機
像巫婆機,老鷹機
還有星際迷航裡頭的企業號掛個導風善都能飛我看了真的笑了

Scott-pan wrote:
有對攻角/翼型以及推力線進行調整，這架也挺好飛的，

我大概小四小五就懂這一類飛機製作原理，但當時玩四驅就差不多了玩不起搖控類
只玩過像皮動力系統飛機，最大台是翼展６０公分的Ｐ５１保麗龍機
無敵輕，那飛的真是有夠穩的
第一次知道什麼叫攻角和攻角失速是做Ｆ８模型的時後

後來才比較知道翼型的問題
也才曉得為什麼很多像真機好像翅膀都胖了點腫了些
其實回想起來應該也是對應改模型後還要好飛這方面的處理
