繼上一篇"923系電氣軌道粽核試驗車模型製作"獲得廣大迴響(?)的同時
小弟也繼續CAD化其他新幹線車體
第二個CAD化完成的就是N700了
去年帶老婆去九州玩 N700可說是讓我們倆讚譽有加
超安靜 超平穩的 超快的...
那時候我們急忙從熊本趕回博多
僅僅的30分鐘移動中 為了填飽肚子無暇欣賞精緻的日本電車造詣
現在想起來還真是可惜

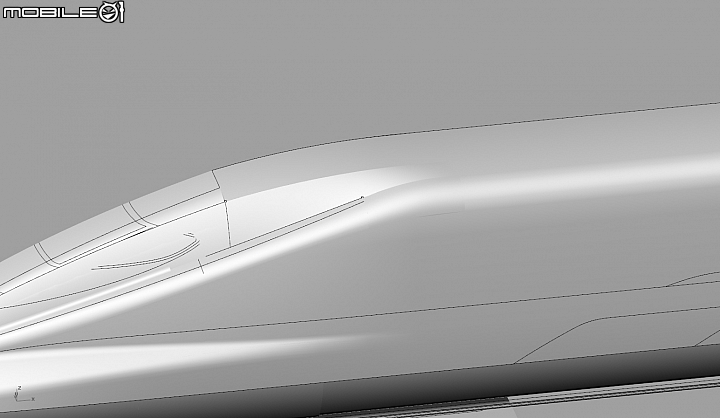

well N700的車頭比700系更尖 立體也較複雜
特別是駕駛室前緣到車鼻間是G0連續(CAD用語:係指菱面)
這地方就花了好久才讓我滿意...

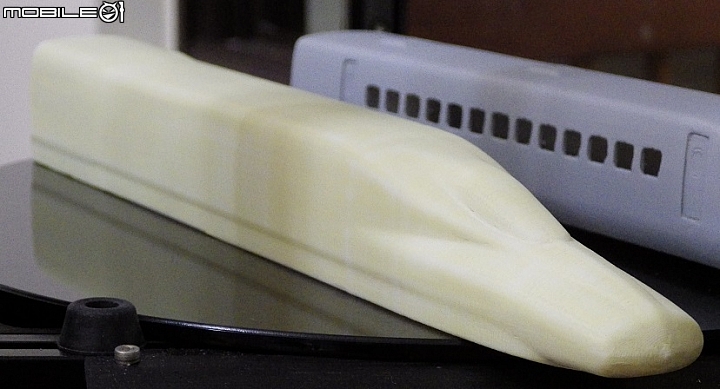

隨後也用3DP印出了草模
正當一切準備就緒要來細部化時
阿...這個甚麼N700的是蝦米?
阿你也先做高鐵來聞香一下嘛...還是你做不來...balabala(以下消音)
偶只是沒有高鐵三視圖啦~高鐵那麼神祕 網路都找沒有
阿...你不會去日本網站早喔? 這隻從日本來日本一定會有視圖啦
後來去某日本電車鄉民交流網站爬文...還真的有
只不過不是工程三視圖 是彩繪插圖
不愧是日本人 連插圖都畫的超逼真寫實
直覺反應以後直接來這找就好了 連解說都很詳細...
就這樣被人刺激 峰迴路轉之下 原本規畫好的N700模型製作計畫採停
頭也不回的往咱們的高鐵直直駛去了

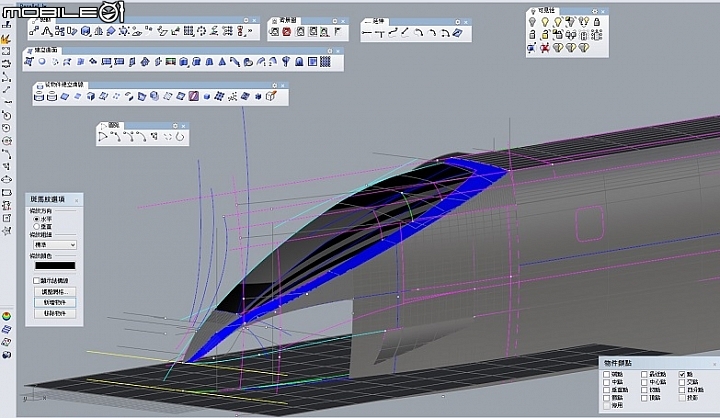

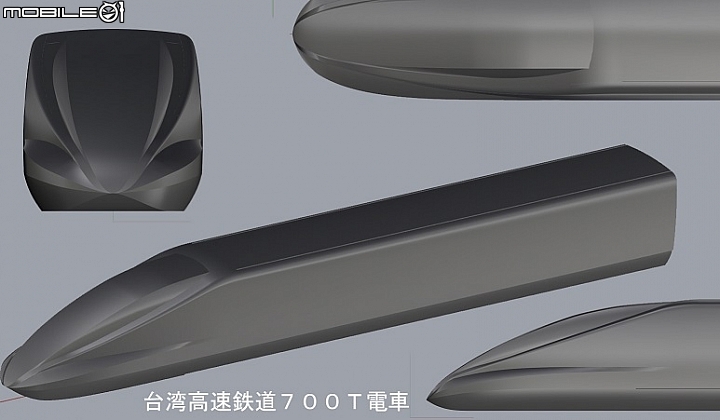

首先就是CAD化啦 這次用的軟體是RHINO 做模型精度綽綽有餘~

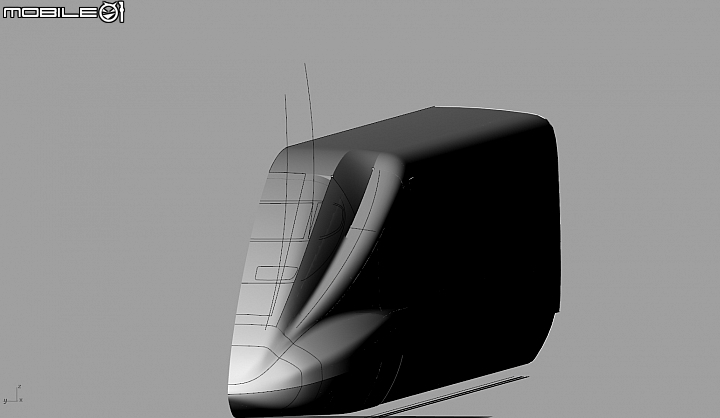

正覺得高鐵比N700好畫多 歡欣鼓舞之際一路鋪面到鼻頭時
招高...G0連續面*凸R面*凹R面大匯集!!!!收不了尾!!
鼻頭罩的照片又都是白色居多 無法灰面檢測
索性把照片丟到PHOTOSHOP裡編輯
去除顏色+降低輝度=勉勉強強可以解析出立體構築

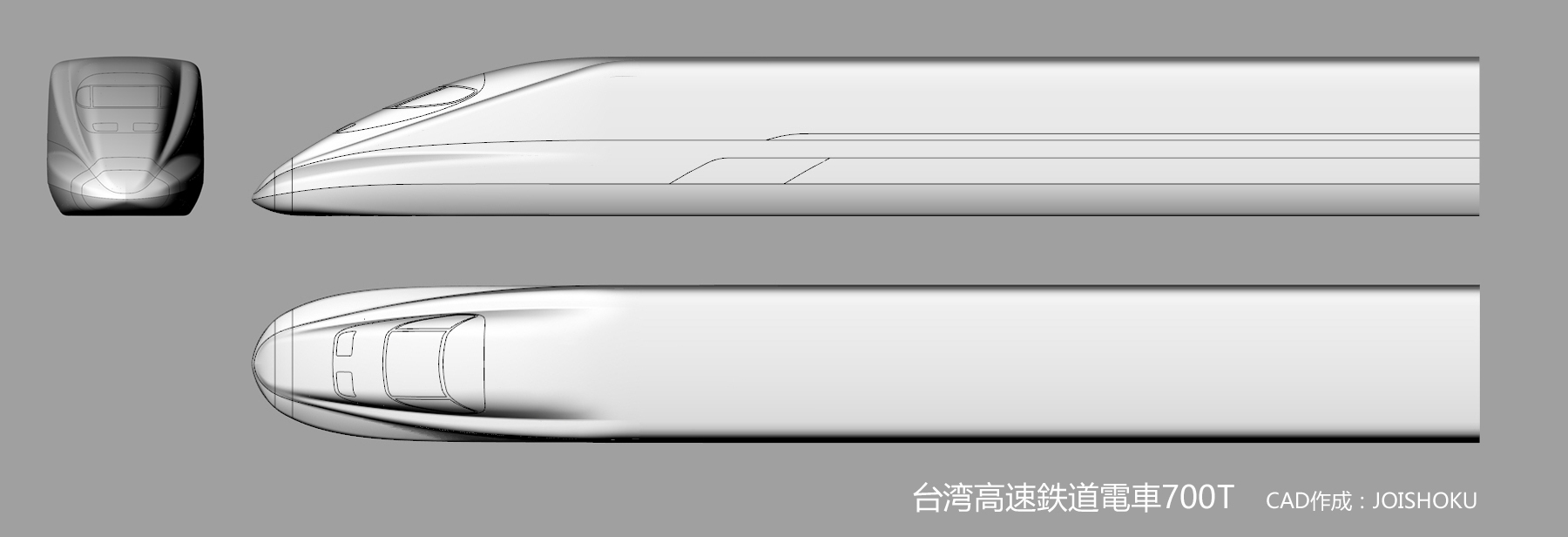

加上多年被超累積下來的CAD功力總算完成CAD檔的初步製作

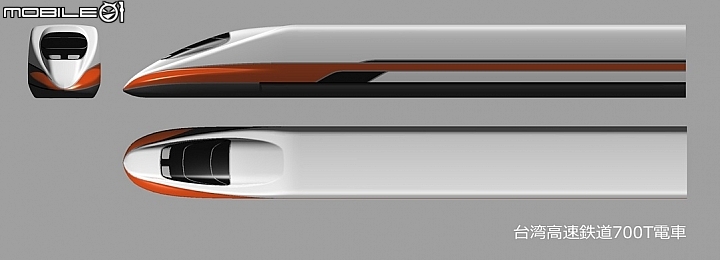

最後再將全車R面化 上顏色材質打燈光後...
吼...就搞剛

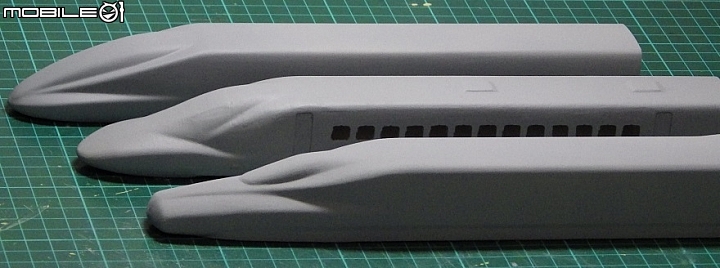

接下來就3DP出力&跟其它新幹線車體擺在一起
(由左至右:高鐵700T>700系>N700)
嗯嗯 可以看的出來高鐵車頭很飽滿~
然後上色漆之後...
喔喔?像高鐵了~
咦?等等
阿醬就結塑了喔?
呵呵 這次來試試製作轉印貼紙 提升模型精緻度吧~
興高采烈之餘立馬調達了轉印紙 彩色印表機和護貝機
首先製作列印圖檔

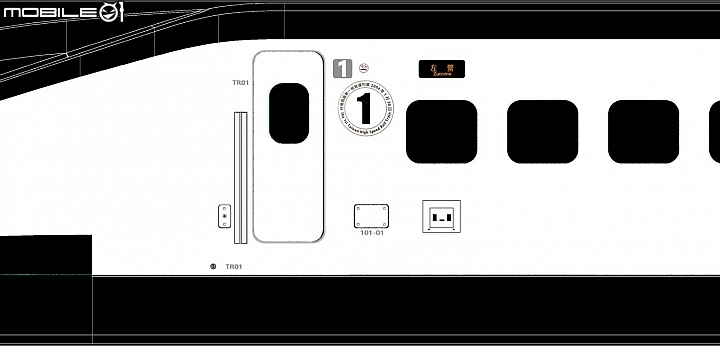

PHOTOSHOP製作圖檔
印出

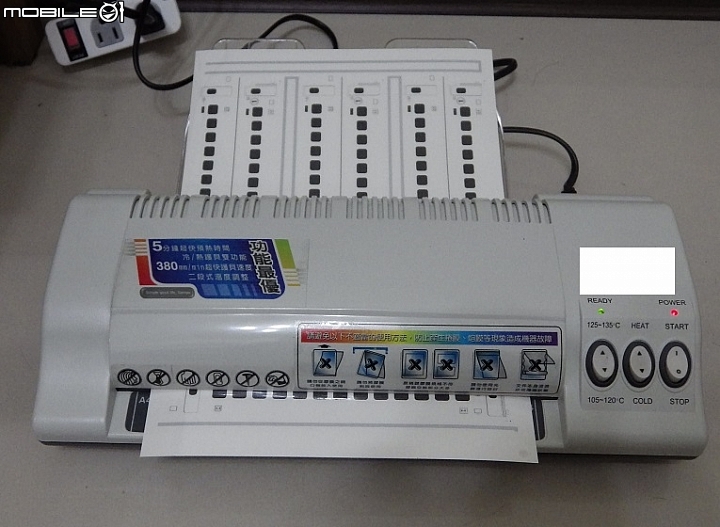

過護貝機

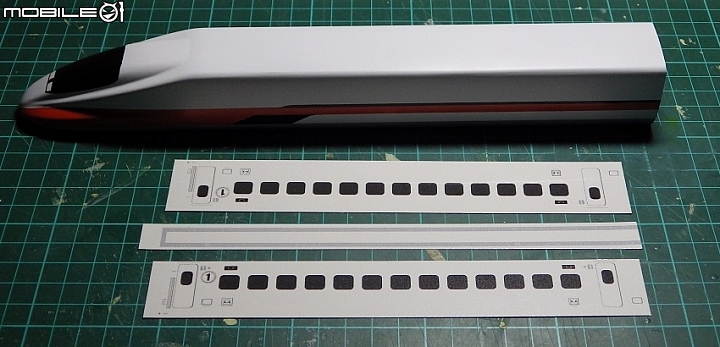

裁切準備黏貼
將將..

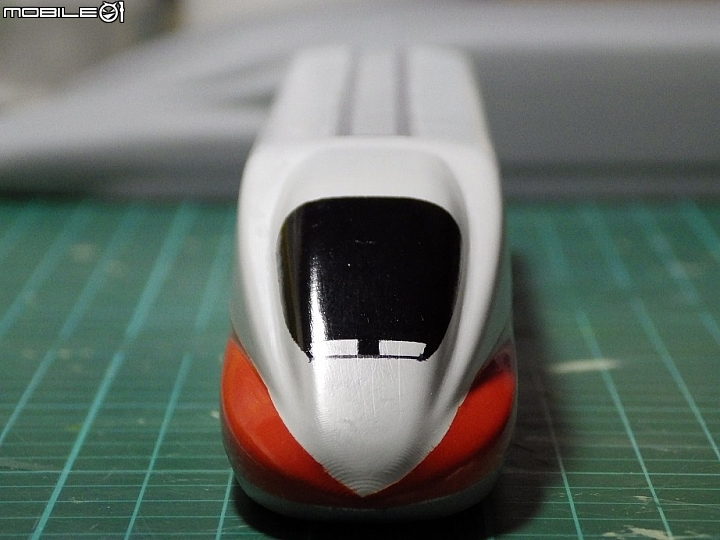

正面也來一張

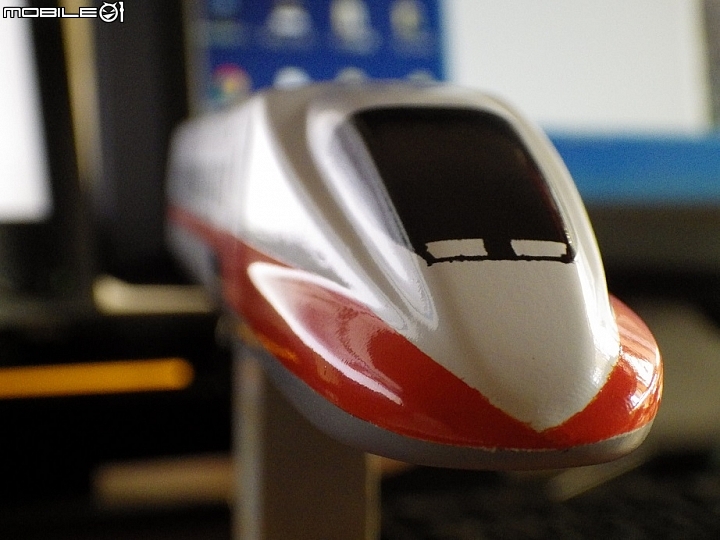

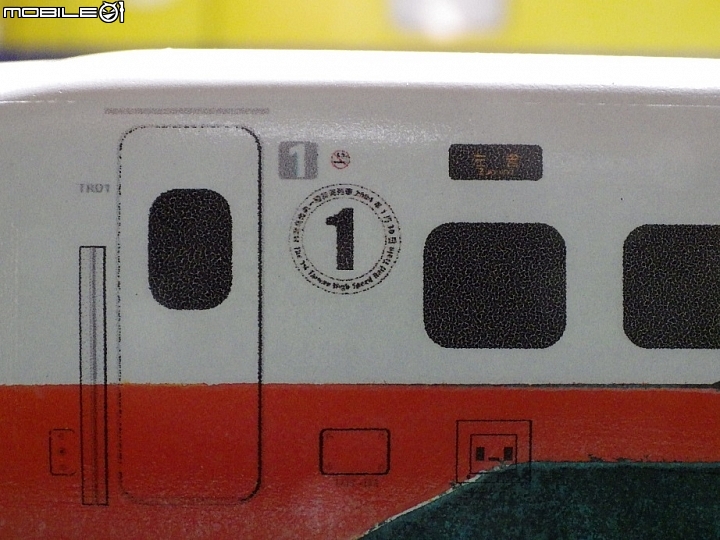

近照
嗯...這次只能說自己呆
貪便宜買了個低階印表機
要印相片品質一定要搭配小尺寸相片紙
我一張A4怎樣都不給印...只好"標準"出力
金害...
超想整台丟去資源回收站(墨水還是滿的耶...)
咳咳
水都潑出去了 就接受吧~

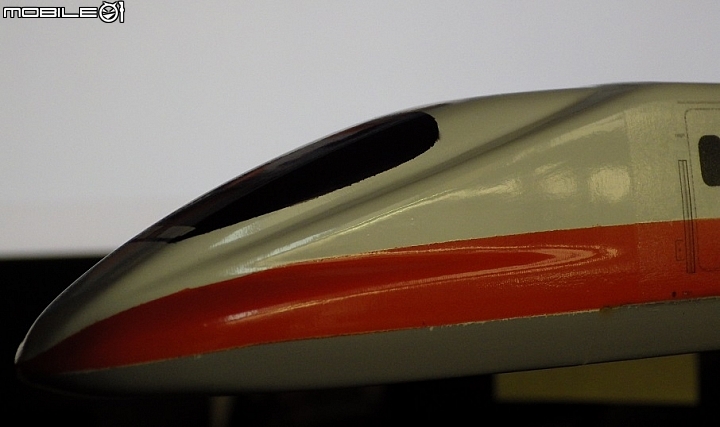

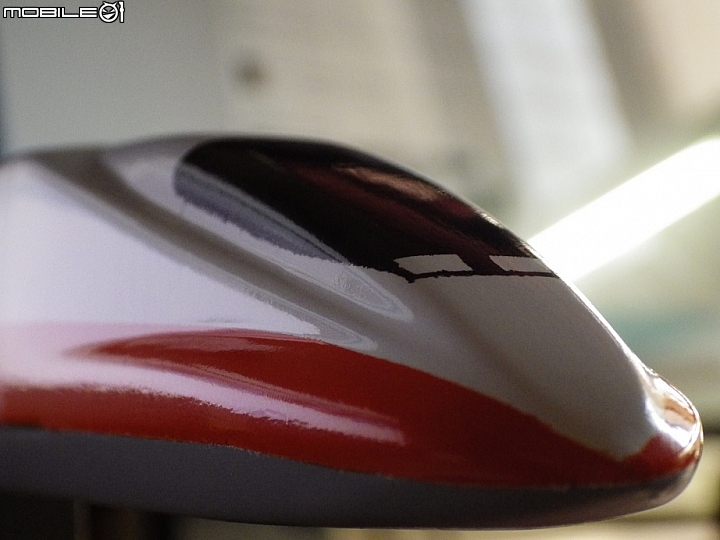

最後上金漆
嗯嗯 還OK!!
老婆說
阿怎麼塗出去啦?
嗯?你不知道上了年紀手會抖阿...
well 反正是打樣
重頭戲是之後放大成跟923系一樣比例時的整體呈現
現階段比例感覺有到位就好啦~

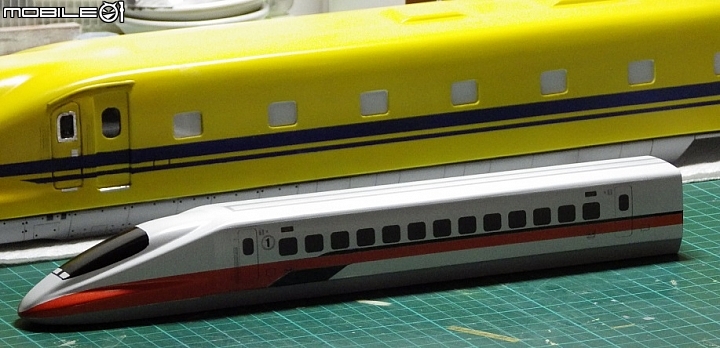

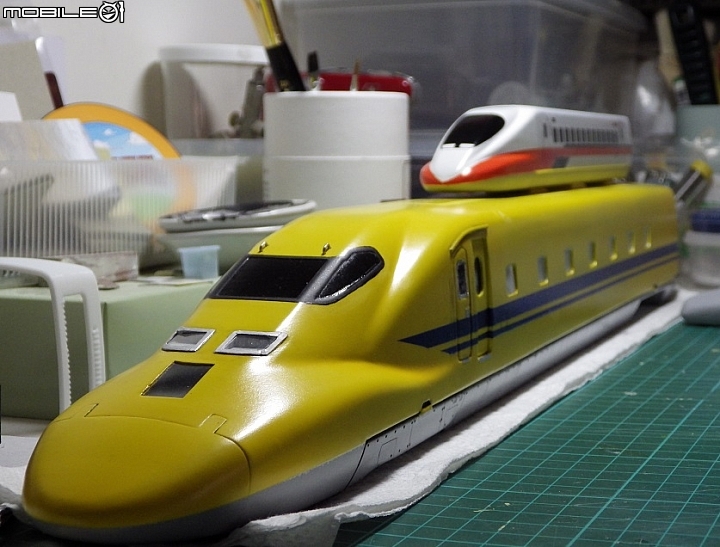

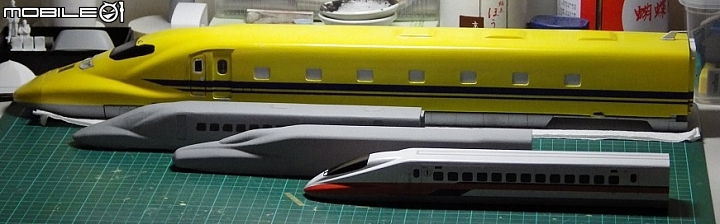

把它跟923系放在一起...

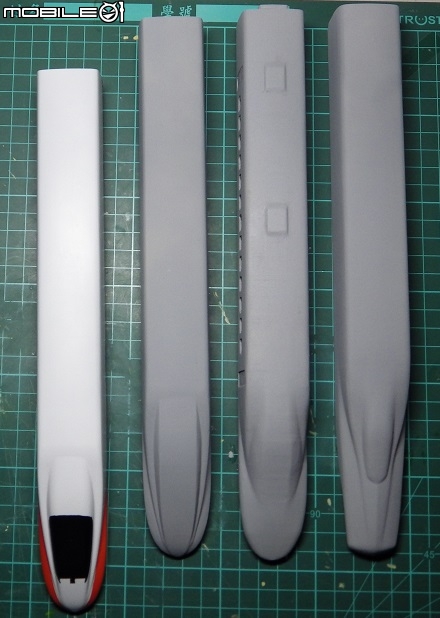

最後大家排排站~
此次規模:
比例:HO規 1/87
製作時間:10天(含CAD)
花費:連同爛爛的印表機在內約2500元+無數爆肝夜晚
謝謝觀賞~
