Free X 遙控器電路及傳圖整裝

口喜羊羽
個人積分：0分
文章編號：54809692

0分

樓主

2015-03-11 0:08

今天的主角Free X 遙控器已經改裝完成
改裝內容

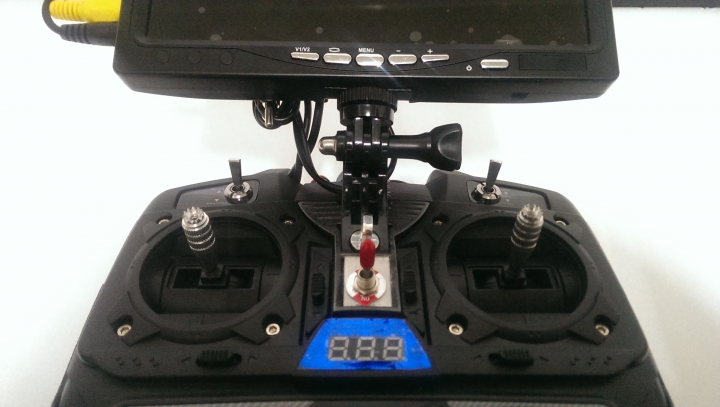

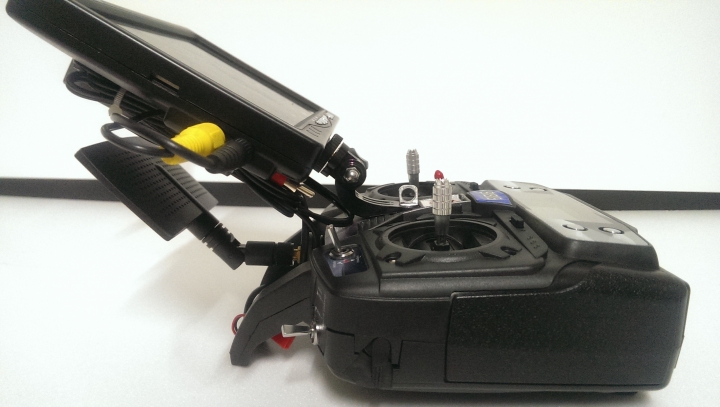

1.將SJ4000贈送的腳座配件安裝置遙控器上當影幕座角可前後左右調整(還可拆卸)
2.Free X遙控器改裝 11.1v 8C 3000mah 鋰電池 (不再用乾電池了)

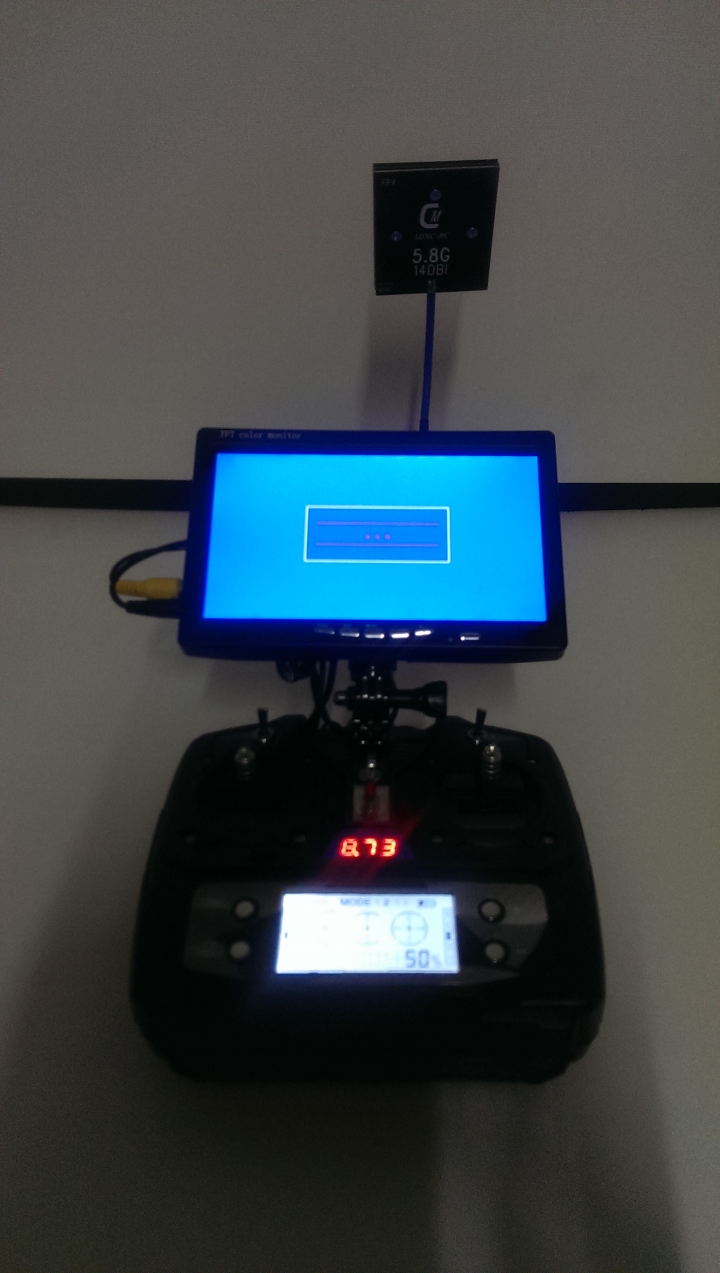

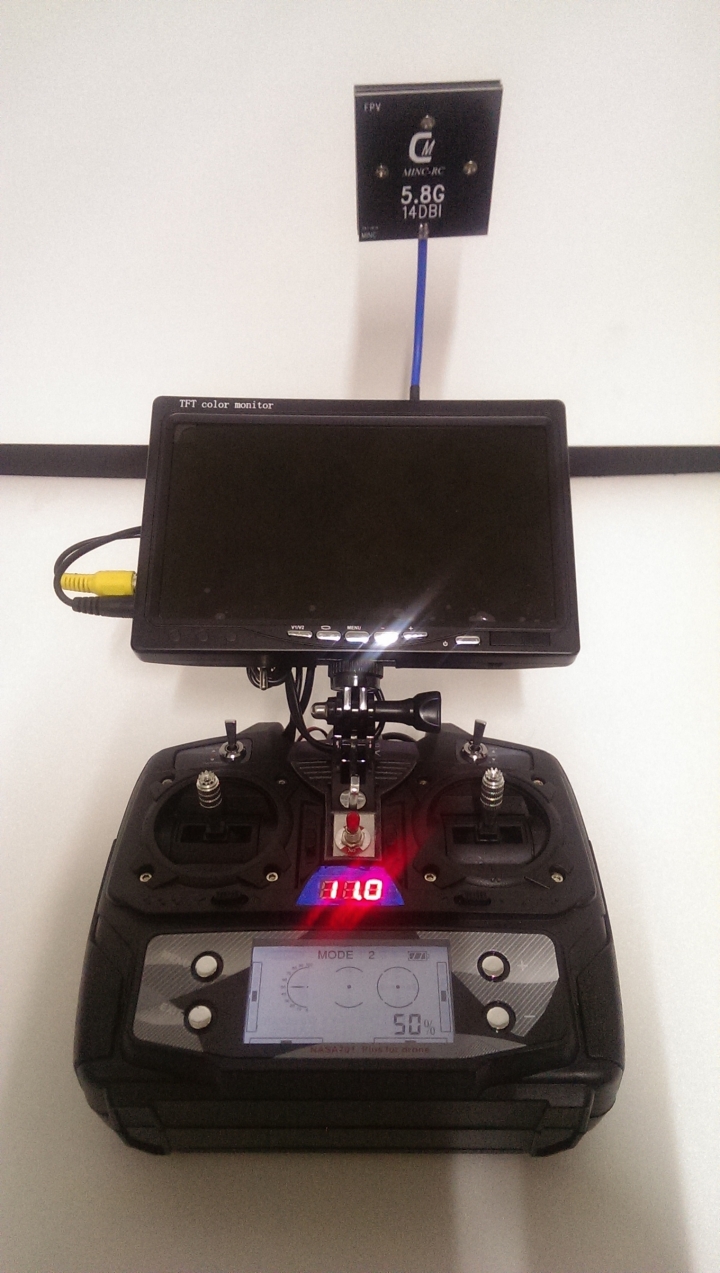

3.安裝數位電壓顯示器確保鋰電池電量 (可隨遙控器開關顯示)
4.改換搖頭開關取代滑式開關

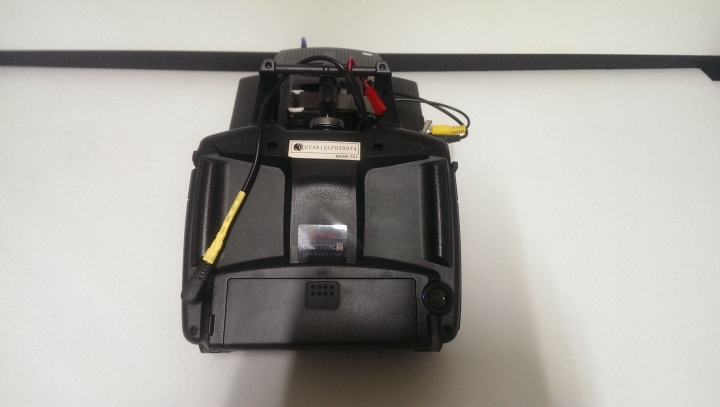

5.將顯示器及接收器電源整合直接可插於遙控器後方12v 3.5插座(也隨遙控器開關啟動)另可外接鋰電池

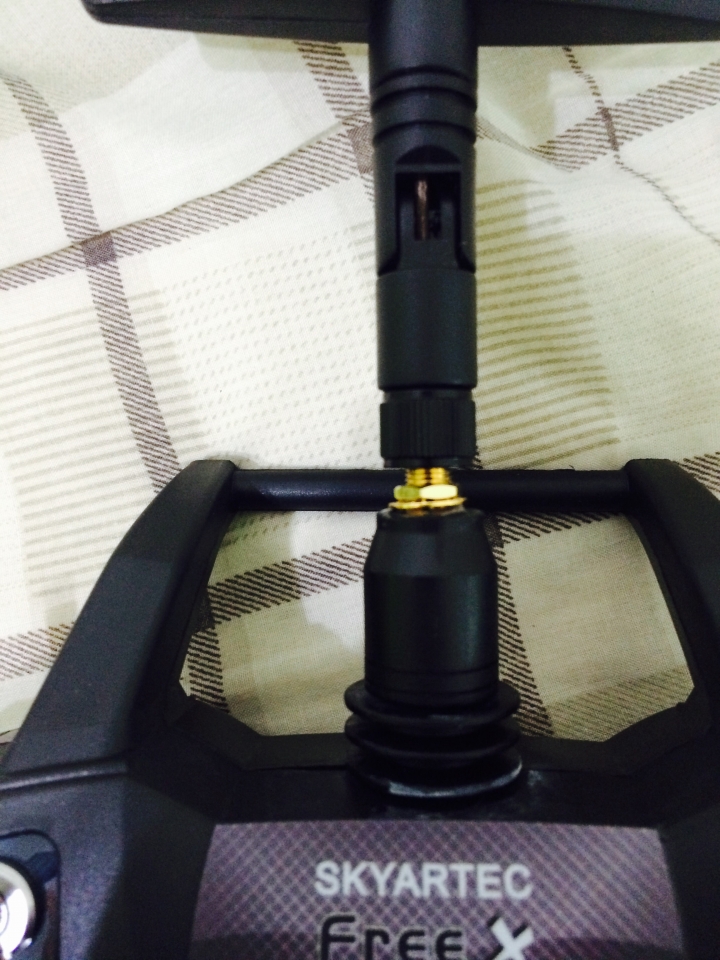

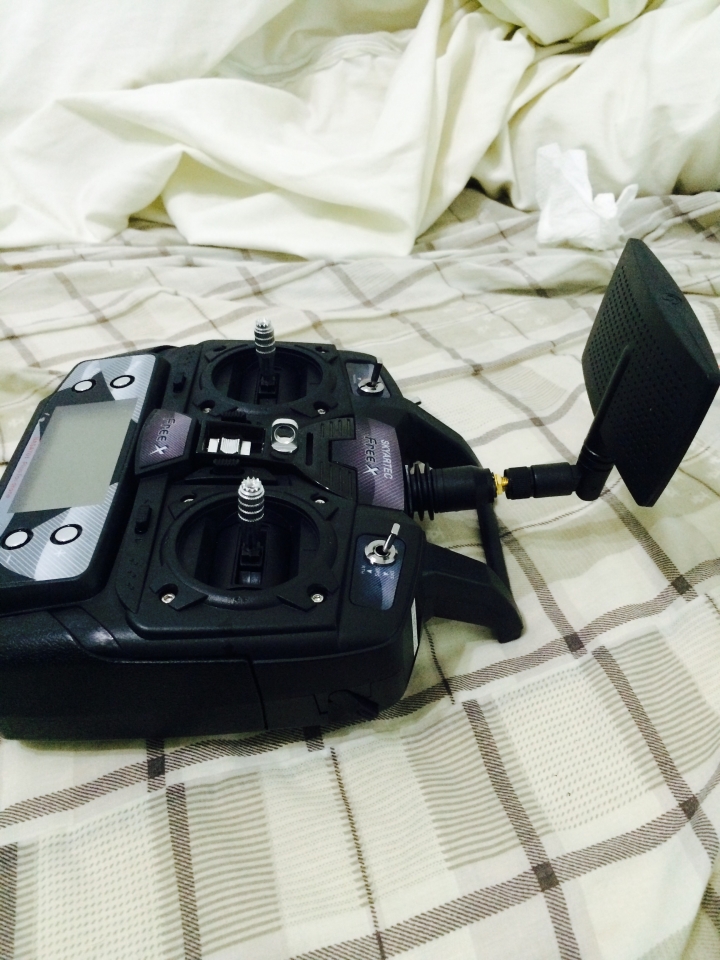

6.改裝遙控器天線2.4G 裝上平板天線
PS.以上拆卸後含飛機可裝進FreeX旅箱謝謝指教

2015-03-11 0:08 發佈

文章關鍵字 FREE X 傳圖遙控器電路

澳門水晶宮妹妹

澳門水晶宮妹妹
個人積分：0分
文章編號：54810033

0分

2樓

2015-03-11 0:38

大大好強喔!可問一下你都在那飛~可跟你請教一些改裝問題嗎??
搖控天線換效過有差嗎??會不會很難換

想買ublox NEO-M8N來改因配的有時好慢~但怕不相容及排線不會接

口喜羊羽

口喜羊羽
個人積分：0分
文章編號：54810524

0分

樓主

2015-03-11 1:35

遙控天線不難換會使用焊錫就會換了
(先將原本的天線解焊)再換上新的內針接頭裝上新的天線內孔接頭
換了天線還沒測試接收距離所以不曉得訊號的接收度如何(找時間測試看看)

關於ublox NEO-M8N 是屬於GPS系統是否跟FreeX原本系統有銜接舊不曉得了

其實我也是新手剛入機沒多久 (飛航時數不足,所屬地勤人員)

小海豚0438

小海豚0438
個人積分：18分
文章編號：54811344

18分

4樓

2015-03-11 7:28

口喜羊羽 wrote:今天的主角Free X 遙控器已經改裝完...(恕刪)

請問整套全部多少摳摳可以私密小弟想入手所以在此詢問謝謝

jd6999

jd6999
個人積分：73分
文章編號：54829220

73分

5樓

2015-03-12 8:37

口喜羊羽 wrote:
今天的主角Free...(恕刪)

2.4G發射與圖傳接收天線靠那麼近，保證干擾嚴重。
雖然你是改平板定向天線，但它還是會散射！我試了很久，最後還是將螢幕、接收，裝在相機腳架上最實際！
要改天線不難，但因爲原廠沒有SMA接頭，所以首先你要先焊上接頭才能改！

luzibin

luzibin
個人積分：2184分
文章編號：54846571

2184分

6樓

2015-03-13 8:40

DIY 精神無價，GOOD JOB!

另外發射機使用原廠天線，經我朋友測試，空曠地區超過2KM才會失控自返，所以發射機根本不需要改天線，而且定向天線有指向性，您可試著模擬飛行時，手持發射機，FREE X 在45度上方飛行，這時的發射機天線真的有指向飛機嗎?任何天線散發出來的電波，不同方向有不同強弱，你一定要將最強的電波指向飛機。

再來發射機改用扳動開關，如果手不小心碰到而關機?建議上方多一個防誤觸的蓋子。

最後螢幕因為是架在發射機上，重心已經跑到上方了，如果您要用頸帶，要注意掛的位置，重心要對才不會不舒服。

"NIKON D200"+"12-24 F4"+"24-70 F2.8"+ "50mm F1.8"+"70-300G VR" +SB800

davidhsi

davidhsi
個人積分：34分
文章編號：54925542

34分

7樓

2015-03-18 13:00

請問圖傳改平板天線效果會好很多嗎?
還有甚麼三葉四葉天線不知效果如何?

luzibin

luzibin
個人積分：2184分
文章編號：54963233

2184分

8樓

2015-03-20 15:57

davidhsi wrote:
請問圖傳改平板天線...(恕刪)

平板是指向性天線，要裝在接收端。

三葉/四葉/五葉T X 天線其實蘑菇天線裡面就是了，價格有高有低，一百多到一千多都有人賣。越貴的效果一定更好，DJI P2V那一樓，有人用五葉草發射，創下飛行紀錄。

"NIKON D200"+"12-24 F4"+"24-70 F2.8"+ "50mm F1.8"+"70-300G VR" +SB800

e_0307

e_0307
個人積分：0分
文章編號：55016409

0分

9樓

2015-03-24 9:20

請問圖傳的收發器我該怎麼在拍賣上打關鍵字

打上圖傳收發器都沒有

怪奇奇怪

怪奇奇怪
個人積分：2分
文章編號：55017386

2分

10樓

2015-03-24 10:07

e_0307 wrote:
請問圖傳的收發器...(恕刪)

你打圖傳收發器當然找不到

奇摩拍賣就算只打圖傳你也找不到倒是找到一堆故事書

要打圖傳發射器

露天的話打圖傳、5.8G圖傳

淘寶打"圖傳" 即可
