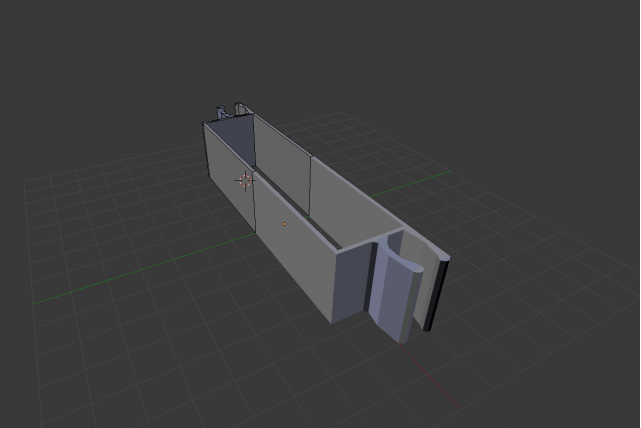

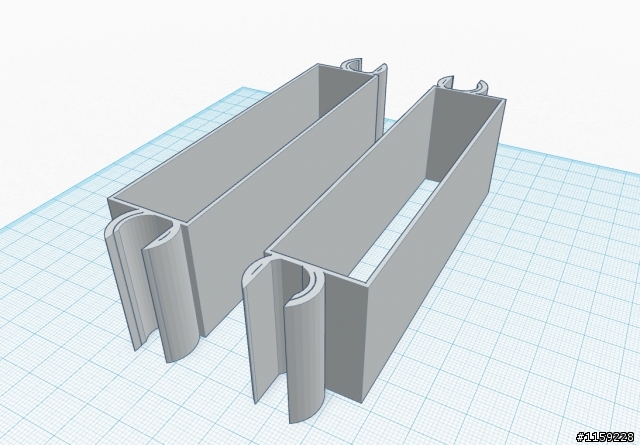

剛把 3D畫好 目前正 3D列印成型上機測試!!
為了讓重量更輕~~~~
電池盒架厚度均為 1mm 要抓住飛機腳架的地方強化 2mm 並使用 ABS材質防止斷裂!
今晚熬夜跟它拚了~搞定後就可以造福各位 FreeX 的飛友了唷!

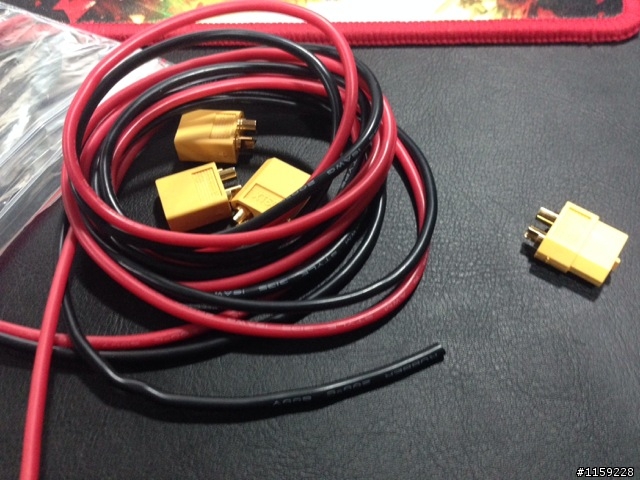

當然! 要把電池連結線也先 做成 1對3 這樣可以隨您心情 背著 1~3 顆電池上天空嚕!

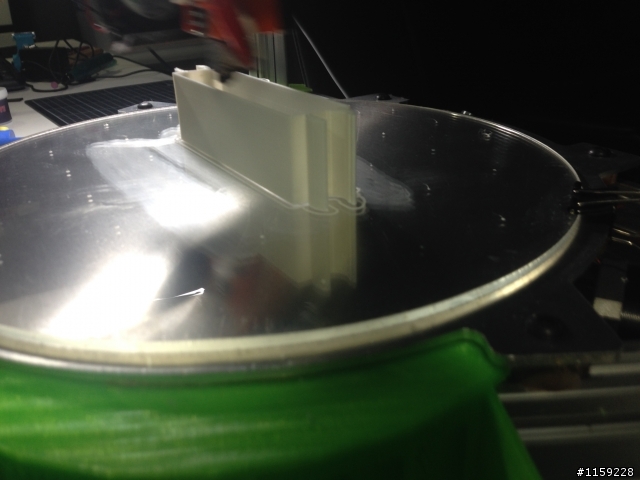

【於一小時後列印成型完成補充】:
測試先列印一個電池盒架裝上，一拜很緊兩側設計的C型抓腳非常難卡進去，但這也代表著非常難掉...所以成功!!!
原廠2700mAh電池往裡面一放也非常緊但不至於不好拔...裡面再加個魔鬼沾就很安全~

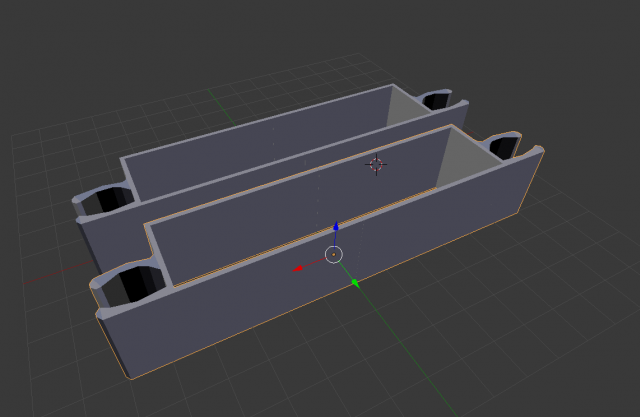

我這樣的設計 也可以只裝機外的兩個~應該裝上兩個比較合宜...
三個2700mAh 電池很重勒~裝上到底能飛多久?
(先裝上單邊給大家聞香一下...)

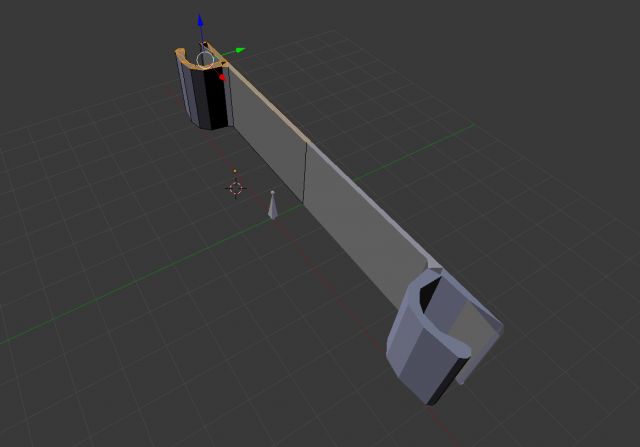

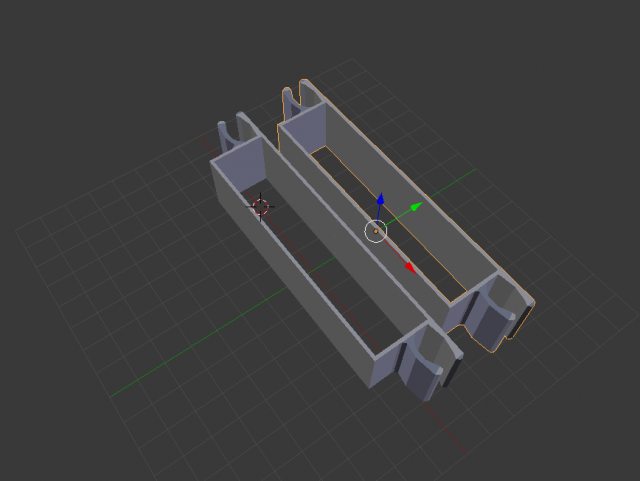

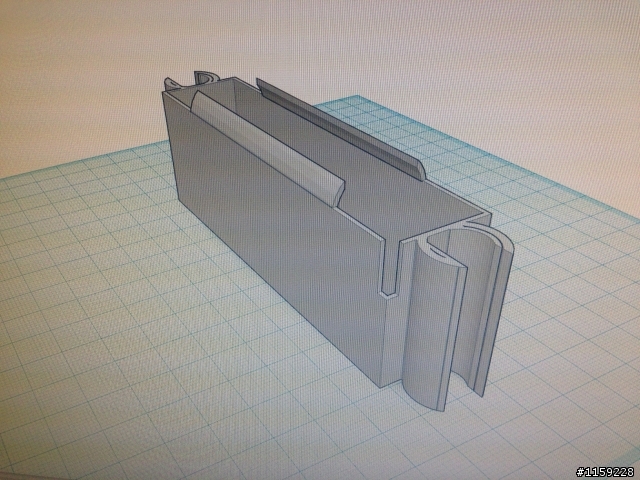

【第二版本】
再次修正密合度...繼續努力的 激噴ABS 白色塑料中...
剛才突然想到更好的方式可以完全利用ABS塑料富有彈性並強韌的特性能不用魔鬼氈就可以防止電池噴出!~
那就是...在上方做成弧形向內，這樣電池塞進的時候會牢牢卡住~畢竟各位的四軸應該不會360度激烈操駕吧...所以應該是非常能防止電池噴出的唷!! (經測試本方法強度不夠，塞進腳架的時候會裂掉，所以修改設計)
另外在內側開了一個高12mm的縫~這個縫有兩個作用:1.可以讓電池的4pin接頭伸出，可以將BB扣黏在內側。 2.可以讓電池往下服貼不會因為接頭卡著電池置放不平整。
各位如果有更好的想法或是設計~可以告訴小弟我修正唷!感謝各位~
至於預購部分.....
小弟盡快的修正不足、製作並開始讓飛友預約唷~~~
使用 ABS印料來製造、可製作的顏色: 黑、白、透明、綠、橘、紅、黃、藍
==========================================================

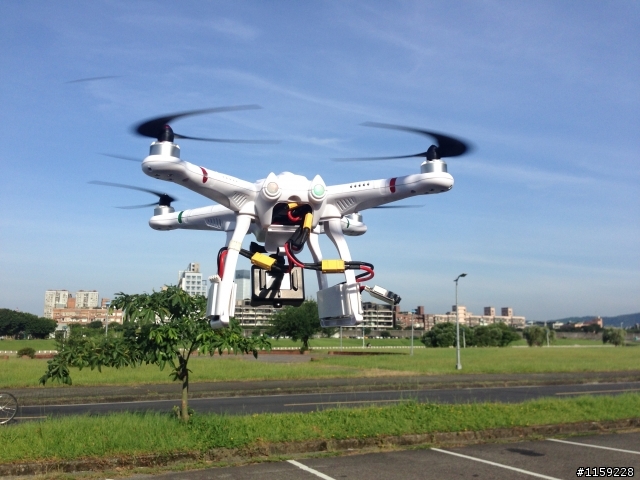

剛剛就立刻跑去河堤邊...
裝上三顆/兩顆/一顆電池 試飛、懸停並"大概的"記錄時間如下:
(機上僅安裝 SJ4000 無雲台 + BB扣 設定3.70(以下時間是到BB叫第一聲計算)，槳有受傷蠻嚴重有點抖不知道是否會影響電耗???)
3顆電池: 17:11
2顆電池: 11:30(這次我有狂催幾下油門所以應該導致測試數據不準)
1顆電池: 7:10
P.S 這兩天我會再次完整的測試三顆電池純懸停的正確時間! 以上數據僅供大概參考
Q1首先第一個問題雲台會不會撞到???
基本上我還沒用過原廠雲台所以不知道到底會不會撞到喔!
但小弟拿到雲台後會立刻的調整! 或是晚點我去找個雲台看看角度最左或是最右會不會撞到在調整即可!

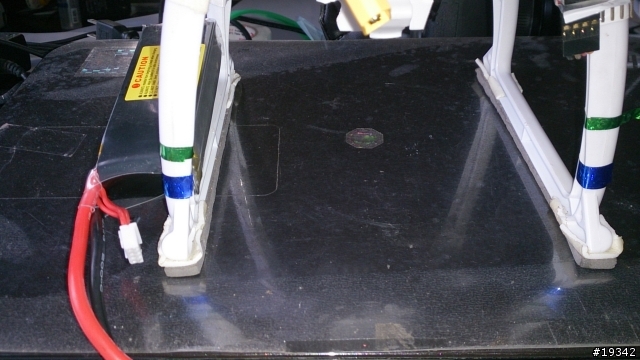

Q2第二個問題 電池在底部降落時是否會撞擊到電池???
因為電池的底下是腳架 所以不管怎麼樣也不是碰撞到電池本體!
這點我剛才測試絕對可以放心唷~~
就像大家說的...有圖有真相.....
========================================================================

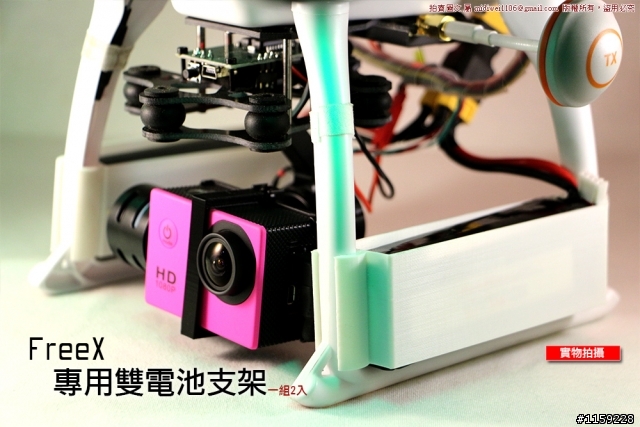

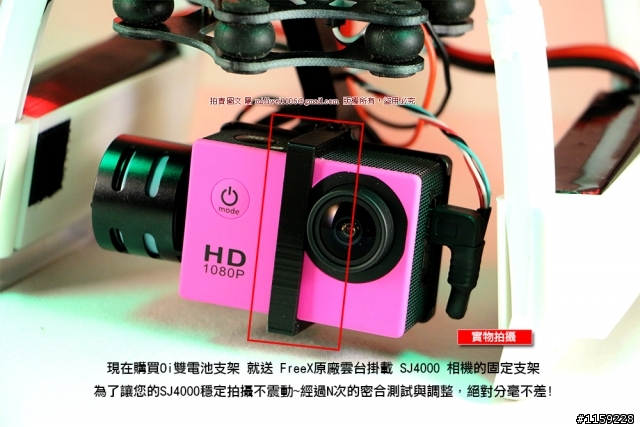

20140804補充 : 本設計已經開放販售~感謝各位參與討論的大大~有了你們讓FreeX 飛友們更精彩!
未來還有其他設計建議以及修正可以告知小弟~經採用會免費贈送您全套作品唷!
雙電池架實際安裝教學影片:
安裝教學影片~特殊設計 免綁束帶魔鬼氈 輕鬆快速安裝後絕不脫落! 安全百分百
實際飛行時間影片:
雙電池+SJ4000攝影機+原廠雲台+圖傳+OSD 飛行約15分鐘電壓影片
