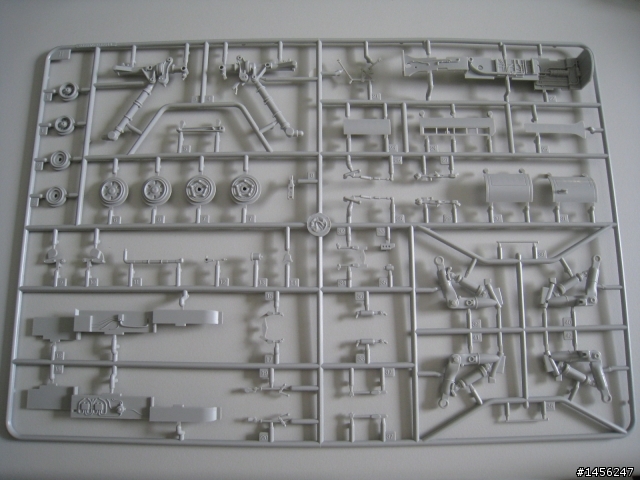

這也是我第一台組裝中國製模型的經驗分享. 整體來說, 這套模型算是非常精緻, 零件也多 (共 761 個零件) 除了要很有耐心, 不能急之外, 其實也需要有點經驗才可以解決它本身的一些怪問題 (如, 水平尾翼沒有插銷, 座艙蓋前面沒有把手等比較離譜的大問題)。
大模型本身的密合度就有一定的誤差程度, 在製作這台 F-18F 的時候, 在大面積黏合的地方, 只能分區慢慢黏合, 然後再上補土, 打磨. 有的零件真不知道當初他們公司的工程師怎麼拆模的, 造成很多組裝上的不便, 甚至有結構上的隱憂, 一定要從內部補改造板來強化。 國外有經驗的玩家也都有說到這些問題。

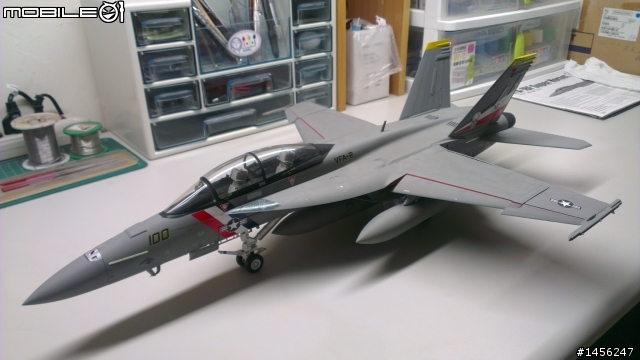

但整體來說, 雖然這台模型累死我, 但看到成品的結果還是很滿意, 我給這盒模型 85 分。

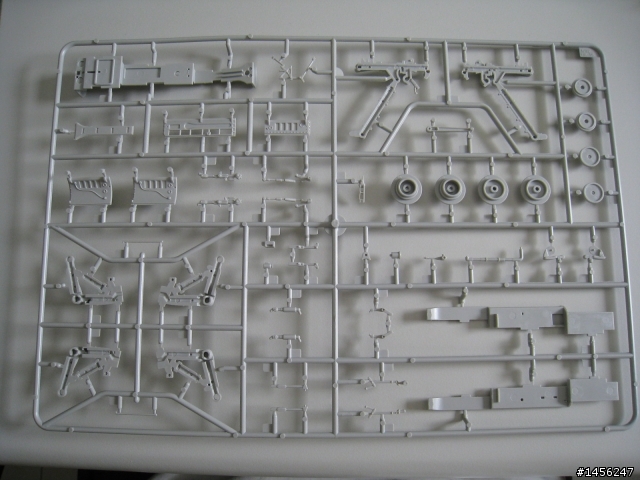

如果各位有興趣看這台模型完整的零件照片跟說明書, 可到這網站參考
http://www.model-making.eu/products/McDonnell-Douglas-F-A-18F-Super-Hornet.html

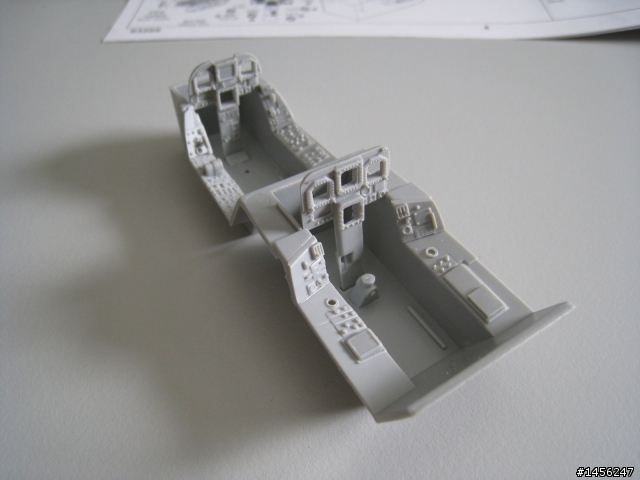

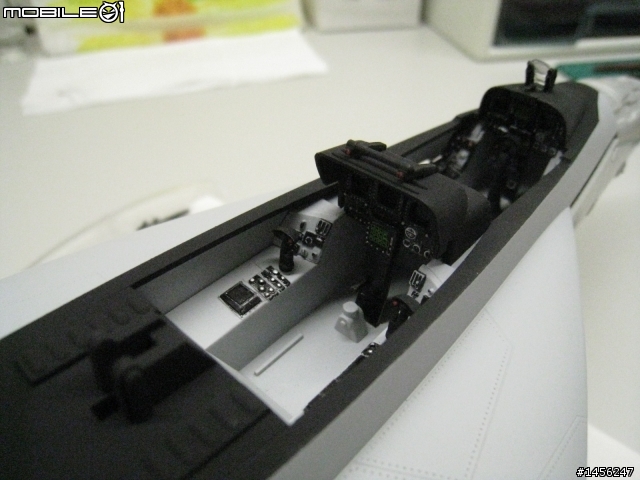

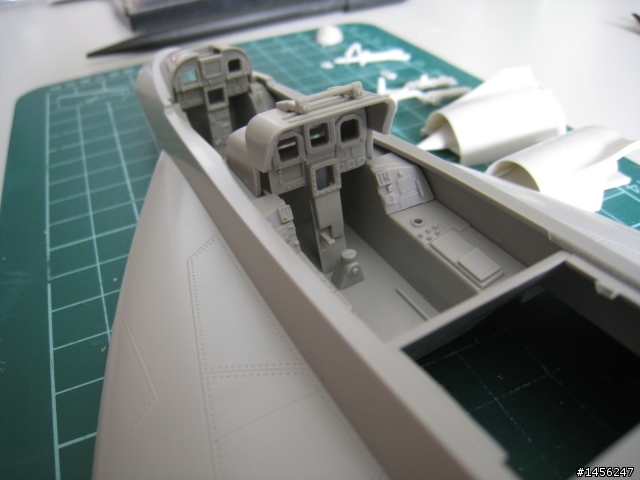

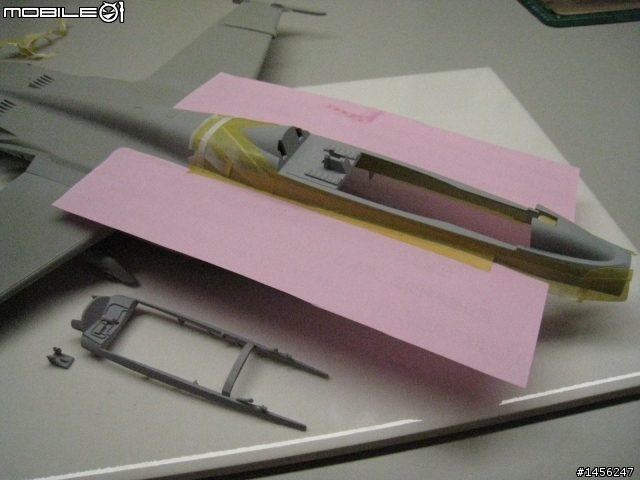

製作飛機模型, 一定都是從裡往外製作, 因此首先就是駕駛艙的製作

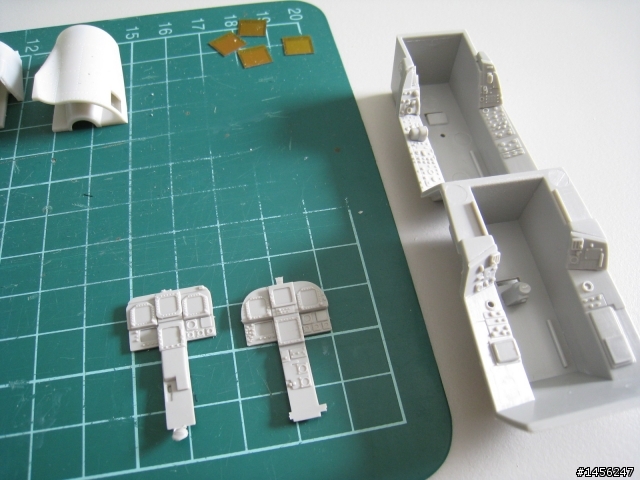

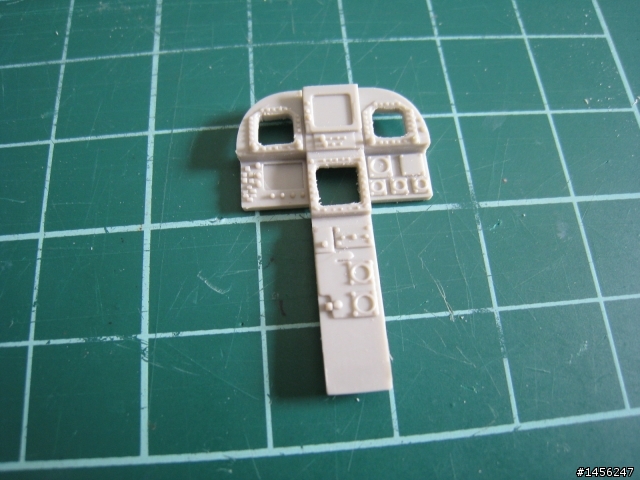

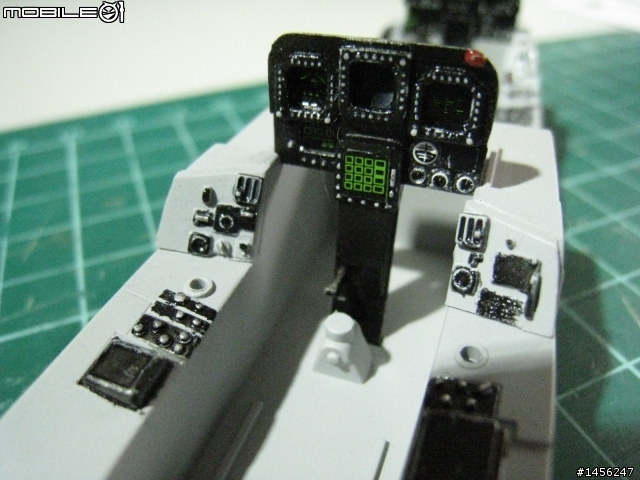

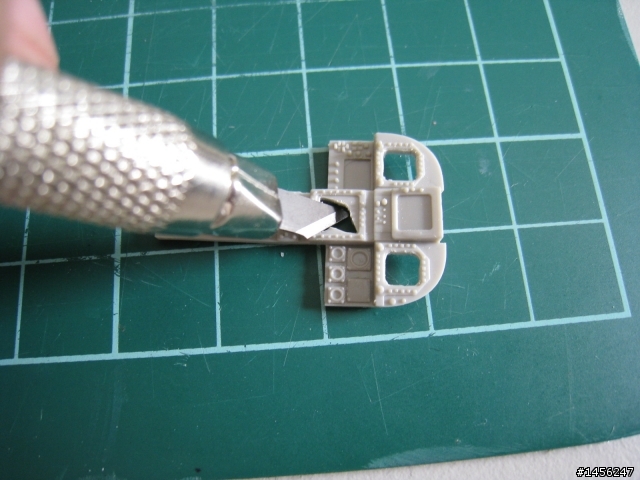

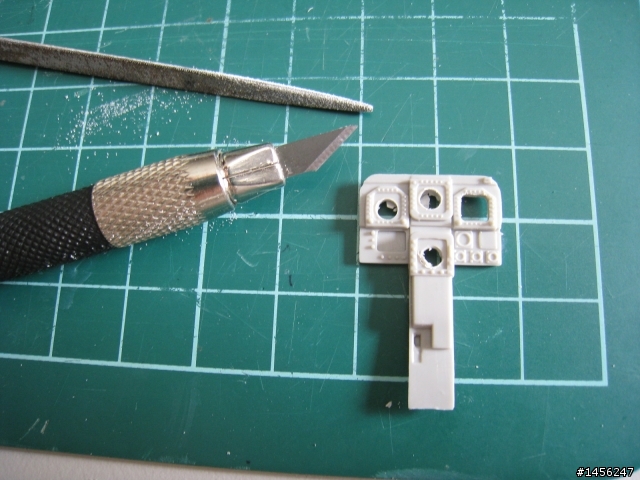

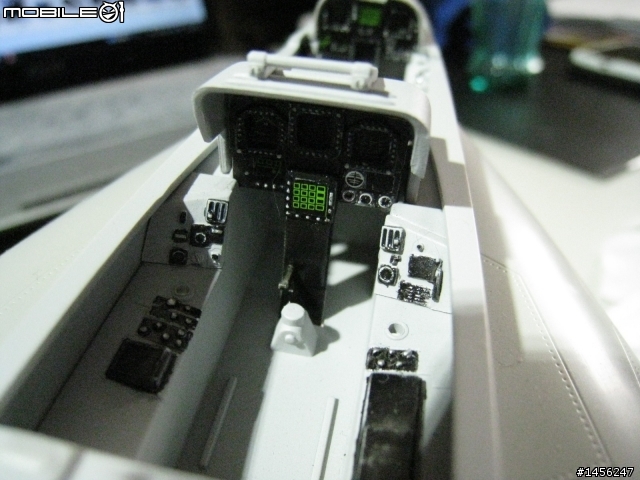

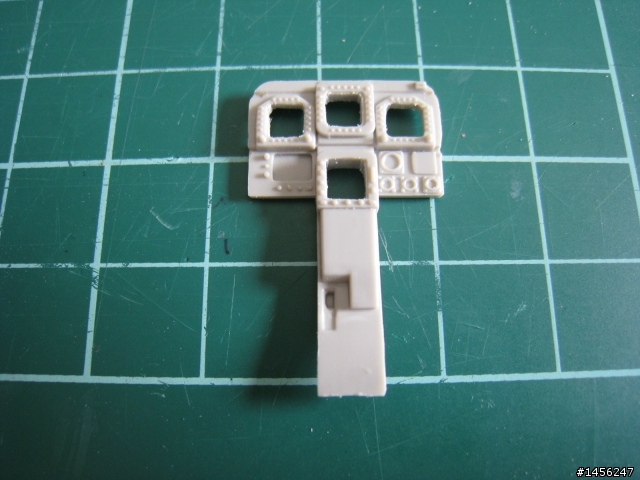

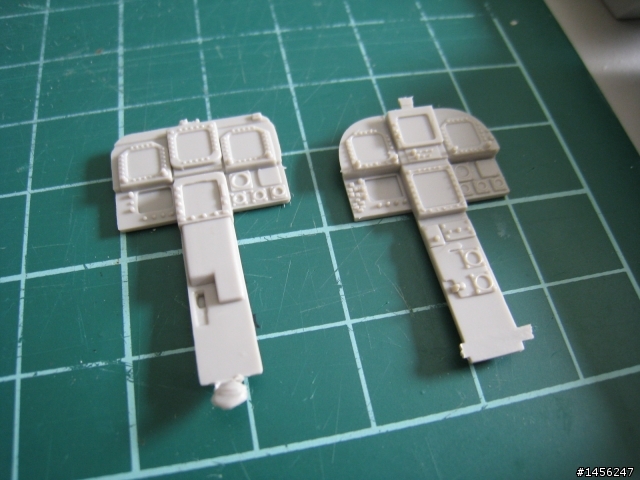

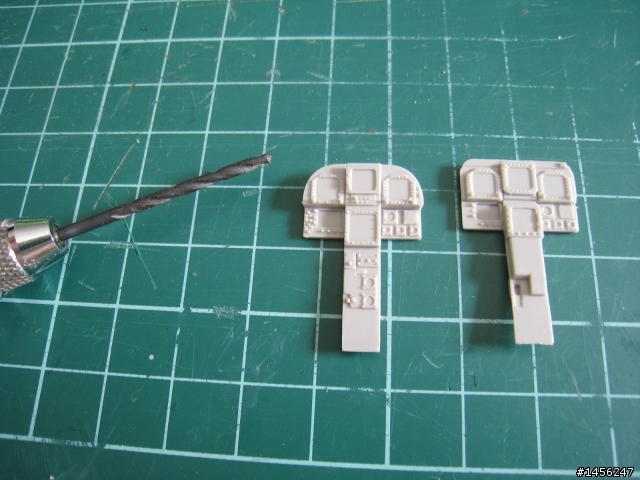

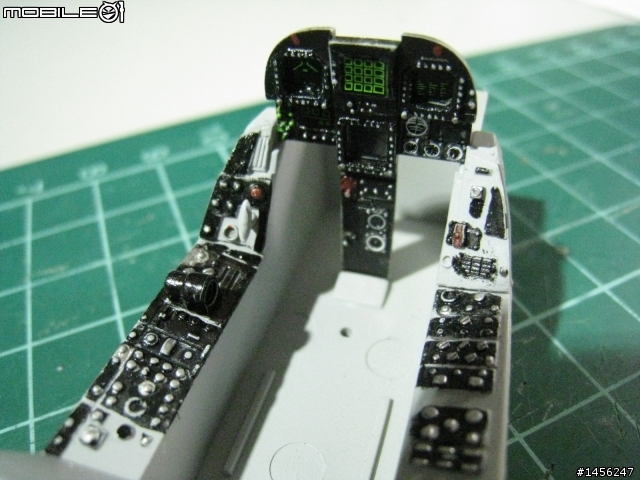

跟以往一樣, 我想要在這台模型上裝燈, 但一看到它的儀表區, 並不像 Tamiya 的 F-15E 的顯示器一樣有提供透明部品直接黏上去, 因此必須要把中間挖掉, 上膠片, 從內部黏貼紙

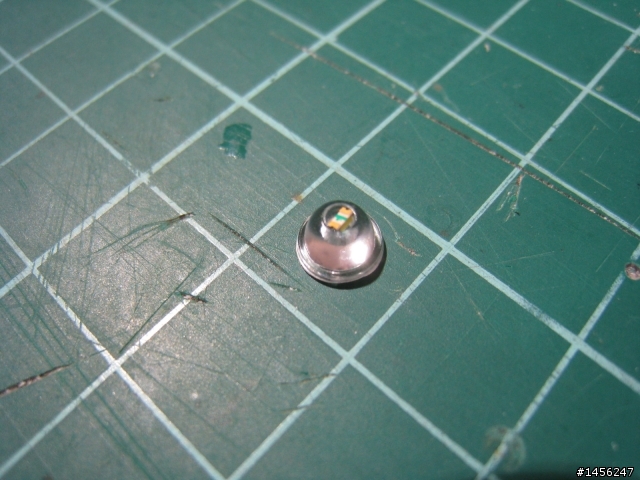

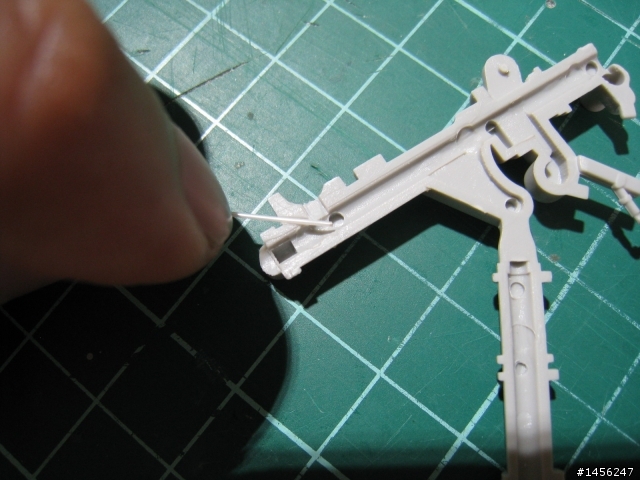

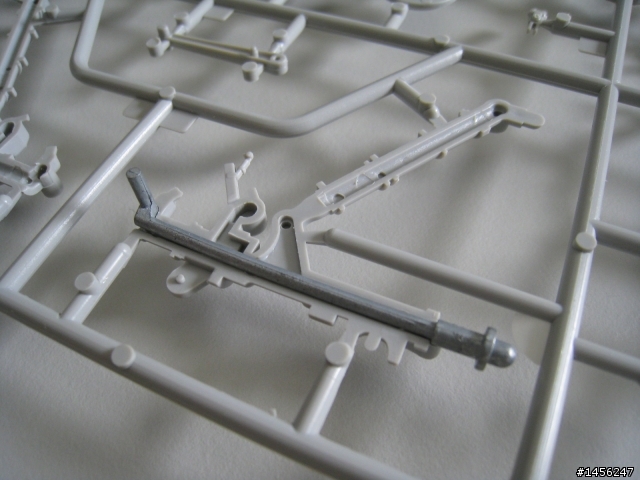

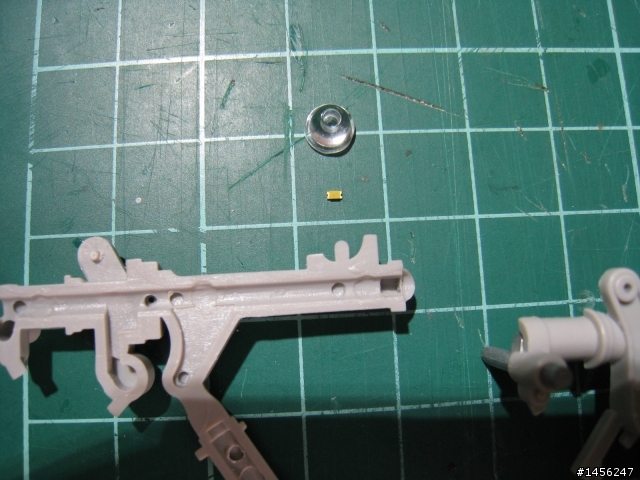

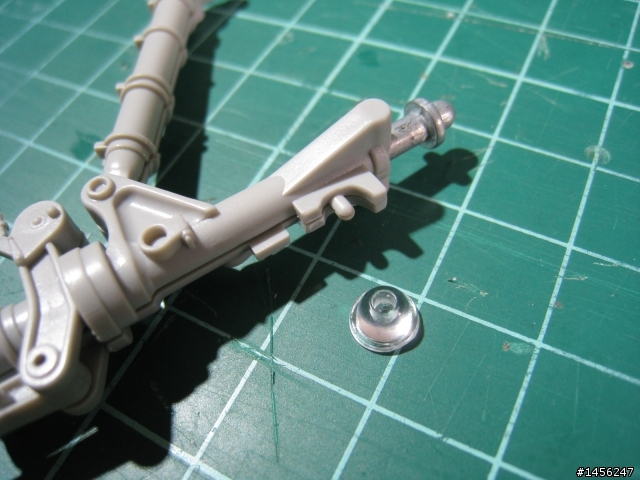

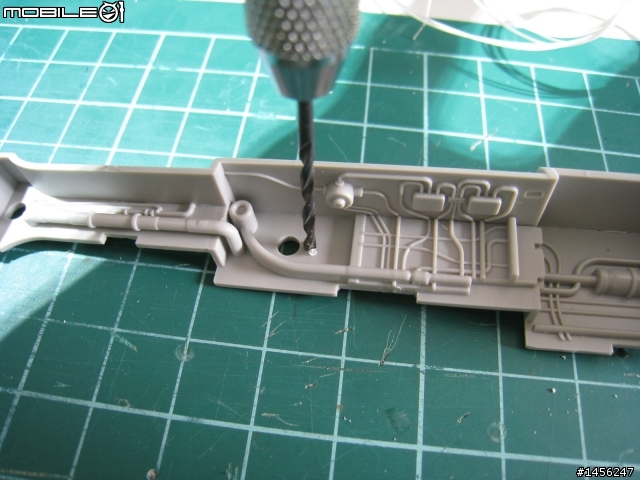

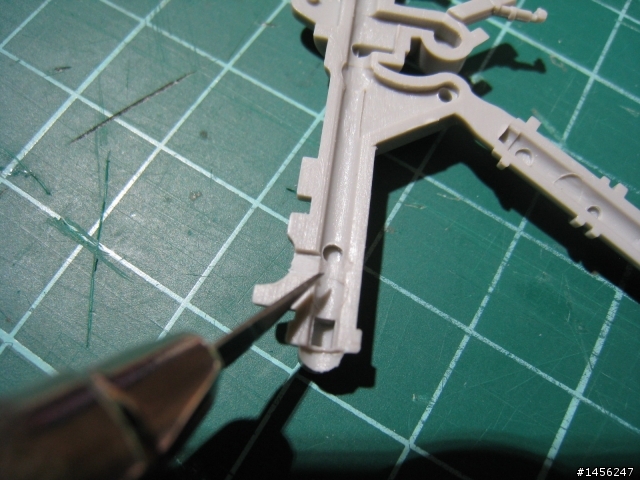

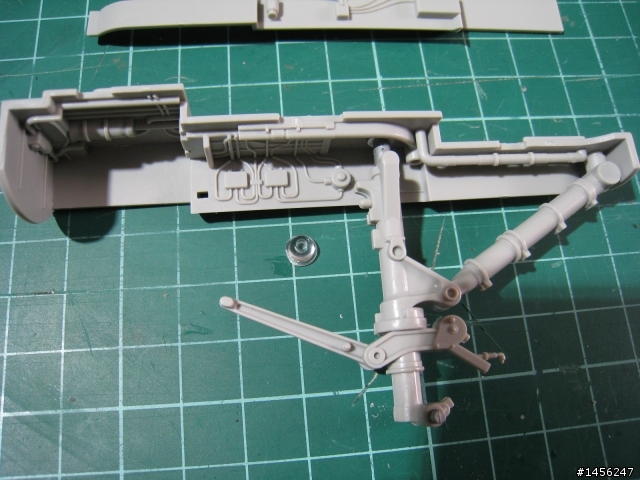

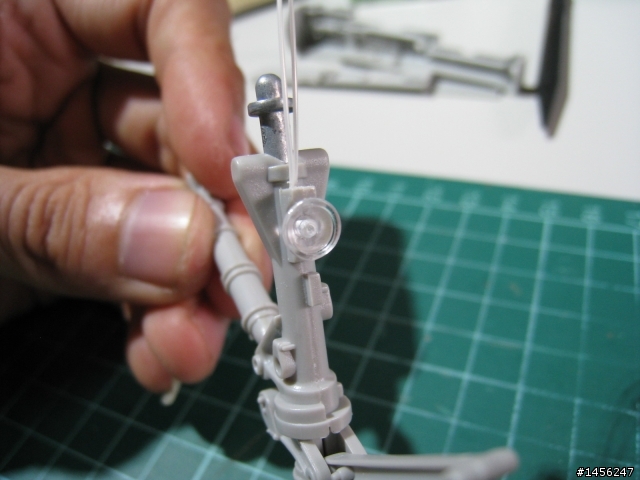

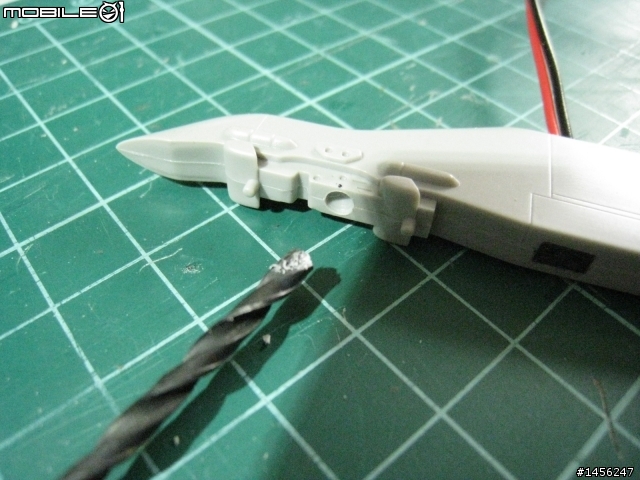

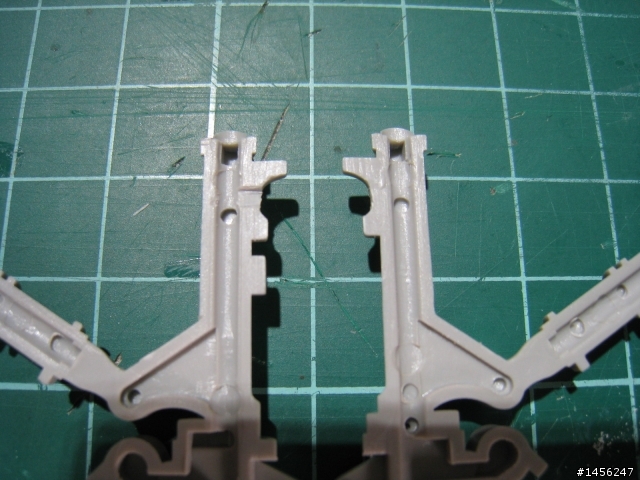

接下來, 前輪的燈, 找到該零件時差點沒昏倒…. 除了沒空間從內部拉電線之外, 整個燈罩是實心的塑膠部品, 這表示我需要從正面挖出一個燈罩的形狀, 上銀色的漆, 黏上去腳架, 打補土, 幸好電線可以往上拉, 不用透過中間的實心鐵柱。

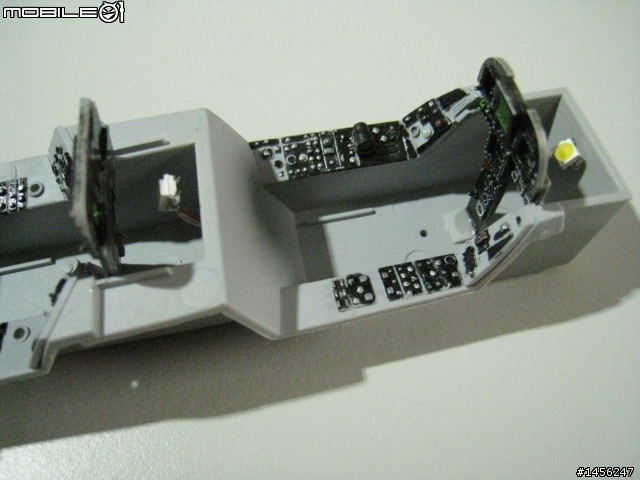

膠片是從內部上的, 用快乾固定才不會有一天掉下來. 整台模型就只有這個地方是用 3528 的 LED, 因為夠亮, 數量只要單一顆就夠 (前後座各一顆)

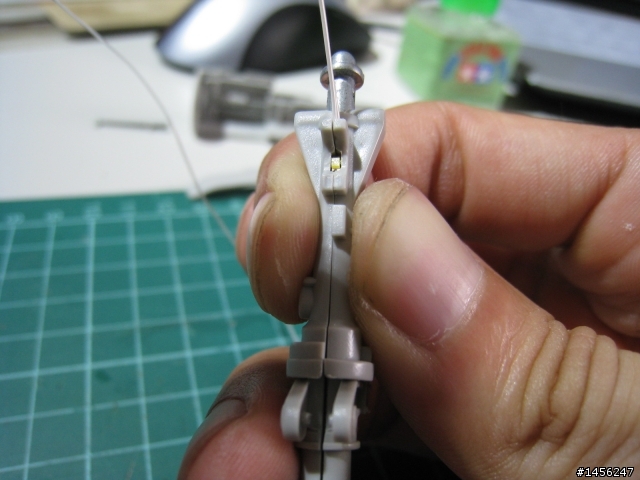

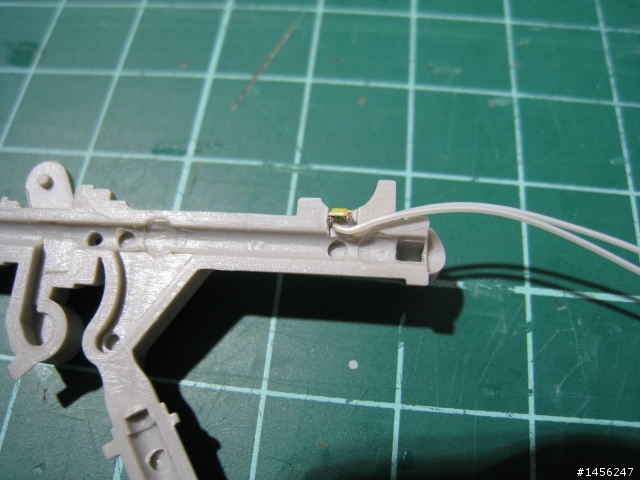

鼻輪跟大部分的 LED 一樣採用 0603 規格的, 尺寸是剛好放得下

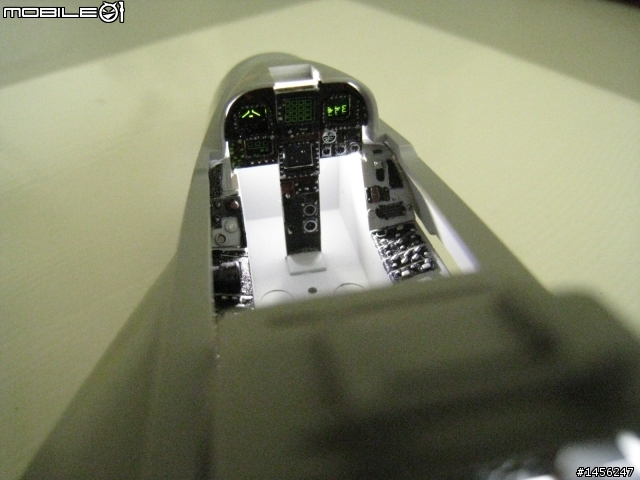

試著點亮看看效果, 底部有一點漏光, 表示還要再打補土
由於是第一次製作 F-18F 的模型, 對於燈的位置, 閃爍的速度等都花了點時間去找, 所以才製作的有點慢. 還好有網路, 否則還真不知道怎麼去找這些資料. 除了翼尖的地方實在太小無法放入 LED 之外, 其他該安裝的位置都有安裝, 包括前後駕駛艙, 鼻輪, 左右兩側航行燈, 垂直尾翼等.
在製作 F-14A 時, 曾嘗試把機體兩側長條型的位置燈以燈箱的方式來落實, 但並不是很成功, 而且也太耗電了. 這地方要讓它亮的方法隨後再跟大家透漏如何輕易做到.

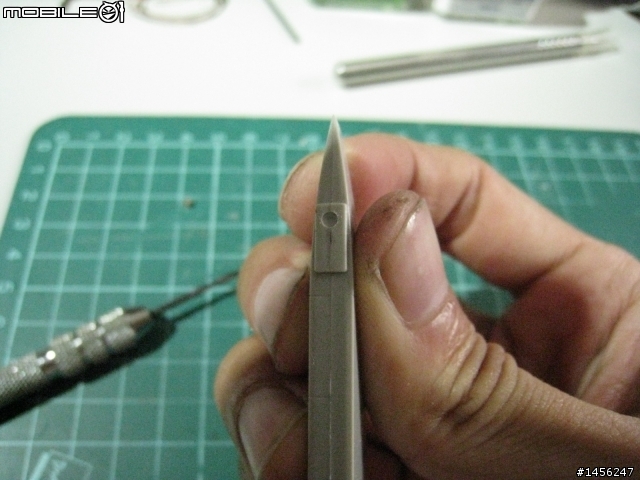

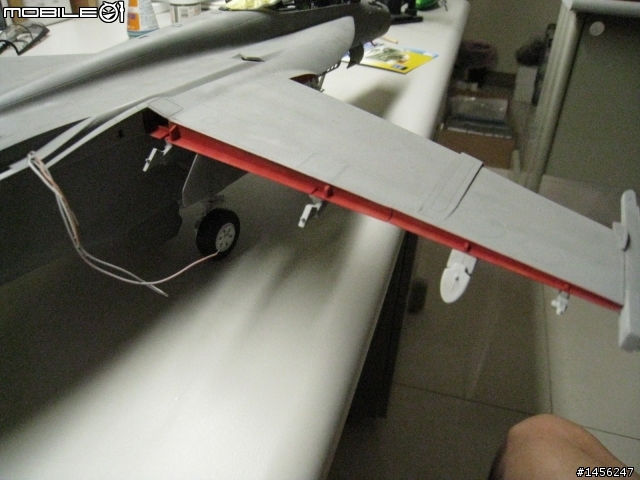

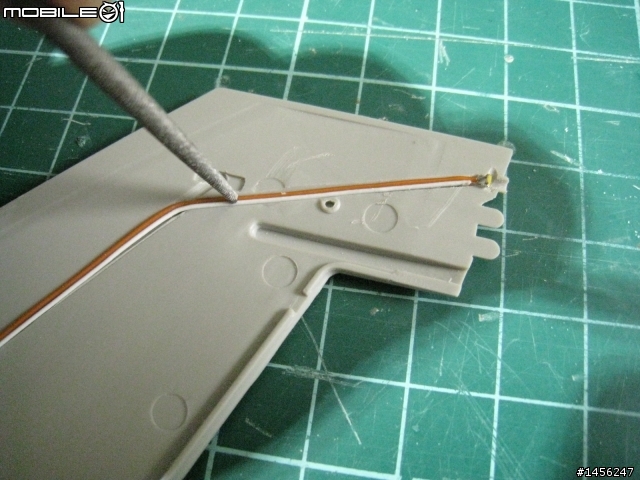

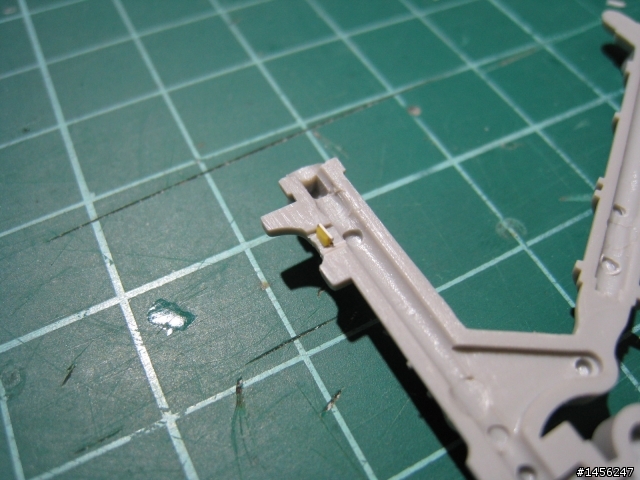

這台模型對於燈的位置並沒有都很明顯以透明零件來做出效果, 因此像是位於襟翼控制器上的燈, 只能靠自己以照片來揣摩, 並嘗試安裝一個正確的角度

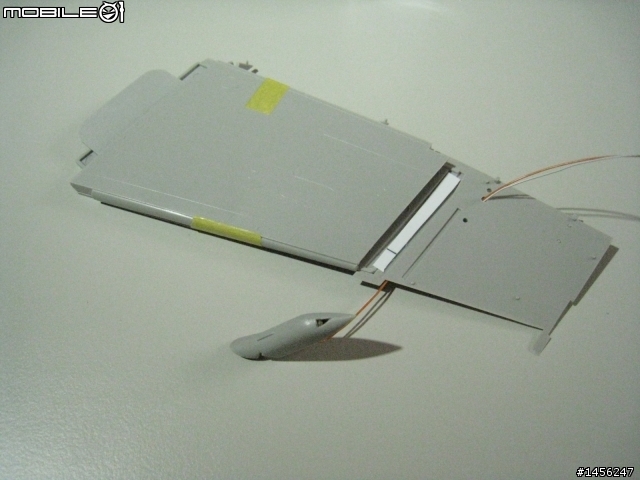

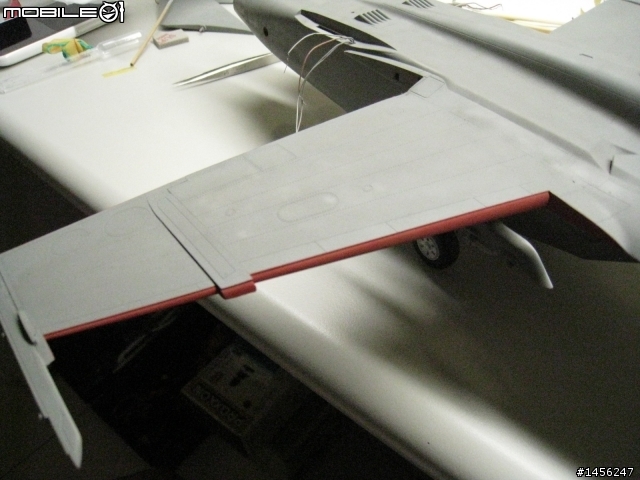

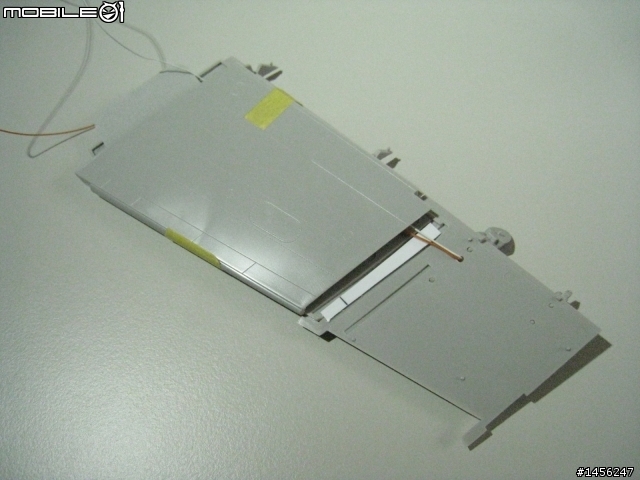

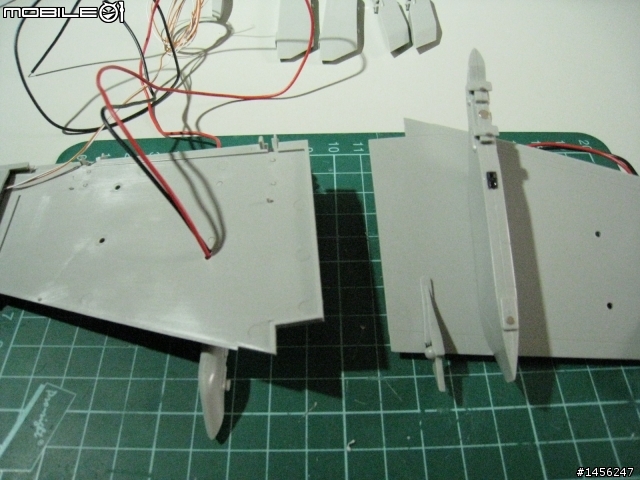

從上面的照片可以看到, F-18F 是可折翼的設計, 這是為了能在航空母艦上能空出更多空間的設計, 但這盒模型對於機翼是平放時是沒有任何可以強化的零件, 因此需要自己以一片改造板從內部黏住, 固定. 我相信有同好一定會問, 難道這盒模型的零件無法使其機翼可以動嗎? 我試過了, 由於轉動位置的尺寸很奇怪, 因此並無法做到.

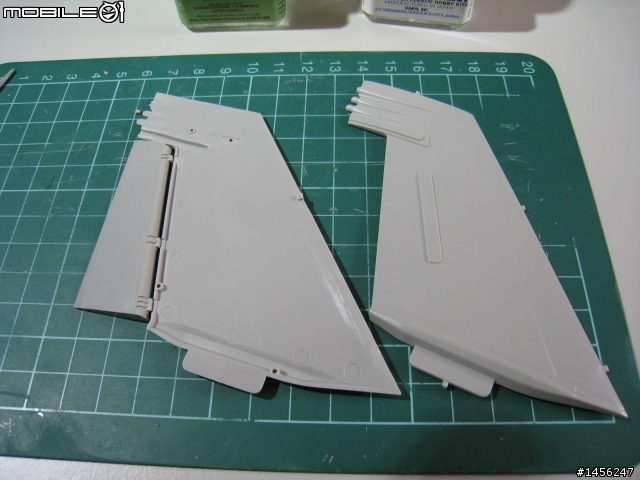

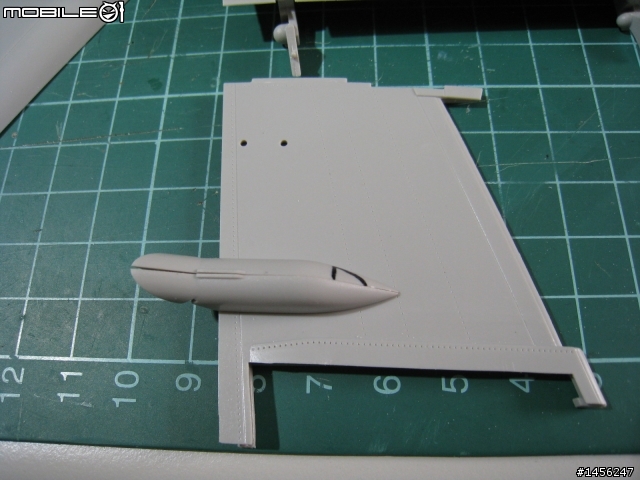

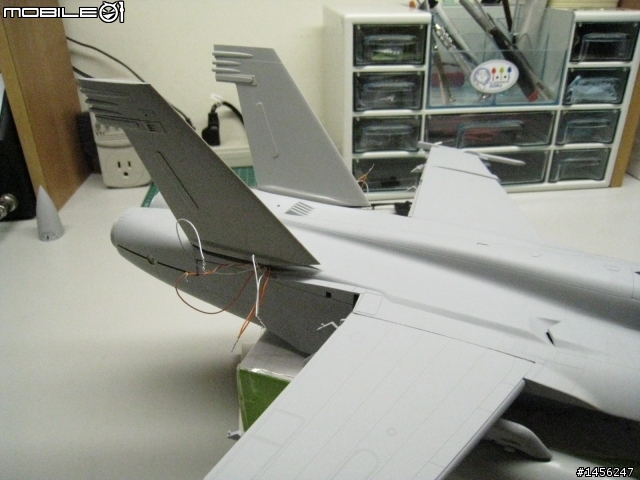

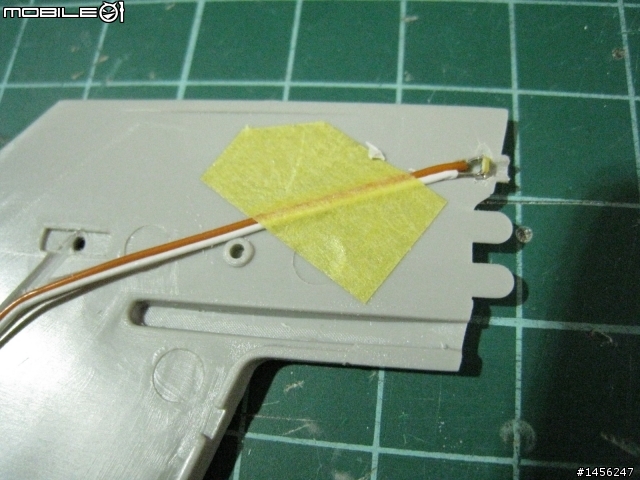

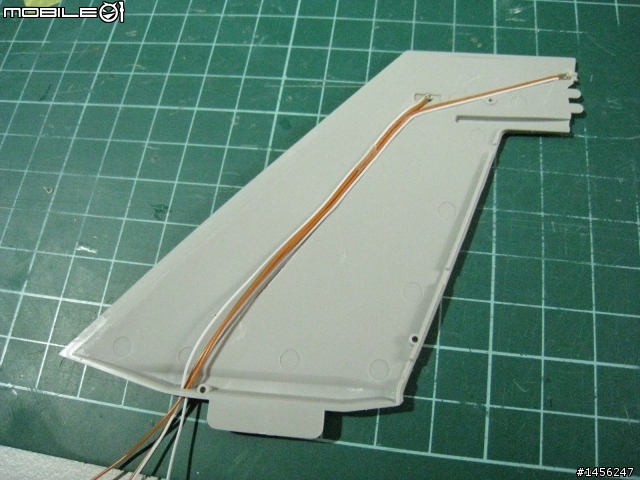

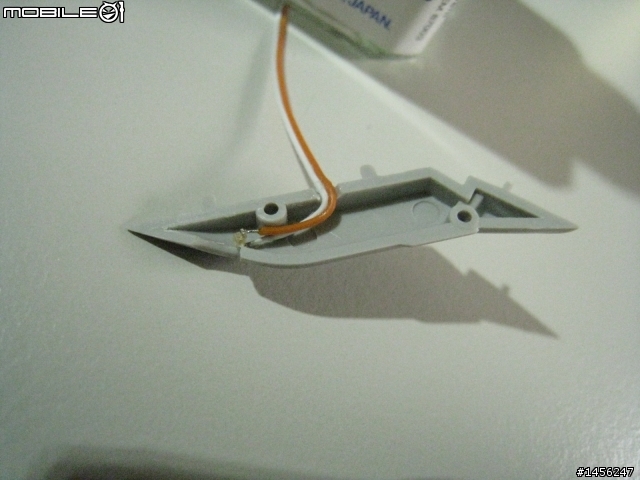

F-18F 的左右垂直尾翼上面有各有一顆紅色閃爍的航行燈, 在 Youtube 上看了一些影片後, 得知它的閃爍速度跟頻率, 應該是閃三次, 停一下, 再閃三次. 可惜要落實這種設計只能靠很特殊的程式化控制 IC, 我的功夫還不到那裏, 只能折衷, 以 555 計時器 IC 來製作可調整閃爍速度的模組.

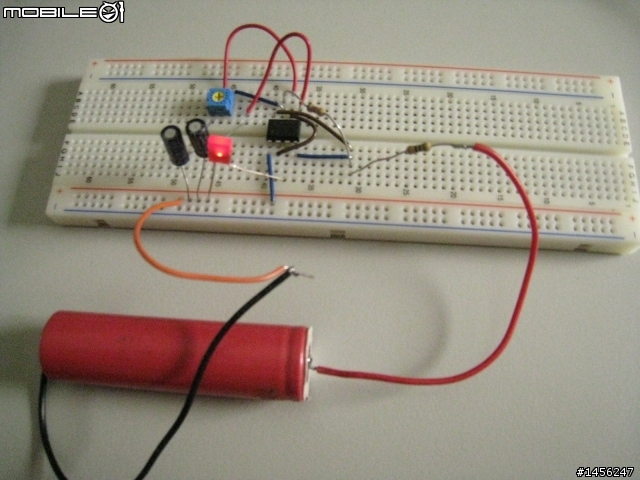

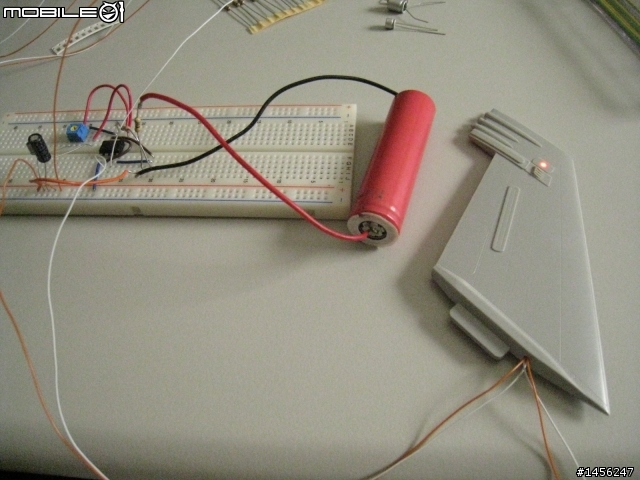

一樣先用麵包板來測試看看. 在這裡要跟大家分享的一個重點是, 555 的 IC 本身是屬於大電壓的, 也就是說不能靠單一 3.7V 鋰電池來推動. 還好德州儀器有出低工作電壓的 555 IC, 雖然買一顆比平常的 555 IC 還要貴 3 倍, 也不過是 30 元而已...

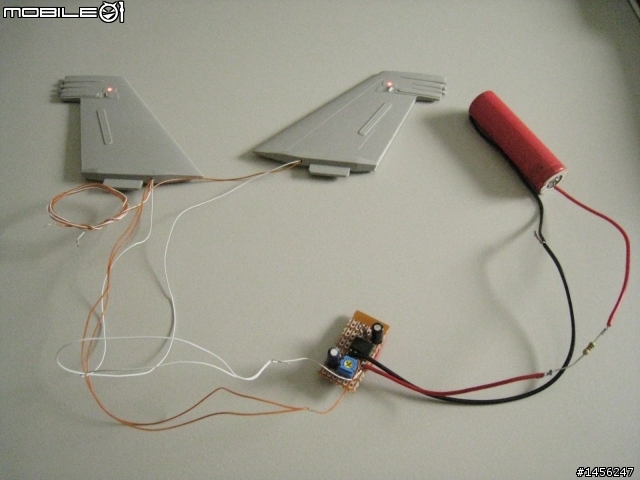

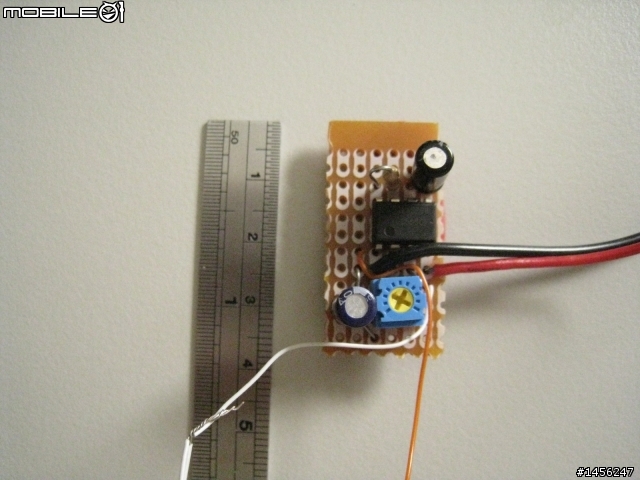

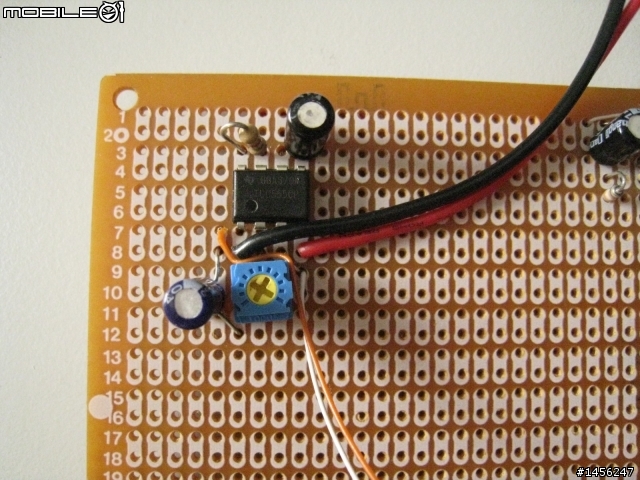

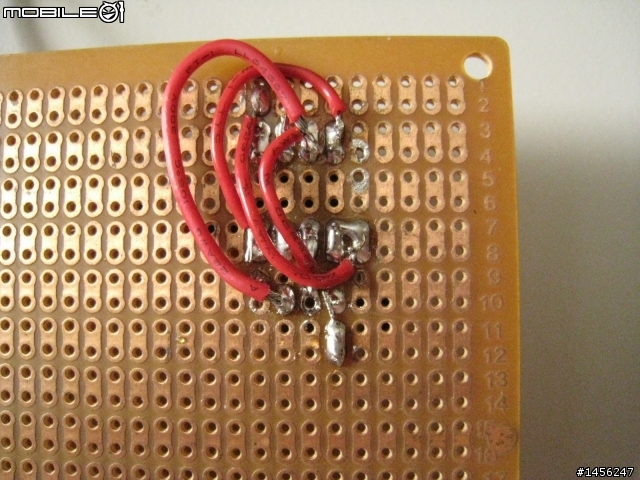

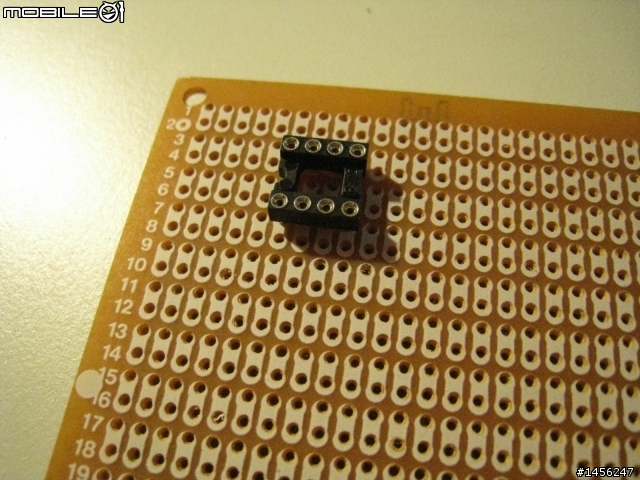

後麵包板上實驗後, 確定沒問題後, 就拿洞洞板把電路實際的做出來, 而且要盡量做的小, 才容易塞進機體.
我在製作完電路部分, 一定會讓它 "燒機" 個幾天, 確定是很可靠的, 否則當安裝進去機體後, 萬一壞了就完了, 不可能救. 而最怕的傻問題, 就是焊接不牢固 (冷焊) 或者是單芯線斷掉.
這台模型, 由於有 F-15E 的經驗, 我決定採用 18650 的鋰電池, 電力夠, 電量夠, 後來實際測試, 是可以點亮非常非常多天的!

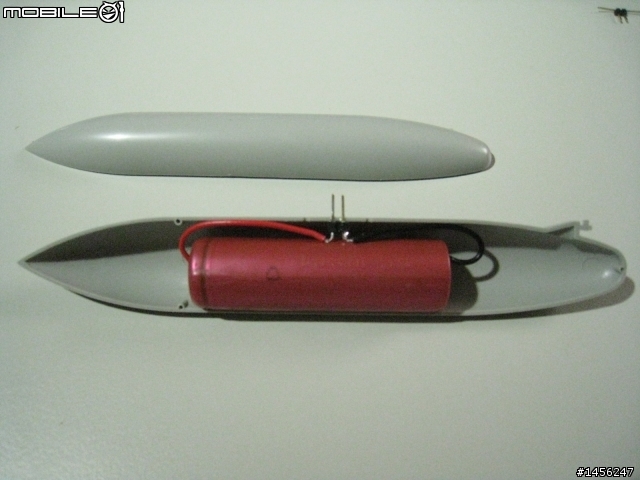

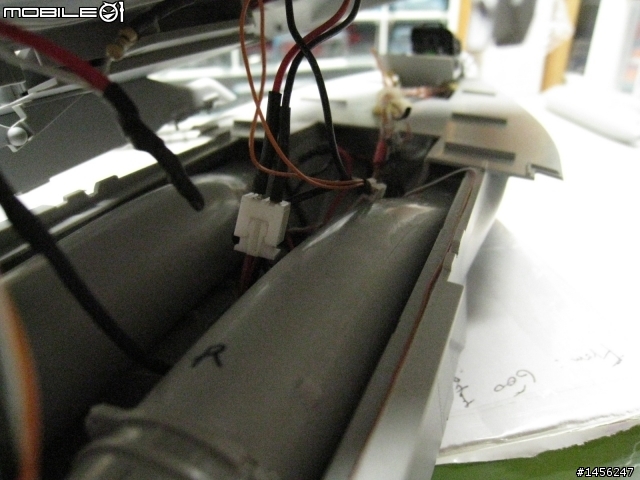

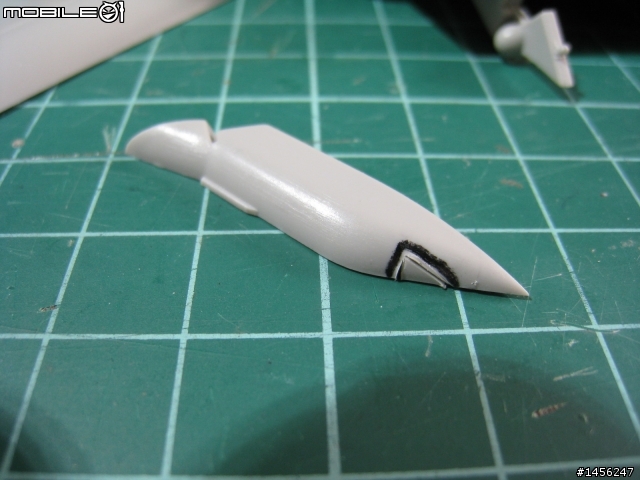

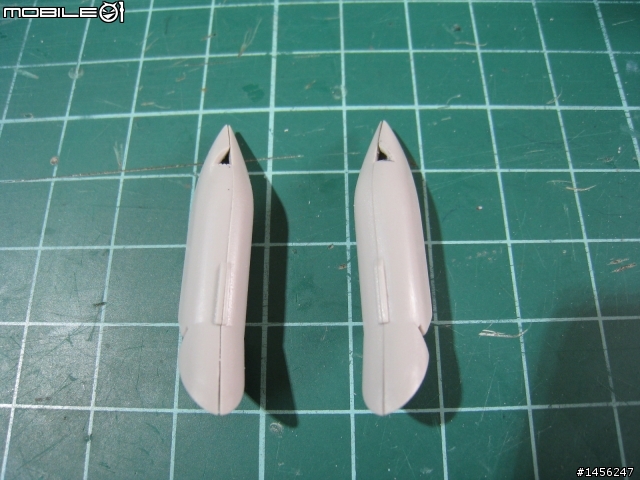

這盒 F-18F 有 3 顆外掛油箱, 跟 F-15E 一樣就被我拿來安裝 18650 的電池了. 問題是, 三顆電池要怎麼接? 這問題我也想了很久, 後來決定分成兩組供電, 就是左邊的副油箱跟中間機體的副油箱是並聯的, 為何呢? 因為我想駕駛艙內的 3528 的 LED 跟鼻輪, 右邊垂直尾翼後的白光 LED 比較耗電, 所以由兩顆電池來推, 可以撐更久.
而右邊的副油箱就用來點亮 6 顆航行燈包括 555 閃爍電路在內.

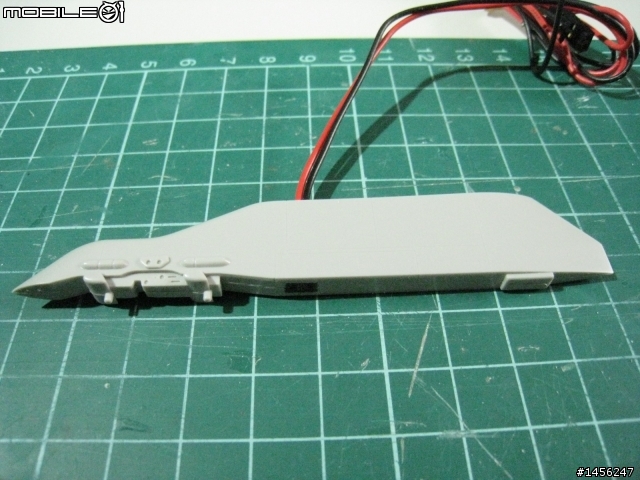

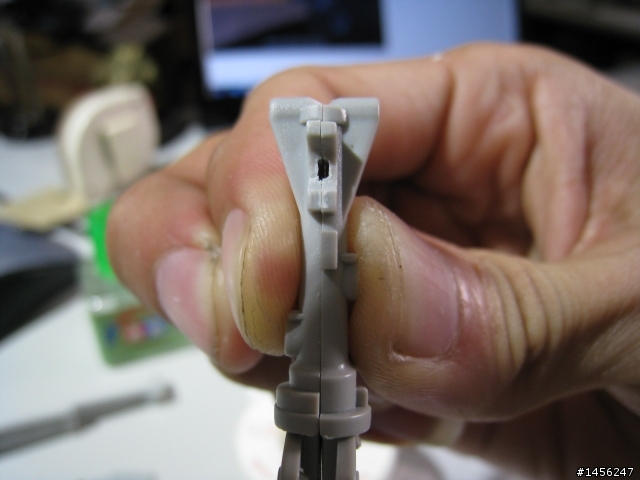

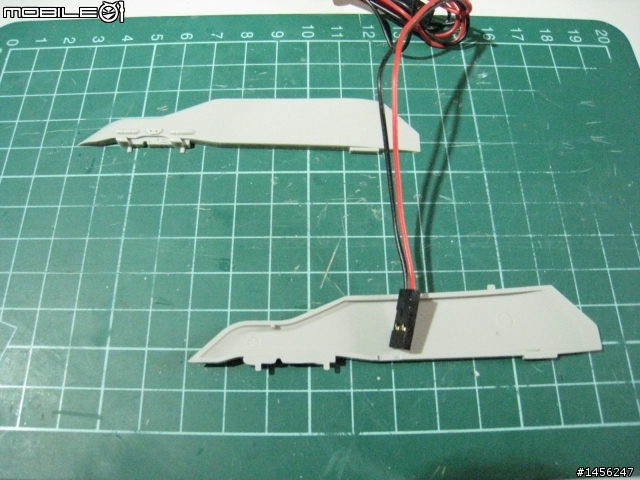

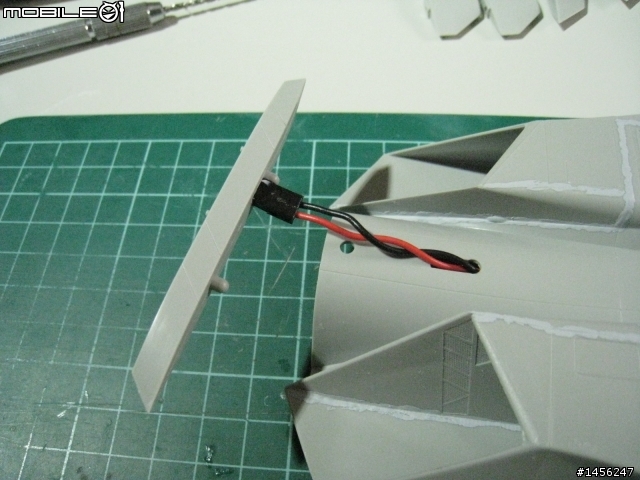

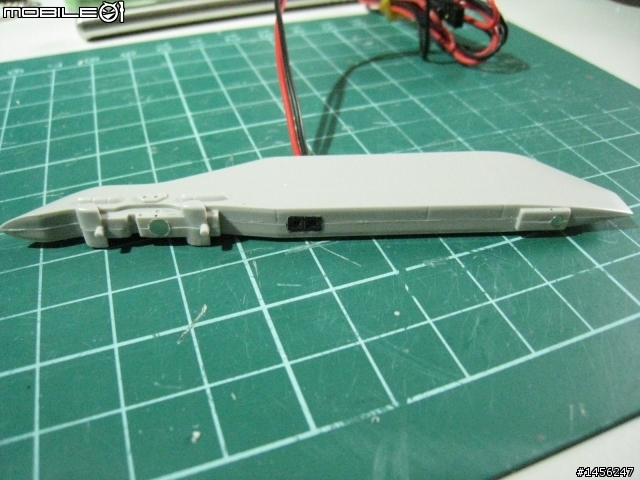

相對的, 三個派龍架都要裝上母座連接器

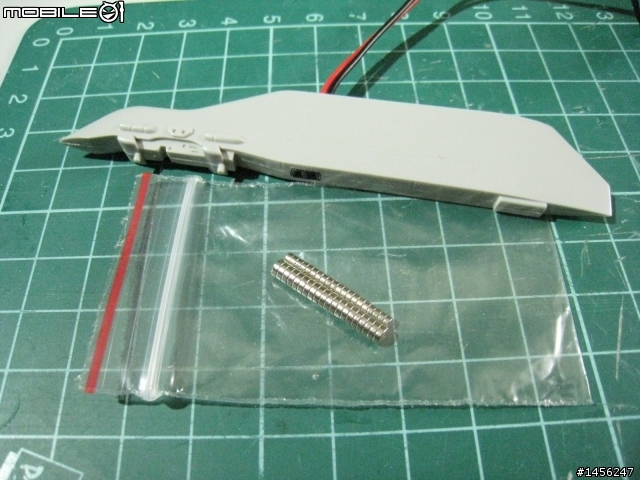

上面有一個小技巧可以分享給同好. 一直以來, 我都很希望戰機模型的武器可以跟真的戰機一樣拆裝, 除了插 PIN 之外, 我想到一個便宜又更好的方法 - 小磁鐵. 小磁鐵單價只有 2 ~ 3 元, 由於是強磁, 所以武器可以快速的 "吸上去" 又有一定的固定力量.
要注意強磁只能用快乾固定, 而一旦固定了之後基本上就不可能再重工, 所以安裝前極性一定要確定都是一樣的, 不然就糗了.

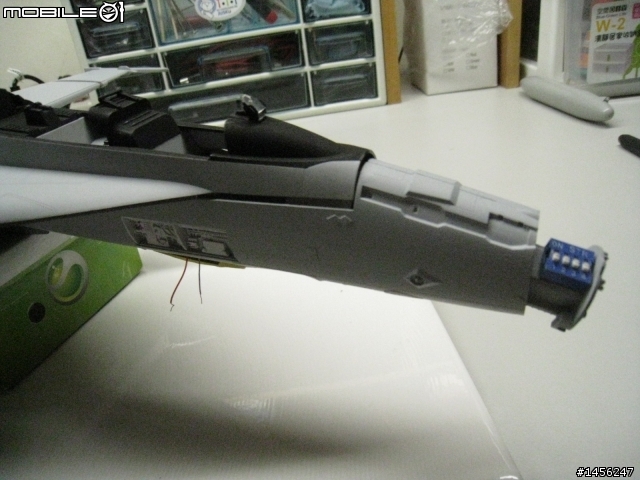

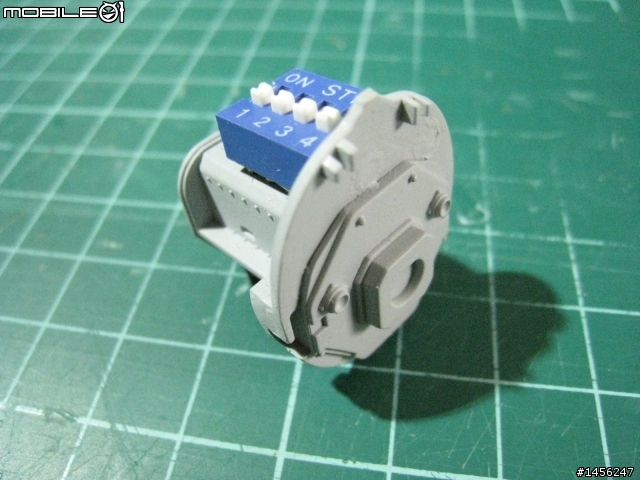

在製作 F-15E 時, 當初並沒有想到說要安裝開關, 這我後來覺得是個大問題. 而在想了很久之後, 總算找到一個最好的安裝開關的位置 - 就在機首的雷達上!

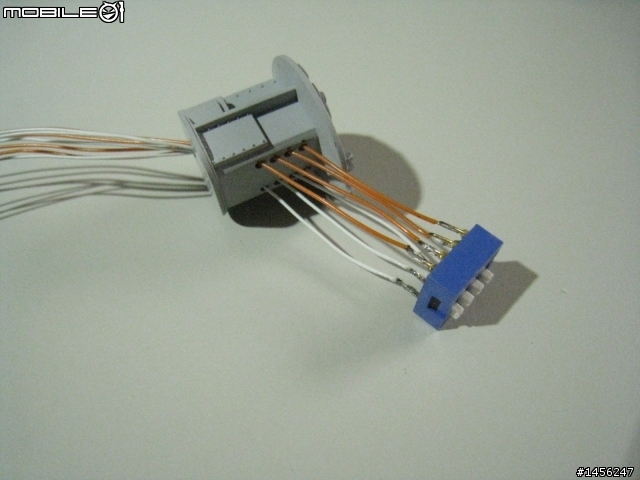

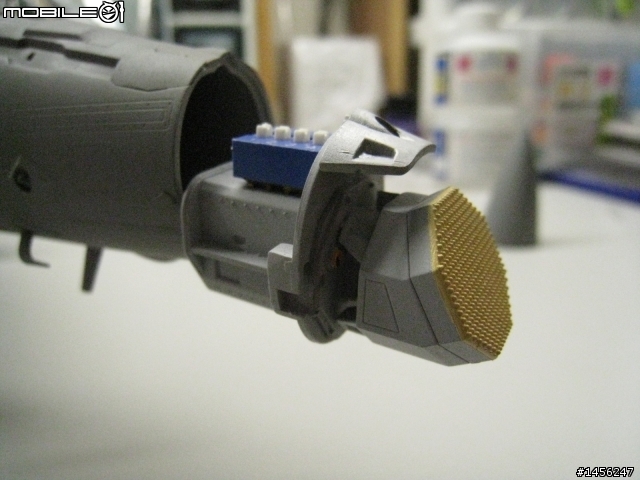

我基於雷達主體本身的尺寸, 找到了一個 4 個在一起的撥動開關, 在想了很久之後, 決定可以控制 4 組燈, 包括一號駕駛艙跟鼻輪, 二號垂直尾翼尾燈, 三號垂直尾翼位置燈, 四號機體上的位置燈.

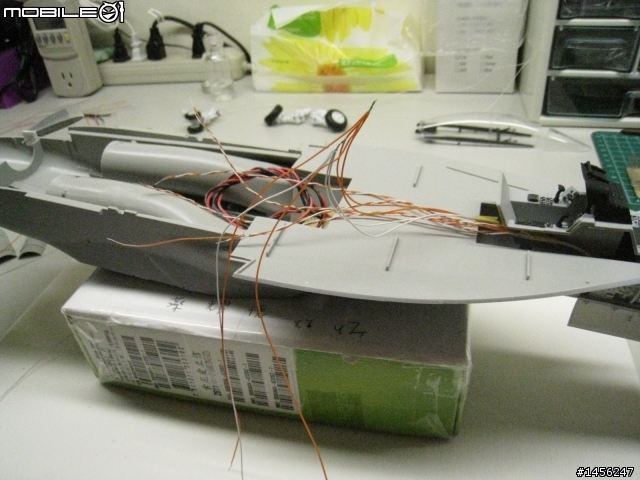

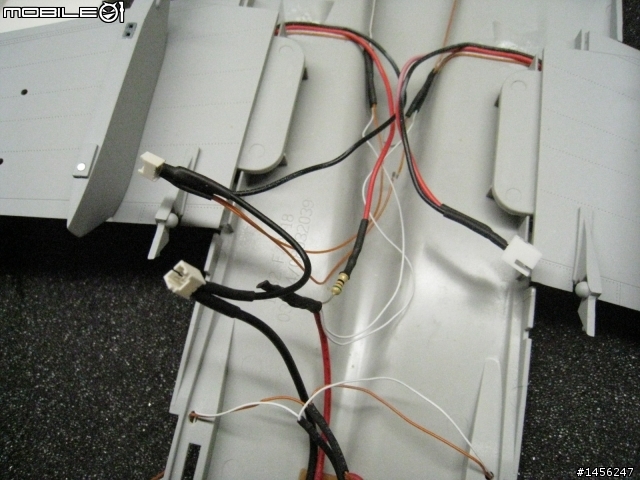

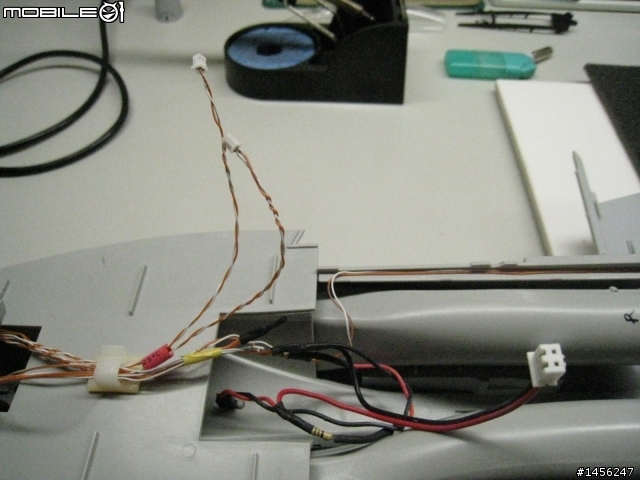

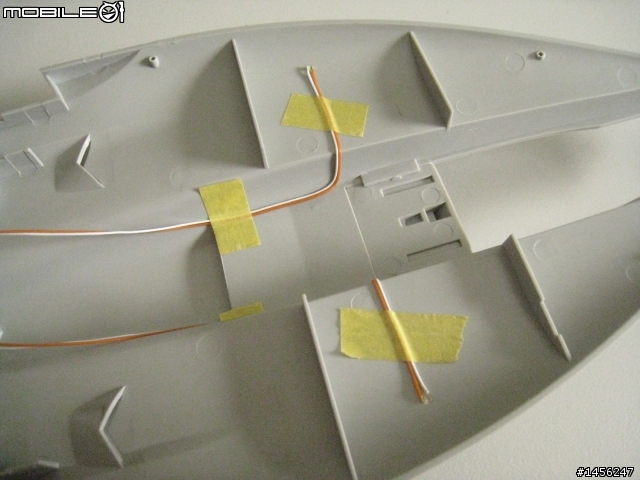

接下來, 一堆電線要整理.....

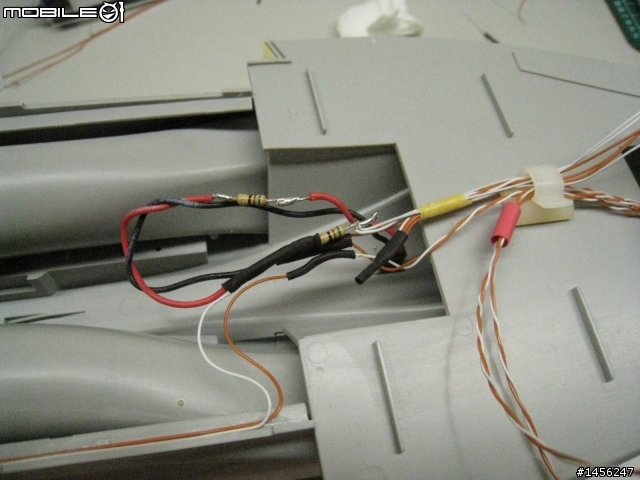

不同顏色的 LED 耗電量不同, 因此都要各自串上安全值 (50 ~ 100 歐姆) 的電阻才不會燒掉. 同時這樣做也可以控制亮度不會相差太多.
整理電線是件很繁雜的事情....
花了幾個月的時間 (有空再做), 其中包括想了很多細節, 做了很多實驗, 第一次的經驗總是最珍貴的

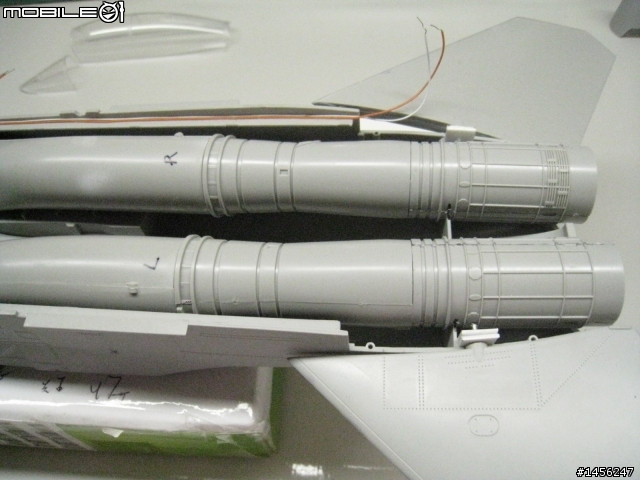

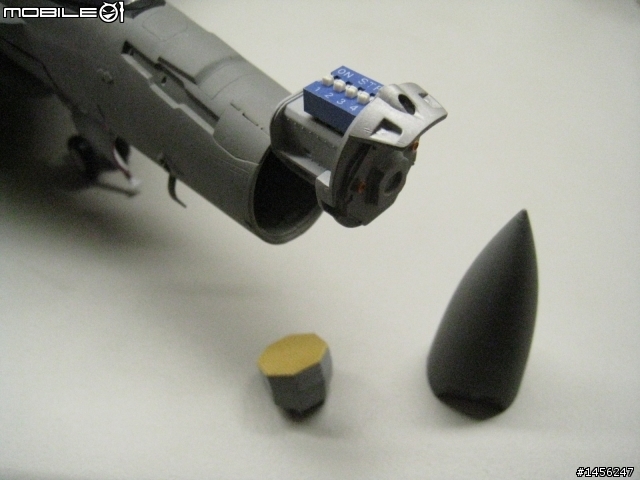

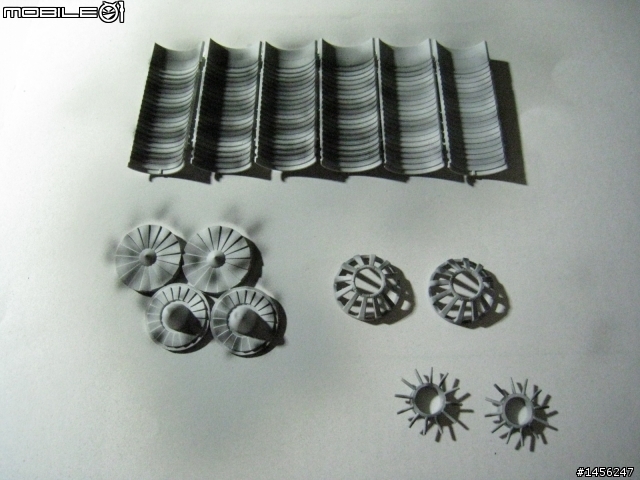

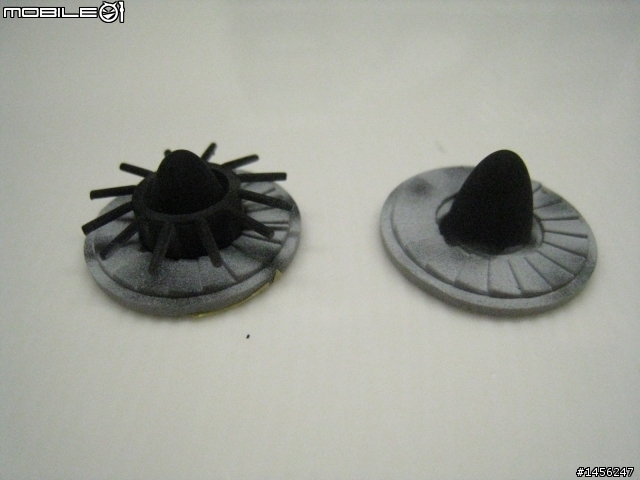

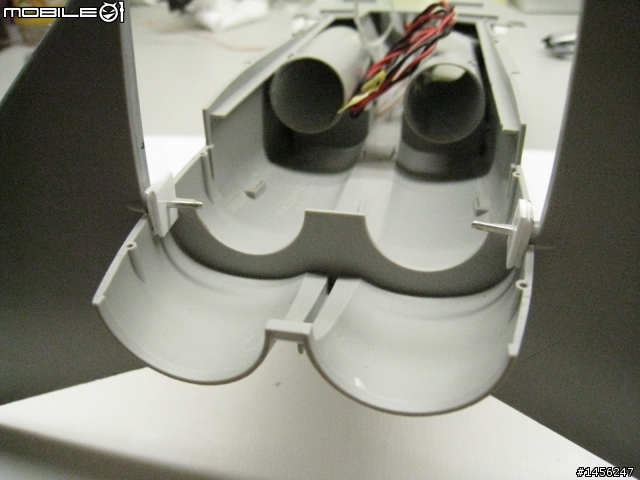

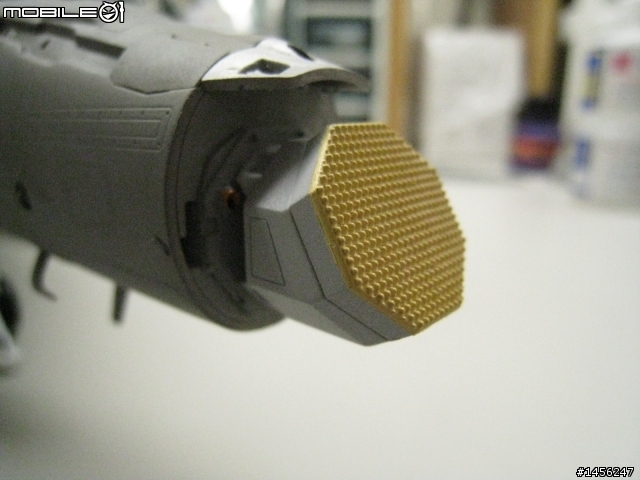

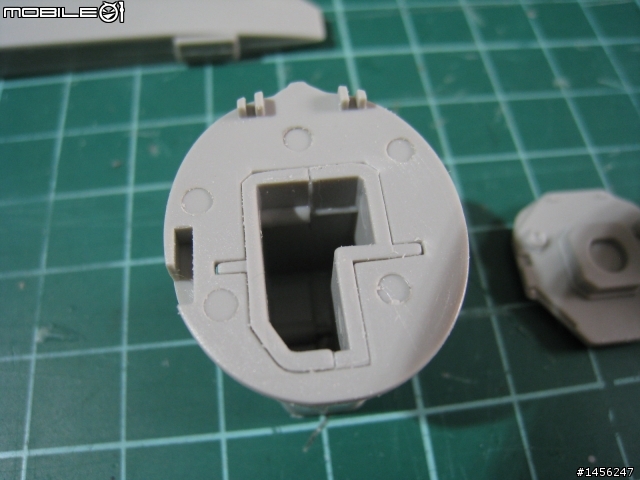

這台模型有兩個地方我想不通小號手的設計師在想甚麼. 機鼻雷達罩跟引擎. 先說機鼻雷達罩好了, 它的設計並不像田宮的很多模型可以開閉, 它只能黏死. 既然這樣, 那裏面的雷達為何要做呢? 還好有小磁鐵這種東西, 讓機鼻雷達罩可以輕鬆的拆裝. 引擎也是一樣. 由於看不到內部, 引擎我也剛好拿來改造, 把中間段切掉, 空出的位置讓給閃爍板.

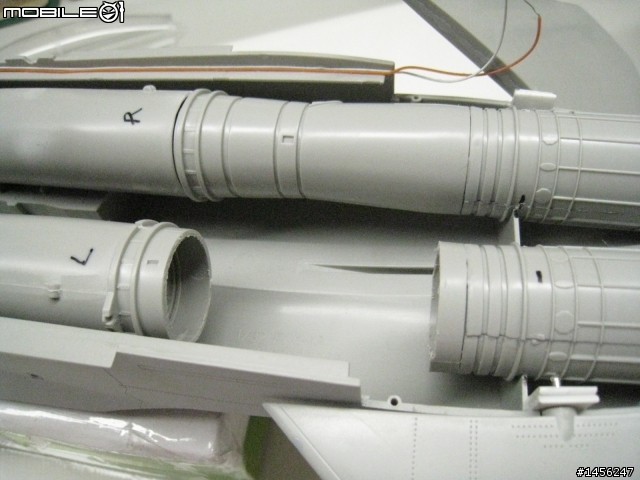

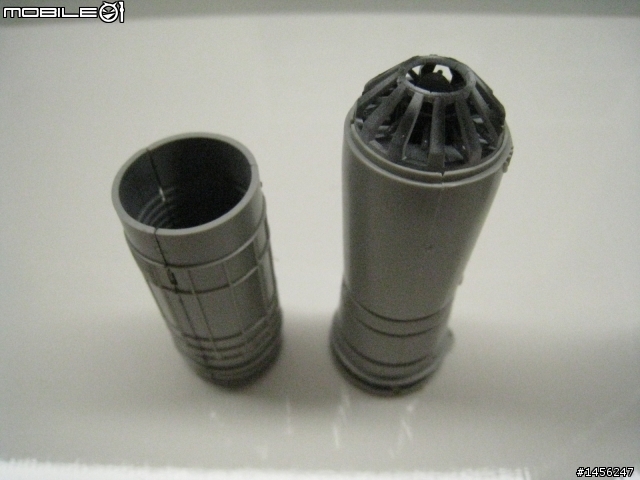

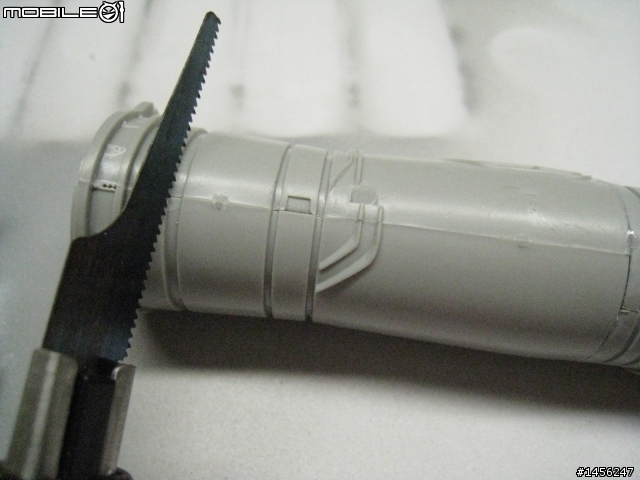

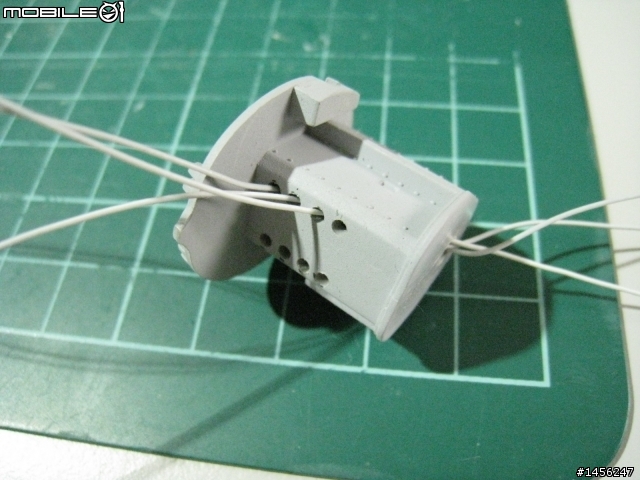

引擎中間段的切除手術

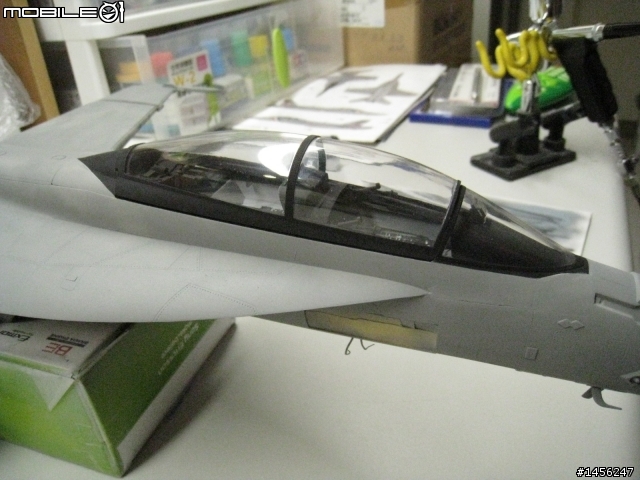

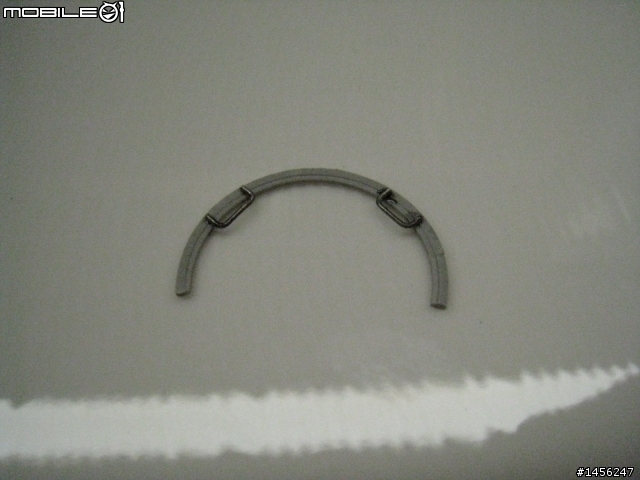

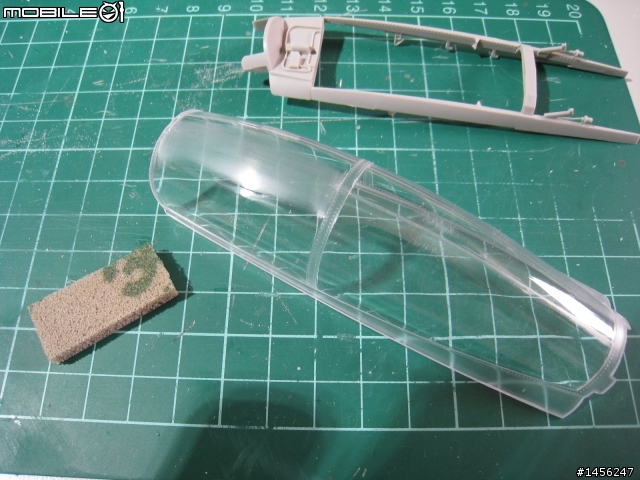

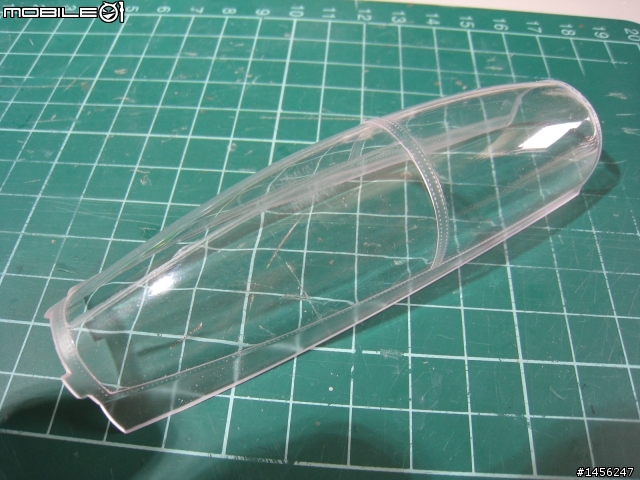

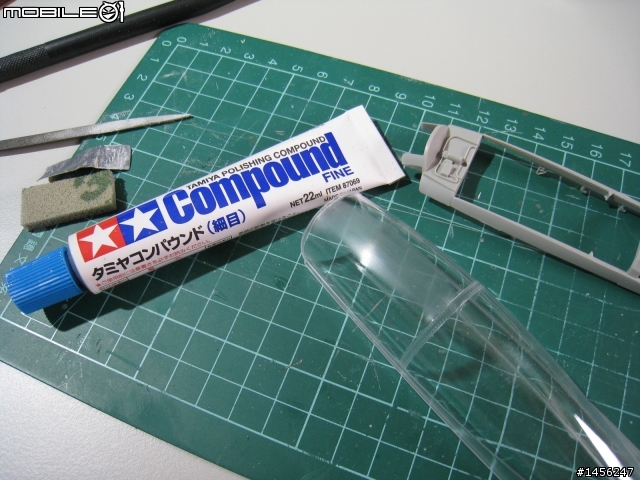

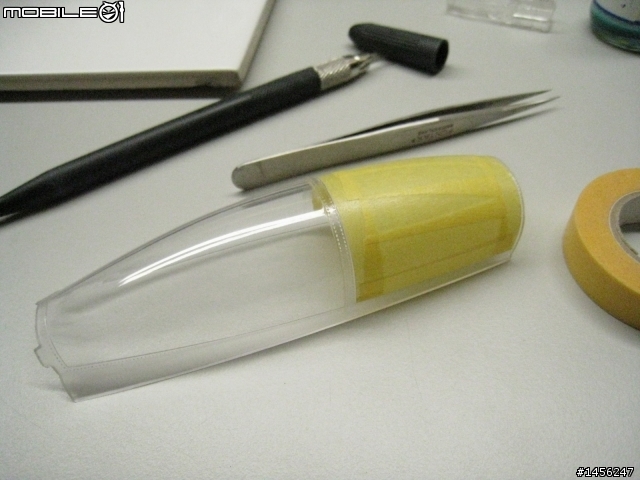

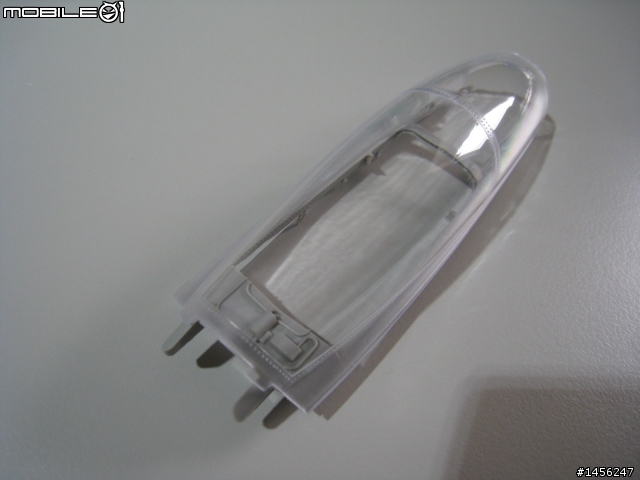

這台模型的一個大問題, 就是座艙罩前座位置沒有....把手. 正在頭痛要怎麼做出一個的時候, 發現引擎的外環零件尺寸剛好, 稍微拼接一下就可以做出這個零件

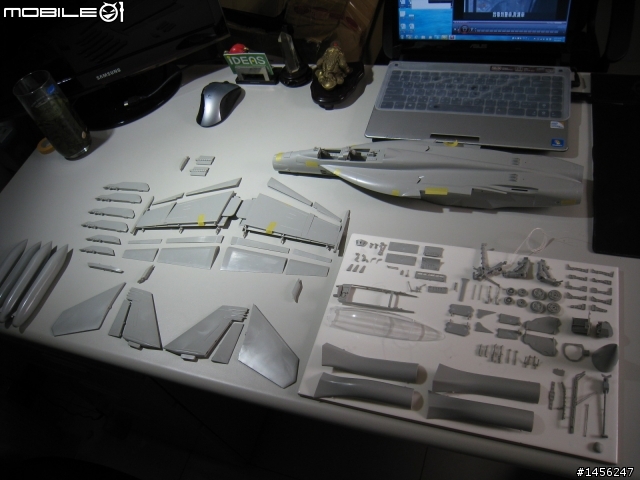

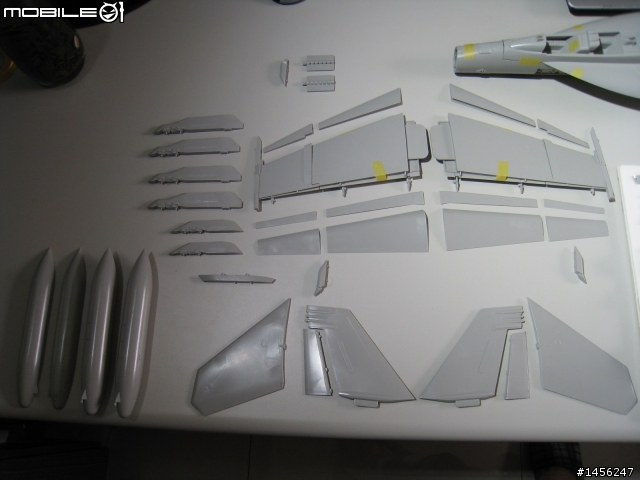

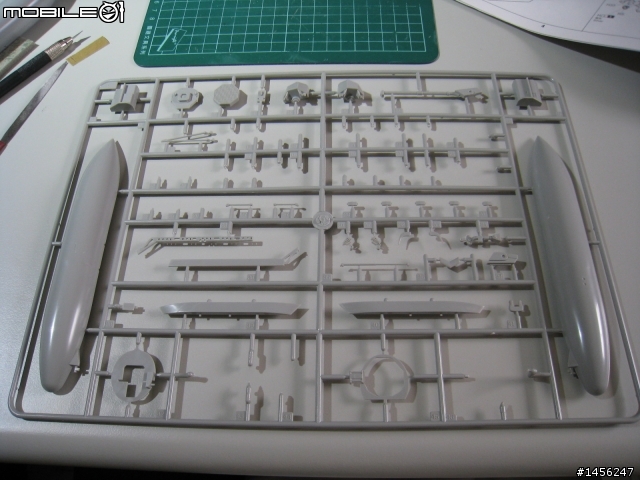

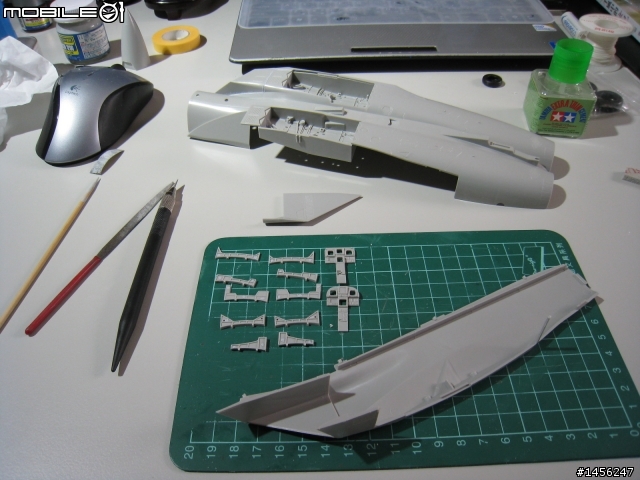

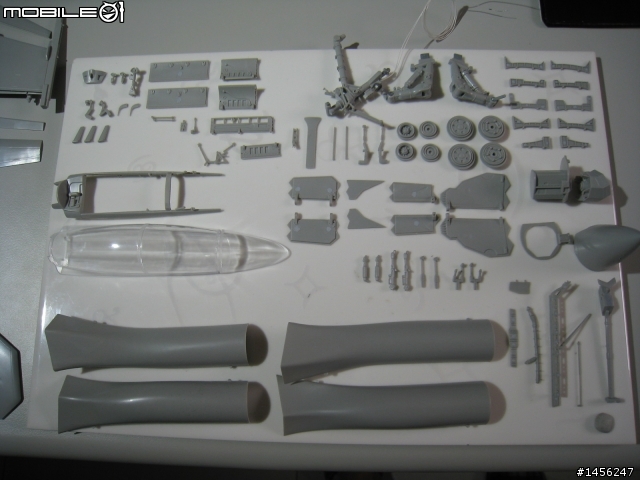

接下來跟大家分享一些組裝的工作照片

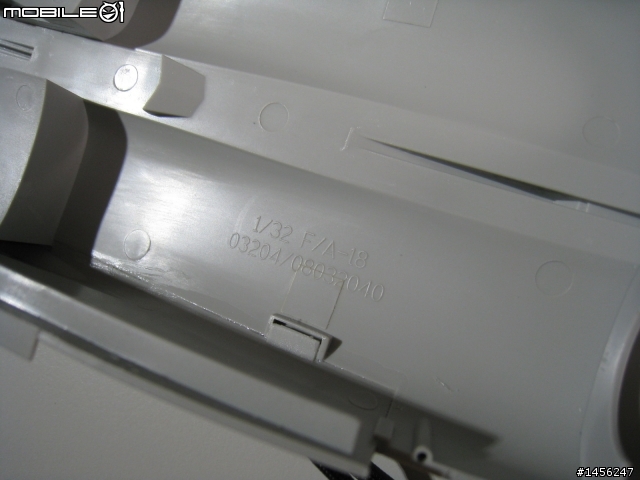

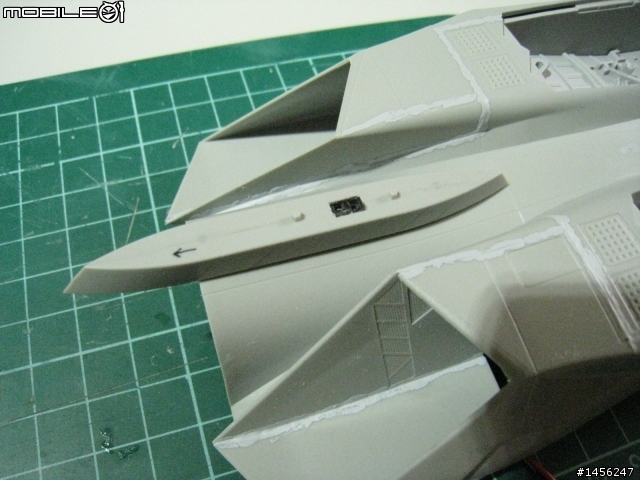

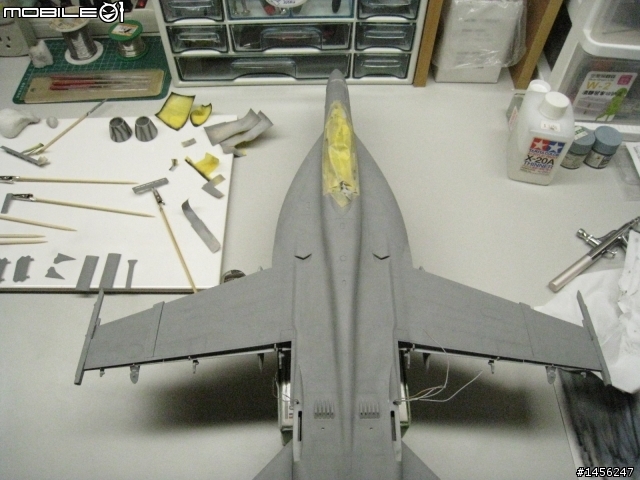

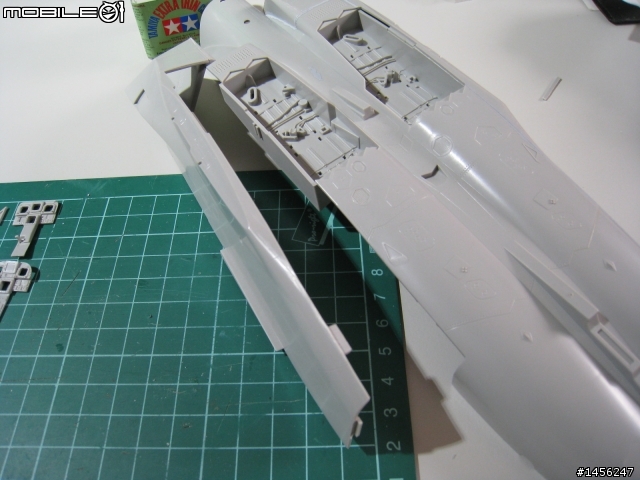

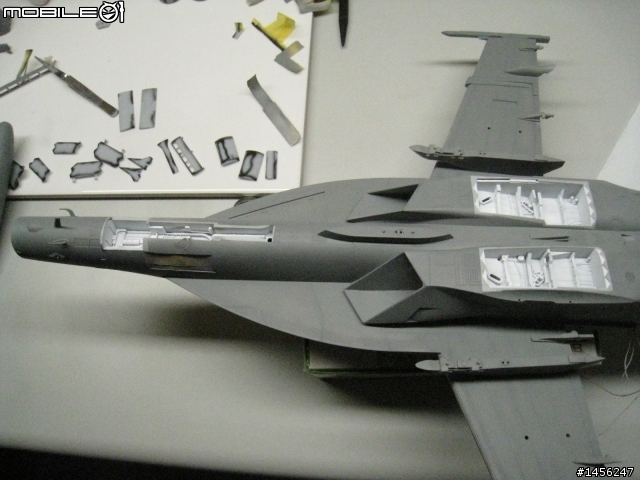

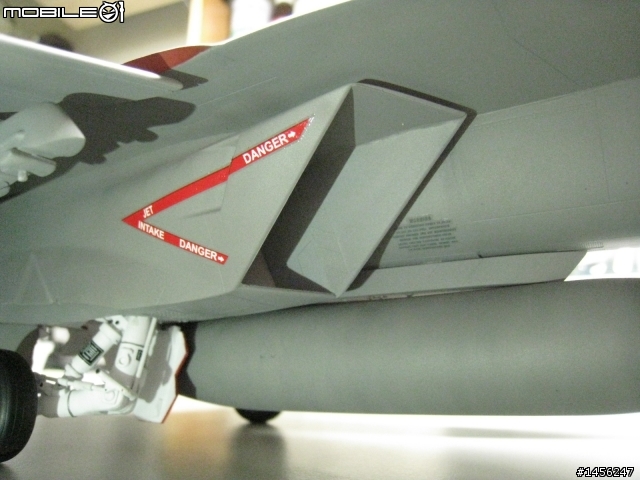

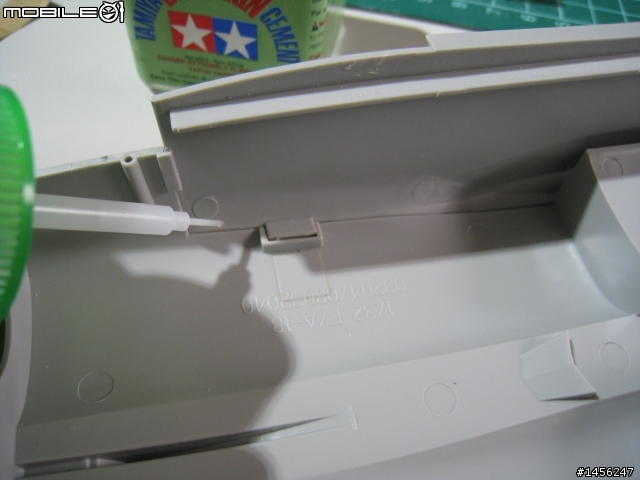

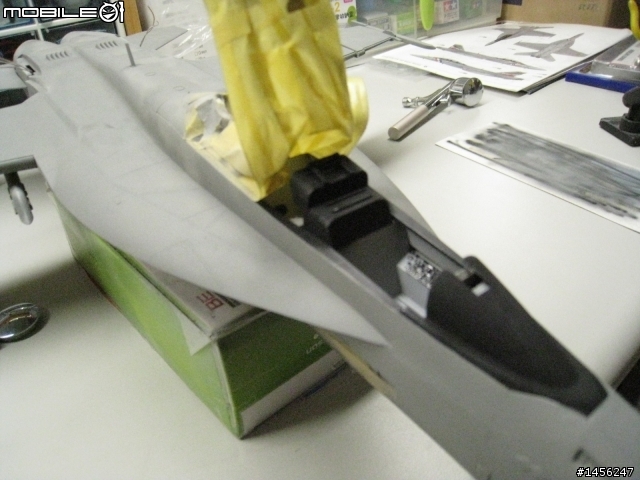

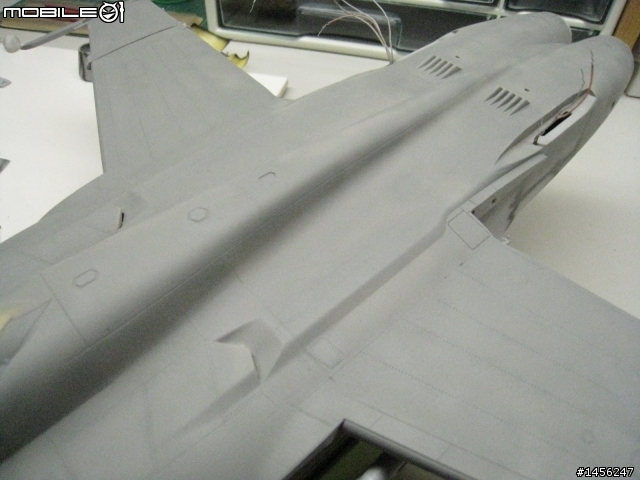

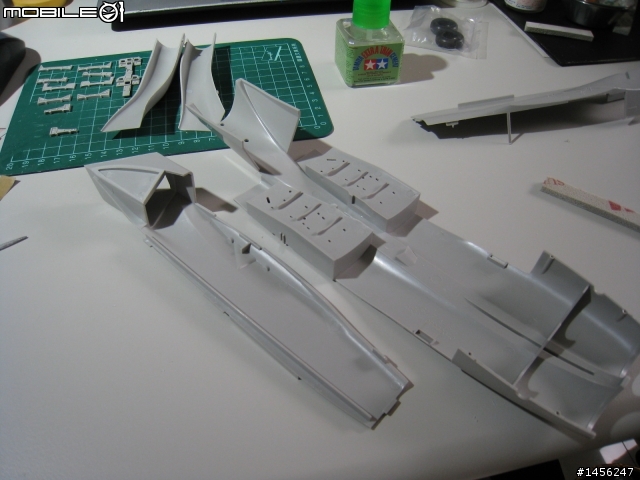

大傢伙, 連機體都是拼接的, 強度要特別注意

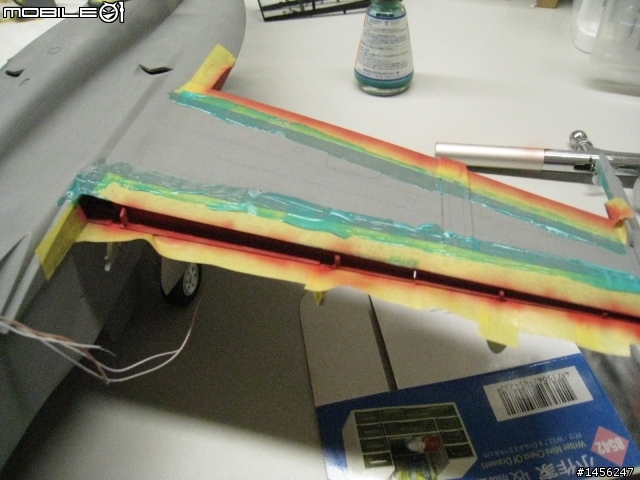

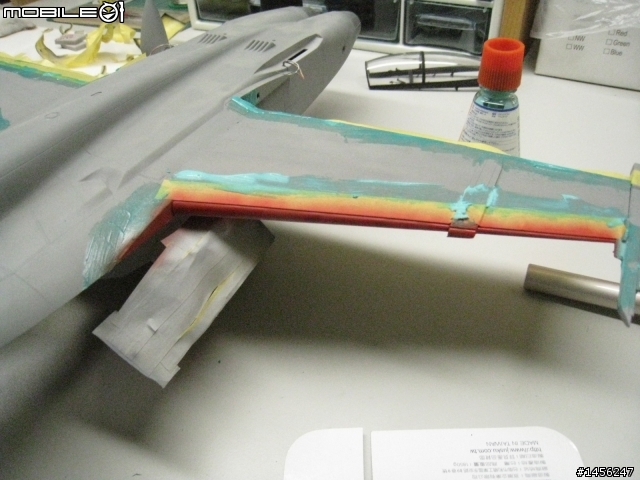

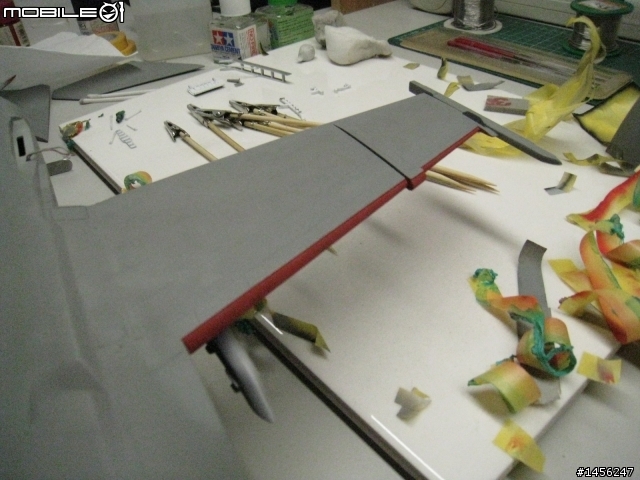

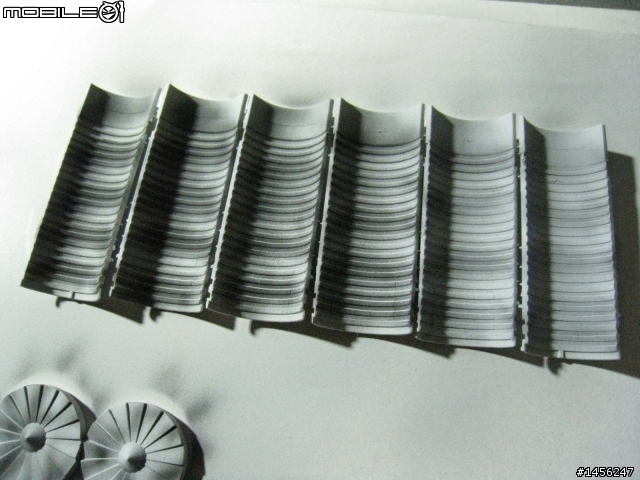

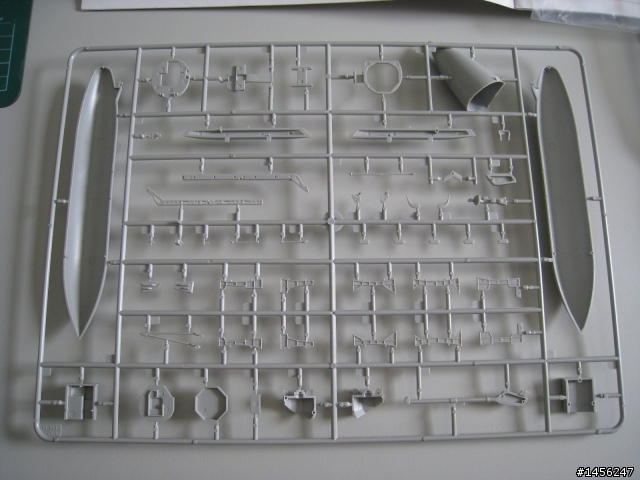

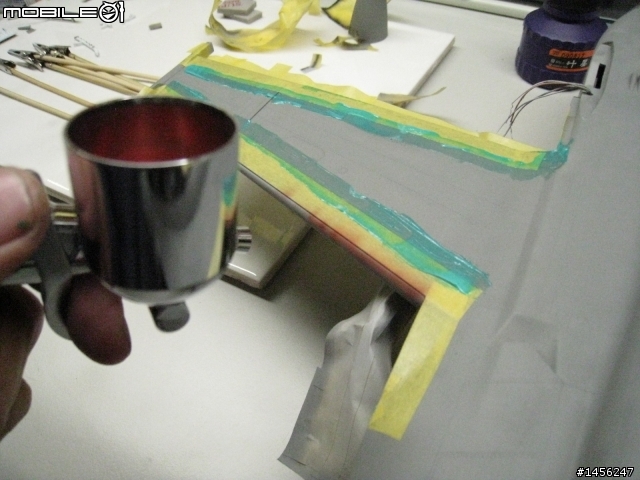

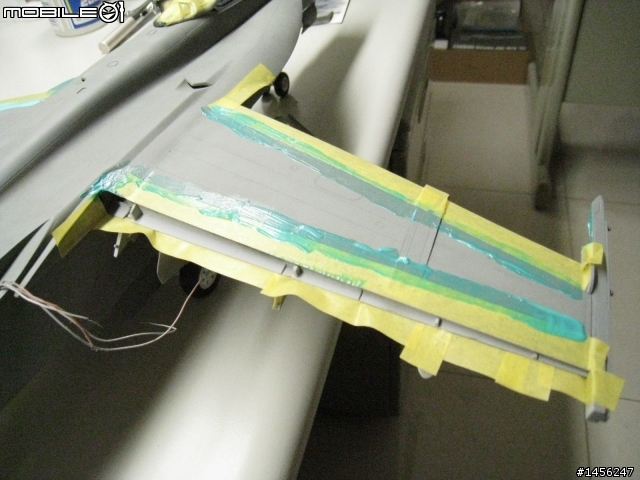

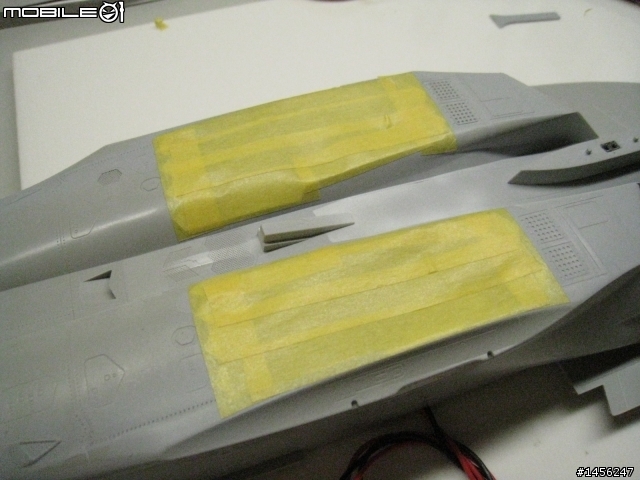

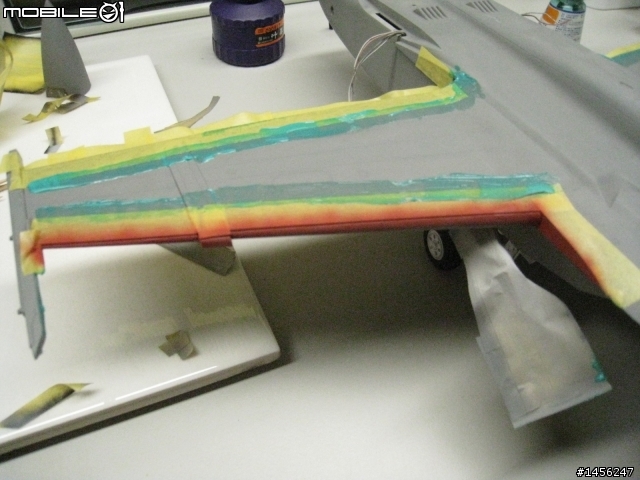

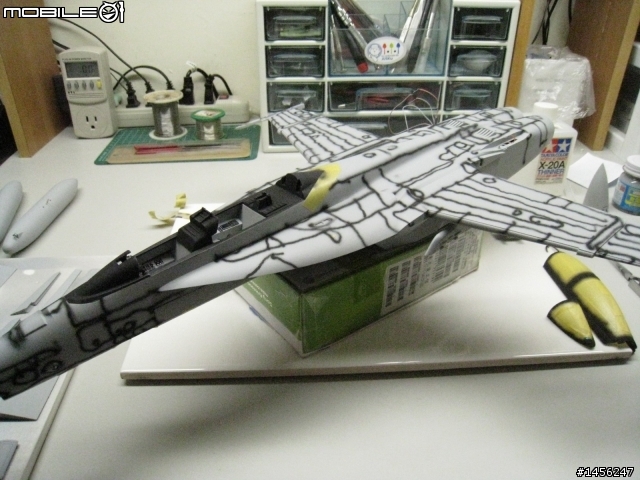

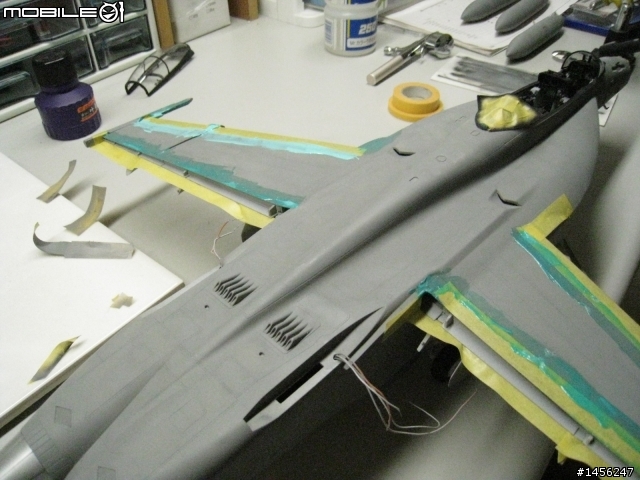

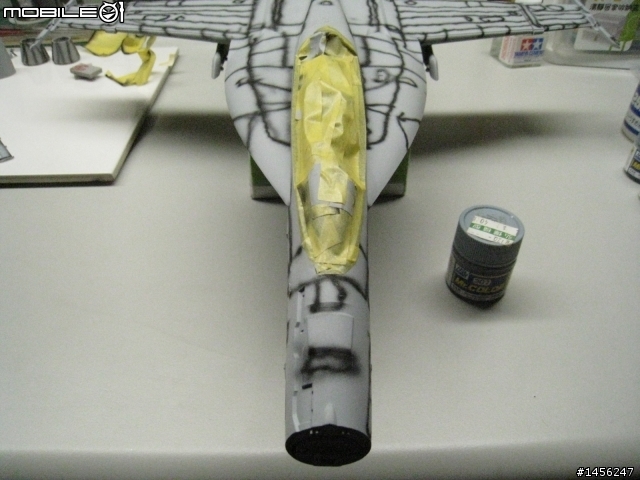

零件很多 = 打磨很多 = 要分很多次噴漆, 遮噴

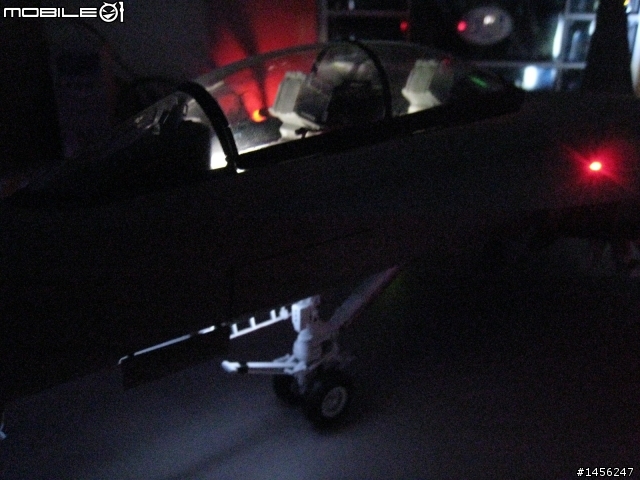

上貼紙前的點燈~

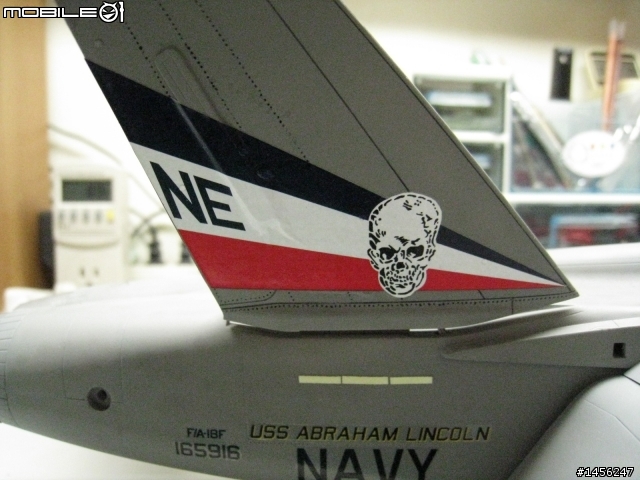

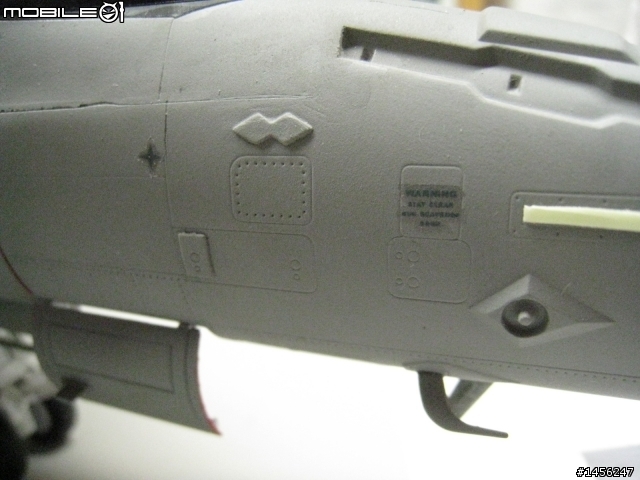

長條型位置燈的秘密在於 - 螢光貼紙~ 簡單效果又好~

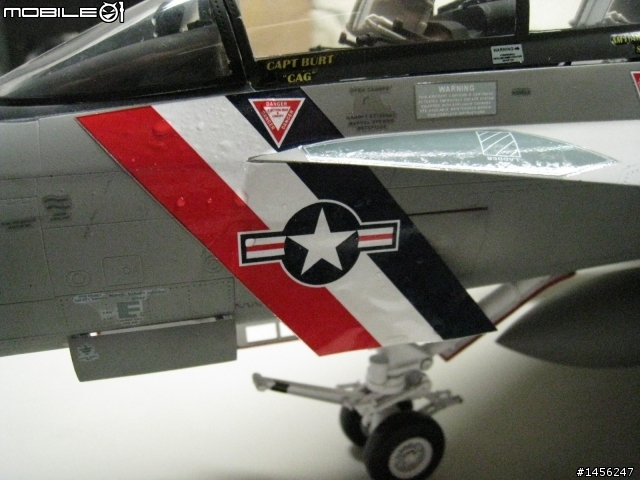

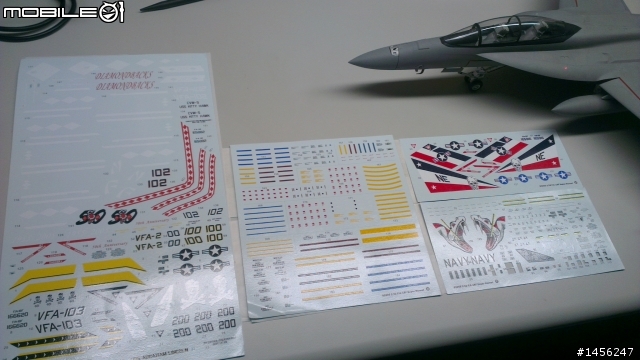

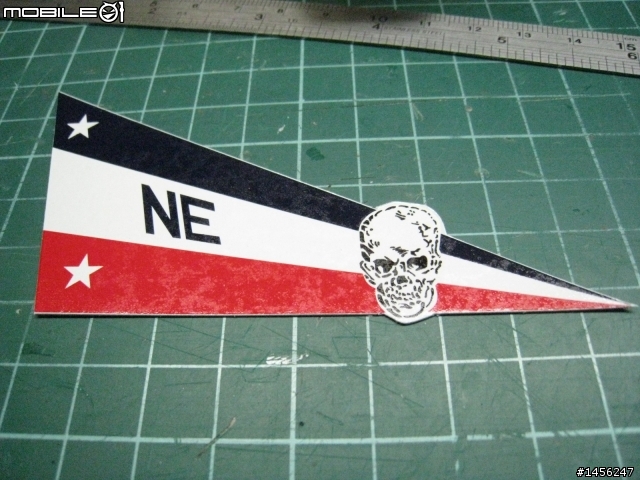

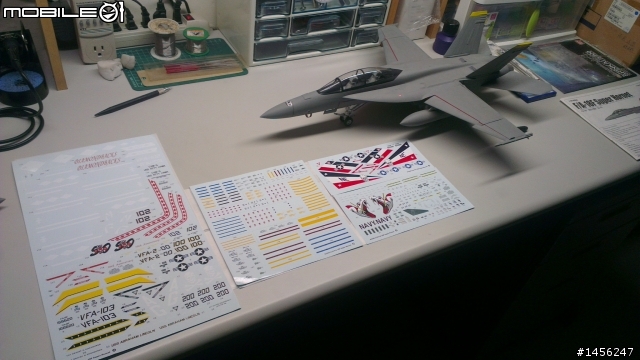

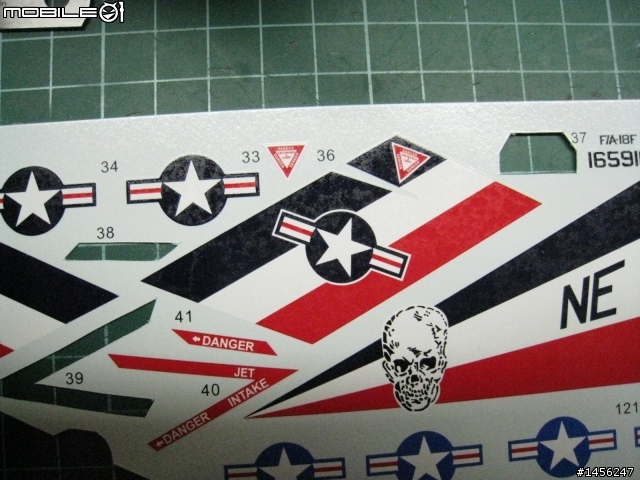

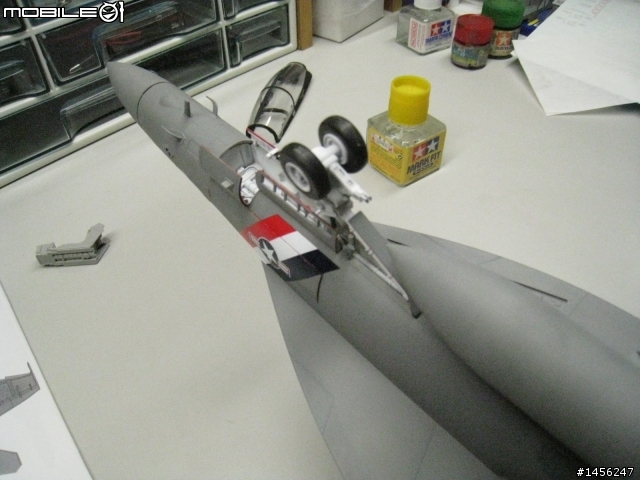

最後, 上貼紙的時光總是最快樂的~

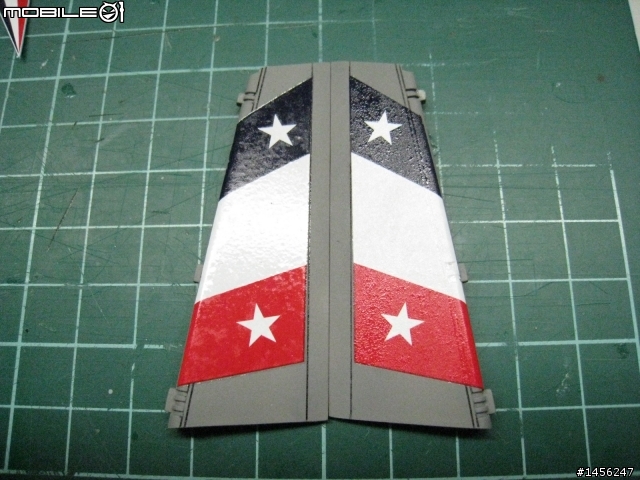

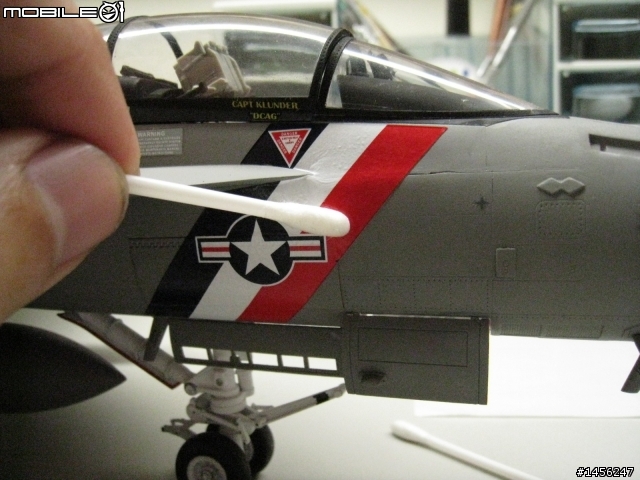

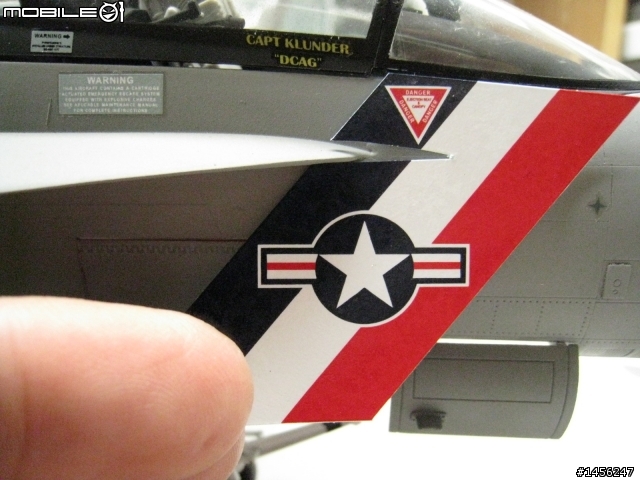

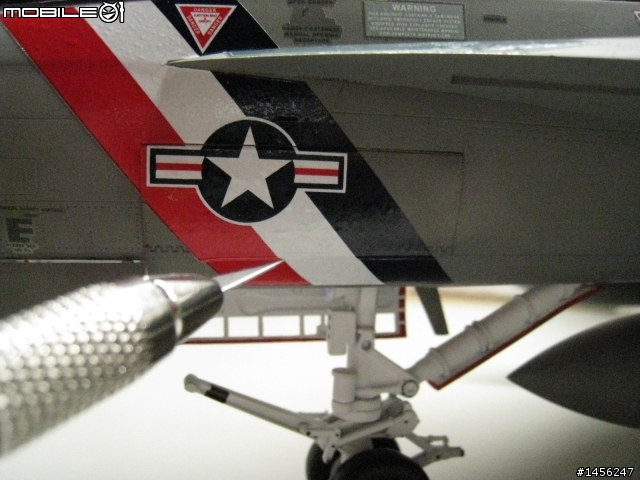

大面積的貼紙一定要很有耐心的貼, 手要巧一點, 否則很容易破. 萬一貼歪了要小心的撕掉調整....

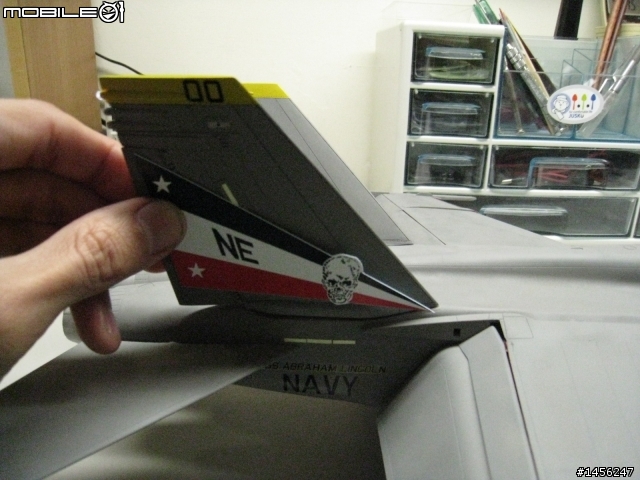

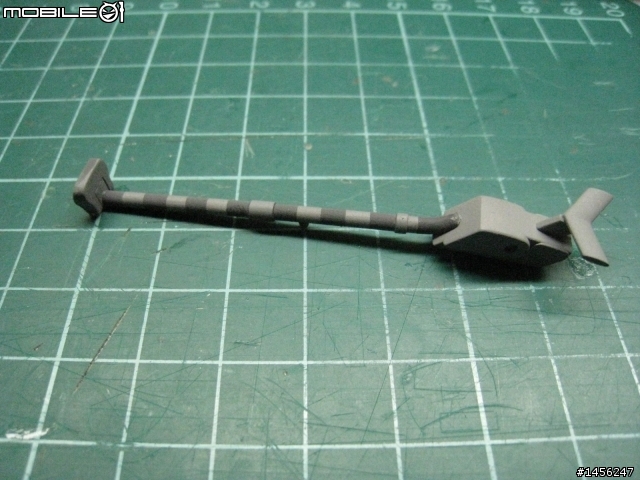

尾勾我採用噴漆的方式比較像真的, 沒想到瞎貓碰到死老鼠, 竟然跟貼紙的尺寸是非常接近的~

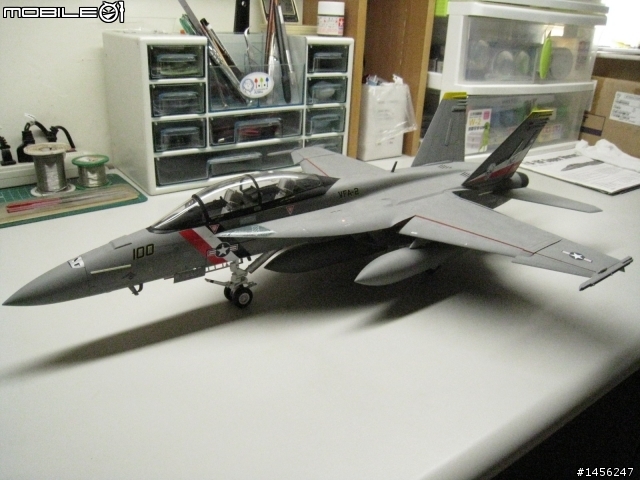

以上, 與模型同好們分享~
