DIY 80W CO2大型機台有效行程120公分*95公分,可以直接切4X8木心板

sean.hi36
個人積分：132分
文章編號：42584451

132分

樓主

2013-03-22 22:01

繼DIY 40W後,再製作大台的機子
計劃用這台雷射製作會飛的遙控飛機,或切壓克力板做透明電腦機箱...
還有用10mm厚的壓克力板,做一台A3透明小型雷雕機,以及透明3D印表機...

所有零件排列
DIY 80W CO2大型機台有效行程120公分*95公分,可以直接切4X8木心板

鋁組合材料初步組裝結果
DIY 80W CO2大型機台有效行程120公分*95公分,可以直接切4X8木心板

把80W雷射管架上去,好長啊170CM的管子
DIY 80W CO2大型機台有效行程120公分*95公分,可以直接切4X8木心板

安裝57步進馬達3A
DIY 80W CO2大型機台有效行程120公分*95公分,可以直接切4X8木心板

安裝限位的微動開關

X軸特寫,好長啊

雷射出光頭,內含3號折射鏡及2吋聚焦鏡
DIY 80W CO2大型機台有效行程120公分*95公分,可以直接切4X8木心板

X軸皮帶傳動

Y軸57步進馬達

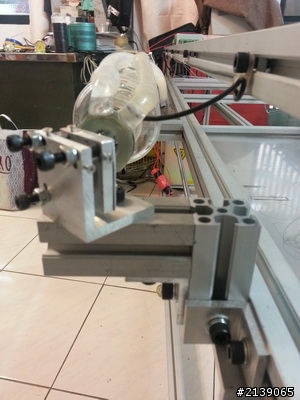

雷射管支架

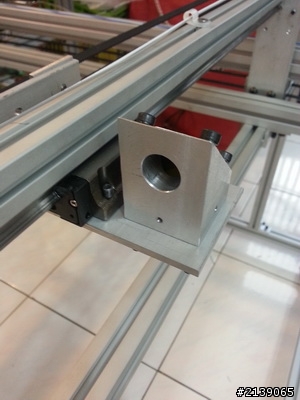

1號折射鏡

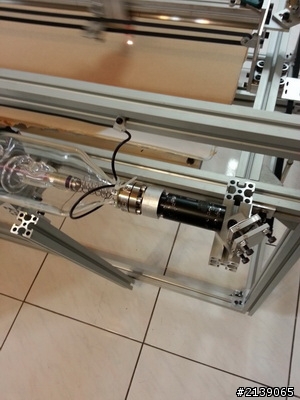

4倍擴束鏡

待續....

2013-03-22 22:01 發佈

文章關鍵字 DIY 80W CO2 機台行程心板 80 120 95

F100FD

F100FD
個人積分：555分
文章編號：46248881

555分

2樓

2013-09-21 5:07

好強大 ....
CO2管的運費應該不便宜吧?

koi1001

koi1001
個人積分：1754分
文章編號：47107943

1754分

3樓

2013-11-08 22:34

sean.hi36 wrote:
繼DIY 40W後,...(恕刪)

樓主太威了，期待後續~15151515151515

劉小成

劉小成
個人積分：3分
文章編號：47283007

3分

4樓

2013-11-19 9:18

真不錯~!這樣搞起來要多少呀，版主真是厲害呀~!強~!

sean.hi36 wrote:
繼DIY 40W後,...(恕刪)

andy2212

andy2212
個人積分：1分
文章編號：50926313

1分

5樓

2014-07-03 13:16

不知道這樣一台搞下來要花多少錢?
可以報個價嗎?

路過的微風

路過的微風
個人積分：489分
文章編號：50930667

489分

6樓

2014-07-03 17:17

sean.hi36 wrote:
繼DIY 40W後,...(恕刪)

謝謝分享

心的通透並非沒有雜念而是明白取捨

taiwnatl

taiwnatl
個人積分：0分
文章編號：51187404

0分

7樓

2014-07-19 12:45

除了40w ,您也有準備有要開團DIY這團嗎?
因為我對80w更有興趣謝謝

op771112

op771112
個人積分：6分
文章編號：51227211

6分

8樓

2014-07-22 6:28

40w 80w我都想排隊阿...

在台北我也殺上去期待大大的研討會資訊

sean.hi36 wrote:
繼DIY 40W後,...(恕刪)

AMATI銃芝旋律

AMATI銃芝旋律
個人積分：25分
文章編號：51611842

25分

9樓

2014-08-14 1:01

我比較好奇這次跟照片旁邊的財政部長申請多久...
另外推薦想玩的各位可以參考openbuild，這是一個自製CNC的專案，
他們是使用Arduino主控板作為媒介控制CNC各軸，主要核心在Grbl的韌體，
雖然目前還不成熟，換刀、調整功率這類的還辦不到，不過Arduino的主控板一片四百有找，是個降低成本的方法。

sean.hi36

sean.hi36
個人積分：132分
文章編號：51615238

132分

樓主

2014-08-14 10:16

AMATI銃芝旋律 wrote:
我比較好奇這次跟照片...(恕刪)

這台是幫Mobile01裡的同學裝的...

同樣這種尺吋裝了12套...

我也想用便宜的,但重點不在控制器,而是軟體...

如何讓軟體(AutoCAD CorelDraw)輸出簡易化,而不是難懂的G-CODE指令才是重點...

還有向量線條轉輸出時的轉換公式,造成的誤差及補差值等等...

要讓步進系統能動,其實很單純,動的正不正確才是難,這也是軟體開發的重點...
