[分享] 我的鋼彈基地！

話說被 cmin 的 我的鋼彈我的夢 毒到後就不可自拔 ～

於是，自己也開始搜集相關工具與模型。
可惜的是正版「壽屋 M.S.G 格納庫」很難全部入手，加上根本沒塗裝經驗～
最後決定買陸製品替代，避免塗裝失敗又很浪費金錢 ...


為了隨時記錄方便，圖片畫值就不太令人滿意，敬請見諒！


****** 購入 ... 2012/3/18 ******

網路購入陸製品，可惜目前只有 No.1 ~ No.6 系列，其餘編號拍賣網找不到...

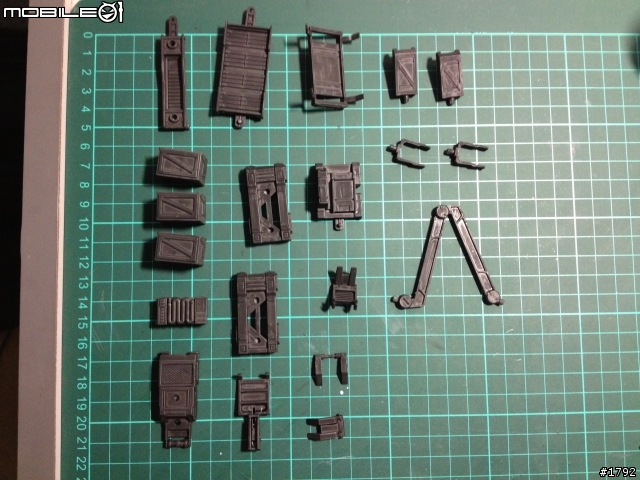

全部大略組合，再決定如何塗裝修正

一整個塑膠感好嚴重～

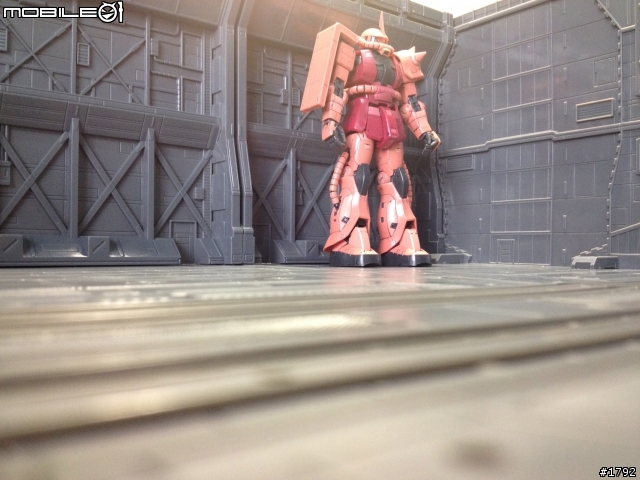

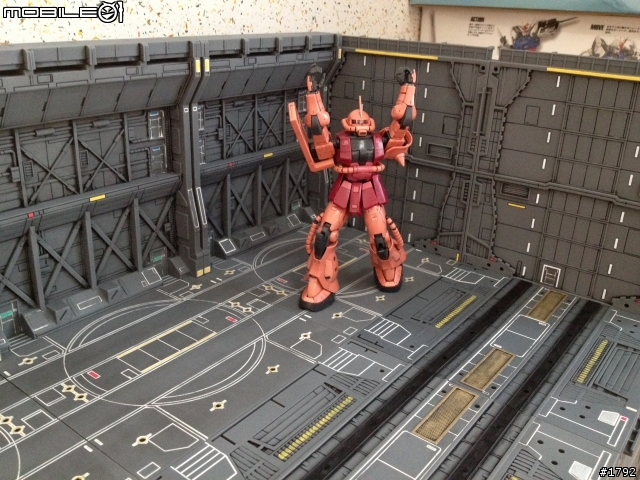

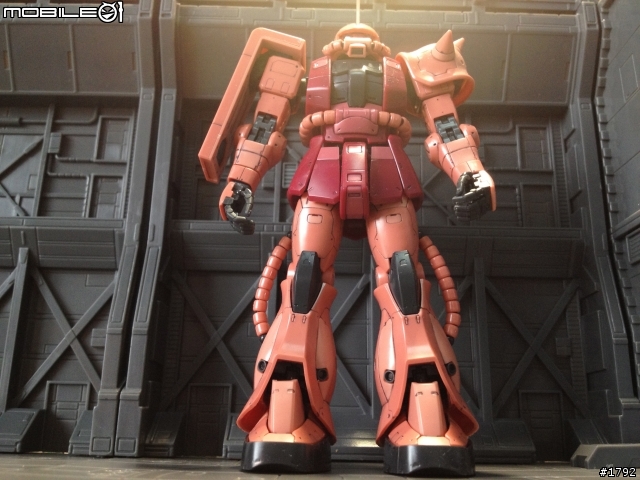

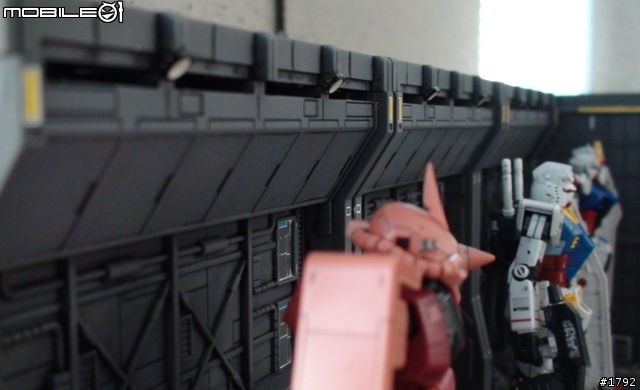

這個角度不錯～ 有巨大感！




****** 接續 ... 2012/3/28 ******

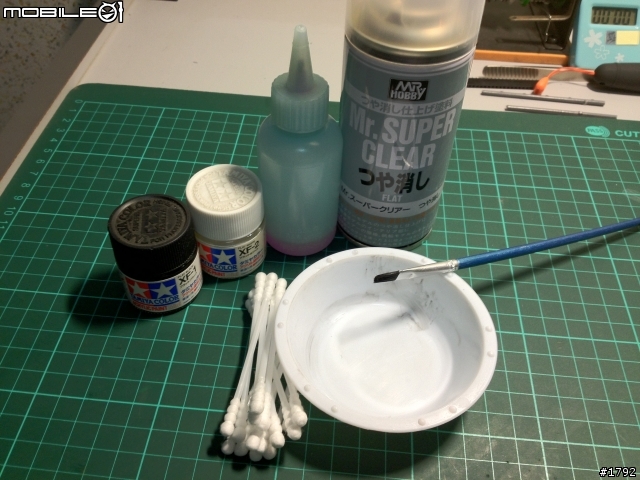

接下來採購塗裝顏料，經店家建議後使用 水性塗料 比較沒刺鼻味道，用酒精也可以稀釋。
店家也建議順便帶一罐 霧面透明漆 回去，若是懶得塗料就直接噴一噴以減低塑膠感...
再去美術社買個簡單畫筆與調色盤～

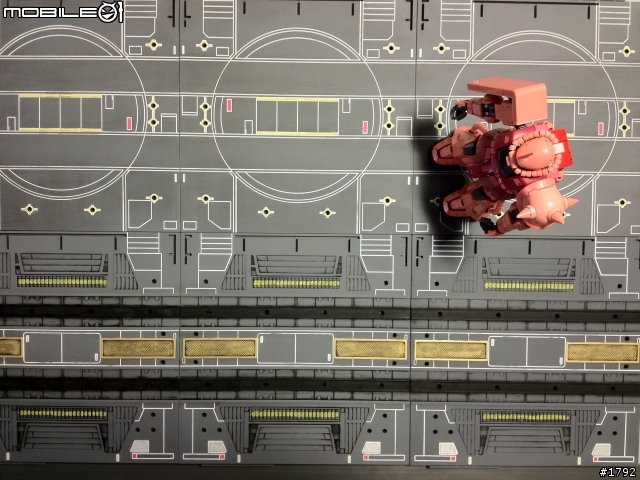

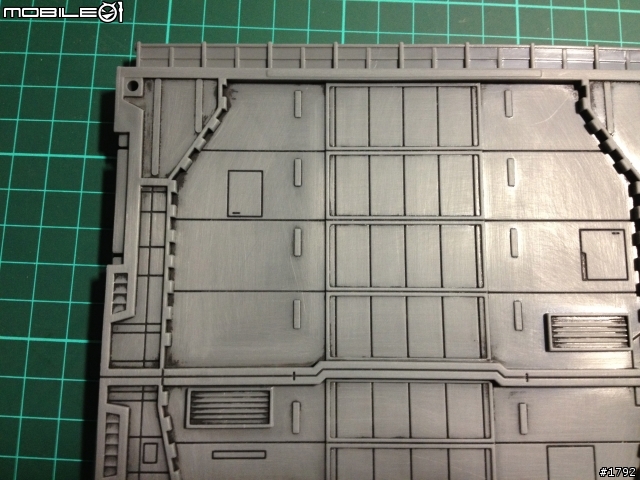

一開始選擇最簡單的地板開始動手～
結果，簡單的入墨線花了三天，因為會有塗料溢出必須用酒精慢慢擦掉...

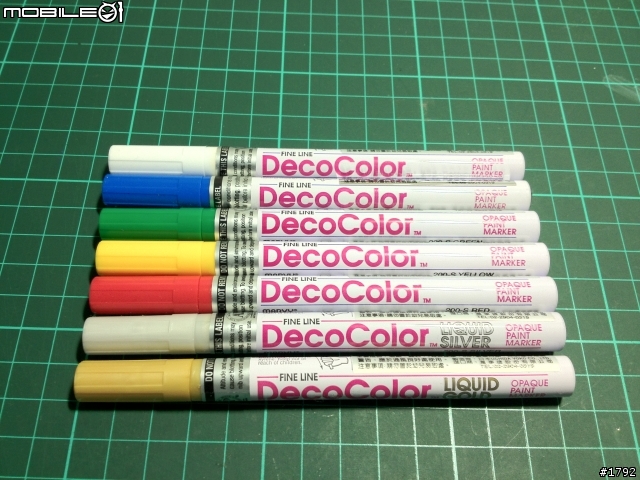

接著又去買 油漆筆 ～ 一整個不照規矩來，連店家都搖頭！
這還是跑到美術社買的，優點快乾不會黏黏的，味道也不是很臭，價錢不是很高！

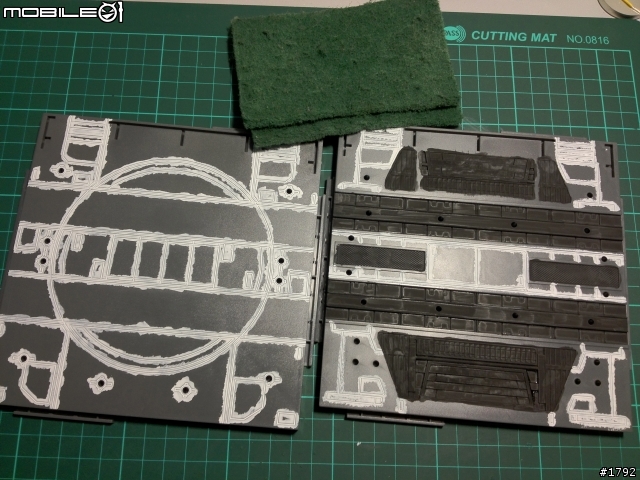

後來無意間發現塗料可以被慢慢摳掉，於是發神經的拿起菜瓜布加水慢慢刷～



噹～ 噹～ 不僅刷掉多於塗料，還順便霧化！



因為，入墨線與霧化速度加快了～ 當然進度超前！

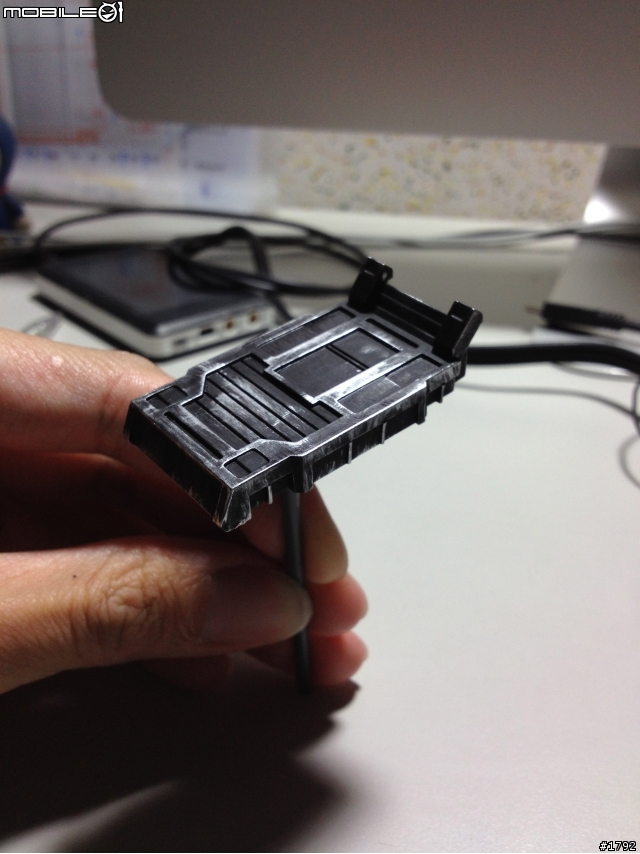

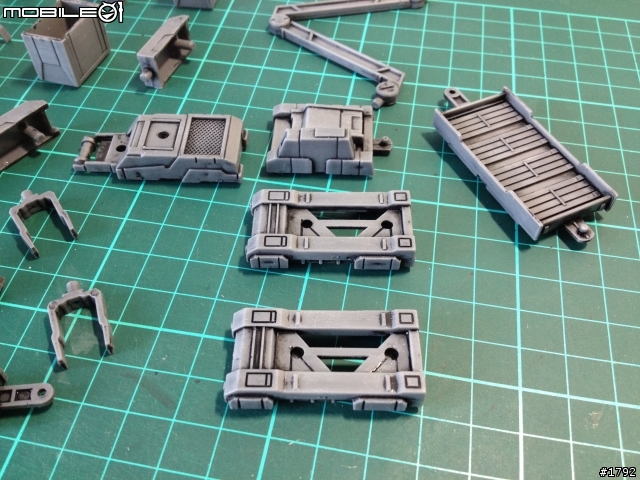

有時間就開始練習正規塗裝，先打底再塗料～

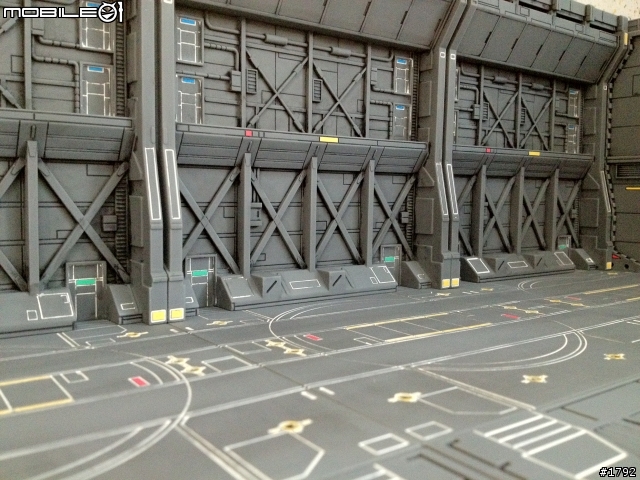

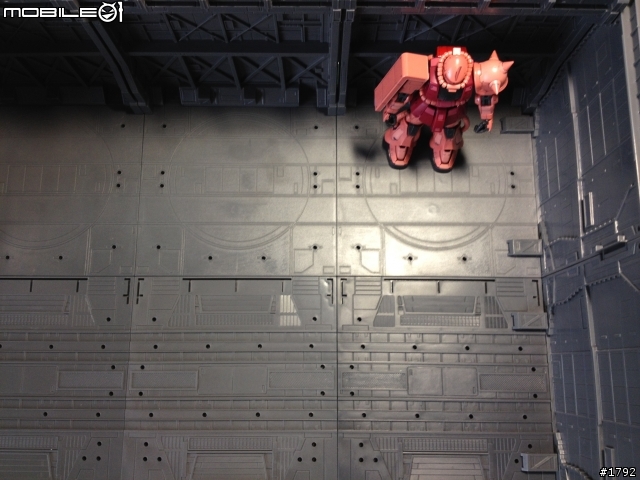

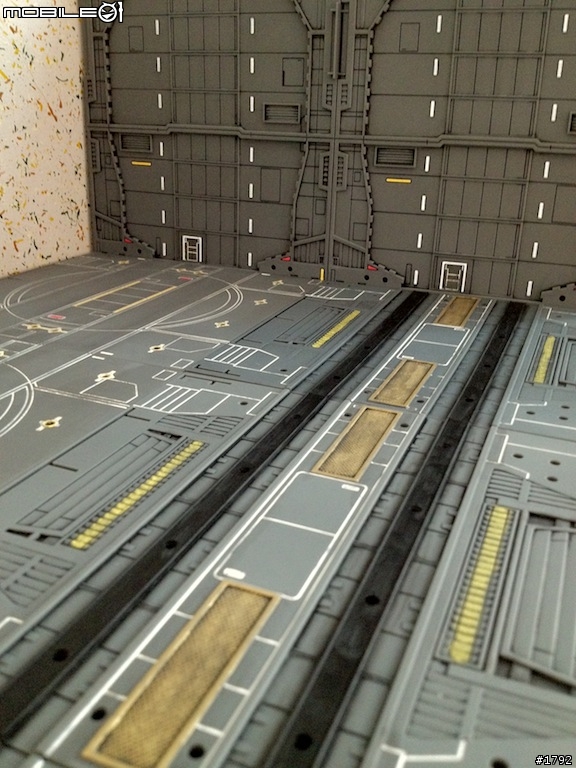

整個金屬厚重感都有了～




****** 接續 ... 2012/3/30 ******

今天一大早就把昨天晚上刷好的塗漆 ...


等消光漆乾後，試組 ...

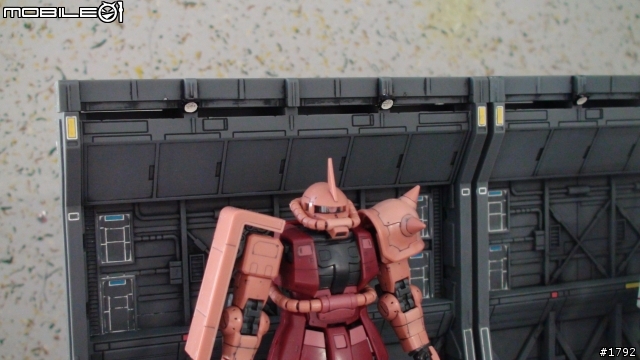

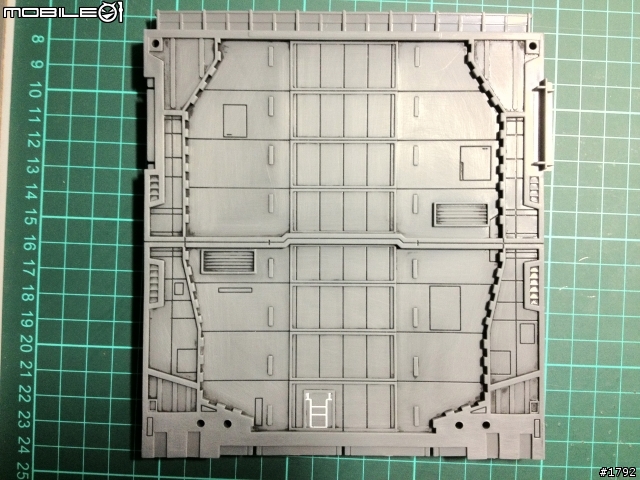

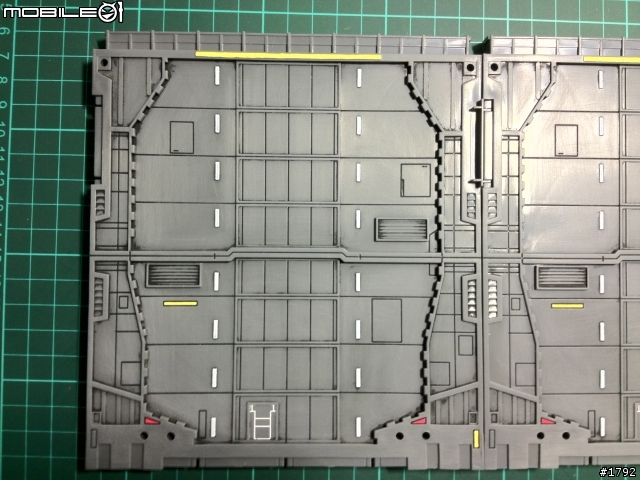

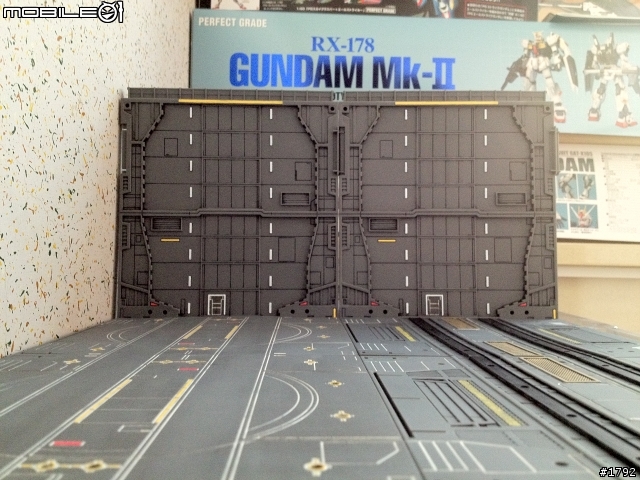

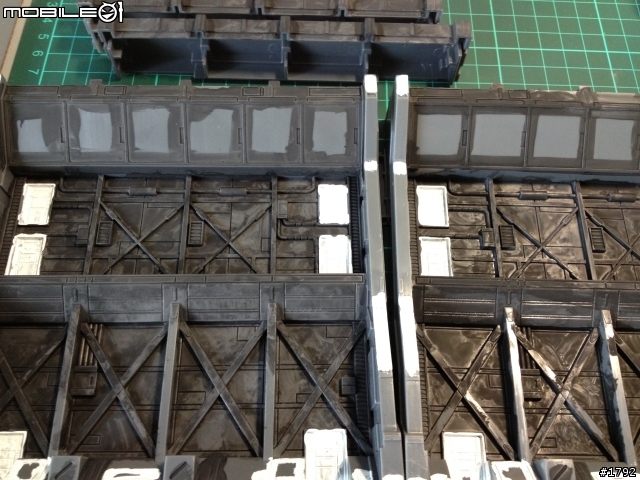

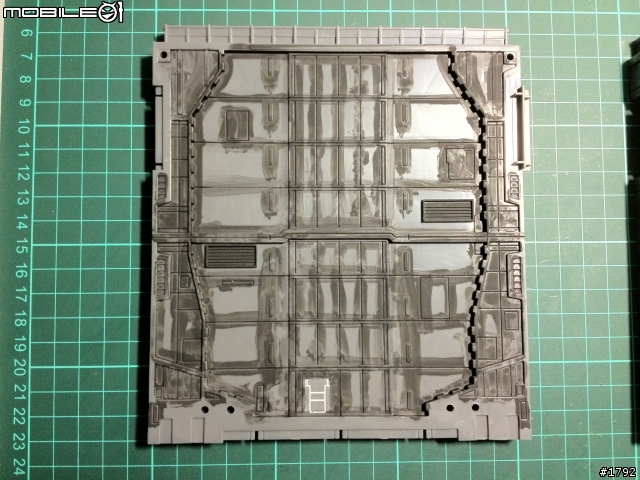

中午抓時間把剩下的主墻入墨線 ...
估計一片大概要刷三十分鐘，晚上再來慢慢刷！


晚上吃飽飯就拿著菜瓜布刷一個鐘頭 ～ 這才一片而已！




****** 接續 ... 2012/3/31 ******

經過一晚的刷洗，今天早上在噴上保護漆 ～

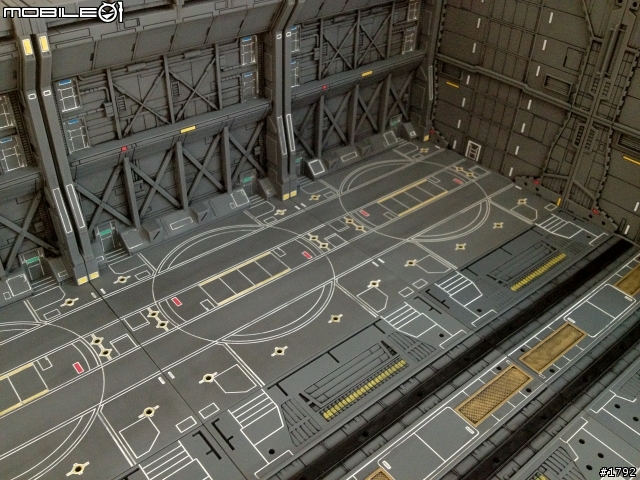

感動 ～

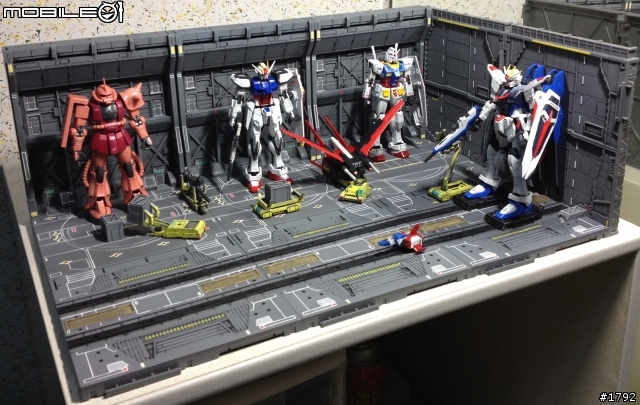

爆肝三倍速的趕工 ～

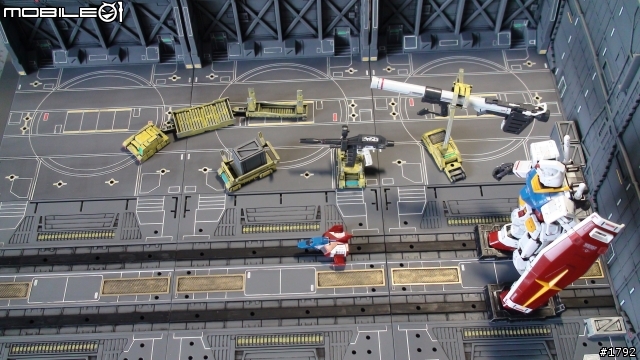

接下來是 地勤機組 ～


繼續刷洗 ～

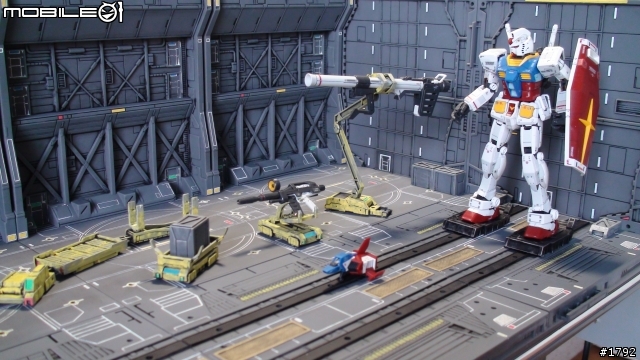

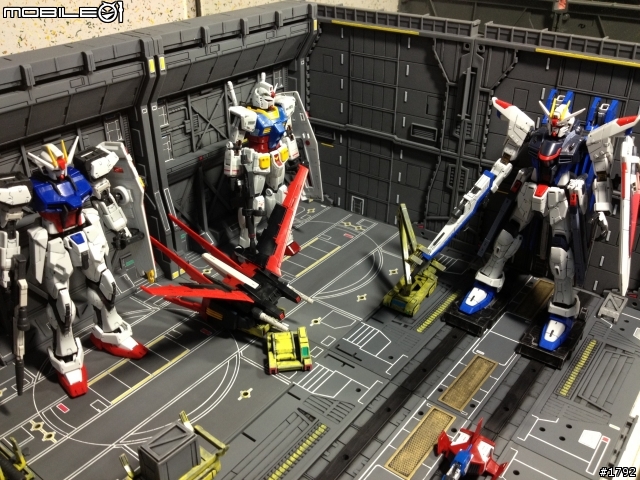

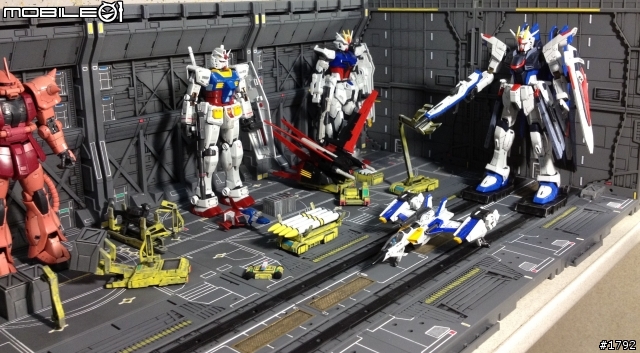

****** 場景 ******










****** 接續 ... 2012/4/4 ******

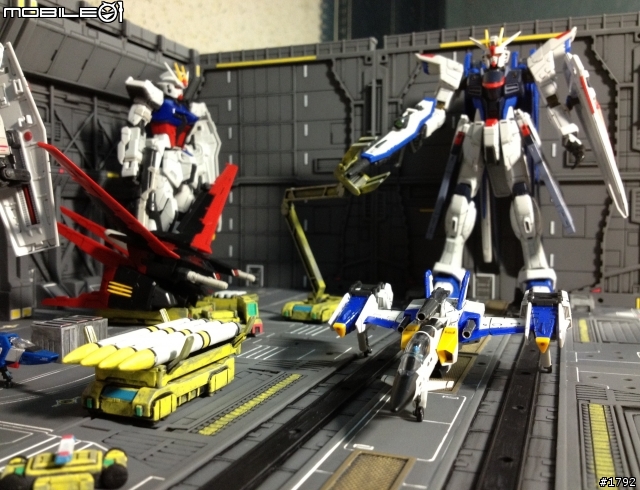

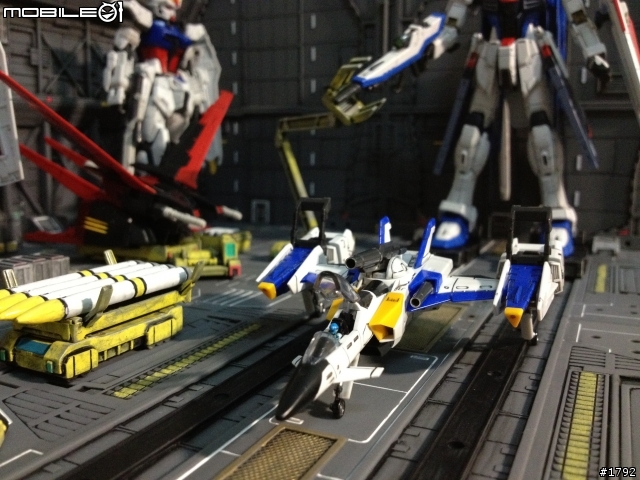

增加小飛機 ～ ！



以比例來說，空中霸者體積相當可怕！



第二期工程 主牆燈飾製作！

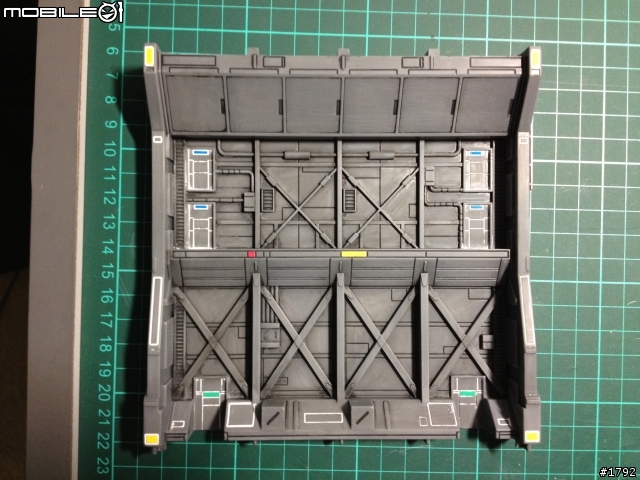

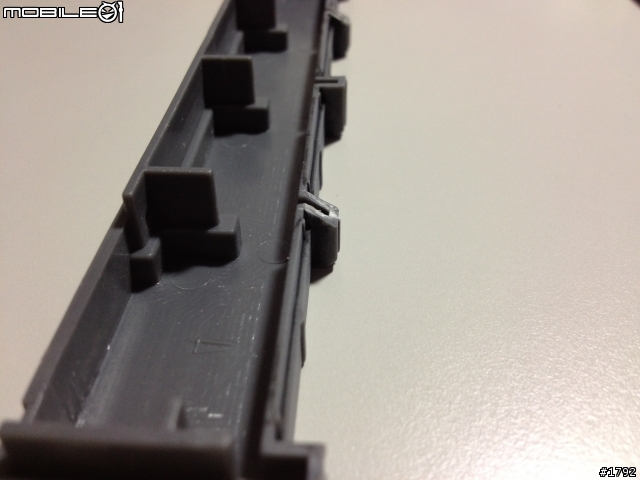

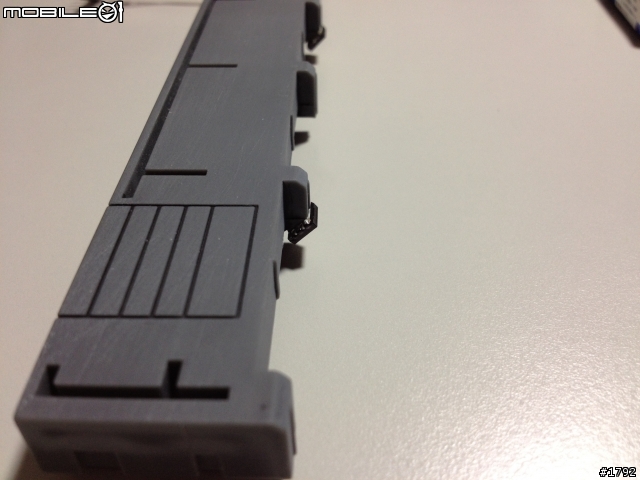

原本主墻連接座拆下，削掉邊角以便安裝ＬＥＤ

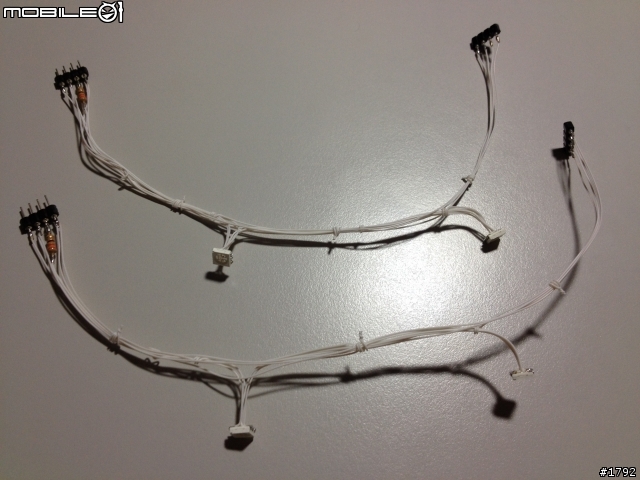

製作彩色ＲＧＢ線路 ～ 工程師個性都 “牙起來”！

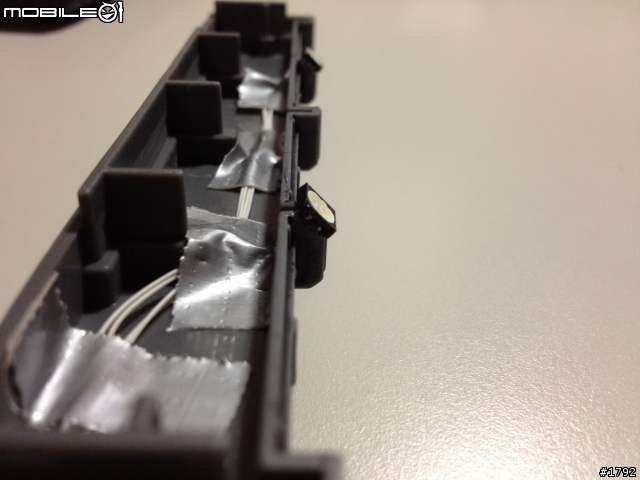

按排好線路，把ＬＥＤ黏上並塗黑消光 ～



試組情況良好，只是有點卡到邊角 ...



接上控制線路！


試做測試


正式上場測試




****** 接續 ... 2012/4/7 ******

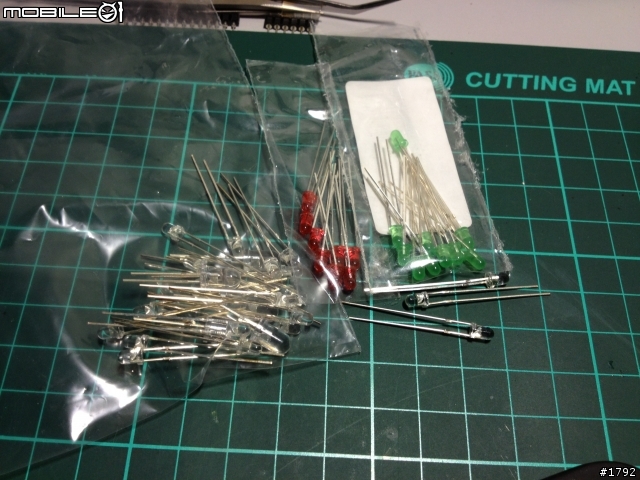

接下來是地板燈與跑道燈製作 ～ 建議購買非聚光透明的ＬＥＤ

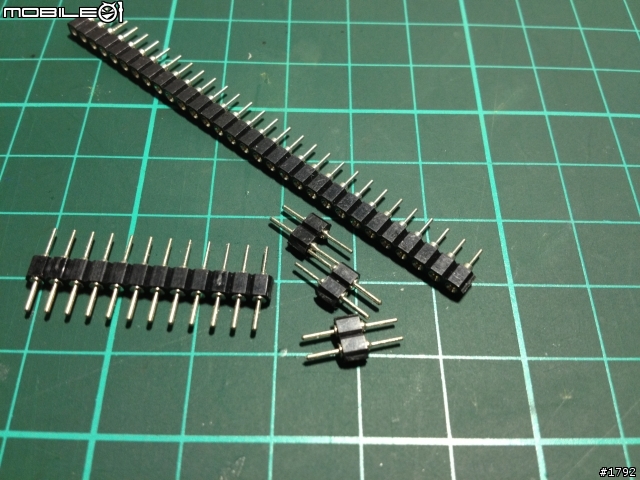

這是“圓針腳座”，拿來當成連接端子！
（有些無良的模型商會拿來當成 噴射嘴 販售，這一整條沒幾元）

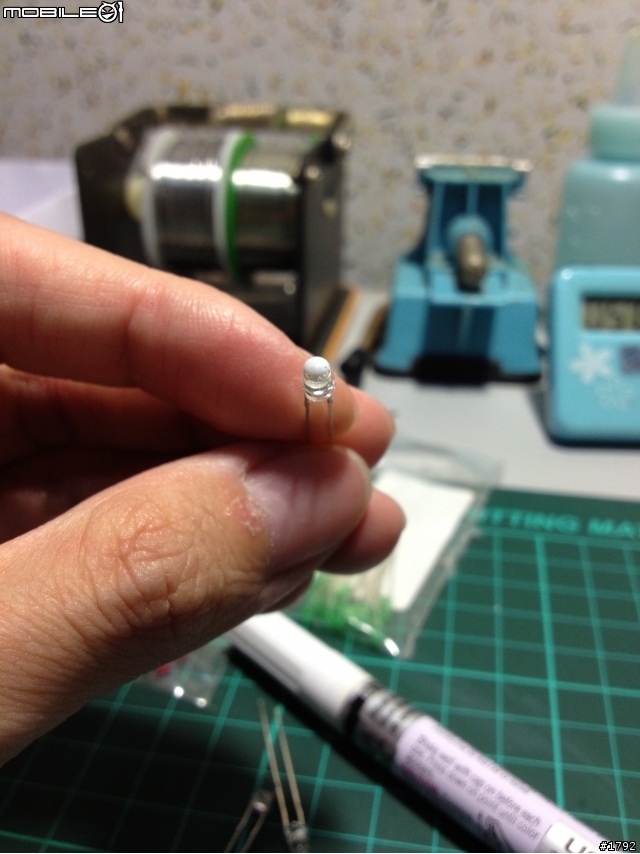

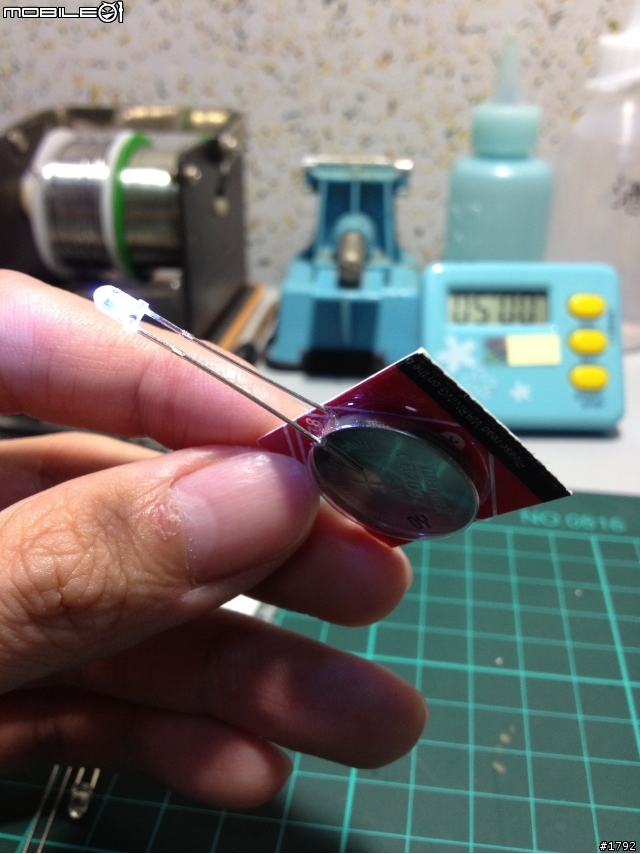

用 CR2032 當成臨時檢測ＬＥＤ電源，不要裝上去後才發現不亮情況！


這就是用聚光型ＬＥＤ感覺，一整個亮到爆～


異想天開塗上白漆，還是沒用 ～ 最後還是乖乖的用電阻限電流

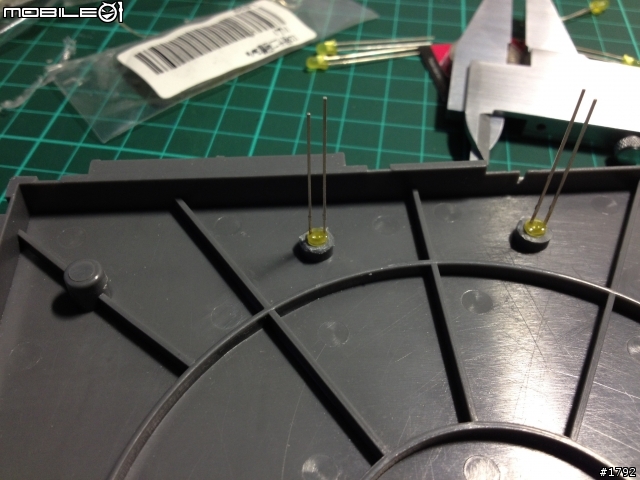

原本腳柱挖空當成ＬＥＤ固定孔，正好是 3mm ＬＥＤ 孔距 ～

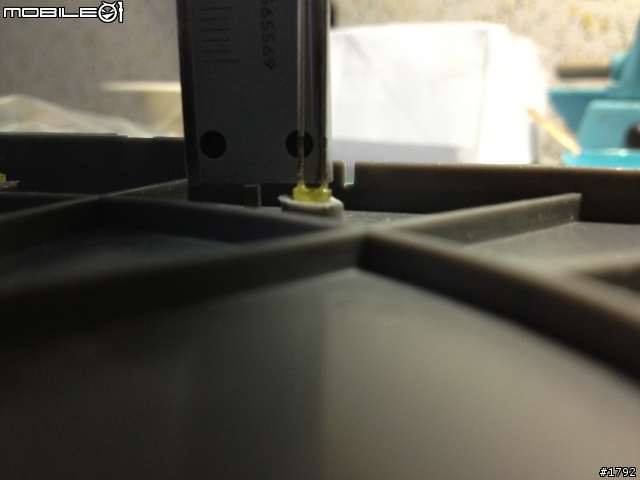

用游標卡尺確定高度，避免高高低低 ～

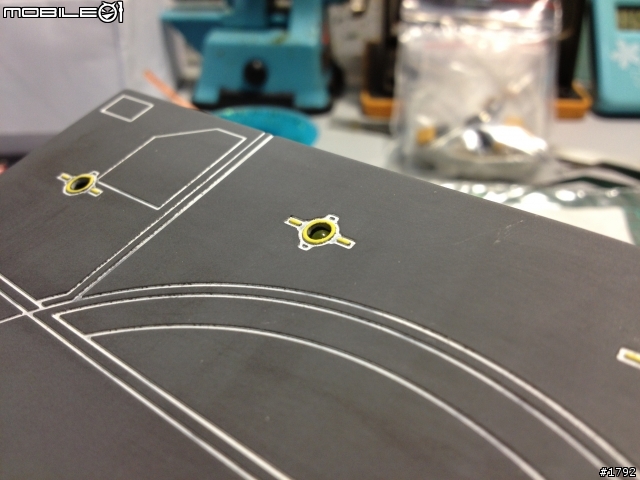

高度有控制，所以ＬＥＤ並不會突出地板 ～
這樣還能有隱藏好處，可以插上導光棒或是原本腳柱！

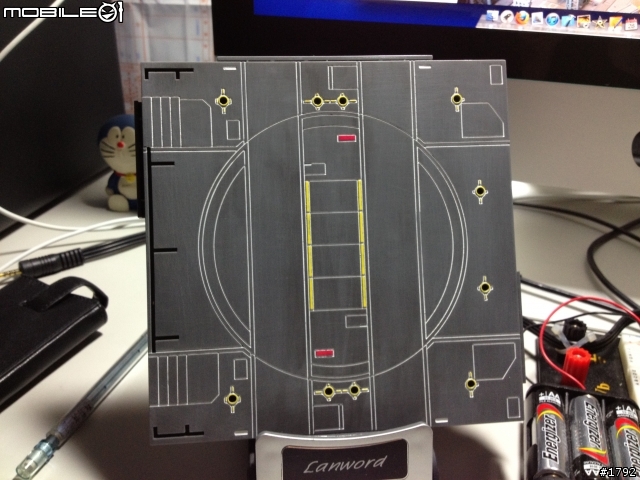

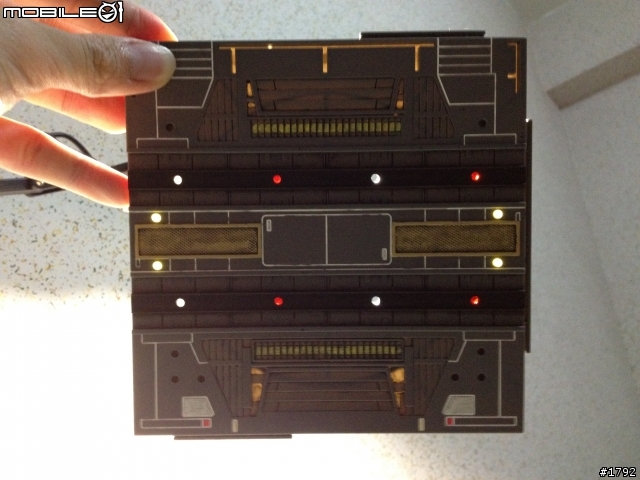

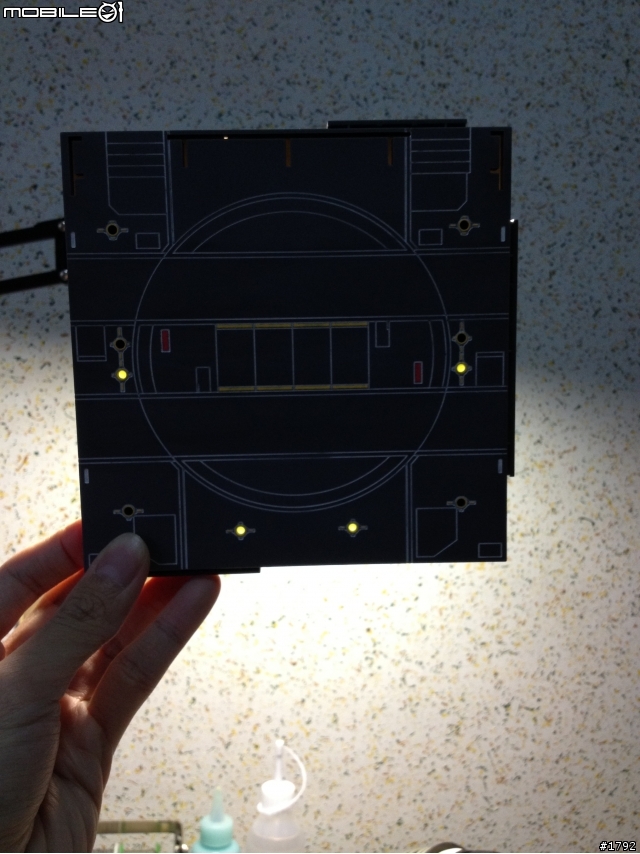

技巧！ 不一定要先接線，背光就能預看出點燈狀態～ 不喜歡，可以拔起再重插
這就是為啥不買透明ＬＥＤ原因，而且非透明比較便宜！

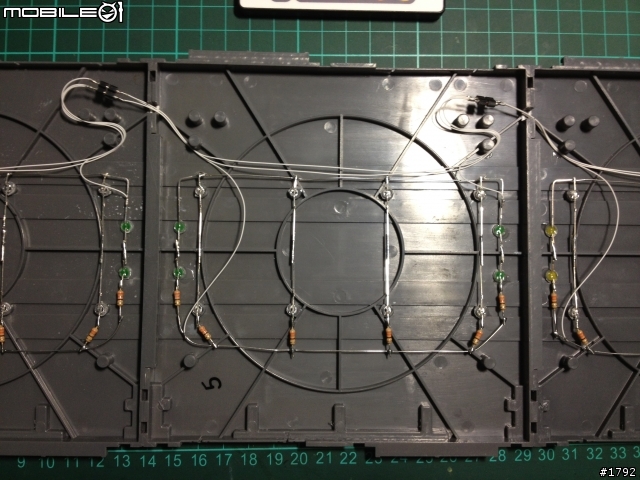

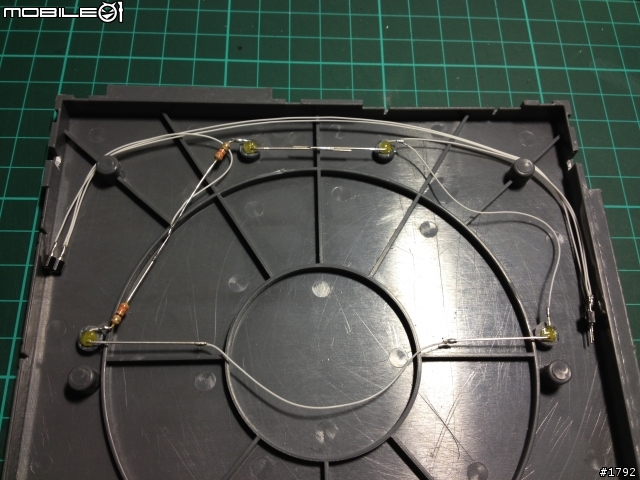

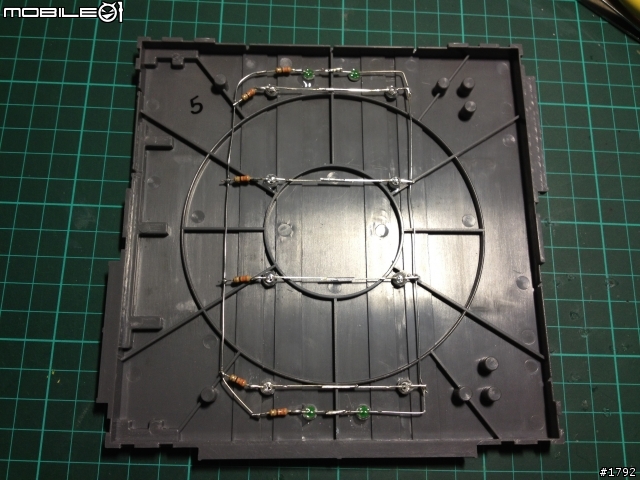

連接電源線 ～ 採以每塊單一模組方式製作，日後可以單獨接線或隨意變動！

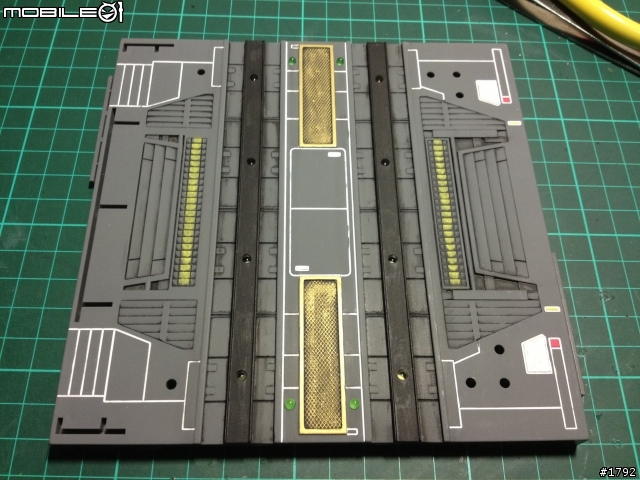

地板燈 ～ 點燈！

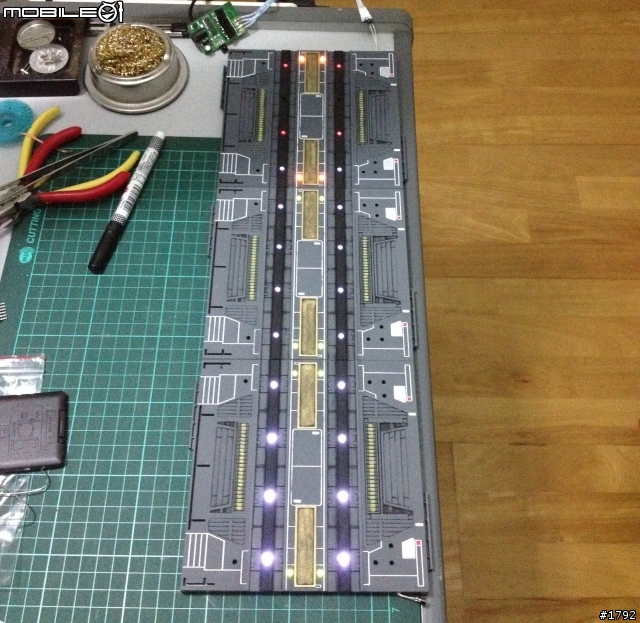

接下來 跑道燈 也是依序製作 ～



有感覺了！



跑道燈 ～ 點燈！ 沒 Fu ...

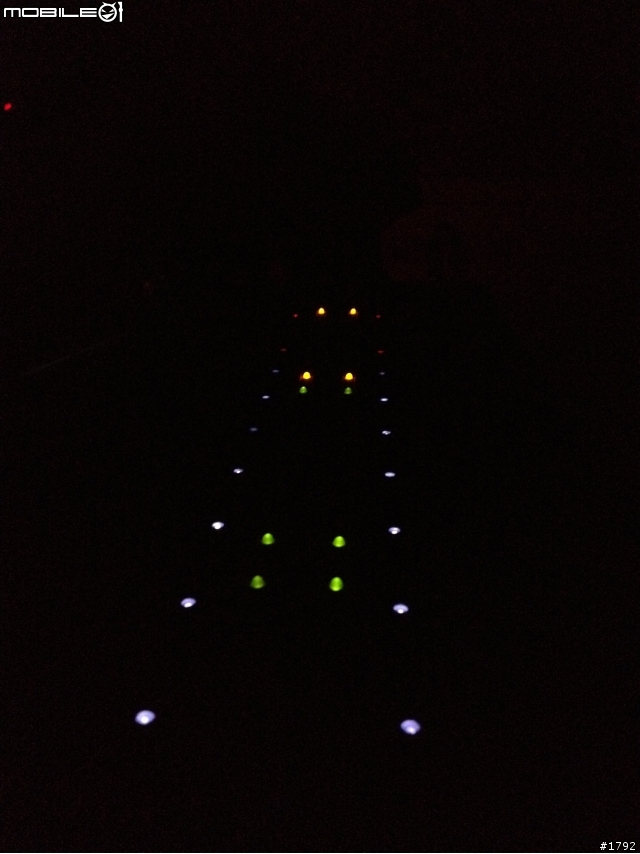

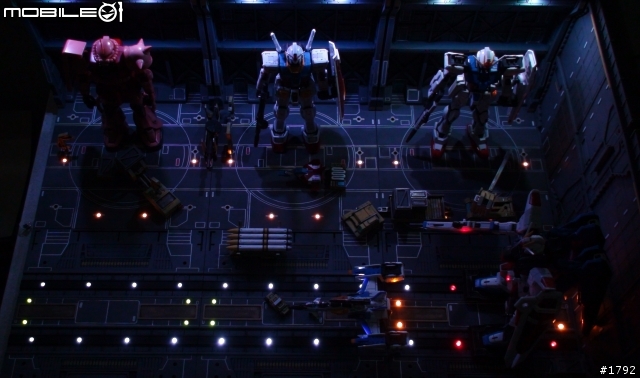

關燈測試！ 就有了 ～

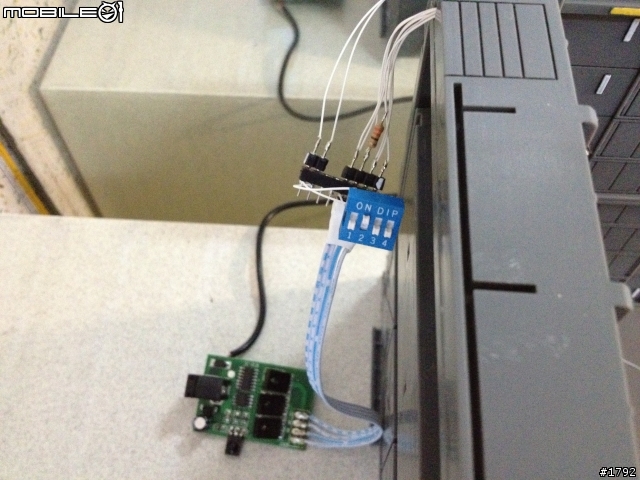

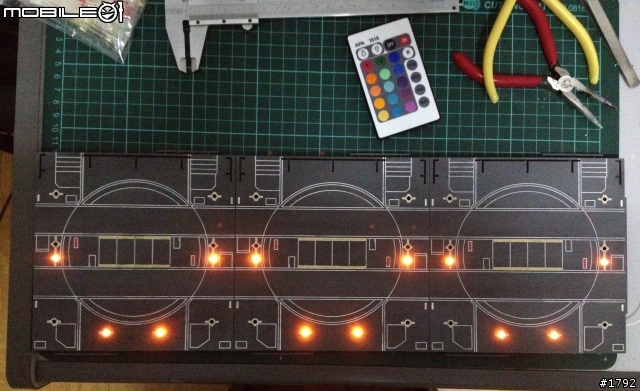

因為有買主牆用的燈光控制器，乾脆全接上 ～ 用遙控器就可以控制！
開關是決定地板燈和跑道燈是隨主牆ＲＧＢ那個顏色作變化！

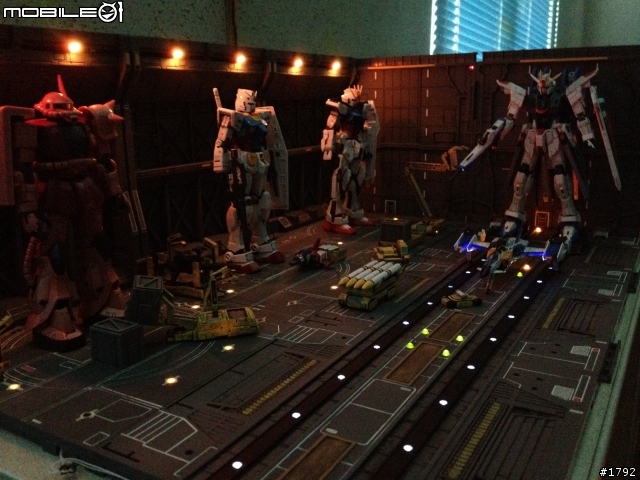

終於 ～ ！！


好想買 單眼 啊 ...



影片展示！ 有加入一點音效 ～

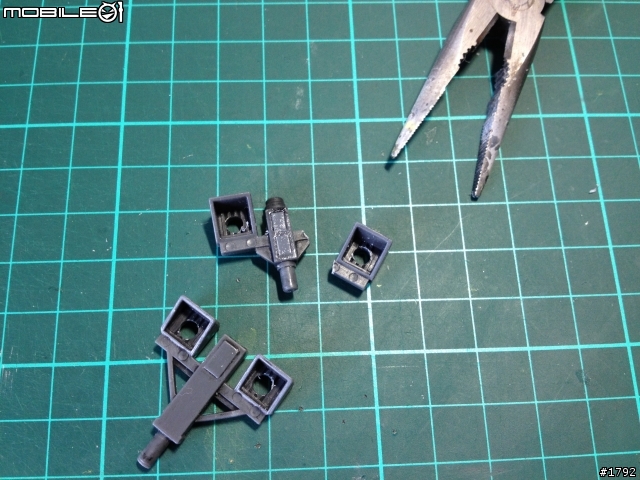

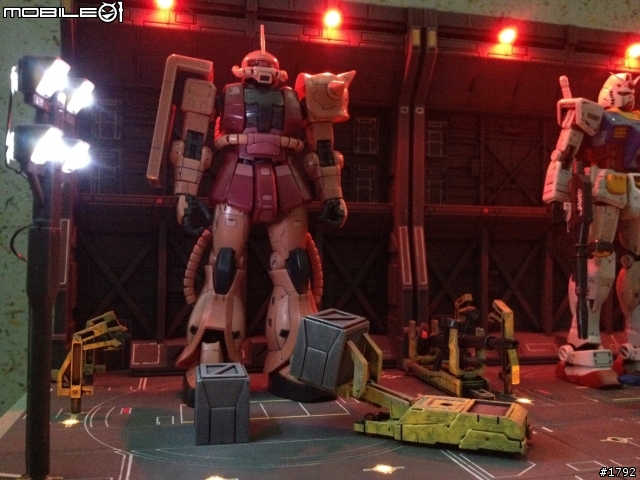

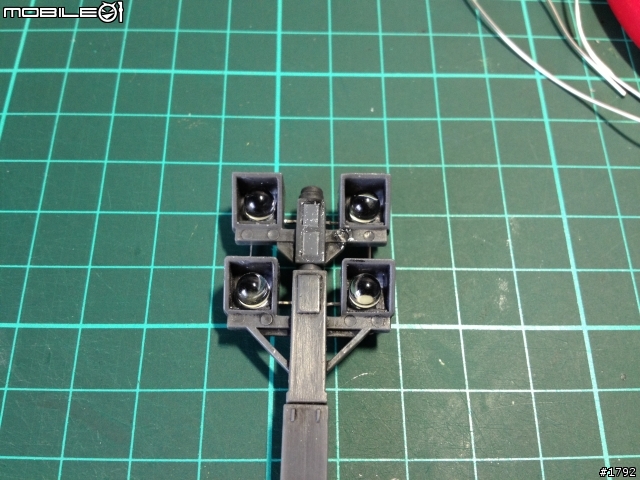

＊＊＊「製作探照燈」＊＊＊

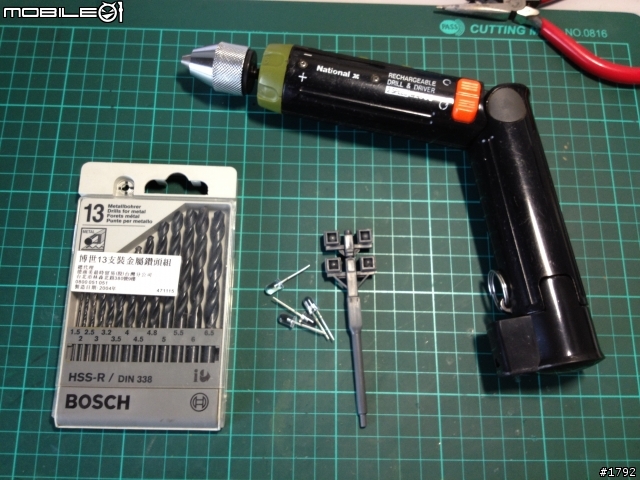

建議買整組鑽頭比較好，可以方便對應各種孔徑！


沒想到 ～ 還是斷了！ 電動起子速度太快 …
記得要用尖嘴鉗夾住比較好施力 …


斷掉的燈座用三秒膠固定 ～ 搞定！


接上電源端子 ～ 這時模組化電源就派上用場！

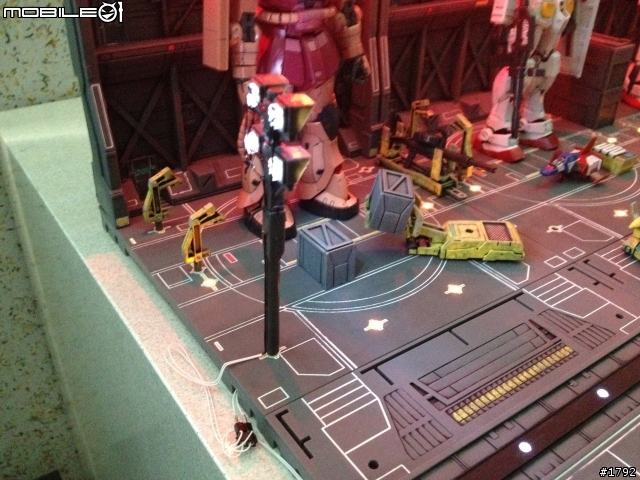

嗯 ～ 滿意！

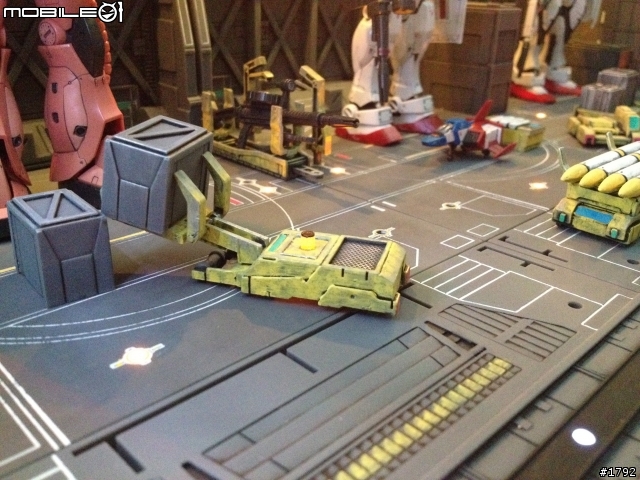

＊＊＊「製作工程車輛機組燈飾」＊＊＊

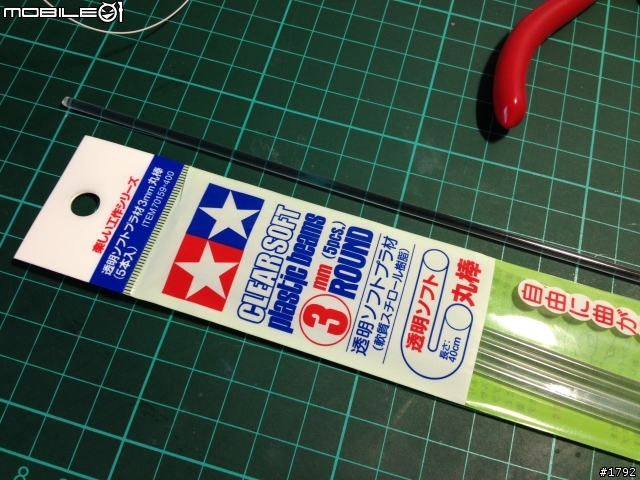

想了很久才想到的方法！ 就是購買 透明膠條 當做導光材料 ...

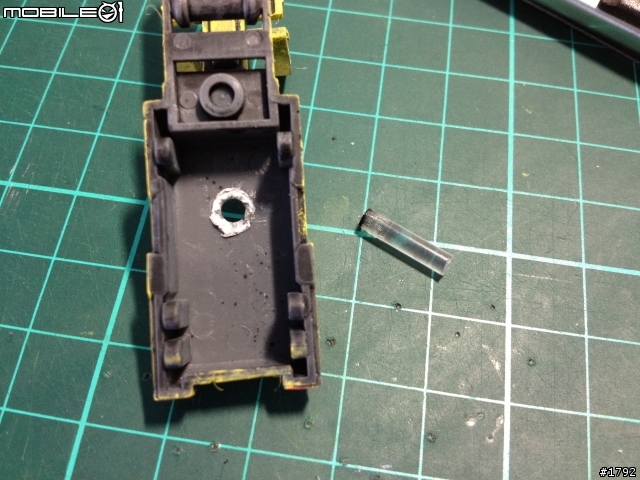

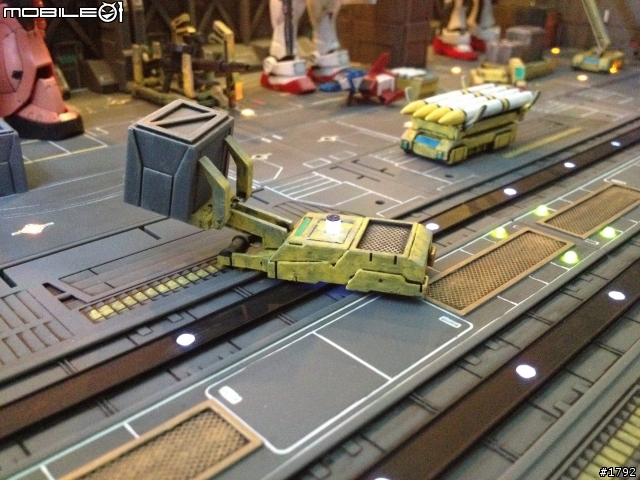

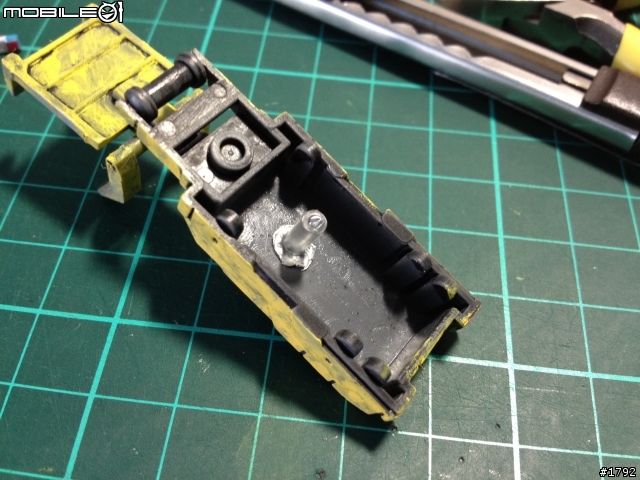

將工程車挖孔，並稍微刮花突出車體的透明膠條，可以幫助散光！


透明膠條長度正好可以車底到車頂！

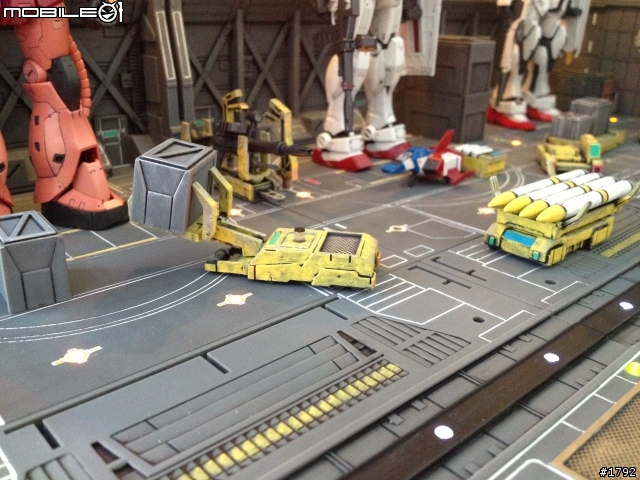

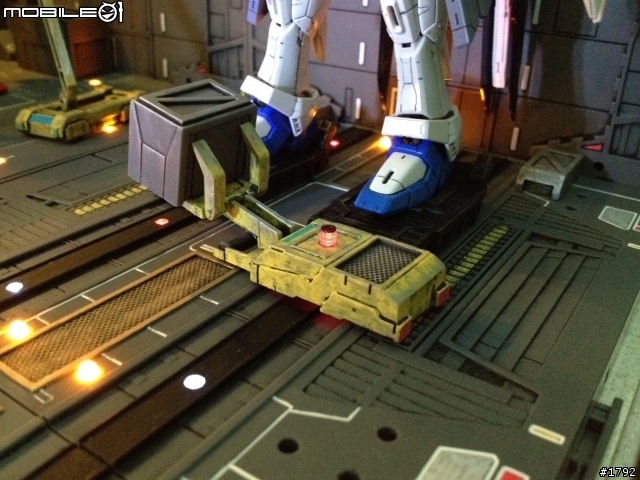

不在地板燈孔上，不會發光 ～

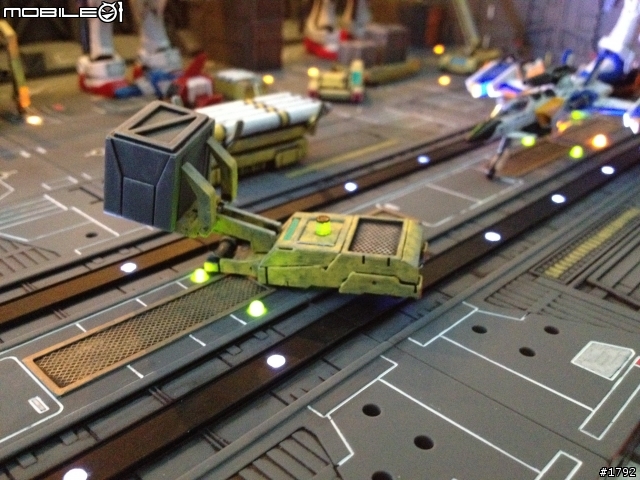

若移到地板燈孔上，會隨著地板燈變化！







****** 接續 ... 2012/4/11 ******

＊＊＊「製作地勤人員」＊＊＊

整個基地都沒人會感覺很空虛，所以遍尋網路拍賣終於找到 TOMYTEC 人間系列！
又剛好有我想要的造型 ～


人形是 1：150 的與實際 1：144 相差無幾 ～


因為沒有站臺會東倒西歪，黏在地板上又不夠靈活 ～
乾脆拿外盒包裝廢物利用當站臺，正好還是透明的！



貼上雙面膠，再把人形黏上去 ～


比例沒有差很多 ...


後來發現人形還是會倒掉，因為雙面膠沒有支撐性！
所以只好拆掉，改用白膠粘粘 ～ 白膠日後去膠也好處理 ～


****** 場景 ******









＊＊＊「製作 LED 燈飾電路」＊＊＊

有網友ＰＯ文請教如何接線！
就以基礎的接法如下圖，兩顆ＬＥＤ串聯再串一顆電阻，這樣電壓範圍從4V到7V都可以動作。
工作電壓採取 5V 原因在於 變壓器 取得方便，可以用手機不要的變壓器！
另外，串聯越多故障機率就提高，若是並聯發生單組損壞，還不至於影響其他燈飾運作。
至於ＬＥＤ安插位置，就靠網友自行決定～
頭尾的 VCC 和 GND 的導線連接是為了模組化考量，只要頭尾連接就能動作！


下圖是 RGB LED 線路，所使用的是 SMD 包裝。
運用技術與前述 LED 接線方式相同，就差在電阻值必須調整～
因為 紅色 LED 電壓較低，因此會調配不出 白光，所以阻值必須加大以限制其亮度輸出！


至於 調整 LED 的控制器都可以在電子材料店買到 ～ ( 關鍵字 4107-12RGB-C )
若有加入控制器，最好將電壓提升至 6V 比較好，因為控制電路會有 0.5V 壓降！


跑道燈的製作，可以上網拍找 「超薄 LED 流水跑馬燈」～
熱縮套管拆開後，把原本 LED 條拆除，就可以得到控制電路板，如下圖所示。
而 LED GND 腳位與 GND 相通，可以不用焊接。


線路接法如下圖。
運作原理，其實就是視覺暫留運用 ～
當 LED 1 群組交替給 LED 2 群組亮起時，會感覺很像推進...
這電路接法相當聰明，可以有效減少控制腳使用達到相同目的！
若要增加 LED 數目，只要依序增加 LED 1~3 群組即可～（123 123 123 ...）




「「「 最後完整版影片展示！」」」
