小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

卡爾齊
個人積分：253分
文章編號：18945351

253分

樓主

2010-04-21 1:30

話說三月初敗了一台CB100後
終於圓了兒時的夢想
但是卻在一個月後發現原廠電池跟副廠電池相繼老化
原因就在原廠充電器過充的問題
由於原廠充電器沒有斷電功能
所以電池幾乎都是過充而陣亡
續航力幾乎都不到2分鐘了

這個月初
再次為了圓青少年時期的飛狼夢
又敗了一台CB180Q
但因為是買空機
故有缺充電器的問題
於是經過多方考量及CB100原廠充電器過充的疑慮
所以順道買了一台iMAX B6平衡充電器

在購買前因有數個疑問

疑問一
平衡充電器有2cells~6cells的接座
但就缺乏1cell的接座
那要怎充1cell的電池

疑問二
因為CB100是1cell的電池
所以我要同時充多顆電池時要怎接

嘗試在網路爬關於平衡充電器相關文章
但偏偏這方面的探討不多
心想應該加一條一拖三的線變成3cells就好了
於是就跟左岸訂了一組iMAX B6平衡充電器加一拖三的線

過了三天收到貨了
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

於是很開心的把線接好
順便把快掛的三顆電池做操作練習
結果代誌不是憨人所想的那樣
設定好電流量把充電模式設定成Balance 3cells
按下開始

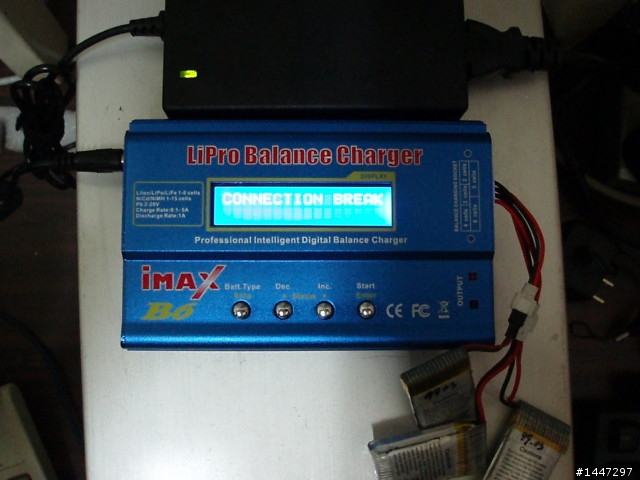

結果跳出以下訊息
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

哇勒OOXX
看說明書我的設定模式沒錯阿
於是把剛買來的CB180Q電池拿來試

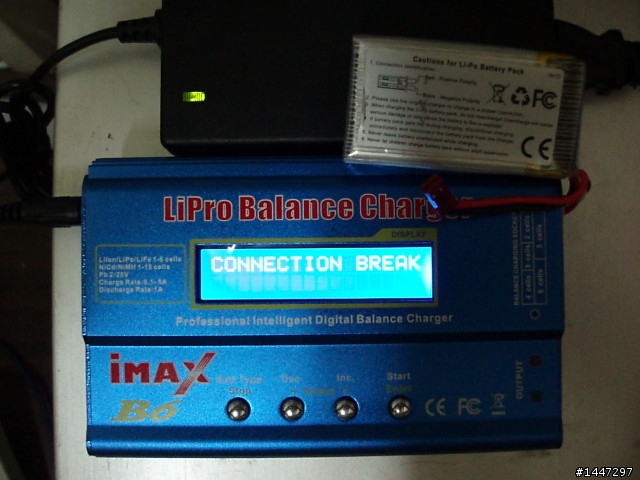

哇靠也不行
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

於是再次上淘寶找平衡充電器相關接線時
注意到CB180Q的充電器有二個插孔
經過比對後決定把線路接法改為
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

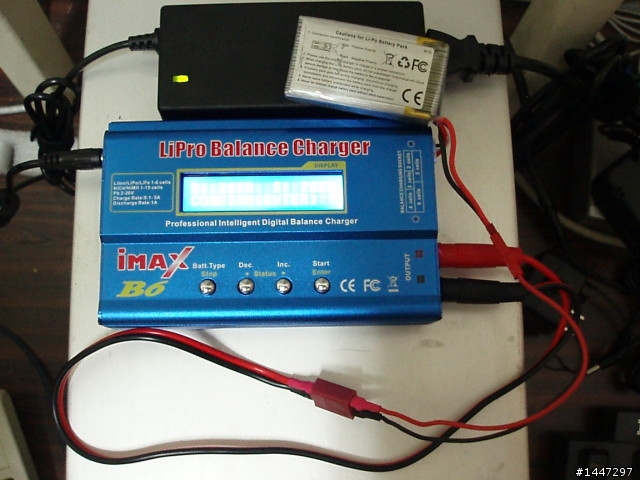

BINGO可以充了(注意右下角OutPut多了一組線)

CB180Q是2cells的
但是若1cell的電池也要比照此接法吧

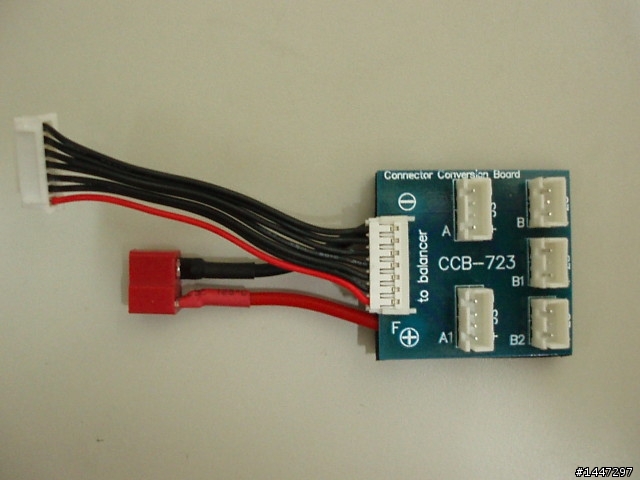

於是又到沒加蓋網拍買了這個東西
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

等了二天東西到了
再把先前買的一托三的線接好

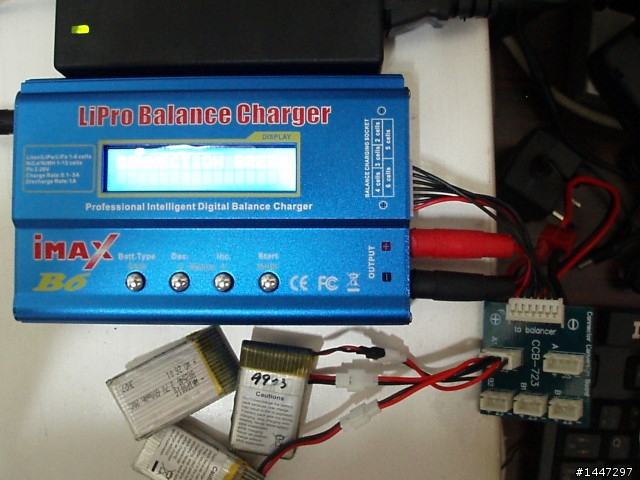

再次拿塊陣亡的電池測試
掯~~!!
還是不能充
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

逼不得已再把說明書K一遍

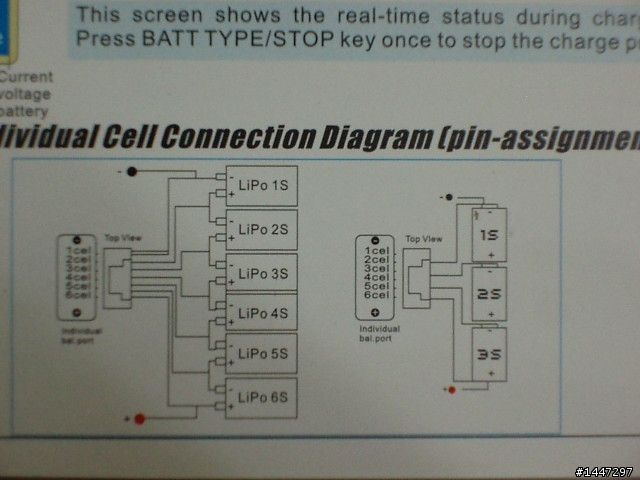

在說明書上看到這張圖
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

加上剛好同時在版上luzibin提到關於平衡充的接法

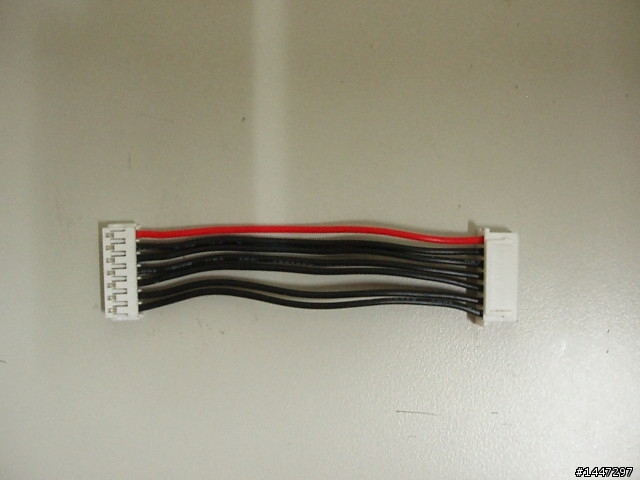

再把剛剛到貨的機絲頭用電錶一個一個腳位量一遍

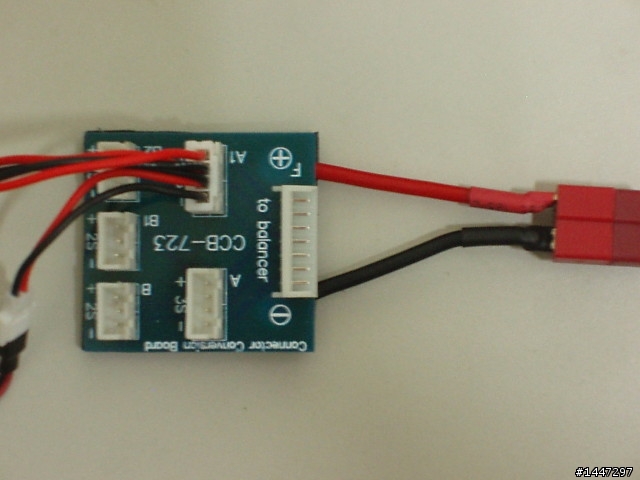

原來這張卡片有七條線
正極再第一條負極在第七條而我因為只接A1這組3cells
所以另一組A沒接電池所以等於第七腳的負極是開路的
沒有跟第一腳的正極形成迴路
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

當然不能充

這時開始思索要如何以現有的材料改造
讓我能同時充CB180Q電池
又能一拖三或者一拖二

因為賣我擴充版的賣家附了三條線給我
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

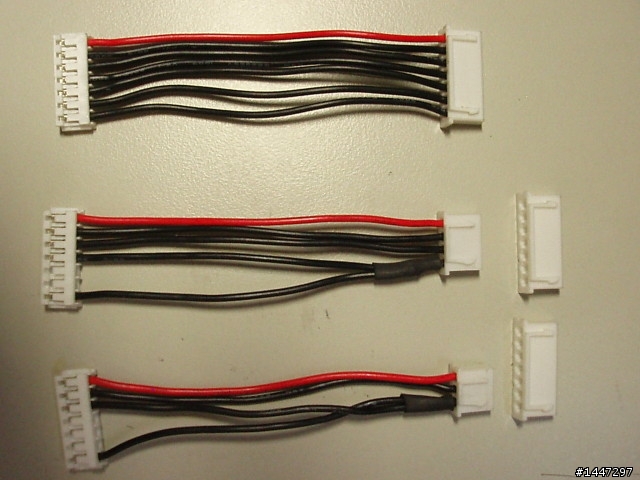

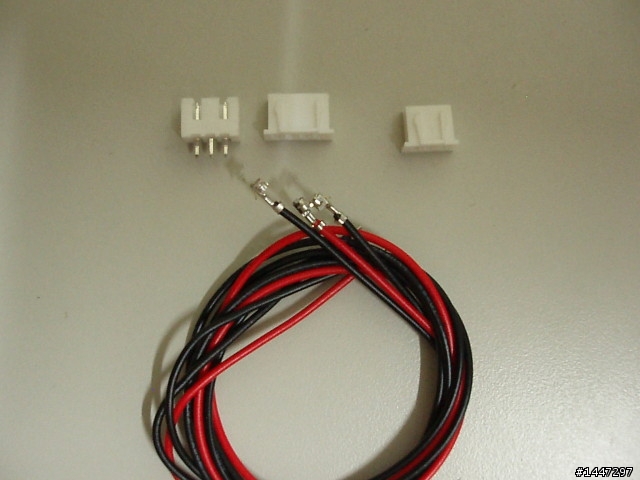

經過了比對於是到電子街買了幾個接頭跟2.5mm端子含線
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

開始改造了

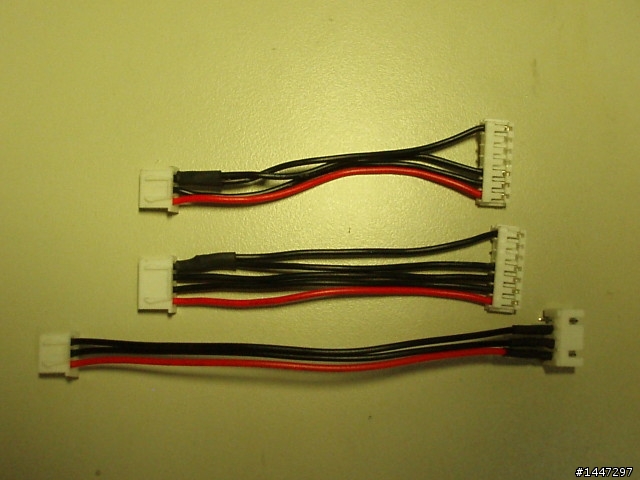

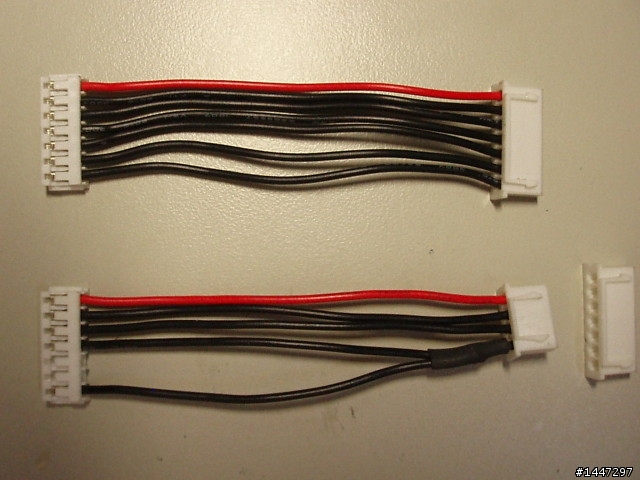

首先是一拖三改裝
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

再來是把一拖三的線改成也能充2cells
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

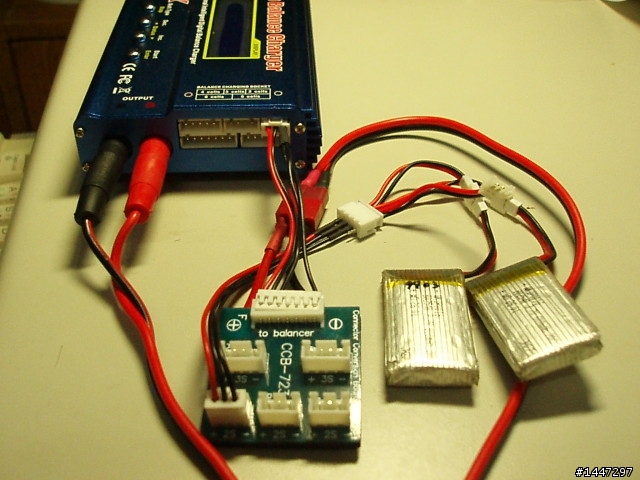

同時充3顆1cell電池接法
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

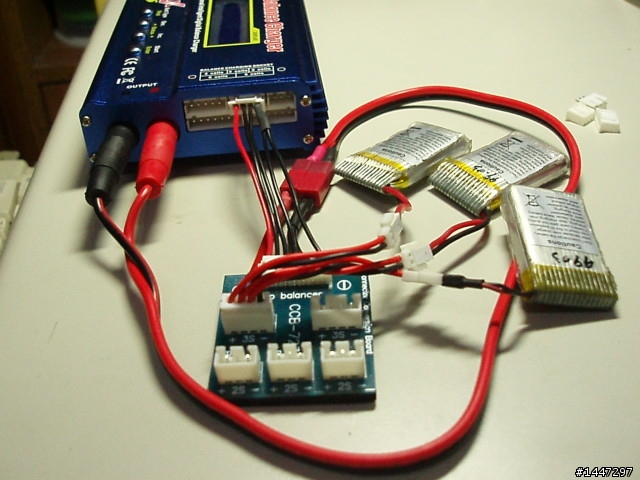

同時充2顆1cell電池接法
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

能夠使用iMAX B6充2~3顆1cell電池全部歸功這三條改裝線
小電直充電器iMAX B6之掙扎記(平衡充電器要如何正確連接電池)

希望對於想買這類充電器版友能有所助益

2010-04-21 1:30 發佈

文章關鍵字充電器小電 imax b6 平衡充電器電池掙扎記

yada

yada
個人積分：1010分
文章編號：18945519

1010分

2樓

2010-04-21 1:42

你買的線蠻奇怪的，我買的一轉三，跟一轉六的線，直接就有平衡接頭跟充電接頭，
直接接上B6的3S or 6S平衡接頭與電源輸出接頭即可。

http://blog.yam.com/yada_yblog_____ http://www.flickr.com/photos/yada

卡爾齊

卡爾齊
個人積分：253分
文章編號：18945883

253分

樓主

2010-04-21 2:13

yada wrote:
你買的線蠻奇怪的，我...(恕刪)

發這樣的心得也是因為原本對於平衡充的接法特性一無所知
加上這樣的討論不多
所以才吃到悶虧

您說的一拖三或一拖六的線我知道
就是多了T接頭
目的是接平衡充Output出來的T接座

不論是一拖幾
最大原則就是平衡線第一腳一定要並接T接座的正極
而平衡線的最後一腳一定要並接T接座的負極

而在下只是從錯誤中學習
將錯就錯
把原來買錯的東西
改成更好用的

其實改成這樣原理上應該能同時充Cb100(1S*3)及CB180Q(2S*1)

最近有不少版友跌入小電直的坑
相信會有人跟我吃一樣的們悶虧
希望對有興趣買平衡充的版友能多些幫助

vyser

vyser
個人積分：72分
文章編號：18945890

72分

4樓

2010-04-21 2:14

你這樣...應該會讓鋰電死很快吧?
建議是用平衡充的專用JST頭充
一次充1顆就好
如果你鋰電是高放電的話(20C以上)
可以用比較大的電流去充~
像我是7.4V 2200MAH的25C電池
就可以用4A去充

luzibin

luzibin
個人積分：2184分
文章編號：18946915

2184分

5樓

2010-04-21 7:00

充鋰聚，必須另外拉兩條線（+-極）到充電器的充電器，基本上是擔心他的充電電流調得太高（超過1C），導致分壓線負荷過重，所以現在很多鋰聚電池要充電時，除了接分壓線（多條排線+一個白色插頭）外，還要接正負極的線。

理論上使用平衡充電，充不同容量、不同C數的鋰聚，是不會有影響的，只要充電電流不要超過最小容量的1C即可。
舉例：
＃1：3.7V2200mA
＃2：3.7V1100mA
＃3：3.7V800mA

這三顆用一對三分壓線來做『平衡充』時，充電電流建議用0.8A即可，當然如果這三顆電壓都在3.6V以下開始充電，一定是＃3最先充飽，再來是＃2，最後才是＃1，充電時間會拖很久罷了。

鋰聚充飽電，是偵測他的截止電壓（4.2V），只要該顆電池充到4.2V，充電器就截止充電，所以只要是設定『平衡充』，基本上對於電池是不會有傷害的！

但有些充電器沒有平衡充的設計，如果要充不容容量的電池，就不建議了！

我那台BC6對於鋰聚有四種充電方式：充電（可以不接分壓接頭）、平衡充、快充、貯存充電。

"NIKON D200"+"12-24 F4"+"24-70 F2.8"+ "50mm F1.8"+"70-300G VR" +SB800

darkshadow3359

darkshadow3359
個人積分：57分
文章編號：18947852

57分

6樓

2010-04-21 8:48

卡爾齊 wrote:
話說三月初敗了一台C...(恕刪)

冒昧的說，您的線都買錯了...

第一條一拖三是給華科爾充電器用的。華科爾有一個可充7.4跟11V的小充電器，CB180以上的標配。那條線是配它的，但不建議用。因為他是只要有電池先到4.2V被偵測到就跳掉，其它沒充飽不管。

B6可用的市面有一條一拖五，是照腳位拉線，所以1S的3.7V電池一次充一顆或是充五顆都可以~ 充飽電壓都是平衡的

您這樣弄有點辛苦~

不過經驗分享讓人少走冤枉路的心，是值得掌聲鼓勵的....拍照打字都要時間哪！

感謝您！

心大本事小，人窮嗜好多~ 巧者勞而知者憂；無能者無所求，飽食而遨遊

Rick.Taipei

Rick.Taipei
個人積分：15分
文章編號：18948344

15分

7樓

2010-04-21 9:13

當初我在買充電器也是考慮再三是買 iMax B6 or UN-A6 Pro，還好有個飛友特別提醒之下買了 UN-A6 Pro。

據了解如果有錯請指正， iMax B6 不是真正完全平衡充電，而是接近充電完成時才平衡每個 cell 的電壓達到 4.2V，但是 UN-A6 Pro 是針對每個 Cell 單獨充電，充電電流可以自己設定，Walkera 的 1S 小電池，我目前都用 0.3A 大約 45 分鐘可以充飽，大約充入 150~170 mAh。

kakkoii12

kakkoii12
個人積分：5分
文章編號：18949643

5分

8樓

2010-04-21 10:07

雖然線買錯了~
可是你學到最寶貴的經驗,還有線路的問題,這是最大的收穫!
應該要恭喜才對!

飛直升機部也是這樣嗎?拆拆調調修修補補....呵呵.

卡爾齊

卡爾齊
個人積分：253分
文章編號：18950648

253分

樓主

2010-04-21 10:45

一般原廠充電器一拖三的方式是以並聯的方式
因為並連電壓不變電流改變
所以3.7V 500mAH小時就變成3.7V 1.5AH
若要每顆電池平衡是很困難的

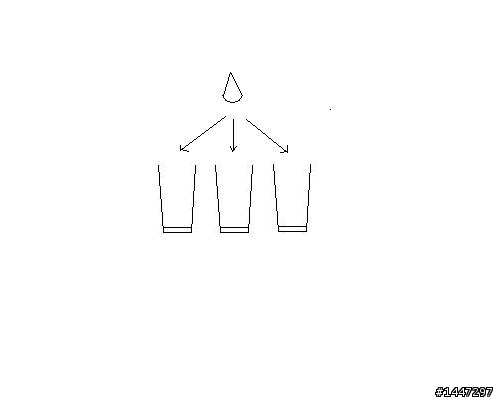

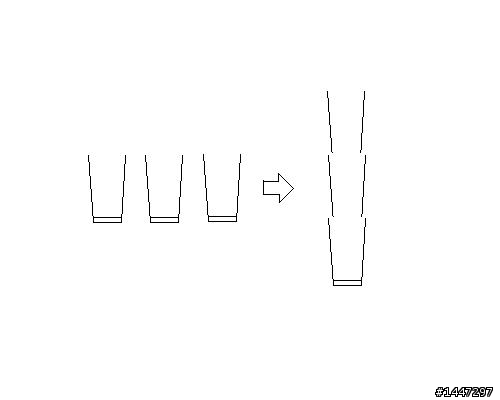

平衡充的原理最簡單的方式就是用水杯來形容

如上圖要以同一個水壺同時把三杯水道滿
而且都要一樣滿
我想恐怕很困難吧
所以就把水杯底拿掉堆疊起來

這樣就變成平衡充的原理了
一定是最下面的杯子滿了中間的才會開始加水
所以才會衍生出平衡充的作法
基本上電池串連電流不變電壓改變
所以才會有1S=3.7V
3S=3.7V*3
再設定平衡充電時3S就變成了11.1V了

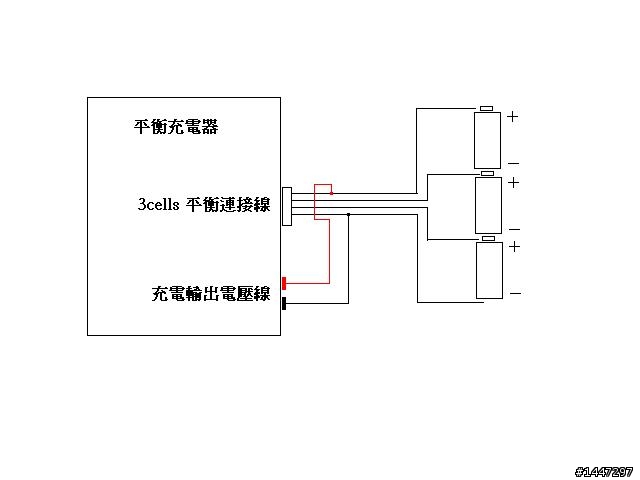

另外畫了一張平衡充線路的接法僅供參考

我想這樣會比較容易理解吧

chlorite

chlorite
個人積分：458分
文章編號：18951775

458分

10樓

2010-04-21 11:24

卡爾齊 wrote:
一定是最下面的杯子滿了中間的才會開始加水
...(恕刪)

並聯充電的原理跟您畫的圖有一些些的不同，並不會某一個電池充滿以後再充下一個電池，而是全部一起充電，且每個電池所分到的充電電流並不相同，而這個電流的大小取決於電池本身的電壓和內阻大小，電壓越低，內阻越小，則分到的電流會越大。在極端的狀況，可能充電器所提供的充電電流全部都流向某一個電池組，這也是為何luzibin大會建議充電電流的設定要以容量最小的電池為依據，否則可能會有充電電流過大的危險。

而大部分的平衡充其實不是對每個電池單獨充電，而是在串充的同時，把較高電壓的電池放電。針對每個電池獨立充電的充電器也有，一般我們把它叫做分壓充電器，這種充電器，直接接分壓接頭就可以充電了，不需要連接主要接頭。
