不想有個彩色的肺
一定要有一台"它"

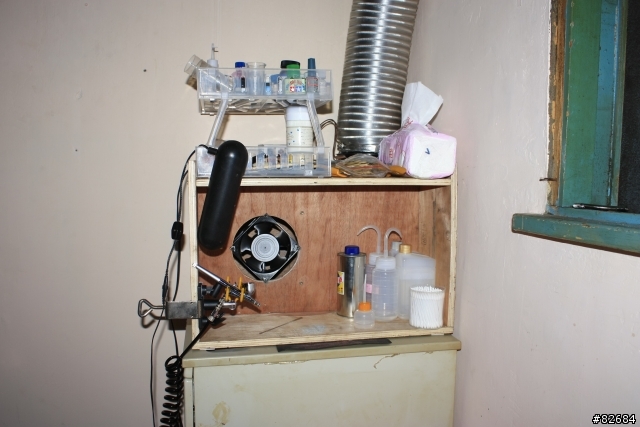

自製木板抽風箱
約寬55x高35x深39
![[拙作好幫手003]健康第一,DIY抽風箱 補上構造圖](http://attach.mobile01.com/attach/201003/mobile01-5d97a984ae641500d79454b34b473d14.jpg)
將廢氣抽往房間外
管子不夠長
這部份還要加強
![[拙作好幫手003]健康第一,DIY抽風箱 補上構造圖](http://attach.mobile01.com/attach/201003/mobile01-4660f1895fafd80ec41080fe7d35f929.jpg)

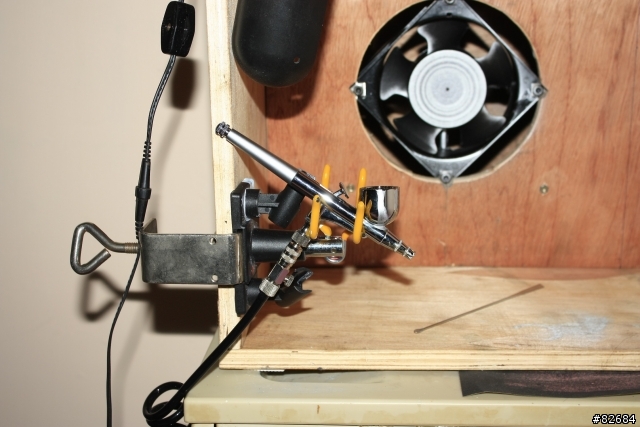

噴筆架
這部份還要在改
讓架子可以直放
![[拙作好幫手003]健康第一,DIY抽風箱 補上構造圖](http://attach.mobile01.com/attach/201003/mobile01-25dc0b08f509fc72fd63e646009734b2.jpg)

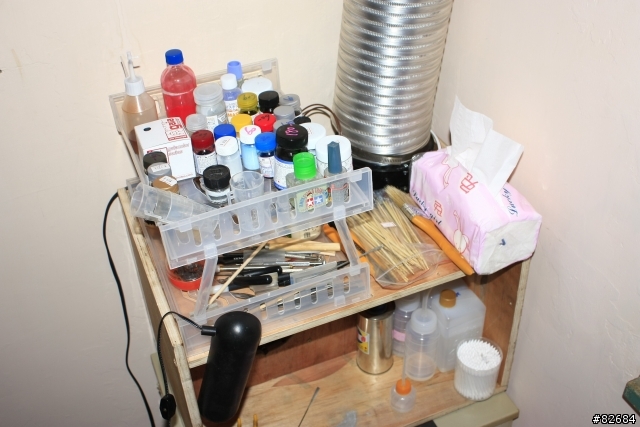

8成以上工具都堆在這個克難的箱子上
![[拙作好幫手003]健康第一,DIY抽風箱 補上構造圖](http://attach.mobile01.com/attach/201003/mobile01-e24e8fe1ae364cec470e86d555b836bb.jpg)
![[拙作好幫手003]健康第一,DIY抽風箱 補上構造圖](http://attach.mobile01.com/attach/201003/mobile01-6356485c46c8e4d5a374f6ff50e215fd.jpg)
忘了照測試照
點香在箱子前約20公分
可把煙完全吸進去
兩顆風扇
前吸4" 後抽6"
箱子後面的空間裡有裝置可替換清洗濾網
連續噴3小時
一點漆味都聞不到
自己DIY 自己大推
------------------------------------------------------------------------------------------

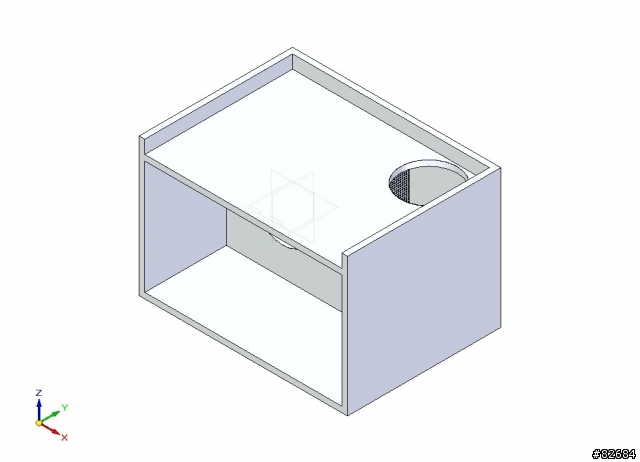

全箱圖
![[拙作好幫手003]健康第一,DIY抽風箱 補上構造圖](http://attach.mobile01.com/attach/201003/mobile01-09ac6c172dddb8227f38f2613542776b.jpg)

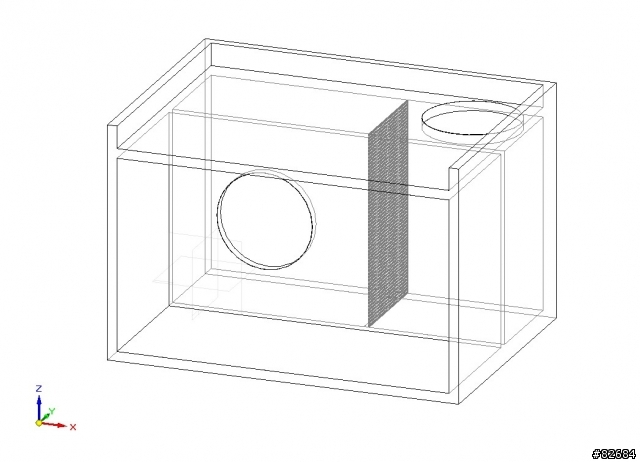

透視圖
![[拙作好幫手003]健康第一,DIY抽風箱 補上構造圖](http://attach.mobile01.com/attach/201003/mobile01-f5d295d75884722b7f9d87e76c3ec400.jpg)

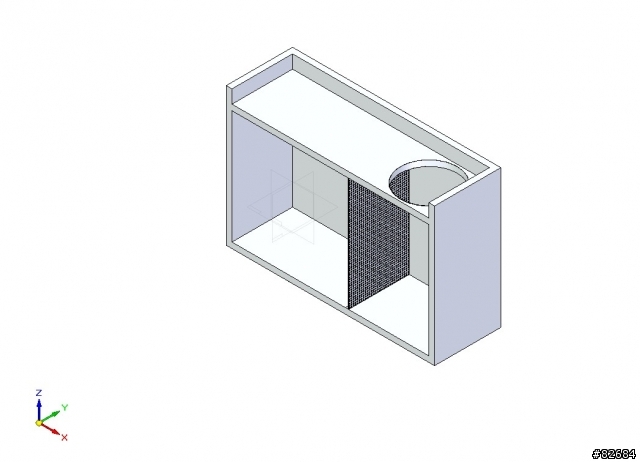

後部空間構造及替換式濾網架
![[拙作好幫手003]健康第一,DIY抽風箱 補上構造圖](http://attach.mobile01.com/attach/201003/mobile01-2768bf5807ea5d10ed71b88ad014539e.jpg)
以上
謝謝賞圖
