Tamiya 的這台 1:32 F-14A 算是非常老的模型了, 除了武器配件外, 主體模型應該也有快 20 年的歷史了, 而令我驚訝的是這台模型卻跟上次製作的 1:32 F-15E 差非常多! 可以說是非常的.....需要耐心與細心, 因為光是主體問題就真的不少, 需要打補土, 打磨, 重新刻線的地方實在太多了. 建議對 F-14 感興趣的朋友, 多參考一下小號手新出的 1:32 F-14.
從上次製作 F-15E 的經驗與大家的建議, 此次的 F-14A 有兩個新的嘗試: 閃爍燈號跟航行燈
首先跟大家分享兩個有關 F-14 的非常好的網站, 這兩個網站提供了我這次製作 F-14A 大部分的細部資料
http://www.anft.net/f-14/f14-detail.htm
http://www.anft.net/f-14/f14-detail-gearmain.htm (下面一堆依位置的照片連結)
這是一個國外的網站, 作者是德國人 Torsten Anft, 他把 F-14 整個的資料, 圖片照片整理的非常細, 讓我不用花錢去買國外昂貴的圖鑑書
http://www.naritafamily.com/howto/F14D/photo_frame.htm
作者 Masa Narita 是日本的模型高手, 在他的網站上有許多非常精美的作品, 剛好他也有製作一台一樣的田宮大貓, 很感謝這兩位熱心人士無私的分享
從 T 先生的網站上與找到的一些動畫 (如 youtube, 微軟模擬飛行短片) 確認了 F-14A 有兩個位置燈會互相的閃爍, 分別位於機鼻下 Chinpod TCS 戰術攝影機下方跟左垂直尾翼的前面紅燈
真實戰機上的照片:
模型的製作與改造
閃爍的時間大概為前面機鼻閃的比較短, 後面垂直尾翼上的燈則閃爍頻率比較長, 閃爍頻率約 1 秒
有了這些資料, 接下來就是上網找閃爍線路圖了, 這是個蠻簡單的線路, 電子系的學生應該都自己能兜起來, 主要靠兩個電晶體跟電容瓶相互輪流放電就能閃爍. 這跟我們常看到的平交道號誌用的是一樣的. 至於上面提到的閃爍時間跟頻率, 只要一顆電容容值比較大, 另一個容值比較小就可以達到我們要的效果, 我分別使用 100uF 跟 22uF 的小電容. 我選用的是左邊 NPN 的線路
有了線路圖之後, 找個麵包板來插插看, 看看效果是不是我們要的
接下來就是從麵包板上製作到實際的電路板. 外面電子零件行是有套件, 但是它的 PCB 太大, 就自己買片銅箔板自己用電動工具磨出位置, 盡量做的小一點
F-14 的兩具引擎之間有間距, 這間距剛好可以用來安置這電路板
接著是鼻輪燈
Tamiya 的 F-14A 跟 F-15E 的輪柱材質完全不一樣, F-14A 是塑膠柱, 中心有鐵棒做支撐, 好處是這樣就可以用內部的鐵棒空間當拉電線的空間, 只要把鐵棒稍微剪短一點
注意一個細節, 燈座要掏空, 讓 LED 可以安置進去, 不用靠透明外殼來施壓
接下來跟 F-15E 一樣, 電線要從座艙拉線. 這個地方下次有類似的製作各位可以考慮用迷你連接器, 讓鼻輪可以輕鬆拔插, 會方便以後的塗裝, 這也是這次學到的經驗
Tamiya 這台 F-14 的輪子是不能轉動的, 這點讓我很失望, 但並不是不能改, 方法也簡單, 鼻輪先打個洞貫穿輪軸, 再拿縫衣服的針來當軸心, 用快乾固定, 這樣就解決了
真實飛機輪艙室有很多管路, 這點日本的模型家 Narita 先生有做到, 比照辦理
這台 F-14 的座艙儀錶板, 幾乎都是用貼紙來表現. 這對不擅長塗裝技術的人來說也不妨是件好事, 只要貼紙貼的好, 整體感覺就很漂亮.
我的小做法建議給大家, 這可以稍微提升整體感覺像真度. 首先把貼紙貼在 0.3mm 厚的改造板上 (改造板要先上座艙漆色)
然後再貼上位置
這樣多點立體感, 整體感覺就不錯了
注意上面的圖片中, 已經把各個顯示螢幕的中間挖空, 因為一樣需要裝燈
由於 F-14A 不是採用多重顯示器, 更不是 LCD 液晶螢幕, 而是單純的綠色顯示器, 所以, 就裝綠燈囉
測試效果後, 最後貼上一層黑色透明膠片 (美術社有賣), 亮亮的面感覺就像真實的雷達
放上兩張真實戰機上的照片給大家比對
最後就是頭痛的問題了 - 位置燈 (Position Light)
美軍戰機幾乎都有位置燈. 於製作 F-15E 時也沒想到去改這部分. 因為遇到一個瓶頸 - 燈都是點, 尤其是 LED 燈, 點更是小, 集中, 如何讓它產生長條面的整面發光效果? 更不可能找到大小一樣的 LED 燈. 早期有長方扁式的 LED, (早期音響音量會亮光跳動的那種) 現在也都買不到了, 尺寸空間也是問題
做了很多實驗, 後來總算找到解決的方法了
原本想要把塑膠殼具磨薄, 讓它更容易透光. 但我發現這樣很難施工, 也很容易把殼磨破, 那就糗大了
後來就應用以前設計電子產品, 會用到導光柱的方法

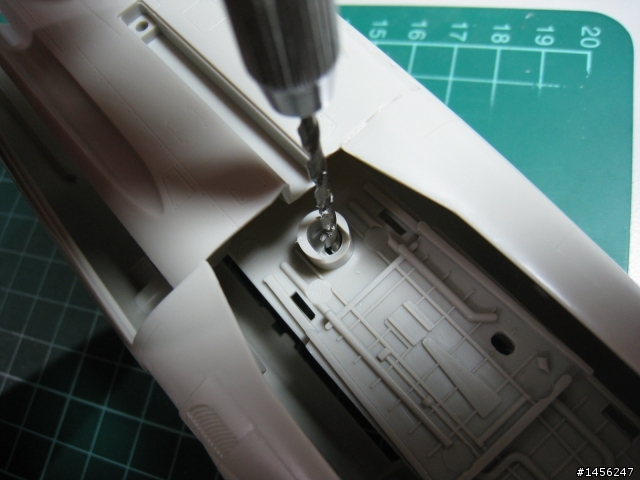

首先把機鼻兩側的位置燈用 1.8mm 的鑽針打穿 (原寬度約 2.0mm), 用小一點的鑽針才不會打歪破壞掉
用筆刀削平
然後一樣去美術社買 2.0mm 的透明壓克力 (剖面為正方形的長條柱), 切塊, 打磨, 塞入
由於壓克力本身是全透明的, 這樣光線的效果也是個點而已, 因此 - 內部滴一層快乾 - 吹乾 來產生霧面效果
裝燈測試 - 發現
漏光很嚴重.... (背景是我的小聖誕樹啦, 別看錯了)
因此被逼迫 - 加做燈箱
用改造板做成一個箱子, 為了使燈箱本身不會漏光, 又可幫助整體燈源的均光性, 所以買盒蛋塔吃掉~ 吃飽後鋁箔紙不要丟... 拿來貼在燈箱內側
電線先拉好用快乾固定好
漏光問題徹底解決
真實戰機的夜間起飛英姿照
最後貼上一些照片分享給大家看
非常多的電線.... 還要整理... 現在我相信人家說的飛機上的電線可以繞地球好幾圈了
原加油孔的位置現在改為充電孔, 內部安置一個充電插座, 以後充電只要插上電源就好了
謝謝大家的耐心, 下次再跟大家分享其他製作過程
