更換漏電斷路器的選擇和疑問

bdpan

bdpan
個人積分：2分
文章編號：8146554

2分

樓主

2008-09-17 14:49

之前所安裝的漏電斷路器
牌子是亞迪電機
使用大概有10年左右
其配線如下

1. 110V - 分電箱紅線
2. N極 - 分電箱白線
3. 另有一條本身斷路器即有的白線 - 接至分電箱接地端

但我查詢現今市面上的漏電斷路器
如士林電機、東芝、國際牌
均只有1個端點可以鎖紅線
有的種類，則還有多一條斷路器即有的白線

想請問各位01的大大們
我該怎麼接線？

照原先的線路配置
則原先接在N極的白線
不就沒地方可以接上去囉？

謝謝

更換漏電斷路器的選擇和疑問

2008-09-17 14:49 發佈

文章關鍵字選擇疑問漏電斷路器

白鷺鷥
個人積分：1738分
文章編號：8161122

1738分

2樓

2008-09-18 11:21

找"漏電斷路器 2P"就應該有你要的產品囉

ysc_kyy

ysc_kyy
個人積分：2539分
文章編號：8162135

2539分

3樓

2008-09-18 12:15

bdpan wrote:
.....均只有1個端點可以鎖紅線...(恕刪)

會不會是1P的NFB？
漏電斷路器一定是四條接線，也就是電源側、負載側火線+中性線都要經過斷路器，這樣才能檢知火線、中性線電流是否一樣.........

剛剛看了士林電機網頁，目前士林電機1P漏電斷路器還是一樣三個螺絲接線端子+一條白線.........
http://www.seec.com.tw/product/product_info.asp?pno=168&sno=&dno=64&selno=7

bdpan

bdpan
個人積分：2分
文章編號：8170716

2分

樓主

2008-09-18 21:30

ysc_kyy wrote:
會不會是1P的NFB...(恕刪)

謝謝ysc_kyy大大的回覆
因為我看士林電機的產品圖
是只有看到2個端子和一條白線
所以才會想說少一個端子

看了大大的回覆想再請問一個問題

電源側 - > 這是我圖中的紅線嗎?
負載側火線 -> 這是我圖中的白線嗎?
中性線 -> 這是我圖中斷路器原來就有的白線嗎?

謝謝

ysc_kyy

ysc_kyy
個人積分：2539分
文章編號：8171222

2539分

5樓

2008-09-18 22:02

bdpan wrote:
謝謝ysc_kyy大...(恕刪)

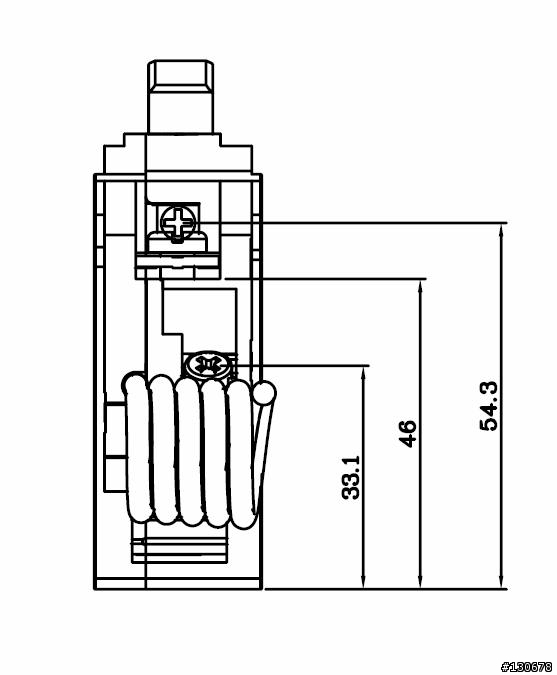

這個是士林電機NVB-50L系列，有3個接線端子+1條白線，第三個接線端子在白線旁邊，照片由於角度關係所以看不到，下載外觀尺寸圖就看得到：

所謂電源側火線指的就是接匯流排那顆端子，也就是開關切到ON方向那顆，負載側火線就是您圖上的紅線水電線，負載側中性線就是白色水電線，開關那條捲起來的白線就是要接系統中性線............

ysc_kyy

ysc_kyy
個人積分：2539分
文章編號：8171867

2539分

6樓

2008-09-18 22:36

剛剛又搜尋了網頁，士電所有1P漏電斷電器都是3顆端子+1條白線，所以接線沒問題。

而東元電機TLB-50也是有3顆端子+1條白線，TLB-50E則2顆端子+1條白線：

TLB-50E這種不知要如何接線？還是有一顆端子藏在哪裡看不到？照理說漏電斷路器只接3條線應該無法正確檢出漏電????

bdpan

bdpan
個人積分：2分
文章編號：8176915

2分

樓主

2008-09-19 8:55

ysc_kyy wrote:
這個是士林電機NVB...(恕刪)

ysc_kyy大大非常感謝您
原來要看產品規格圖，才看的出來還有1個端子！

還有要謝謝大大，對線路和作動原理的解釋的非常清楚
這樣我就可以放心的買回來安裝囉！

不然一直開關一直跳
插座都不能用！

pcpolsa

pcpolsa
個人積分：315分
文章編號：45640650

315分

8樓

2013-08-18 20:53

可是我接2P都全跳耶~~

不是跟無熔絲斷路器一樣接法嗎??? 為什麼都沒辦法使用??? (全跳 + 變紅 7顆漏電無熔絲斷路器全跳)
