多個電子開關如何接到變成五段??

情況:家裡臥室燈有三個白光燈泡和一個小夜燈,內建使用四段式開關

亮燈順序:三白全亮>兩白燈>一白燈+小夜燈>小夜燈



我想要達成的段數:三白全亮>兩白燈>一白燈>小夜燈,順序可以不管,需要這幾段就好,不想要原本亮一顆白燈時,小夜燈會跟著亮。

研究後發現電子開關只有2~4段,而且四段開關的設計很怪,第三和第四段一定是有兩條線色線會亮,所以造成小夜燈和白燈一起亮。

我想用兩顆電子開關達成我想要的段數,有想過四搭四或四搭三,三搭二,併聯或串接,但是一直想不出怎麼配才有我要的效果,

希望經驗的版友可以指點一下~謝謝

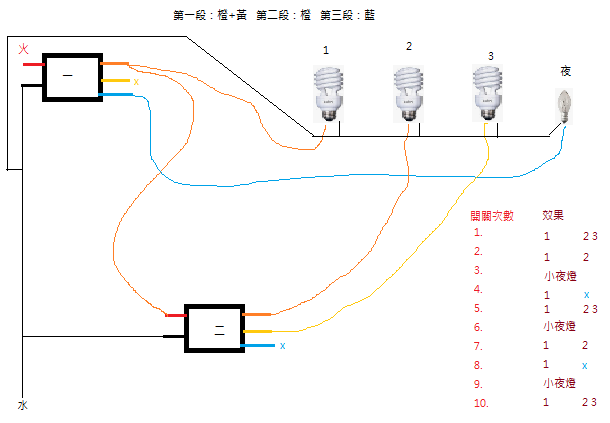

後來想到用兩個三段開關這樣接,不知可不可行?


多個電子開關如何接到變成五段??
2019-01-14 12:01 發佈

W251u wrote:
情況:家裡臥室燈有...(恕刪)


似乎可以
不過輸出端的黑色線接線不對吧
所有的水線不是都直接接再一起??然後再接到天花板的水線?
