[請教]為何我家嵌燈的電線有四條

請教達人,為何我家嵌燈的電源有四條(二黃二白)如下圖,最近想買燈具自行更換,不知如何下手?先謝謝各位達人的指導。
[請教]為何我家嵌燈的電線有四條


20180919回報

在這邊感謝各方達人不吝的指導,在今天小弟終於有空處理燈具了,索性紀錄一下,偶爾DIY其實也不錯。
1.把膠帶移除後,確實是兩條電線,而且纏的好密,看到這邊就不想處理四條粗線了。

[請教]為何我家嵌燈的電線有四條

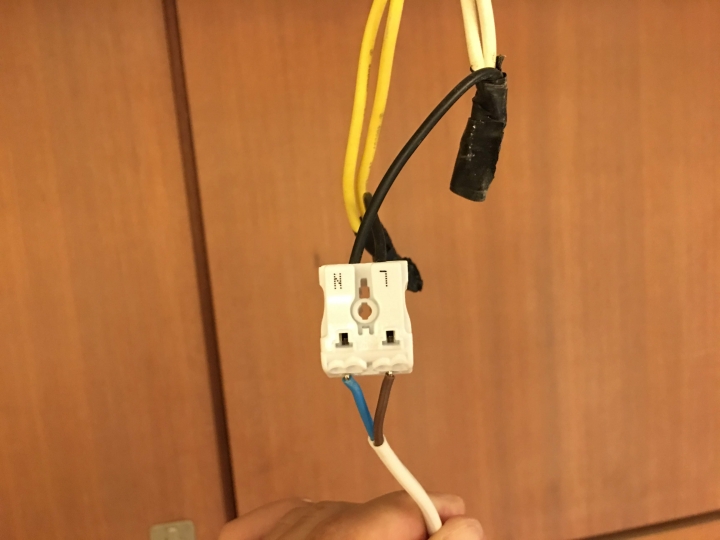

2.最後採用某位大大的建議,由黑色線靠近變壓器的地方剪線,再用快速接頭連接。

[請教]為何我家嵌燈的電線有四條

3.因為是三個並聯,發現其中第二個應該是連線都沒有剪開,直接從中間剝皮然後把原本變壓器接上去,以我目前功力也還是由
黑色軟線下手。

[請教]為何我家嵌燈的電線有四條

4.最後不免俗的要放個完工照,謝謝大家。

[請教]為何我家嵌燈的電線有四條

心得:經過這次經驗發現自己換燈也不適這麼難,有空要把家裡的鹵素燈都換了。
下個目標的話要挑戰如何換多段開關,一次開都要開三個登太亮了,希望能自己diy把開關也換成多重選擇,
不過這應該是個大工程了,如果有換成功在上來報告!

2018-09-17 12:30 發佈
文章關鍵字 我家 電線
把黑色膠帶撕開,應該就只有各1條線
edisonkid0722 wrote:
請教達人,為何我家...(恕刪)


看了下控制器上面是寫AC110V和AC12V嗎?
IN那兩條黑線就是接110V了
輸出端也有標示12V

應該是這樣 :
黃線為同電位一組 ;
白線為同電位一組;
他只是把他綁在一起,或許是預留線路或是增加電流用的,不過實際要拆開膠帶看看有沒有接在一起才知道

樓主要看買來的新燈具是吃110V,AC12還是DC12V的,記得要關電再作業啊

你家嵌燈不會只有一盞吧
它應該有跟其他顆燈並聯
那顆如果不是在並聯線路中最後一顆的話就會有四條線
如果聽不懂我在說什麼
建議請專業人士安裝以免發生危險

edisonkid0722 wrote:
請教達人,為何我家嵌...(恕刪)



二黃二白,正常白色是中性,黃色是控制。
為什麼會各二條?因為這個廻路還有其他燈一起開關,所以要連過去給其他的燈。
如果版主買來的是110V的燈,那把電工膠帶跟黑線拆掉,再接新燈的線上去就成啦!
這事串聯電路,另外2條因該別的燈用的,很正常,建議軟線剪掉直接接就好,不用管硬線,記得開關要關、開關要關、開關要關
感謝大家回覆,確實家中還有其他燈是一起開關的,所以應該是串連電路,等回家再拆開確認。請放心,我會關掉電箱電源再執行操作。感恩
這是串接到另一燈具,這不用管,照這樣接回去就好

edisonkid0722 wrote:
請教達人,為何我家嵌燈的電源有四條(二黃二白)如下圖,最近想買燈具自行更換,不知如何下手?先謝謝各位達人的指導。

其實 .... 也還是兩條線
這是並連迴路 絕不是串聯 你的電壓110v. 要換燈具的話 直接剪細的黑的那兩條 接那兩黑就好 記得剝皮剝長點 使其接觸面積大 要絞緊 或者插pin 剝皮長度自行判斷
