嗨大家好，請教一個採光罩的問題
我的採光罩是給營造廠統包製作的，原先報價時我提供建築師畫的設計圖如圖一
骨架是用槽鋼, 尺寸為125mm x 65mm, t: 6mm, 8mm，感覺很壯，要承受5mm+5mm膠合玻璃應該沒問題

採光罩問題詢問

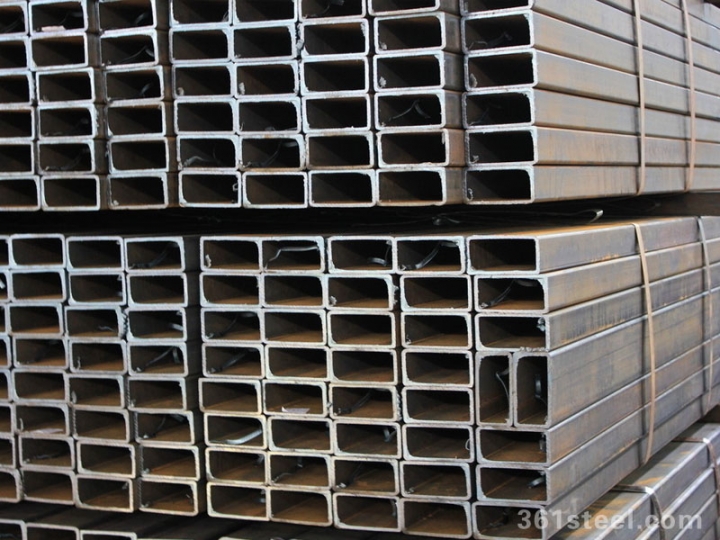

結果營造廠實際上給我裝上的骨架是40mmx80mm和50mmx50mm, 跨距為90cmX90cm, 這強度支撐5mm+5mm膠合玻璃ok嗎？
洩水坡度也和設計完全不同，如下圖

採光罩問題詢問

請問這強度是否有疑慮，想請廠商搬回去給我重做一個來

另外，坡度做1/5不好嗎？為何廠商要自行更改?

2017-04-25 21:20 發佈

文章關鍵字採光罩問題

cougar2015

cougar2015
個人積分：32457分
文章編號：64142562

32457分

2樓

2017-04-25 21:45

adipan321 wrote:
嗨大家好，請教一個...

原先報價時我提供建築師畫的設計圖如圖一
骨架是用槽鋼, 尺寸為125mm x 65mm, t: 6mm, 8mm，感覺很壯，要承受5mm+5mm膠合玻璃應該沒問題(恕刪)

你先google 槽鋼 ,再討論

adipan321 wrote:
另外，坡度做1/5不好嗎？為何廠商要自行更改?
...(恕刪)

坡度做1/5有多斜你有概念嗎?

adipan321

adipan321
個人積分：18分
文章編號：64143088

18分

樓主

2017-04-25 22:29

槽鋼有查過
用途極為廣泛，因為凹槽形狀一般可當建築結構、廠房架構、橋樑、機械組立等負重結構外，也可當成溝槽的材料及加工用的製品
除了看起來不是很漂亮，不好嗎？

1/5斜度，高低差75cm，覺得這樣造型好看，有什麼缺點嗎？

重點想知道40mm x 80mm ＋50mm x 50mm骨架，跨距90cm x 90cm撐的住5mm+5mm膠合玻璃嗎？
我看別人用的骨架都都比較粗(50mm x 100mm)，跨距也沒那麼大
