電箱配電問題詢問

我有電箱配電上的問題想詢問大家

總電箱為50A

電箱左側有一組2P20A的繼電器,他輸出端是一組儲熱式熱水器,熱水器規格為6kW/28A(廠商送錯原來要買4KW/18A),將錯就錯照著用
電力線為5.5mm絞線,因為偶爾會有跳電狀況,我預計將繼電器更新到2P30A,電力線5.5mm不變。

現在我想發問:
因為距離問題,其他220V迴路拉到我想加裝冷氣冷氣的點都遠。

所以我想在這個繼電器2P30A的迴路下,從5.5mm線材再串一組3.6kw的冷氣。
同時使用全功率耗電流28+17=45A,因為會超過繼電器額定電流故嚴格限制兩台電器使用時機

1. 電熱水器使用時間(清晨4點至四點半),其餘時間均待機
2. 冷氣使用時機為下午至晚上

P.S 電熱水器再次加熱前須關閉冷氣電源,兩台電器旁均加示警語。

請問我這樣子想是否妥當?


電箱配電問題詢問
2017-03-20 15:33 發佈
文章關鍵字 電箱配電問題

t01347713915 wrote:
我有電箱配電上的問...(恕刪)


兩個字 "危險!!"
你的電熱器也不該用5.5mm2的線 要用8mm2
電熱器的開關也不該是 30A 要再乘以1.25

只想給你一句話...用電安全 不能省!!
給你看個連結~
http://www.xingsheng.url.tw/new_page_3.htm
http://www.wire.com.tw/ampere.htm

總結來說~~
5.5平方絞線,電流上限為25A,你的熱水器為28A…
只有2個字,叫危險………
t01347713915 wrote:
我有電箱配電上的問題想詢問大家

總電箱為50A

電箱左側有一組2P20A的繼電器,他輸出端是一組儲熱式熱水器,熱水器規格為6kW/28A(廠商送錯原來要買4KW/18A),將錯就錯照著用
電力線為5.5mm絞線,因為偶爾會有跳電狀況,我預計將繼電器更新到2P30A,電力線5.5mm不變。

現在我想發問:
因為距離問題,其他220V迴路拉到我想加裝冷氣冷氣的點都遠。

所以我想在這個繼電器2P30A的迴路下,從5.5mm線材再串一組3.6kw的冷氣。
同時使用全功率耗電流28+17=45A,因為會超過繼電器額定電流故嚴格限制兩台電器使用時機

1. 電熱水器使用時間(清晨4點至四點半),其餘時間均待機
2. 冷氣使用時機為下午至晚上

P.S 電熱水器再次加熱前須關閉冷氣電源,兩台電器旁均加示警語。

請問我這樣子想是否妥當?


電儲熱水器迴路須將NFB改換為30A NFB,電線須改換為8平方公釐。
冷氣機須另設一20A NFB迴路供電。


===============================================================

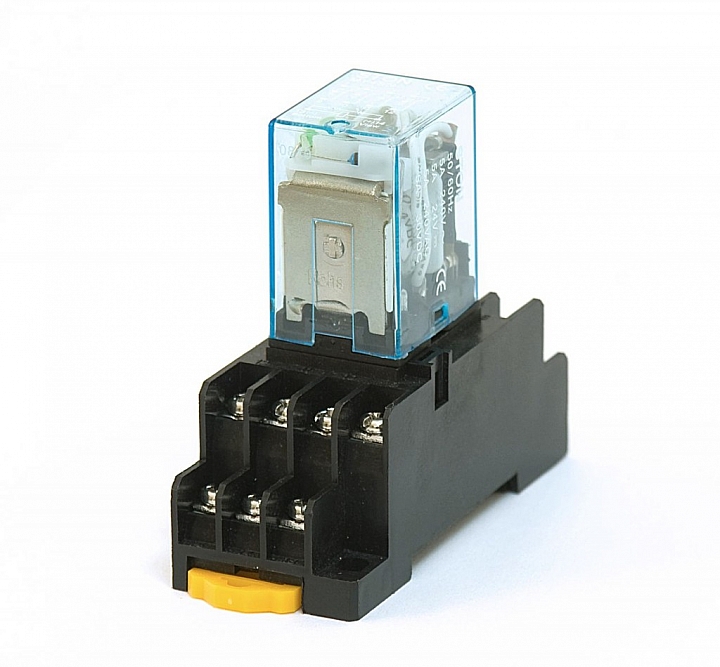

這才是繼電器(Relay),也稱電驛,並無過電流保護和短路保護功能。
你圖片中的是NFB(無熔絲斷路器,No Fuse Breaker)或稱MCCB(模殼型斷路器,Molded Case Circuit Breaker)
實務上來說..5.5mm使用30A的nfp..是可以的雖然很勉強....但是你要從電熱水器的電源再分電流給冷氣....那就不可以了....冷氣一定要另外再拉一條至少5.5mm的專用線給它...然後裝20A的nfp...沒有任何水電師傅會為你做這種便宜行事的工作萬一出事擔不起....知道你的思考邏輯為不要同時使用就沒事...問題是熱水器會間歇加熱保溫..不是你開水才開始加熱...
謝謝您的回覆, 也謝謝上面的朋友回答!!

現階段還沒安裝新冷氣,一切還止於發想階段~~

目前確定會將電熱水器線才改8mm,NFB會加大到2P40A來規劃!!

預計本周會找水電來重拉線(5.5mm改8mm),順便評估現有架構是否還可再開一組專線

總開關是50A,接台電線為22mm,用總電流來說是安全的。

當然 仍以安全為前提

謝謝各位的提醒!!!

t01347713915 wrote:
謝謝您的回覆, 也謝謝上面的朋友回答!!

現階段還沒安裝新冷氣,一切還止於發想階段~~

目前確定會將電熱水器線才改8mm,NFB會加大到2P40A來規劃!!

預計本周會找水電來重拉線(5.5mm改8mm),順便評估現有架構是否還可再開一組專線

總開關是50A,接台電線為22mm,用總電流來說是安全的。

當然 仍以安全為前提

謝謝各位的提醒!!!

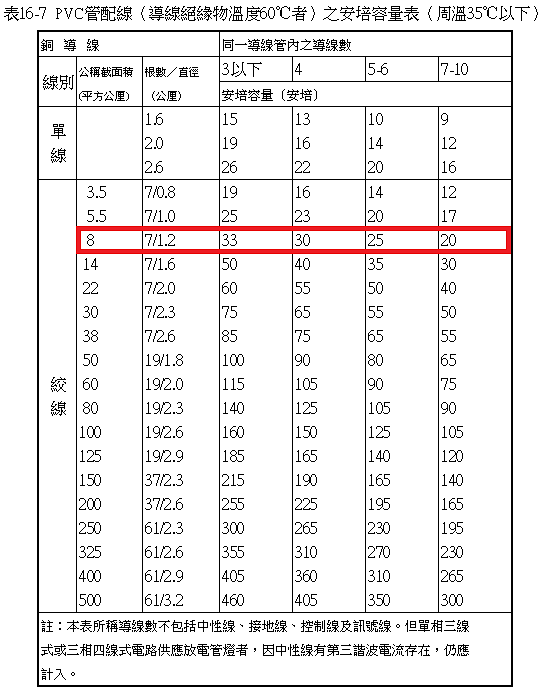

除非你40A NFB到電儲熱水器的配線管是金屬管,才能使用8平方公釐電線,如果是PVC配線管,則只能使用14平方公釐電線。

電儲熱水器30A + 冷氣機20A + 其他用電部分50A = 100 x 80% = 80A

總開關NFB應該選用75A 或 100A NFB。
