[求教] 旋轉式掛衣架

各位大大好
小弟來自香港,有事請教

背景:弄一個高架雙人床,上面是床下面做衣櫃,大概長2米 x 闊1.6米 x 高1.2米,衣櫃想弄一個環迴軌道,從而做到一個衣櫃門可以拿到整個櫃裡面的衣服,有點像洗衣店的電動衣架不過就變成手動

[求教] 旋轉式掛衣架
[求教] 旋轉式掛衣架

設計概念:
用鋁合金窗簾路軌,大概像淘寶買到那種“工”字形的軌道,然後每隔5cm放一個滑輪掛鉤,大概4米長的軌道最少掛到80件衣服

[求教] 旋轉式掛衣架

困難:
計算過每個滑輪掛一件衣服連衣架保守估計負重約1公斤,整條路軌負重便是80公斤,那就應該需要多一點的軌道碼用螺絲縮在床下,問題在於怎樣將每個滑輪掛鉤均勻地連動在一齊,達到撥動一個衣架可以順滑帶動整個系統
暫時來說呢,垂直負重應該沒問題,但橫向的連動要有效率的做到不容易,想到用晾衣繩把所有掛鉤均勻的連在一起,不知道可不可以穩固的做到這效果

希望各位大大可以幫忙想一下有沒有其他好方法或建議,感謝🙏

晾衣繩:
[求教] 旋轉式掛衣架
2017-03-12 13:05 發佈
鍊條式固定間隔,一拉就是整組在動,不過拉著累,

單個滑輪式的,軌道平整,換用金屬滑輪件,也可以達到差不多的效果,

你照片上那種窗簾用滑輪,只是一片薄圓形塑膠在滾動,運動過程中根本運作不順暢.

基本上這個在工廠流水線的組件上運用很多,滑軌的模式也很多

你往這方面找,會比較好找.
這種尼龍的材質會有伸縮彈性
建議您可以找鋁質的扁鏈條試試看

不過您設計的這套系統採用的是一般掛簾的軌道
就像醫院病房裡的那種
掛掛布簾是ok的
但是掛到80kg的重量
應該已經超出這種軌道能承受的強度
而且將所有掛鉤連動在一起
一次拖拉80kg恐怕會很不容易

這是小弟個人的猜測而已
如果樓主測試可行
希望能夠上來分享一下完工後的成品
感謝🙏

軌道如果質量好負荷應該ok,不過滑輪就怕不耐用

在youtube也找到一些外國的作品,作價不便宜,所以嘗試找一些半DIY的方案

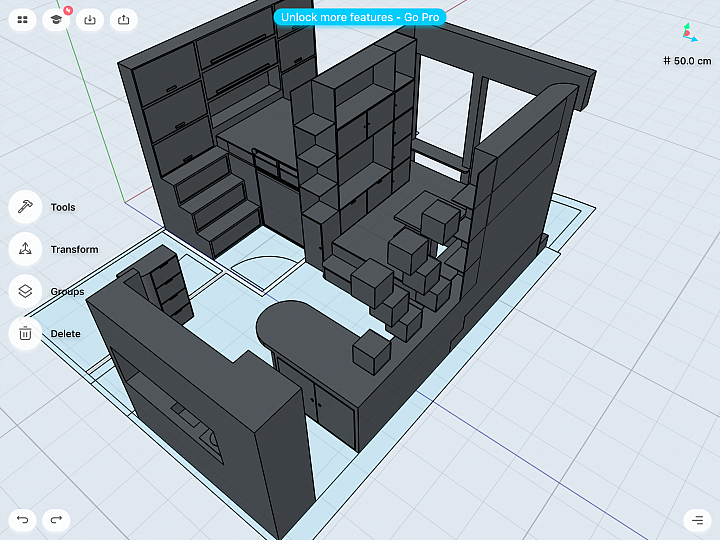

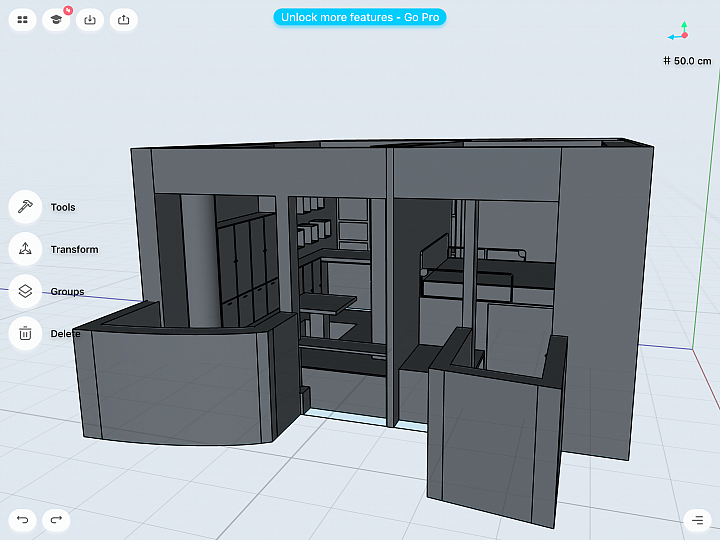

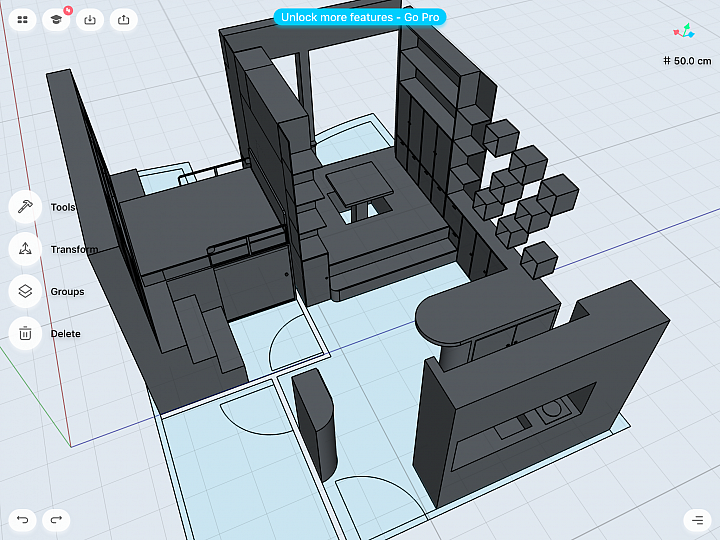

要實行最快也要2018年中哈哈,現在都在構思設計和自行畫一些3D圖




壓迫感好強阿,這設計,
感覺這麼多櫃子要4個人左右才用得完,
以小弟來說,最小的那一面櫃子都放不完,

回歸主題,用鏈條是不錯的方案,
要省錢的話,買條尼龍繩或棉繩,打個結穿過衣架就可以了,

參考

cml669 wrote:
壓迫感好強阿,這設...(恕刪)


哈哈兩個人雜物挺多的,然後家裡的貓天生破壞王,儘量把東西都收到櫃裡面較好
壓逼感的確會大一些,會用淺色原木作和室設計減少壓逼感

用鏈條是可以的,但滑輪質量的確難保可以順滑拉動80kg的重物
可以參考這個網站看看喔
http://ych-panasonic.com.tw/?Page=catalog&ID=102&sLan=zh-tw

查大媽 wrote:
可以參考這個網站看...(恕刪)


這個有看過,不能自訂呎寸而且太高了,設計上也不見得能善用空間
去 taobao 找吧~~
DCHM wrote:
各位大大好 小弟來...(恕刪)

DCHM wrote:
感謝&#128591...(恕刪)

看到這二段影片我想到了「坦克鏈條」
配合軌道系統不知道有沒有辦法設計成樓主想要的結構
