新增燈源開關接線請教

小弟想利用床頭牆上原有的燈源開關,在床頭牆板兩側上,各新增一盞燈,開關則各自獨立開閉,但不知電線該怎麼接才是正確的,所以特來請教水電專家版友,先上目前開關配置圖如下:

上方是床頭牆上雙切開關,下方是房門口三切開關,A為房門口燈開關,B為房間主燈雙切開關,C為間照燈雙切開關,其中床頭牆雙切開關上,有一條棕色線上,纏了一節黑色膠帶,這樣做法是不是因為水電在配線時,黑色電源線沒了,所以用棕色線代替,然後再纏上黑膠帶來表示這條是黑線?
新增燈源開關接線請教

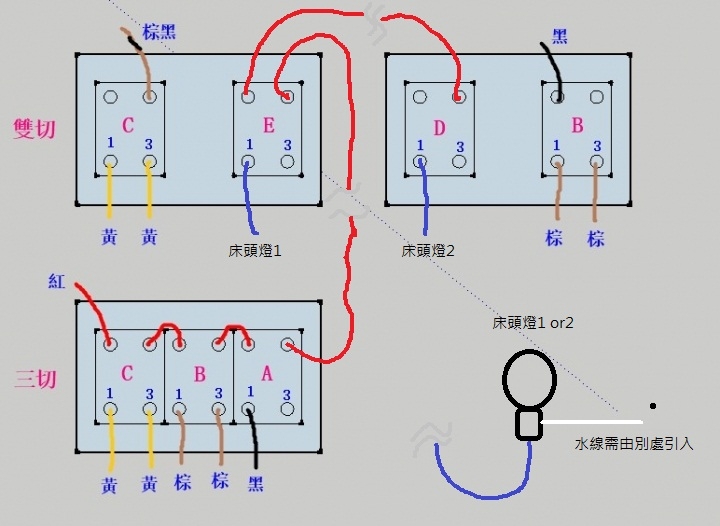

下方的圖,是小弟想要的配置,原床頭牆上的雙切開關,拆成兩組雙切,分別安裝在床頭牆板兩側,然後新增D及E燈源開關,當作床頭燈使用,還望版友能夠賜教小弟該如何正確配線,感謝了!
新增燈源開關接線請教
2016-11-28 14:48 發佈
1. 雙切C的棕色線是"間接燈"的控制電,纏黑膠帶只是因為同一個開關裡有另兩條棕色線,怕稿混所以纏個膠帶分別而已

2. 床頭板上的雙切開關都只有控制電,沒有水線跟火線,目前的狀況無法配出你要的功能

解決方案是,將牆上三切開關的紅線多拉一條走暗管到床頭(控制電有走過來,表示這條管一定能通,或是更近有現成火線(紅)可以拉。

水線則要再想辦法從其他地方拉到床頭,我想這應該是要找水電去看才能搞定的了。


yagami7215 wrote:
1. 雙切C的棕色...(恕刪)

先感謝您的指教,抱歉!小弟的疏忽,忘記牆板兩旁開關,旁邊均有雙插座,如下圖所示:
如果是這樣的話,是否就解決了問題呢?如能解決,線的接法又該如何?謝謝!

shzj wrote:
先感謝您的指教,抱...(恕刪)

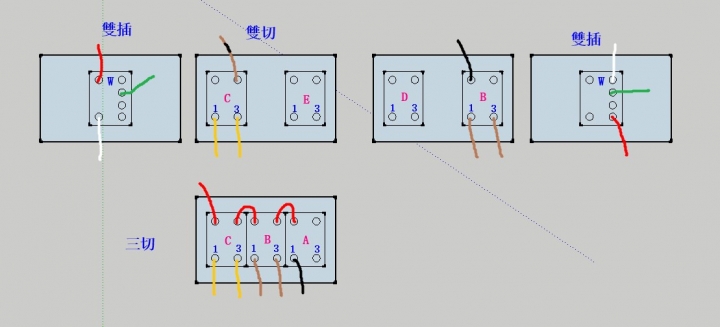

圖片僅供參考
業餘學徒無聊畫的~

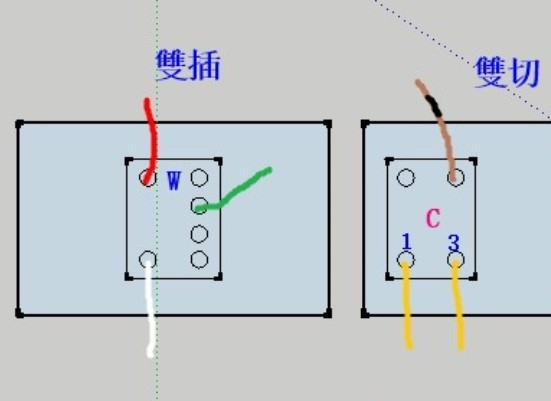

插座符號有短跟長
通常短的插火線.紅色




旁邊有插座那就簡單多了,
只要從插座各自接出一組電源線,
將線拉到開關的位置,
將火線留在開關處,
地線則在搭配一條色線一起拉到燈具安裝位置就完成了。
jk300 wrote:
圖片僅供參考業餘學...(恕刪)

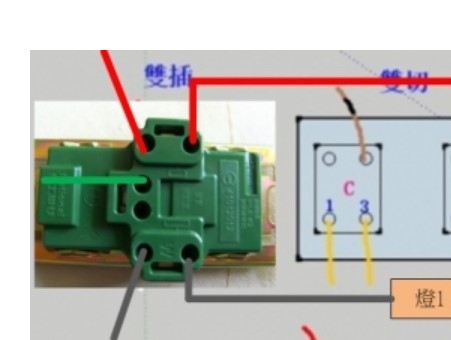

感謝指教,小弟有兩點想再請問一下,小弟原本的插座線配置位置,跟您所畫出的插座配置位置不一樣,如下圖:


如果要按照您第一張圖的配置,燈的兩條線,一條是接在插座水線,另一條是接在開關的水線上是嗎?
看他的符號接線

我比較有疑問的是你的圖,
w=中性線是標錯位置!?

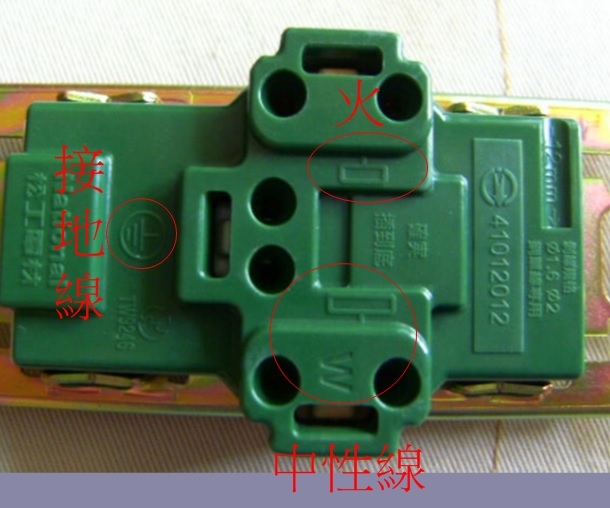

紅色線通常插火線位置,長方形符號較短,兩洞相通
白色線.中性線插w位置,長方形符號較長,兩洞相通
如果有接地線,就插中間,兩洞相通

因為一開始你的圖,有點怪,只好拿一個真實的插座來比對

如果說,w符號位置,是那樣,那你可能要先去五金百貨大賣場,買支驗電筆,
先判斷那一個紅色線是否有帶電,是否為火線
如果真為火線,那就要把它改插正確的位置



百元有找~驗電筆


------------

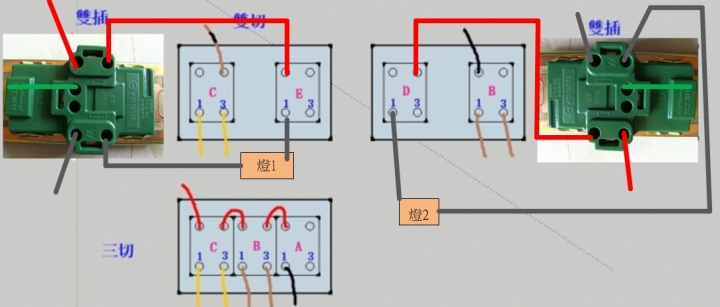

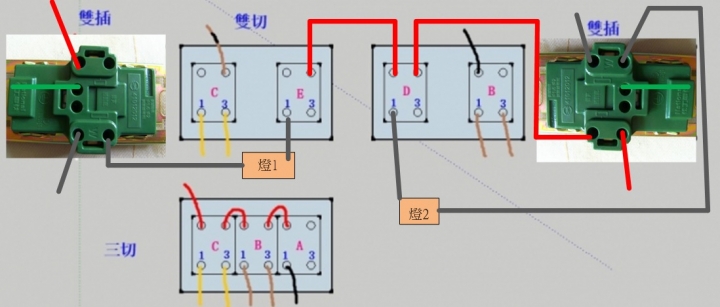

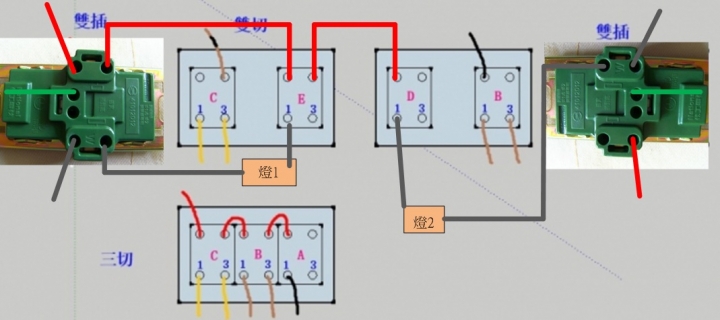

如果要按照您第一張圖的配置,燈的兩條線,
一條是接在插座水線,另一條是接在開關的水線上是嗎?

沒錯~

總之,接線就是,借一條有電的火線,
給電燈用,電燈用完,
回去的時候,回去插座的水

或者自己拉回電箱的節點~
才能形成迴路~

shzj wrote:
如果要按照您第一張圖的配置,燈的兩條線,一條是接在插座水線,另一條是接在開關的水線上是嗎?)


上面已有正解

開關出來的是帶電控制線,不是水線。名稱不要混淆,不然以後討論時會鴨子聽雷

祝你順利
yagami7215 wrote:
上面已有正解開關出...(恕刪)

謝謝更正指教,原來那叫帶電控制線,看來小弟有機會得學習一下水電方面的基本知識了
這篇介紹的超仔細的
等等馬上回家來比對一下
能不能改插座
謝謝分享~~
