急！！！求投影機的平面圖圖示！

KimuraSiro

KimuraSiro
個人積分：15分
文章編號：58401263

15分

樓主

2015-11-30 22:11

如標題誰知道投影機的平面圖圖示怎麼畫?!
google都沒有正解室內設計的作業平面圖感恩

2015-11-30 22:11 發佈

文章關鍵字投影機平面圖圖示

allenchao33

allenchao33
個人積分：346分
文章編號：58401489

346分

2樓

2015-11-30 22:26

請打投影機 icon……試試吧！

fonzerd

fonzerd
個人積分：439分
文章編號：58401708

439分

3樓

2015-11-30 22:44

KimuraSiro wrote:
如標題誰知道投影...(恕刪)

現在基本上投影機已經有lens shift功能了
所以你要放哪個角度都可以

再來就是看投影機的最小最大投影距離
在這中間都可以

KimuraSiro

KimuraSiro
個人積分：15分
文章編號：58402193

15分

樓主

2015-11-30 23:19

我是問投影機在平面圖上的圖示............ orz

KimuraSiro wrote:
如標題誰知道投影...(恕刪)

noplimoon

noplimoon
個人積分：0分
文章編號：58402326

0分

5樓

2015-11-30 23:32

google 辦公室平面圖

找大間一點的圖，會議室中間有放射狀的虛線就是了。

bigpiz

bigpiz
個人積分：1675分
文章編號：58408616

1675分

6樓

2015-12-01 13:43

KimuraSiro wrote:
如標題誰知道投影機的平面圖圖示怎麼畫?!
google都沒有正解室內設計的作業平面圖感恩

iso圖示裡沒有投影機這種東西，
也就是說…這一題並沒有標準答案。

話說不論是否為iso圖示，
在製圖的時候都需要製作圖例說明。
所以…自己畫一個你覺得可以代表投影機的圖示，
然後在圖示裡說明它是投影機就好了。

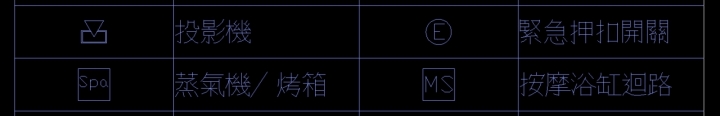

譬如像這樣：

Kay Ho

Kay Ho
個人積分：1277分
文章編號：58415358

1277分

7樓

2015-12-01 22:25

KimuraSiro wrote:
如標題誰知道投影...(恕刪)

CNS建築製圖內沒有規範投影機的符號
可以用圖示來說明

bigpiz wrote:
iso圖示裡沒有投影...(恕刪)

Ray大您好,好久不見,跟您老人家請安...
