請益版上超強水電工定時器1A接點 1C接點接線問題?

35分

樓主

2015-10-17 18:01

目前居住社區的燈光計畫使用的是:國際TB39909KT7定時器!
現在壞了時間不走了想更換為:國際TB35809KT6定時器

發現其接線的方式不大一樣耶,1A接點 1C接點是啥?迴路圖(如圖)
我線路應該如何調整?

請益版上超強水電工定時器1A接點 1C接點接線問題?

2015-10-17 18:01 發佈

文章關鍵字益版水電工定時器接點接線問題

994分

2樓

2015-10-17 20:56

Eric H. Cheng wrote:
目前居住社區的燈光...(恕刪)

現場圖拍一下看看

另外如果你連電源跟負載都搞不清楚的話，你還是叫水電來換好了

如果搞得清楚，線路圖上都有說明怎麼接就按照上面的說明接就好

另外要注意定時器的安培數是否足夠

247分

3樓

2015-10-17 22:22

原先使用的電源和接點是獨立分開的，所以有提供常開(1a)常閉(1b)接點，而新的是電源負載共用型，如果只是定時接通的話，功能都一樣。但有要同時用定時關閉的話需使用舊的。
左下角電源和負荷用兩條線接一起，然後COM接L2，NO接L1。

35分

樓主

2015-10-18 1:39

不知這樣子的說明有辦法換成S1.S2.L2.L1定時器的接法了嗎?
因為原先的不好買,又貴@@

由開關箱看來,紅線及白線是燈箱的電線

27分

5樓

2015-10-18 14:27

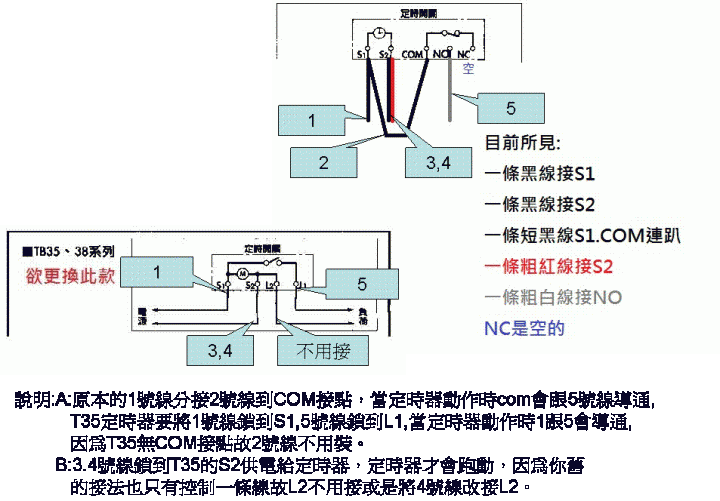

改成這樣,其他人再看看是否有問題 ~

35分

樓主

2015-10-18 16:27

相當感謝darknoss大的解答,和我今天想了一早不謀而合,立馬買一顆來換上!
