電話配線的問題...請有電信專長的師傅解答一下

pip2315
個人積分：1分
文章編號：54695739

1分

樓主

2015-03-03 17:37

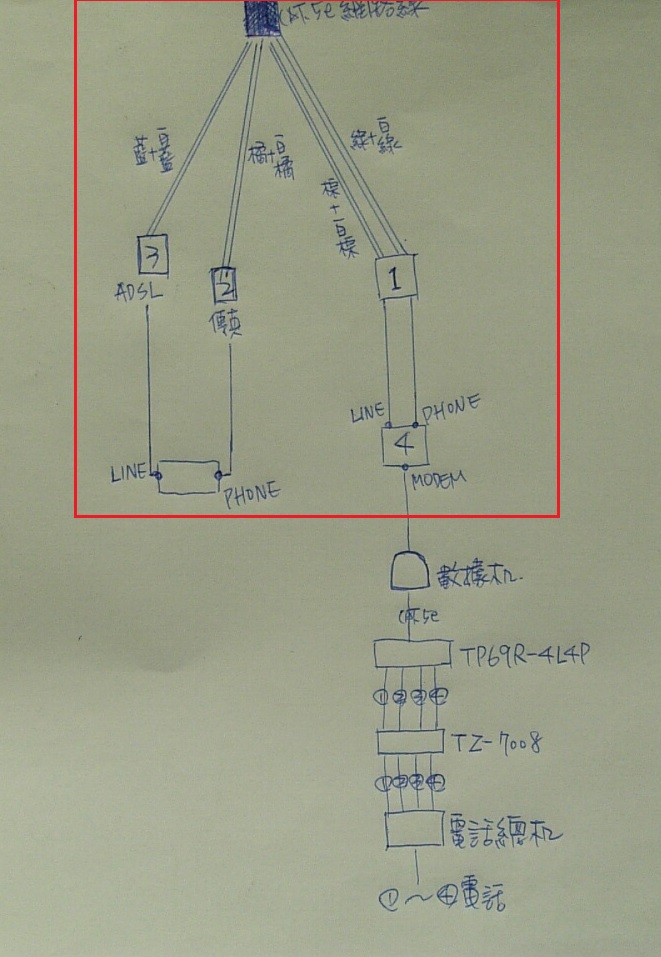

如圖:

一條網路線4對分別:

綠色2對+棕色2對---1.電話盒

橘色2對分到--2.傳真

藍色2對分到--3.ADSL

1號電話盒又分2條電話線到4.ADSL分歧器的LINE及PHONE
分歧器上的MODEM接電話線到中華電信的小烏龜然後接節費器

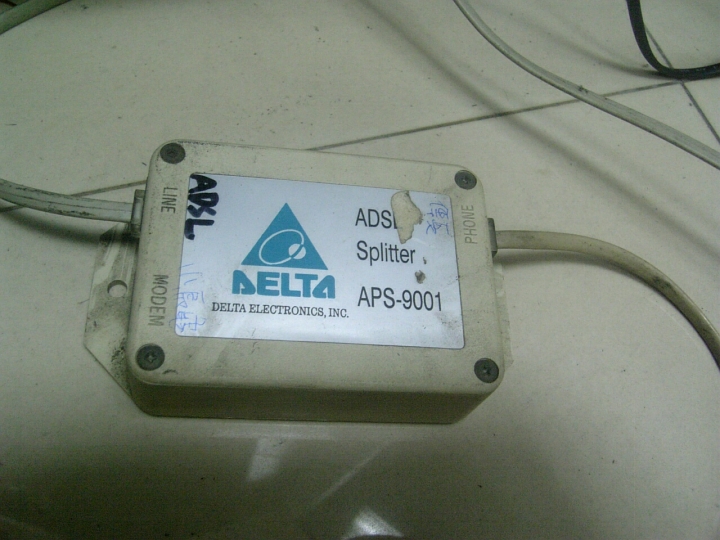

2號電話盒及3號電話盒又分別連接到一個轉換器
如圖:
2號電話盒接到PHONE孔
3號電話和接到LINE孔
電話配線的問題...請有電信專長的師傅解答一下

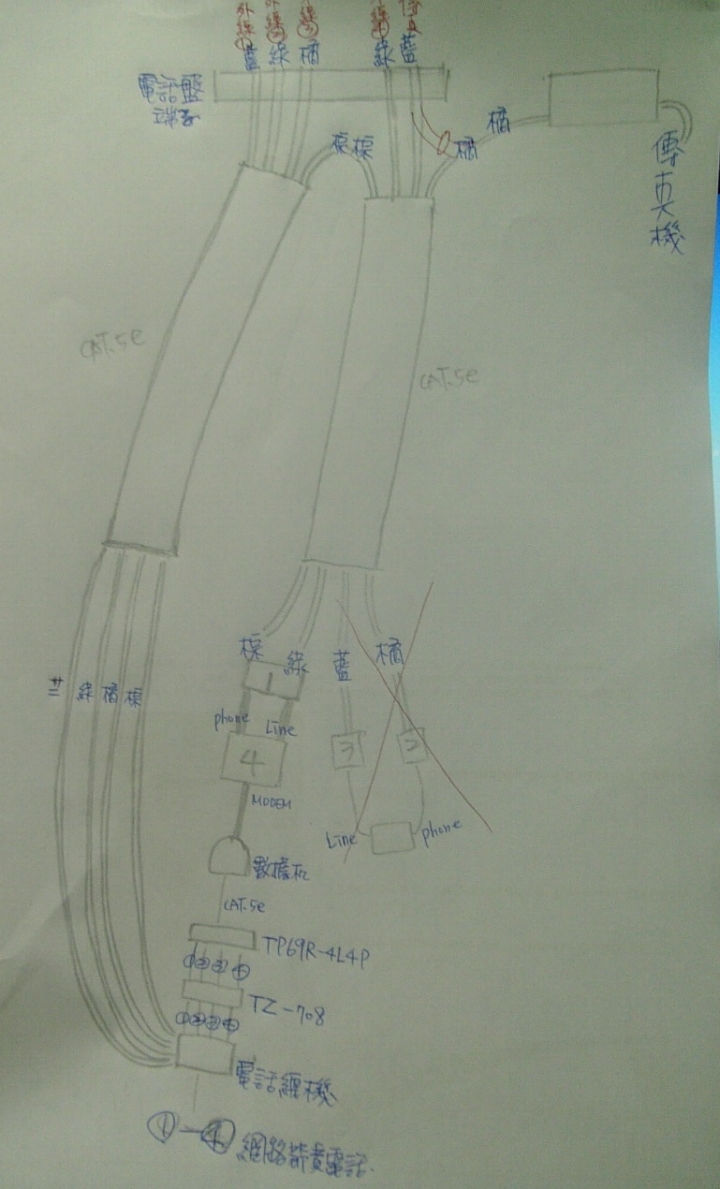

整各架構圖:

請問紅色區域是否可以更改為更簡單的接線處理
只想要有傳真機可以接收+網路電話可以正常收打
請問要如何整理?
謝謝

2015-03-03 17:37 發佈

文章關鍵字電話配線問題師傅電信專長

bv2pg

bv2pg
個人積分：130分
文章編號：54697518

130分

2樓

2015-03-03 19:46

所以你一共申請了四個電話門號!?

很多人不知道中華電信的 ADSL 本身其實也是一支電話
他們也都會故意不說

蒙奇.D.歪腰

蒙奇.D.歪腰
個人積分：20分
文章編號：54699069

20分

3樓

2015-03-03 21:28

我是電信的，不過很多東西沒有現場看也不清楚
比如盒子裡面怎麼接???
再來說很多東西都是當初現場施作的師傅才知道，比如你那條網路線傳真的部分感覺又回接到另一端
要把另一端的情形也PO上才清楚他整個接線方式

有時候有些COCO還是給人賺一下比較好
單價是一定比較高，以我沒做中華電信外包之前在做通信
你這個接了總機，中華電信維修的肯定不會幫妳處理
民營通信的如果你不是公司行號長期請她保養，像這種來處理不要想說會很便宜
因為這種的因為不是第一手，通常維修查的時間比做的時間還長
有些寧願做全新拉線的的也不要去查人家留下的!

intelfsd

intelfsd
個人積分：59分
文章編號：54699369

59分

4樓

2015-03-03 21:44

現場在哪裡
我可以幫你處理
請私訊給我

ysc_kyy

ysc_kyy
個人積分：2559分
文章編號：54700850

2559分

5樓

2015-03-03 23:03

紅框內應該是兩路ADSL外線，經SPLITTER再接往內部設備，如傳真機、語音總機，這一般稱為做迴路。

如果兩路都有ADSL的話，那也只能這樣接，頂多把線理好一點而已。

另外，一路電話需要兩條線，這兩條線稱為一對線，如綠色+綠白稱為一對線，兩對線是4條線。

bago

bago
個人積分：7分
文章編號：54703910

7分

6樓

2015-03-04 8:40

所有外線接總機...只要一條在入總機前先接ADSL數據機再接總機，
再從總機設定一條外線是傳真就好!

pip2315

pip2315
個人積分：1分
文章編號：54711845

1分

樓主

2015-03-04 16:30

蒙奇.D.歪腰...你說的沒錯....當初就是想請人查修沒人要來...
可能小工作或查修麻煩,所以只好自己來

ysc_kyy...經你這麼一說,我今天很仔細的再查修一次,終於把全部線路搞懂了
沒錯,像你說的一樣當初是兩個ADSL線路,所以架設成這樣
現在其中一條已經改成光纖到府,所以可以撤掉一條線路了

最後的查修完成圖

把傳真機的線路在前面電信箱端子地方連接

後端機房就把橘+藍線路整個撤掉終於解決亂像了

很感謝各位專家的幫忙,自己也學了一課
