T5一對二外置安定器接法請教

shzj

shzj
個人積分：6分
文章編號：43041788

6分

樓主

2013-04-12 0:57

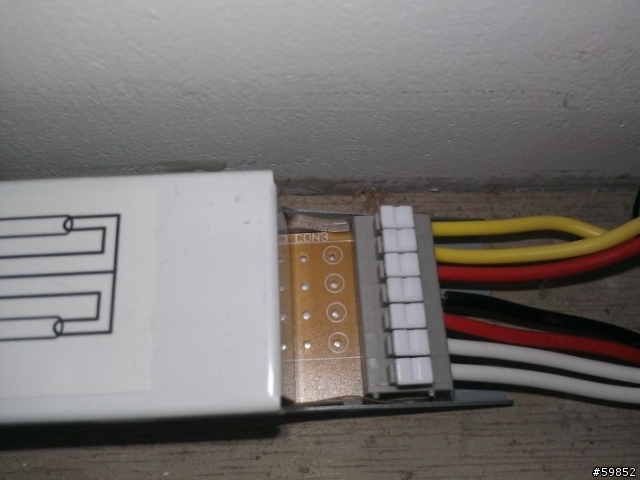

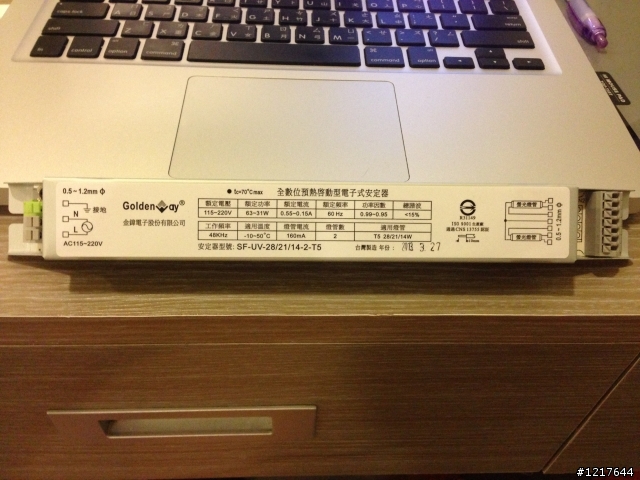

小弟前幾日買了一對一及一對二的外置高功安定器想說來裝層板燈，但看了安定器上的接法，以為很容易，但實際上照圖接線後，他就是不亮

，可電源開關上顯示有通電，所以我想應該還是小弟接錯了所以才不亮，燈具上黑白線有分嗎？小弟不才，想請會接的朋友能否告知小弟該如何正確的接法？謝謝！～小弟安定器是金鍏的。
T5一對二外置安定器接法請教

T5一對二外置安定器接法請教

T5一對二外置安定器接法請教

2013-04-12 0:57 發佈

文章關鍵字 T5 外置安定器

marsx3

marsx3
個人積分：65分
文章編號：43042780

65分

2樓

2013-04-12 2:43

shzj wrote:
小弟前幾日買了一對一...(恕刪)

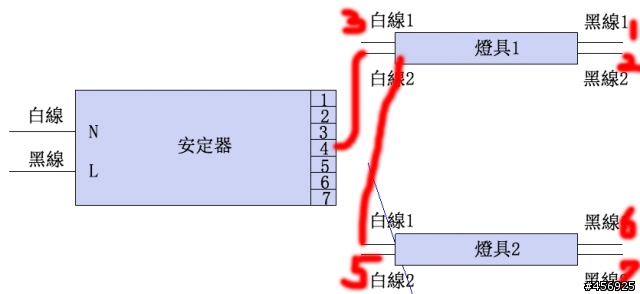

印象中是這樣:

shzj

shzj
個人積分：6分
文章編號：43051565

6分

樓主

2013-04-12 13:59

marsx3 wrote:
印象中是這樣:...(恕刪)

我現在再去裝看看，不行的話再來請教！

savrin

savrin
個人積分：13分
文章編號：43055799

13分

4樓

2013-04-12 17:09

請服用
http://www.chimay.com.tw/shopping/viewpic.asp?sn=487

shzj

shzj
個人積分：6分
文章編號：43059448

6分

樓主

2013-04-12 20:56

savrin wrote:
請服用http://...(恕刪)

我就是這樣接的呢，但他就是不亮，連最簡單的一對一也樣不亮，電源開關會亮，證明有電流通過，難道跟接電源的線徑有關嗎？電源線是白扁線2.0的，快瘋了！～

marsx3

marsx3
個人積分：65分
文章編號：43060063

65分

6樓

2013-04-12 21:33

shzj wrote:
我就是這樣接的呢，但...(恕刪)

先試接一個燈具
黑線1-->1
黑線2-->2
白線1-->3
白線2-->4

如果確定LN有電輸入(AC115~220V),那就是安定器故障

順便問一下,燈管有裝好嗎?

savrin

savrin
個人積分：13分
文章編號：43062822

13分

7樓

2013-04-12 23:52

http://www.chimay.com.tw/shopping/viewpic.asp?sn=487
對照上圖
一組燈管黃12紅3黑4
另一組燈管黑4紅5白67

shzj

shzj
個人積分：6分
文章編號：43103991

6分

樓主

2013-04-15 12:46

marsx3 wrote:
先試接一個燈具黑線1...(恕刪)

感謝啊！小弟愚蠢，果真是燈管沒轉緊，浪費大家時間，真不好意思

shzj

shzj
個人積分：6分
文章編號：43104007

6分

樓主

2013-04-15 12:46

savrin wrote:
http://www...(恕刪)

感謝啊！小弟愚蠢，果真是燈管沒轉緊，浪費大家時間，真不好意思

我愛巧克力機

我愛巧克力機
個人積分：4455分
文章編號：43192498

4455分

10樓

2013-04-19 9:49

感謝順便吸收到一些知識，但結尾真有趣，讓我想到身為工程師的我，產線人員打給我的一些對話情景

shzj wrote:
感謝啊！小弟愚蠢，果...(恕刪)
