排油煙機風管問題請教

a8971559

a8971559
個人積分：0分
文章編號：38959169

0分

樓主

2012-10-06 23:49

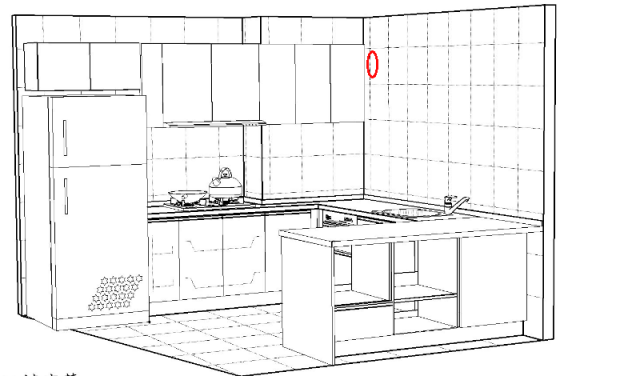

想請教各位，小弟正在為排油煙機管線的修飾煩惱，紅圈為出風口，但紅圈上方即為天花板(樑)，故只能繞過柱子，有甚麼修飾的方法可以看起來比較美觀?
1.倒T+鋼板風管，不做上櫃
2.柱子那邊做斜角度的上櫃
3.其他
拜託了，為此煩惱甚久= =

2012-10-06 23:49 發佈

文章關鍵字風管問題排油煙機

RICE 1502

RICE 1502
個人積分：308分
文章編號：38960707

308分

2樓

2012-10-07 1:22

a8971559 wrote:
想請教各位，小弟正在...(恕刪)

不是藏在吊櫃內

okchris

okchris
個人積分：41分
文章編號：38962604

41分

3樓

2012-10-07 9:01

這樣風管拉較長
加上你要使用隱藏式或倒T式
油煙排不出去喔

你的除油煙機應設計在牆面出風口下方
使用深罩式油煙機
才是上策

a8971559 wrote:
想請教各位，小弟正在...(恕刪)

https://www.facebook.com/smokeguider

a8971559

a8971559
個人積分：0分
文章編號：38964525

0分

樓主

2012-10-07 11:28

瓦斯管線已經拉了，所以沒辦法動排油煙機的位置><
所以使用深罩式的會比較好嗎???感謝~

lily11533

lily11533
個人積分：391分
文章編號：38966120

391分

5樓

2012-10-07 13:48

假設天花板還沒做，走天花板繞過去，向下出口排煙管會露出來，排煙效率會比較差一些些...

如果你要完美，排煙管從櫃體(犧牲櫃體上排空間,洗洞)穿過去，紅色圈圈牆面上面也施作櫃體蓋住

如果如果你下面的櫃體都沒施作，趕緊變更設計，排煙機／爐具改到紅色圈圈附近．．．
原因火源太靠近冰箱，瓦斯管拉好，可用軟管穿過下面櫃體到紅色圈圈處．．．
