[請益]這樣子的套管方式, 電線會不會出問題?[圖]

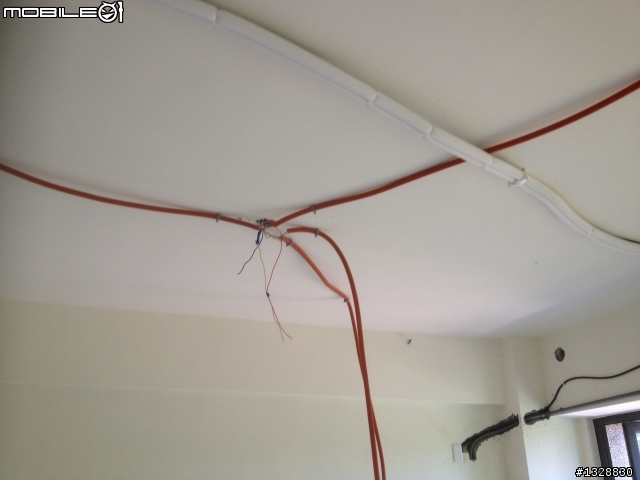

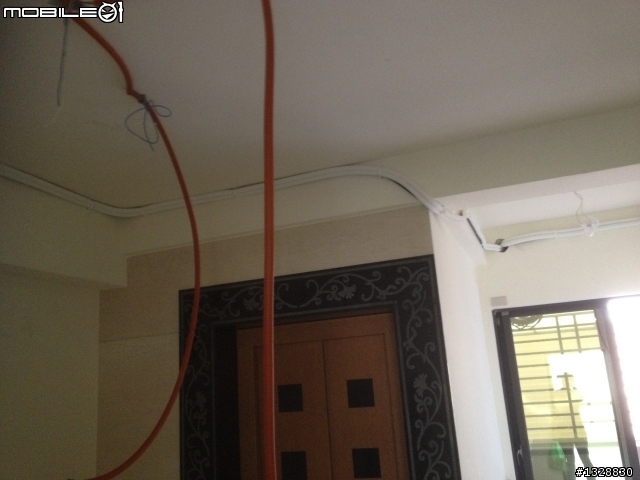

小弟目前家裏正剛開始動工, 水電師傅正在拉線路.
我們是要求用太平洋的線路, 而且要套管.

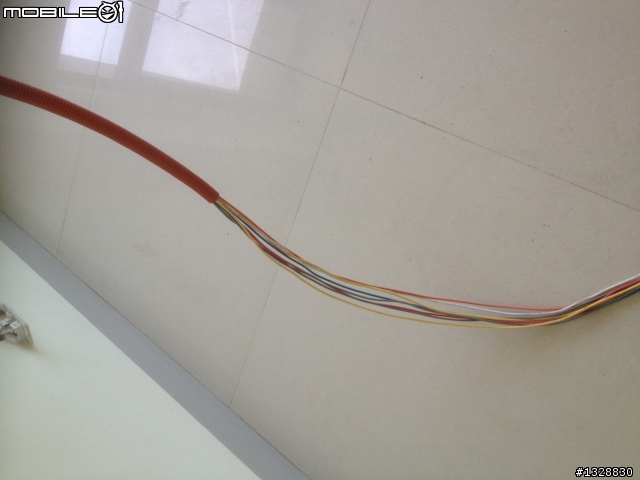

目前是看到有些套管內有2-4條太平洋2.0mm單芯線, 但是有些套管內有6-8條太平洋2.0mm單芯線









我是看01上說最好套管內有不超過3條線路, 怕散熱不良易走火和抽換線的問題,
我有跟水電師傅反映, 希望他一條套管內, 最好有不要這麼多線路擠在一起.

而他的回應是:

1.這些線路是天花板的線路, 而我們是用LED, 耗電量很低, 1條太平洋2.0mm單芯線可以承受20安培, 而1個LED也不到2安培, 所以這些2.0mm單芯線根本不會發熱

2.套管內可以有10多條線路

3.這些線路是天花板的線路, 距離也不會很長


他的說法好像有些道理, 又好像不太對.

我又查不到確實套管的規範

我想請教大家:這樣子的套管方式, 電線會不會出問題?到底ok不ok?
2012-07-10 10:47 發佈

inderal wrote:
小弟目前家裏正剛開始...(恕刪)


我的話會堅持請他分開,因為你不能確定這輩子這些燈永遠是LED
搞不好哪天要換燈,或是改設計,下一手屋主裝高耗電的東西怎辦
其實也不用想那麼多,真的出問題是燒你家不是燒他家
他最多來你家幫你燒支香
你能不堅持嗎?
我的模型部落格---必噹必塞小地方 http://blog.xuite.net/mia1982323/wretch
這些線都接到天花板推測你家應該做得很多照明,這些現多數是控制線,安培數不大!以PVC配管來說7到10條導線數以2.0mm計算須下修至12安培,圖上管內的電線可能有一至二條是電源線,其他是控制線所以不列入計算,如果還是擔心就問一下師傅,電源線及控制線各有幾條?祝順心
強力要求師傅換粗的塑膠管,不會多太多錢,以免以後要抽換線時,你就慘了...

inderal wrote:
我想請教大家:這樣子的套管方式, 電線會不會出問題?到底ok不ok?






inderal wrote:
小弟目前家裏正剛開始...(恕刪)
給你用cd管
不錯哩
既然都要花錢改線路了何不一次到位?且不何法規就是事實何必委曲自己
雖說現在走的電流不大但難保將來你不會多接別的電器,例如浴室內的多功能暖風機
應避免 燈具用電 跟 插座用電 共用同一個
一個回路

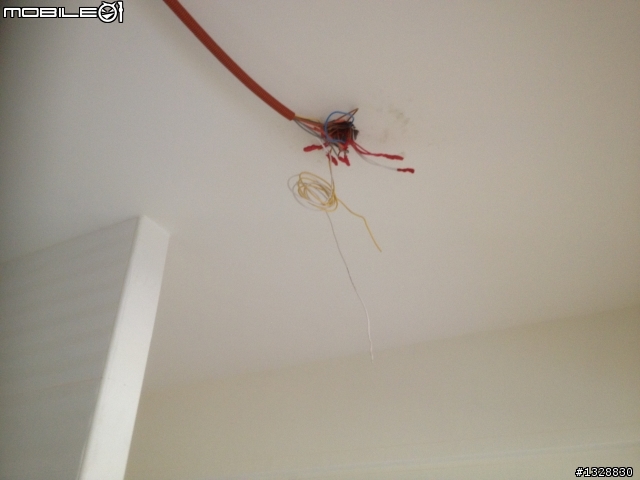

從你圖2 管子 看來 有白線 跟 紅線 和色線

最好尋問你的 水電技師 是否 插座電燈共用電

因為 白線 為 水線 插座用電 是 一紅 一白
如3孔 是 一紅一白一綠(綠可用小條的)

不過 台灣的 水電 很多根本 巳上 不按照 法規
來的 (借牌照的) 很多 怎麼管
價位也是一團亂 有的正牌的 被比價 比下去
說 很貴.....

你可巳問他 圖2 的白線 為什麼會下來...
他的白線 下來 用意是什麼
有白線 合理推測 + 1紅線 形成插座
那為何 還有 色線 ? 紅線+色線 形成燈具開關
為何只有一條紅線

假設燈具沒有穩壓的 會怎樣? 當 共用電時
假設燈具插座 共用電時 老子爽 拿來插 高用電
電器 會怎樣?

你可巳把你的疑問 問你的水電技師

同時上網查 他的回答 和你的上網查的結果 相比較

僅供參考 不一定對


inderal wrote:
我是看01上說最好套管內有不超過3條線路, 怕散熱不良易走火和抽換線的問題

這和01無關,
而是法令規定。

5樓的k1140097大已經將法令規定貼出來了,
請參照表244-1,
2.0的導線有7~10條時…就需要28mm(也就是1.1英吋)的套管。

而根據RAY用老花眼對著樓主的照片看了一會…
導線「應該」是剛好七條,
也就是說…目前的六分套管是違法的施作方式。


inderal wrote:
1.這些線路是天花板的線路, 而我們是用LED, 耗電量很低, 1條太平洋2.0mm單芯線可以承受20安培, 而1個LED也不到2安培, 所以這些2.0mm單芯線根本不會發熱


首先請參考表16-7,
LED燈的低電流,
的確可以符合表16-7的規定。

但下一句…2.0可以承受20安培則是錯的。
在表16-7的安全值規定,
3條導線以下…2.0線路的上限也只有19A,
而7~10條導線時…2.0線路僅能承受12A的電流。
當然,這裡指的是採用28mm(也就是1.1英吋)套管的狀況。
在你家這個塞爆管的狀況下,
恐怕是連10A都很有問題

請確實要求水電師傅…這些迴路的無融絲開關一律安裝10A的規格,
不能安裝一般常見的15A或20A的規格,
否則就有過熱的危險。

其次…法規的制訂,
是為了讓大家有個一定的遵行依據。
譬如現在樓主用的是LED,
也許這種電流量…不照法規來施工並不會出事。
但如果下一個承接這間房子的新屋主買的不是LED,
而他又不知道埋在天花、牆內的穿管線路是這樣硬塞的呢?
出了事…
是不是該找「前屋主」的樓主出來負責?

inderal wrote:
2.套管內可以有10多條線路

這也是錯的,
套管內的導線極大值就是10條。


inderal wrote:

3.這些線路是天花板的線路, 距離也不會很長

跟長度有個關係…

他的 8條線 全都是 火線嗎....
要確定 才能10安培 成立吧

有些色線 是不是 控制線

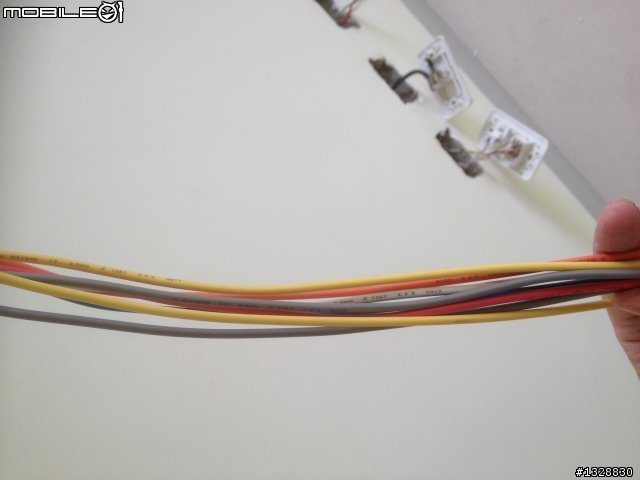

2灰 2黃 1藍 1白 1紅 1橘

2黃1藍 可能是 雙開線 2灰可能是 單開2路線
橘可能是 電燈用火線

紅可能是插座用火線 白則是插座用水線

也有可能是這樣 安排線路

也許會不會這樣


那如果 這條白線 是 b燈水線 他把它 放到 這里來
充當 工人用的 臨時用電的水線 當完工後
b燈這里 這條白線 剪斷 另一端 被剪線的白線
立即轉變為 b燈 控制引線
這一種可能性也是存在的

僅供參考 不一定對
