買了預售屋三年多,今年7月終於交屋了.在01上拜讀了很多人,爾後po文再一一感謝,因目前在還在裝潢,所以先分享冷氣安裝.

室外機
分享我的冷氣安裝

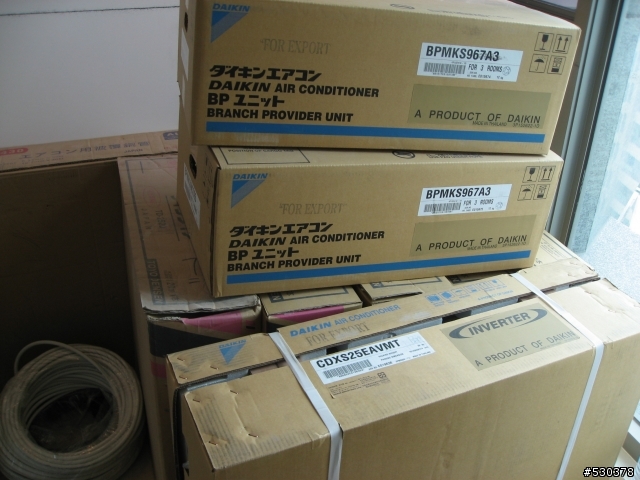

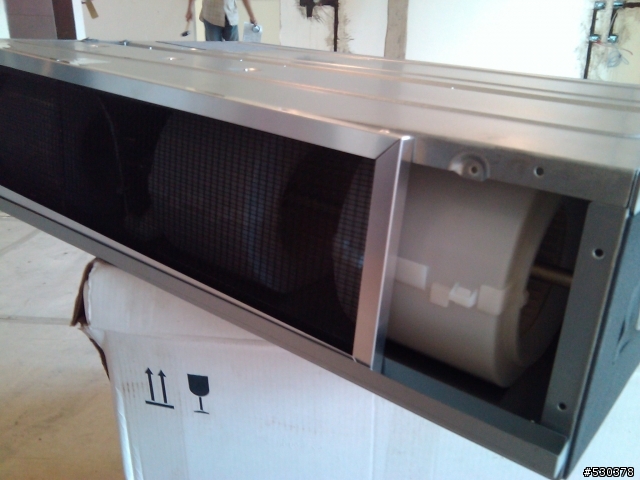

室內機

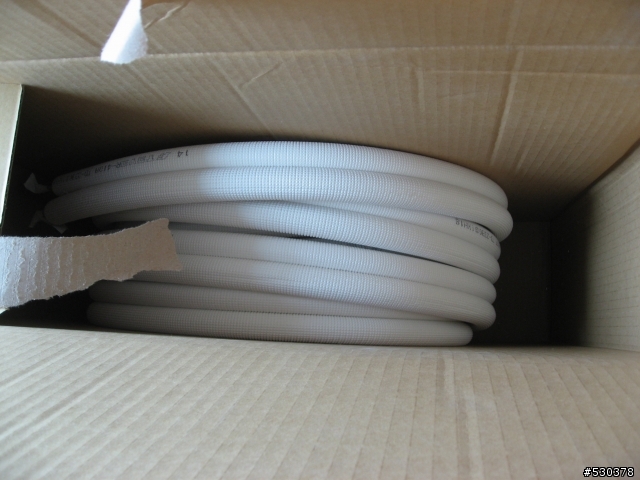

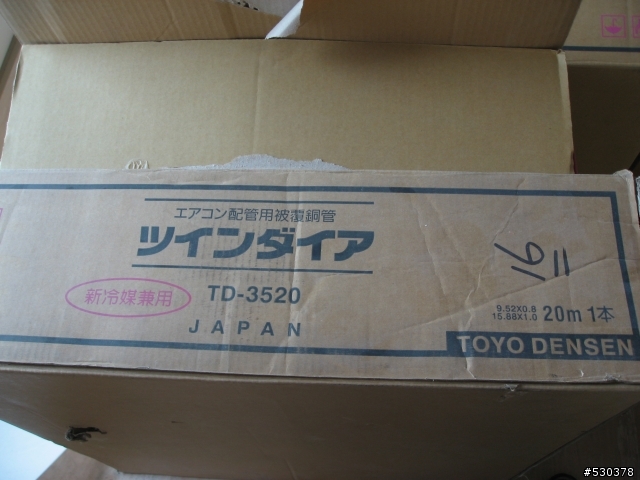

銅管

原廠附的濾網

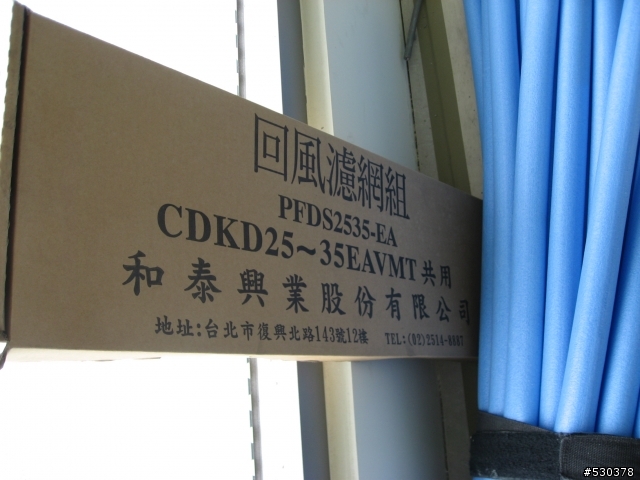

選配的濾網外盒

選配的濾網,可以在外面再加一層3m的過濾網,以後要更換時比較方便.
分享我的冷氣安裝

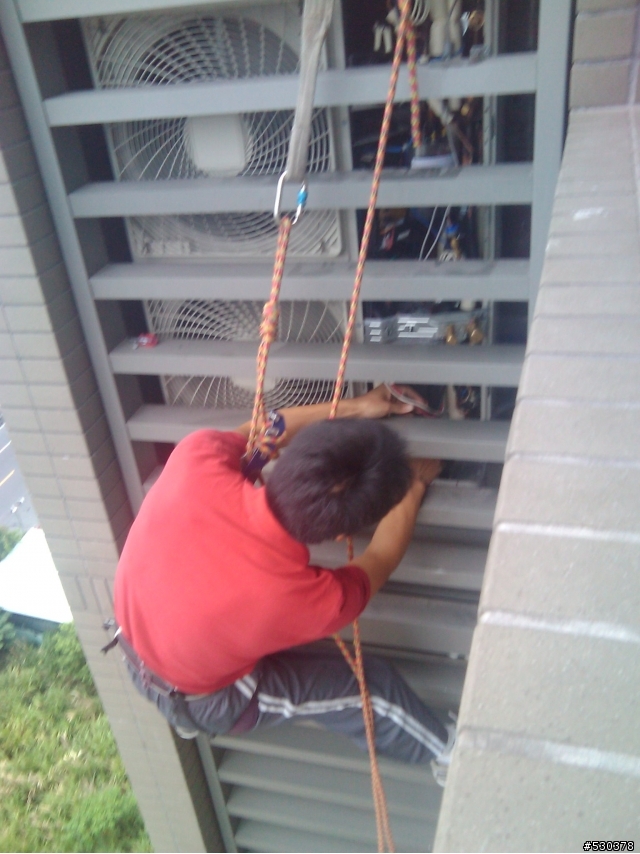

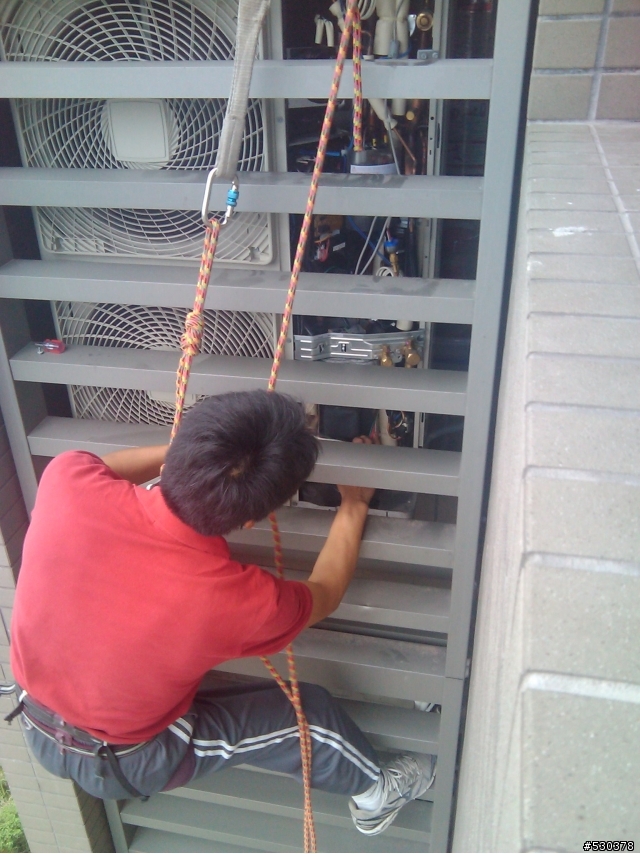

安裝室外機時因建商設計不良,若要正規安裝,人員要跑到牆外才有辦法安裝,所以才會有這種兩張照片
分享我的冷氣安裝

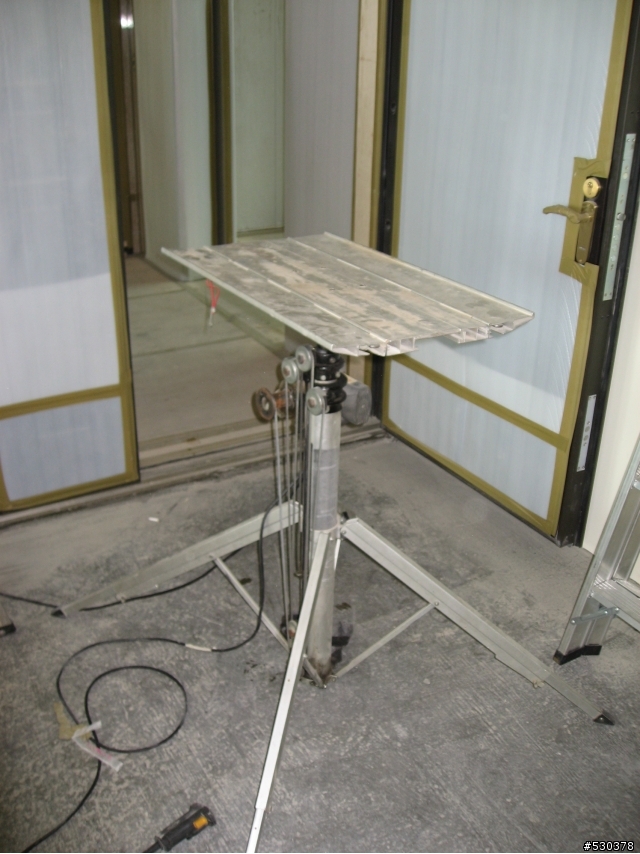

升降機

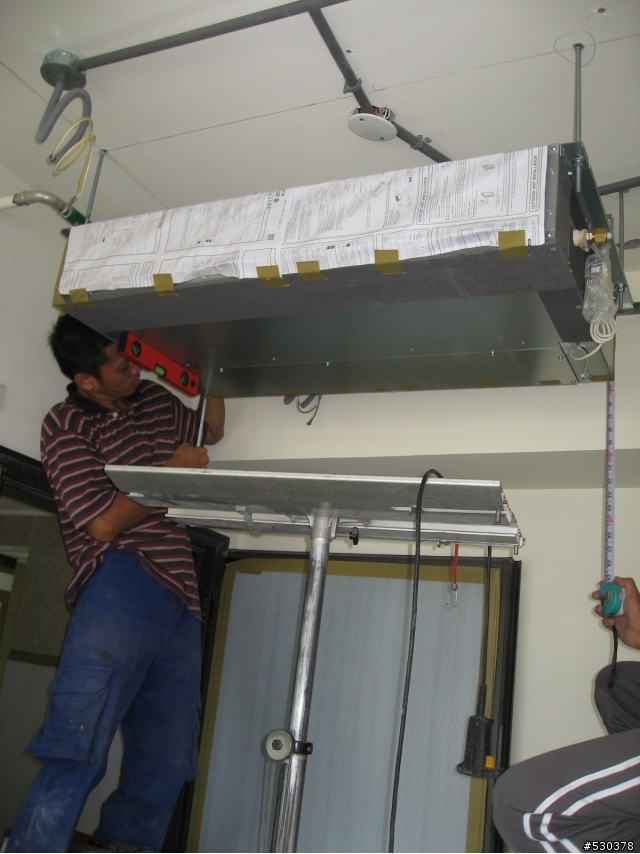

開始安裝室內機,量天花板高度

分享我的冷氣安裝

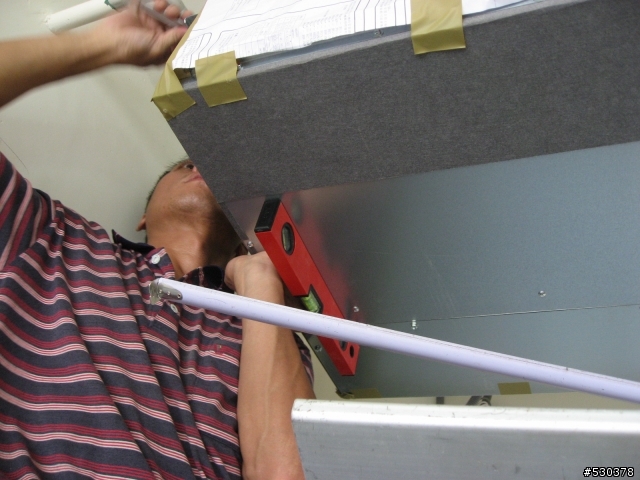

量水平,要有斜度,排水順暢.
分享我的冷氣安裝

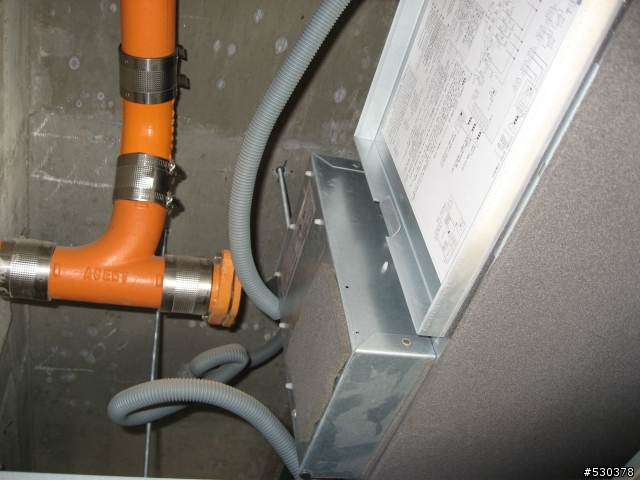

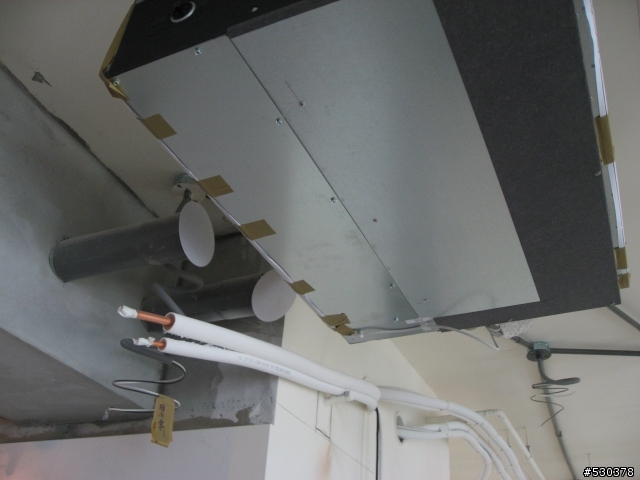

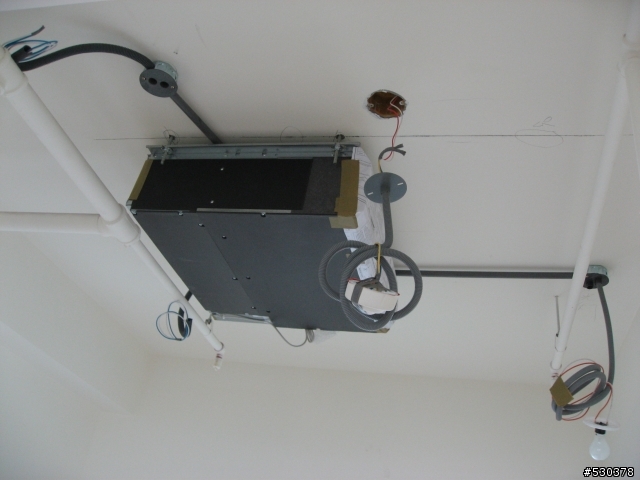

室內機安裝完成

旁邊的那兩個水管洞是全熱交換機
分享我的冷氣安裝

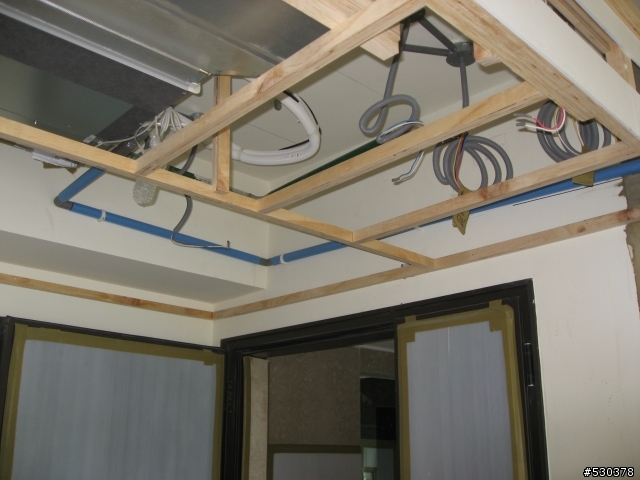

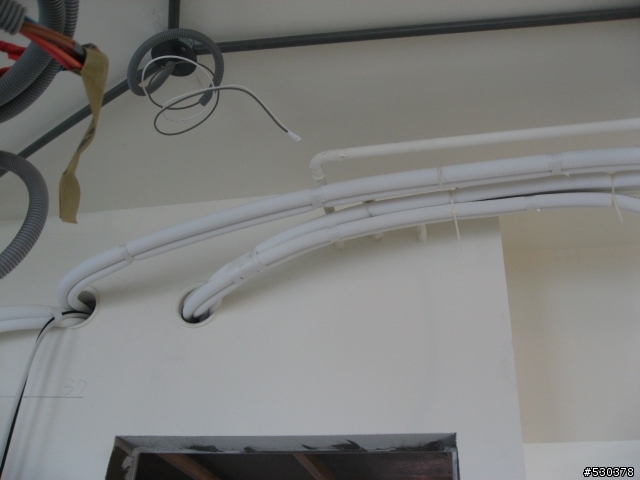

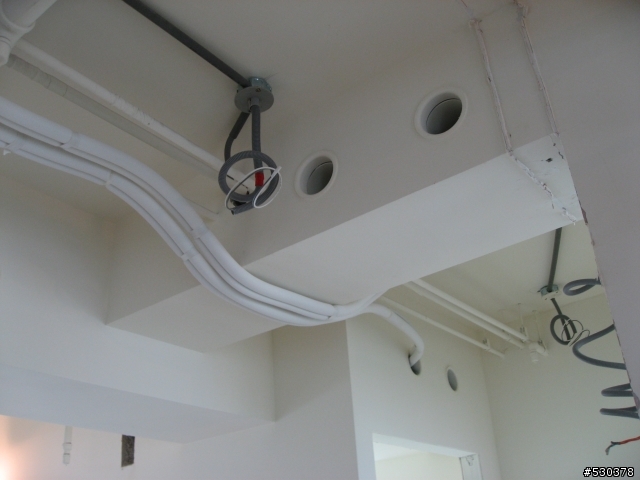

拉銅管

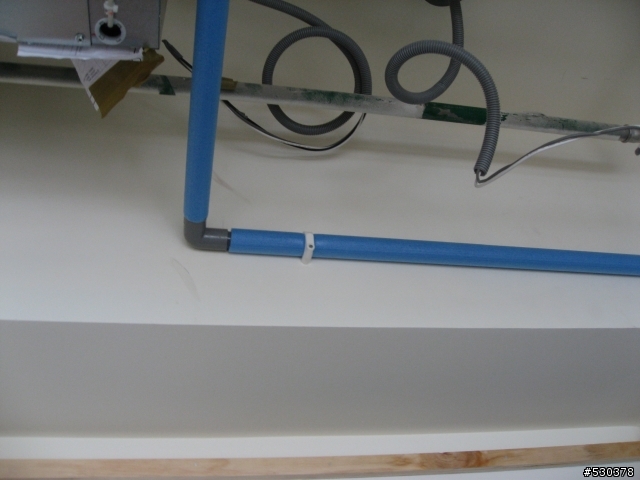

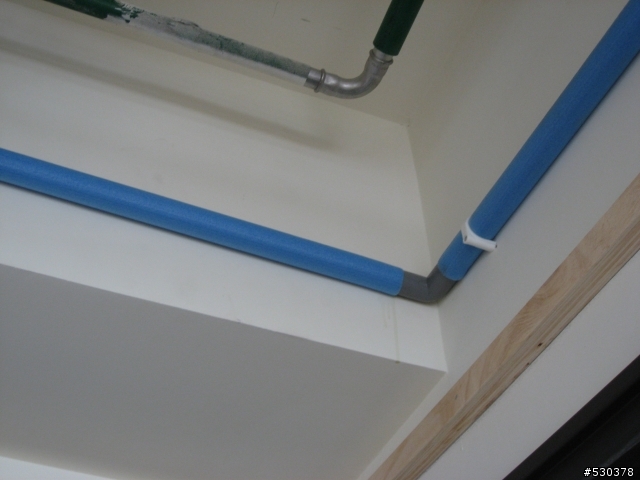

因怕結露,排水管包保溫棉
分享我的冷氣安裝

不是我故意照歪,是因為水管有斜度以便排水.
分享我的冷氣安裝

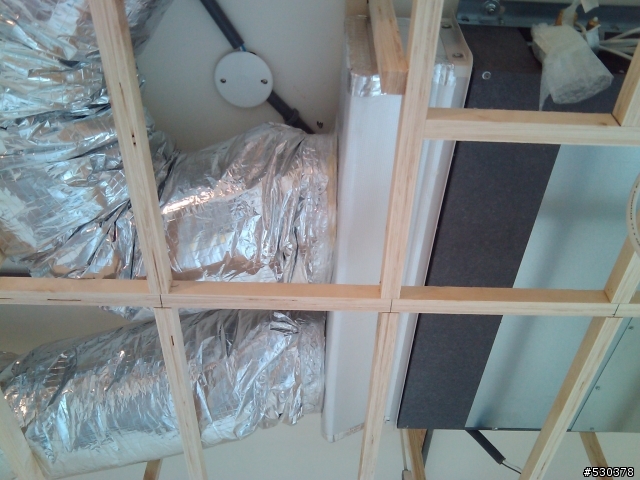

風箱

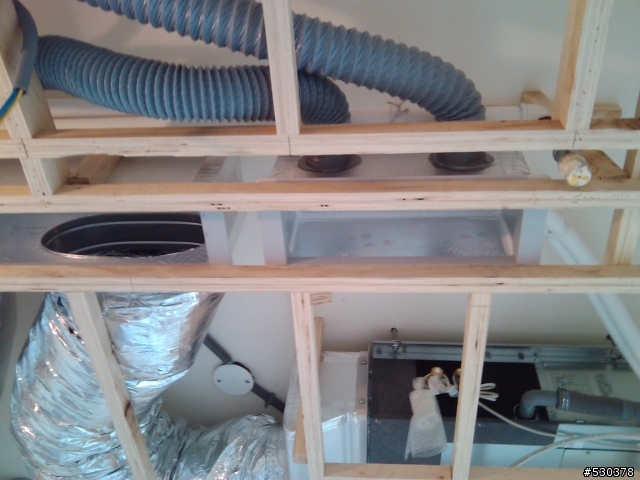

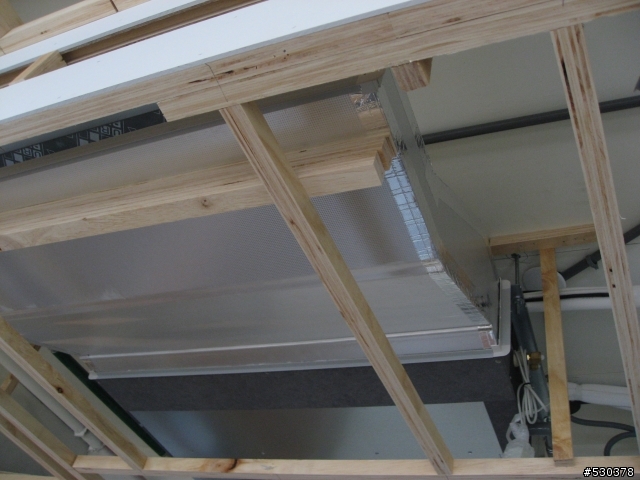

風管冷氣安裝完成

因為拜讀了chunyuan大大的這一篇http://www.mobile01.com/topicdetail.php?f=335&t=1158498&last=30914101所以也裝了全熱交換機,感謝chunyuan大大的分享.
分享我的冷氣安裝

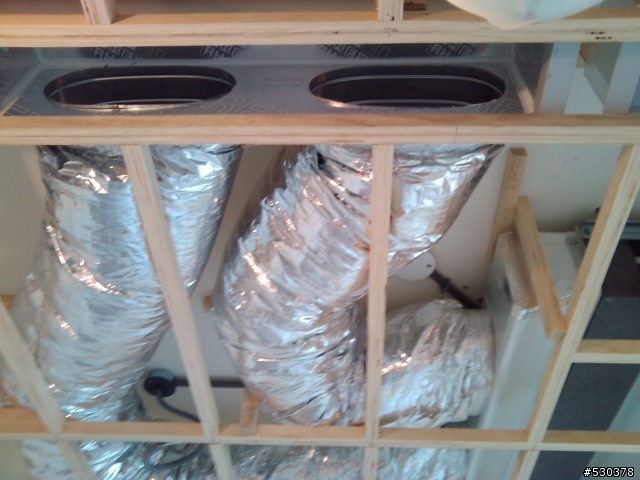

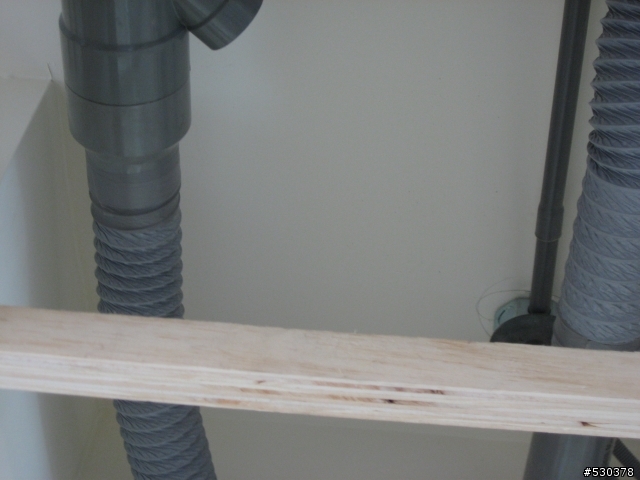

軟管

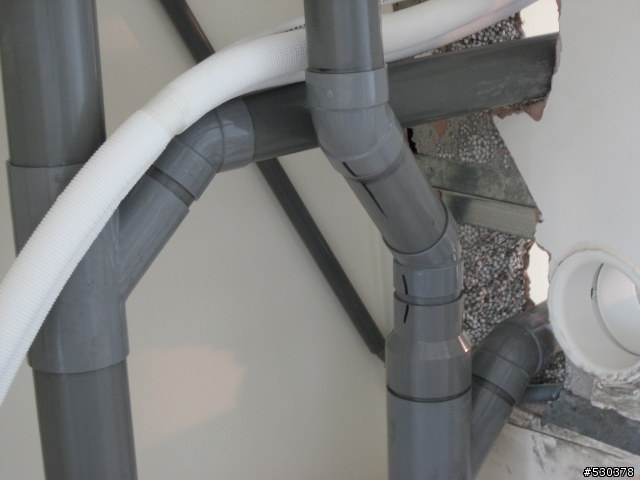

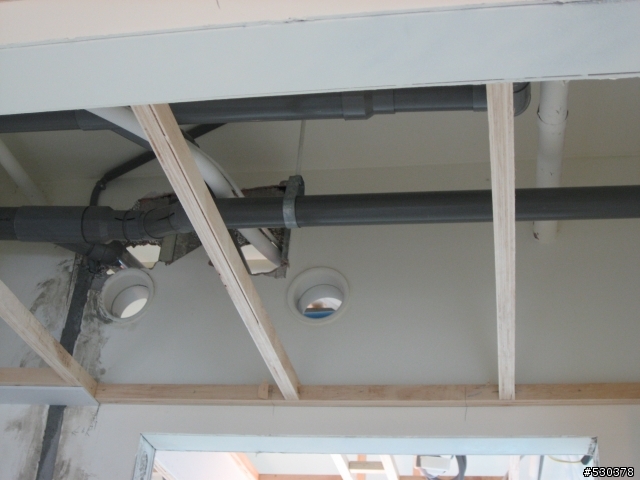

pvc管

聽了chunyuan大大的建議安裝風管能用PVC硬管安裝的地方就都用pvc管安裝,不過比較不一樣的是chunyuan大大每個出風管路皆有安裝閥門，而廠商是幫我以管子的大小來分配,房間大小來配置風量.
分享我的冷氣安裝

這就是冷熱交換機及冷氣的的末端了出風口了.
分享我的冷氣安裝

等最後裝潢完成後,再來po出風口的樣式.

2011-10-12 14:55 發佈

文章關鍵字冷氣安裝

hhop

hhop
個人積分：330分
文章編號：31234361

330分

2樓

2011-10-12 16:51

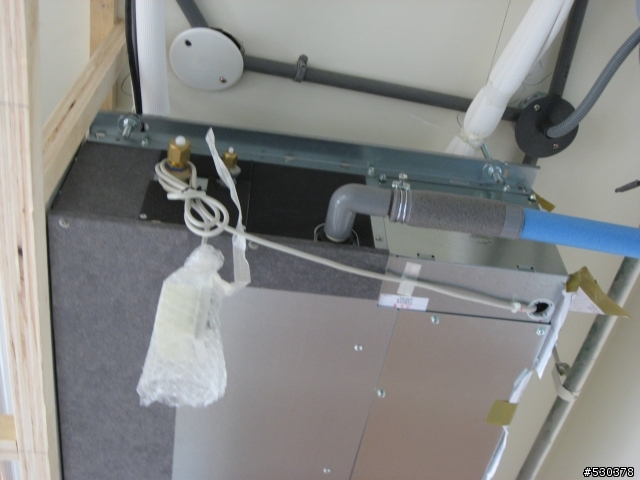

只能說這家手法很糟阿. 首先,你的內機排水端是不能接彎頭在接排水銜接管的. 你要是知道內機排水盤一片多少錢的話你一定會哭.

排水盤那端是硬質保麗龍,原則上大金是禁止店家施工在排水盤那邊抹膠水的.(會腐蝕保麗龍)

以後移機的話更慘方向被固定,排水卻沒有辦法自由轉向,更慘的是CDX的內機雖然是正壓但是排水端卻沒做三通來透氣,晚上就只好聽貓頭鷹叫了.

內機喇叭頭頭端附近居然不打吊步就直接打喇叭頭,我只能說心臟真的夠強.

銅管路線也不吊葫蘆束任憑管路懸空,是考驗銅管的強度還是樓主家沒有地心引力?

內機出風口的保溫軟管那邊的包覆我只能跟你說,真是失敗中的失敗. 夏天天氣很熱的話你溫度又開很低的話,
保溫軟管跟風箱那邊的插嘴80~90%會冒汗,以後只能等發霉.

看你的出風口因該是ABS的材質,但是跟你講鎖ABS材質的出風口也要做好2要訣,但是我看以後出風口出怪招的時候我再說吧!

hhop

hhop
個人積分：330分
文章編號：31238008

330分

3樓

2011-10-12 19:45

大大你好,我在跟你說一些可事先預防的方法: 首先你的主機因該是140~160主機,主機到分配箱(BP)中間的控制線跟電源線勢必須分開牽連的.

控制線必須是隔離線才可以,隔離線須為1.25的尺寸.

分配箱到內機的控制線須為 2.0 4芯控制線,如果施工人員拉的線為 1.25 3芯的話就要燒香保佑不要出問題(大金會不出保固的).

在來就是出風口,出風口到木材的所點那邊需請施工單位用薄型隔熱被膠包覆,因為有的出風口會接觸到熱源,導致會滴出水滴.

出風口用電動起子鎖緊後,需要用手動螺絲刀再放鬆一圈,以避免以後熱漲冷縮會出現的異音.

還有你圖中:11張圖片跟13張圖片有何差異你是否有看到? 就是圖片11的機體下方原廠有附保溫貼材而施工單位卻沒有幫你貼上去,你的內機因該是客廳的機子萬一客廳有落地窗或是西曬的話會導致天花板溫度高升,那內機會下雨喔! (請注意看:圖片11與圖片13機體下部的差異)

大金的機體"只有VRV"的內機用機沒附保溫貼材. 家用VRV一律都有附.

至於新鮮空氣那方面要確定圖片28那邊是出風還是迴風,要是出風的話就算了. 但是要是迴風的話就不行.(會短循環)

首先新鮮空氣的軟管建議需為包覆保溫的軟管,圖片上面的帆布軟管材質差就算了,還有會滴水,出風會因材質而有管損現象的發生.

很多公司號稱很專業不過我還是跟你說一下,多看看大間公司的作法就可以了解施工手法的"手路"到什麼階段.

目前來說新鮮空氣機跟冷氣安裝手法我覺得還是"承益"的手法最優,畢竟他們老闆,方先生是從高仕城出來的"大金活字典"關於大金方面的事情我敢說:除了大金公司以目前各經銷商來說沒人比他強.

另外恭喜你新居落成喔.

dreadmight

dreadmight
個人積分：10分
文章編號：31240665

10分

4樓

2011-10-12 21:48

您好,介紹的十分詳細!
請問您請幫chunyuan大大安裝的廠商安裝的嗎?
謝謝您

andy660102

andy660102
個人積分：19分
文章編號：31241543

19分

樓主

2011-10-12 22:21

感謝hhop大大的指點,明天趕快來跟廠商討論討論,天花板還沒封要改都可以,再次感謝.

Pureyen

Pureyen
個人積分：1分
文章編號：31243078

1分

6樓

2011-10-12 23:14

真的是內行的看門道，外行的看熱鬧，hhop大真是厲害!

square.liu

square.liu
個人積分：608分
文章編號：31243093

608分

7樓

2011-10-12 23:14

hhop大真的超強的，發現這麼多問題，要全部重弄也是大工程。
樓主該不會明天跟廠商說這麼多問題，廠商惱羞成怒跟樓主摃起來呀?
畢竟已經施工到一定程度了，差不多都裝好了，只差封板了!!
記得update一下後續情況呀~!!~~如果問題都能解決，也是一家好廠商呀

hhop

hhop
個人積分：330分
文章編號：31245956

330分

8樓

2011-10-13 1:18

andy660102大大請問你的出風口是只有同一邊出迴風,還是一出一迴.

若是同一邊出迴風的話切記,迴風"一定"要出風口的"1.5倍以上. 且出風口出來的話左右邊最好做20公分左右的迴風遮蔽.

避免同一邊迴風會把出來的冷氣馬上又吸回去的情形.

出迴風動線建議避免側出側迴,因為會導致冬天的時候暖氣只會暖"上半身",一般建議側出~下迴(迴風處不得在側出風口對面)或是下出下迴(下出下迴風需注意要以對邊或是左右為主).

還有開維修孔的話,因為大金一般都會跟經銷商要求維修孔要開比機子大. 但是有些設計師或是屋主無法接受或是現場無法配合的話,建議你.

由內機的電路板維修板那邊(以人面對內機出風口的右方)拉出25公分再以25公分處向左拉70~80~90公分(CDX機型分 25~35機子寬66公分 40~50機子寬86公分 60機子寬106公分),之後在以內機風鼓維修鐵板1/3處往後延伸40公分往後也就是迴風網那邊在退.

因為有的店家沒有基本的開孔觀念,導致以後要維修或是更換風鼓會有拆不下來的情形發生.

因為一般店家都會開一呎~兩呎. 絕對萬萬不可以有這情形發生. 維修孔不能開標準尺寸的話就算了,但是一定要以以後可以拆卸水盤或是風鼓為打算.

東西雖然不是詛咒會壞,但是防範勝於未然. 聽過太多從新裝潢的業主吃了很多虧. 尤其是裝潢好沒多久因為店家專業度不足導致機子故障,後期導致拆卸裝潢來維修的案子時有所聞.

square.liu

square.liu
個人積分：608分
文章編號：31254952

608分

9樓

2011-10-13 13:09

hhop wrote:
andy660102...(恕刪)

為什麼這邊沒有讚可以幫你按!!~~

andy660102

andy660102
個人積分：19分
文章編號：31256936

19分

樓主

2011-10-13 14:27

square.liu wrote:
hhop大真的超強的...(恕刪)

今天趕緊去跟廠商協調,把hhop大寫的給他看,他也接受hhop大的理論,不過他說有些是實物上的經驗,又要搭配設計師的設計,需要變更,因為我也不太懂,他說等他完成後叫我在照會比較好,倒時再上來分享,感謝hhop大分享的資料.
