夾層設計(附設計圖) --有更好的設計嗎

@顧家男孩@

@顧家男孩@
個人積分：1分
文章編號：29559752

1分

樓主

2011-07-26 16:17

小弟最近有一間挑高4.2米(扣除樓板厚度剩約4.05米)的房子要裝潢

因為預算不足無法請設計師,所以只能自己DIY~

小弟不會使用3D繪圖軟體,我只用AUTOCAD來設計平面圖 ,

請問板上的神人有無其他或更好的規劃,小弟代替全家老小說聲感謝!!

屋況大致說明：
1.房子室內單層實際約20坪
2.開窗面只有北邊,無遮蔽,可遙望台北市景觀(就是我圖上客廳與陽台那面)
3.為了節省拉管的費用,廁所的位置不能變,(在白色大柱子的右側)
4.房間至少要有兩間(其中一間要有更衣室),最好能有3間房
5.目前大門位置不是在我圖畫中那(我已將它向右移5M)
6.有一根大橫梁由陽台延伸至客廳上方

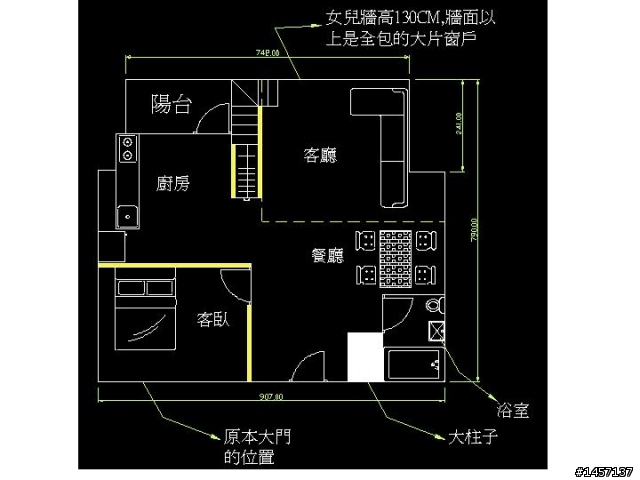

1F平面圖
夾層設計(附設計圖) --有更好的設計嗎

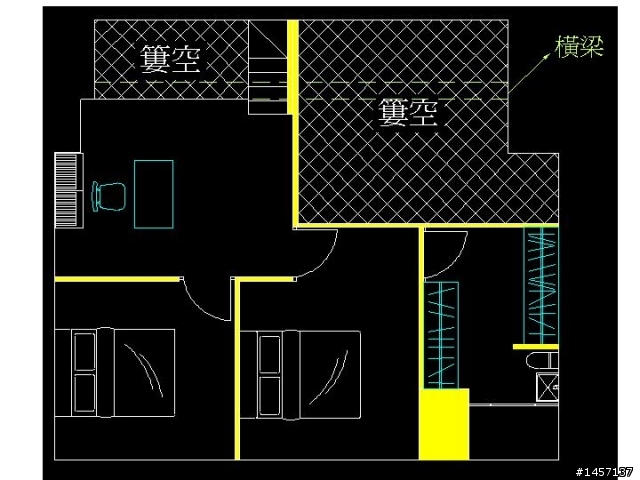

2F平面圖

2011-07-26 16:17 發佈

文章關鍵字夾層設計附設計圖設計

柚橙

柚橙
個人積分：86分
文章編號：29560376

86分

2樓

2011-07-26 16:45

您的樓層淨高度為405cm,
扣除夾層板約15~20cm(視工法而定),
平均樓高=(405-20)/2=192.5cm,
空間感會相當壓迫!!

建議朝下面幾個方向思考...
1.客廳與餐廳空間因為較長停留,
採挑高設計較為舒服(不是挑空喔),
淨高度維持在280~300cm,
其上方只剩100cm可作為儲藏之用.
2.上下之樓梯採無隔牆設計(與客廳合併),
以爭取更多之視覺透空感.
3.樓下房間高度提高到200cm,
其上方2個房間高度因而縮減到185,
但可設計為和式房間之作法.
4.其餘上下層之走道,廚房,浴廁空間,
則維持平均淨高度192.5cm.

如此作法需要考慮上下樓層各空間之高低差收頭,
費用也會較原本為高些,
但如此可獲得較佳之空間利用率;
當然,如果您願意犧牲1房,
相對來說會很好規劃,
提供作為參考!!

@顧家男孩@

@顧家男孩@
個人積分：1分
文章編號：29564304

1分

樓主

2011-07-26 20:15

多謝柚大的建議,2房也能接受，但不知如何配置較好

那若是3房的話，格局方面是否有哪邊需要變動較好呢?

yaway

yaway
個人積分：202分
文章編號：29567452

202分

4樓

2011-07-26 22:34

@顧家男孩@ wrote:
小弟最近有一間挑高4.2米(扣除樓板厚度剩約4.05米)的房子要裝潢
........................

6.有一根大橫梁由陽台延伸至客廳上方

樓高約405cm
樓下高度為配合大門最少需205cm
夾層高度約15~20cm
取最低高度15cm
等於樓上高度剩約180cm
而您的上下樓用的梯又經過橫過客廳的樑下
405cm梯最少需9階(含樓層板)
每階高度約21~23cm
等於您在樑下的樓梯階離天花板約200~205cm
因不知道該樑有多少尺寸
只是一定會比天花板低
也就是該樓梯上到樑下時
即有可能型成高度不足狀況

除非您要在夾層上施作落差式夾層
建議您在重新考慮樓梯位置
樓梯位置會影響整體的格局配置

@顧家男孩@

@顧家男孩@
個人積分：1分
文章編號：29569315

1分

樓主

2011-07-26 23:40

Y大您說的是，我也擔心實際施作時樓梯與橫樑的相對高度是否會不足

比較怕上下樓時會撞到梁，所以不知還有無其他設計可以改變樓梯上下的位置

謝謝您!!

yaway

yaway
個人積分：202分
文章編號：29570985

202分

6樓

2011-07-27 0:52

@顧家男孩@ wrote:
我也擔心實際施作時樓梯與橫樑的相對高度是否會不足

比較怕上下樓時會撞到梁，所以不知還有無其他設計可以改變樓梯上下的位置

@顧家男孩@ wrote:
5.目前大門位置不是在我圖畫中那(我已將它向右移5M)

大門右移 5 米 ???
不就移到隔壁鄰居家裡了

請先將大門及窗戶位置
還有浴室及廚房陽台等標示清楚
不然版上的眾多設計師應該無法幫忙您做規劃
因為已經沒看過現場環境
圖面又資訊不足或不正確
要如何幫忙您做其他格局的配置.......

zerotime

zerotime
個人積分：4分
文章編號：29571065

4分

7樓

2011-07-27 0:57

跟你分享我家的夾層工法，
一般夾層是用C型鋼，
我家的夾層是用口型鋼又叫做方管，
用邊長7.5CM的，
一般C型鋼配置是柵欄式的，
也就是只有單一方向一條一條的，
我家口型鋼是用田字形配置，
先配置成柵欄式的，再將方管切割成小段，
焊在跨距中，每根方管間的距離約35～40公分。
方管側邊記得都先叫鐵工廠鑽洞方便配線。

優點：夾層厚度約只有10公分，包含天花板+4分夾板+超耐磨地板。
"走"起來還蠻紮實的，像是一般和室墊高。

缺點：有"跳"的話，感覺會比C型鋼晃動，但是誰會在夾層上面跳阿？
下層用的崁燈超難找，直接用LED的比較快。
下層崁燈點久了，上層地板會熱熱的...

yaway

yaway
個人積分：202分
文章編號：29571408

202分

8樓

2011-07-27 1:18

zerotime wrote:
一般夾層是用C型鋼，
我家的夾層是用口型鋼又叫做方管，
用邊長7.5CM的，
一般C型鋼配置是柵欄式的，
也就是只有單一方向一條一條的，
我家口型鋼是用田字形配置，

方管也建議使用 10*10 cm
至於田字型配置有關係到施作金額
除了材料費增加,工資也相對增加

zerotime wrote:
優點：夾層厚度約只有10公分，包含天花板+4分夾板+超耐磨地板。
"走"起來還蠻紮實的，像是一般和室墊高。

口型鋼 7.5 + 夾板 1.2 + 超耐摩地板 1.2 = 10 cm
這是上層會算到的高度
下層因要配合大門的高度約205cm
夾層通常會施作高度約205~210cm位置
若是施作在205cm位置
則下層天花板將無法下角料施作
即只能使用二分板直做天花板
或是將矽酸鈣板釘貼在二分板上
缺點為鐵作施工時水平需拿揑的很準
及偶後需更換或增加線路時不好穿線
