Sketchup如何出施工圖

hien

hien
個人積分：48分
文章編號：26713049

48分

樓主

2011-03-23 22:28

請問各位大大，Sketchup如何出施工圖，
會比較容易讓人瞭解？

2011-03-23 22:28 發佈

文章關鍵字 sketchup 施工圖

raymonddell

raymonddell
個人積分：181分
文章編號：26728223

181分

2樓

2011-03-24 15:29

Sketchup有兩版, 都可以出施工圖

Pro版有額外的程式叫Layout是專門出正式施工圖的, 就是設計師在畫的那種專業的

免費版一樣可以出施工圖, 就是在Sketchup裡把角度喬一喬, 長度標一標, 視角喬成平行視線, 把畫面copy下來貼到隨便powerpoint 或visio, 也是一樣可以出施工圖.

室內設計DIY，不專業分享 http://raymonddell.blogspot.com

hien

hien
個人積分：48分
文章編號：26735662

48分

樓主

2011-03-24 21:44

Layout 我只會平面上視圖，
立面的整排層板間接照明，
我就不知道怎麼出施工圖，
有大大可給Sample看嗎？

我比較傾向用這一樣，

把角度喬一喬, 長度標一標, 視角喬成平行視線, 把畫面copy下來貼到隨便powerpoint 或visio, 也是一樣可以出施工圖.

可是請問木工看得懂或習慣嗎？

蜘蛛妙

蜘蛛妙
個人積分：22分
文章編號：26736666

22分

4樓

2011-03-24 22:24

我就是直接用Sketchup 作平面圖標上尺寸
然後2D輸出拿給木工看木工說這樣子他可以施工
但是怕整體味道跑掉我又用了渲染出了3D立體圖
結果......房子最近在收尾了
跟我畫的圖一模一樣 ^^

raymonddell

raymonddell
個人積分：181分
文章編號：26736919

181分

5樓

2011-03-24 22:34

hien wrote:
Layout 我只會...(恕刪)

剛開始很認真的畫

師傅說太專業了看不懂
好吧改一改

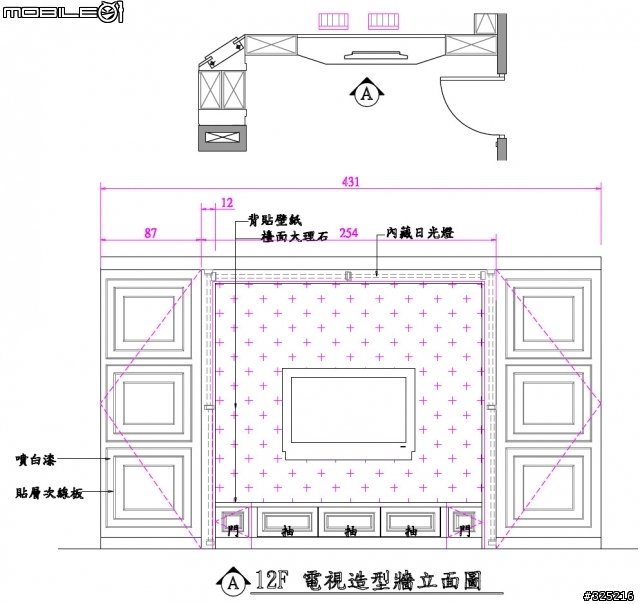

這是我設計的造型壁爐的設計圖

後來還多此一舉的加框

裡面只有第一張是用layout, 其他全部都直接SU轉一轉喬一僑, 標一下尺寸就出圖
其實最重要的是開工和師傅的溝通, 還是要一張圖一張圖帶著師傅跑一遍, 然後要定期監工...這是最重要的

下面是壁爐完成品

其他完工照請參考我的部落格__________________________________________↓↓↓↓↓↓

室內設計DIY，不專業分享 http://raymonddell.blogspot.com

hien

hien
個人積分：48分
文章編號：26737475

48分

樓主

2011-03-24 22:54

感謝raymonddell 和蜘蛛妙的經驗傳授，

我一直以為要平面圖、正面圖、立面圖…工班才看得懂。

這樣我有很大的信心，
將Sketchup的圖轉一轉標一標的施工圖請統包幫忙處理。

raymonddell，
稍微瀏覽一下您的部落格，
太另人佩服了，
您處理的那麼細緻，
整個感覺太棒，
待會細細拜讀。

debbiejames

debbiejames
個人積分：116分
文章編號：33624425

116分

7樓

2012-02-02 12:03

想請問raymonddell大,

那公差的部分呢?施工圖不須標嗎?

另外請問您用sketchup畫圖時,譬如兩根柱子中間一面牆..我要在柱子間的牆面做滿電視牆和櫃子..
你畫的圖在接牆面是都不留公差畫到底..然後木工師傅自己會去喬嗎?

driver300

driver300
個人積分：482分
文章編號：33626162

482分

8樓

2012-02-02 13:26

debbiejames wrote:
想請問raymond...(恕刪)

我插個嘴.
我的裝修也是自己畫圖設計的.
當然現場丈量是一定要的, 用實際量出來的尺寸為基準下去設計, 不能只相信建商的圖面.
而木工師父實際施作的時候也會親手丈量過照著尺寸做.

而且常常會遇到牆/柱/天花/地板彼此之間面與面不垂直, 以及水平線不水平的狀況,
多半不是結構的問題而是粉光的問題, 要處理又大費周章, 能捕土的加減補,
其他就要靠木工師父的巧手了.
我家就是這樣, 有好多地方都靠師父幫我救回來的...

另外, 建議設計的時候盡量考慮到木工師父以及建材的慣用尺寸,
這樣他們做起來順手, 也比較不會自作主張不按圖施工, 你的材料錢也也比較省.
