[分享]SketchUP-照片建模，小房屋示範

在開始之前的準備工作有，
一、準備一張看得順眼的建築外觀兩點透視圖，圖面乾淨點好整理。
二、一些基本的繪圖指令，畫線&推拉指令的熟悉

都準備好我們就開始吧。
首先點選SU的檔案>匯入>選取你要匯入的照片>點選右邊新的媒合照片>開啟舊檔。
接下來你會看到照片還有一堆紅綠色的網格虛線。
將紅色軸線對齊照片建築物線條，綠色線條也是，藍色線條則是要對準面向你的角點
之後按下完成。(這邊忘記截圖)

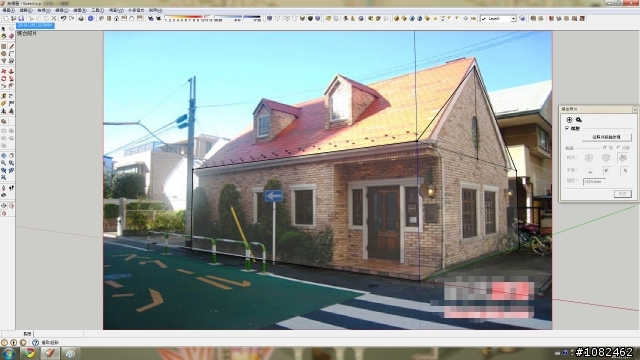

圖.1 這是一張媒合好之後的照片，你可以看到藍色軸線對準的地方以及紅色綠色軸線對準的方向。

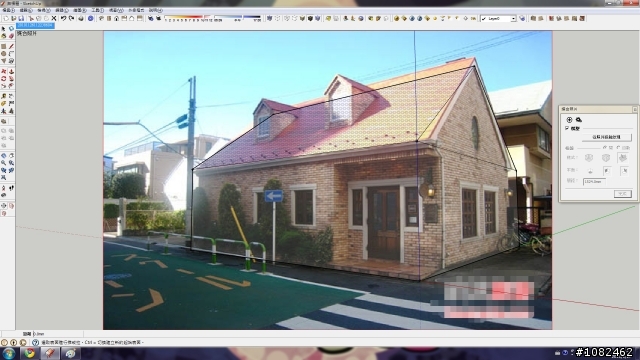

圖.2 使用畫線指令先繪製出第一個平面，等等要推拉用的

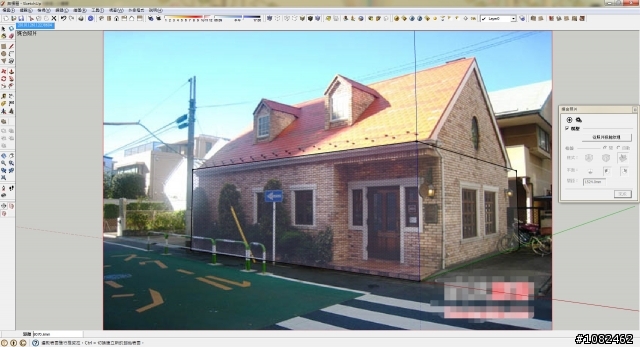

圖.3 這樣看有比較清楚嗎?這是剛剛繪製的面，等等要推拉用的。

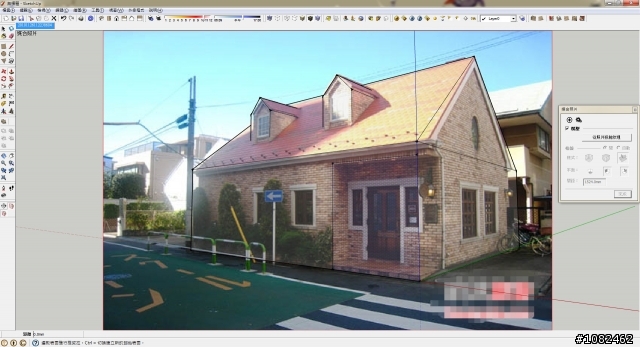

圖.4 已經推拉到定位了。

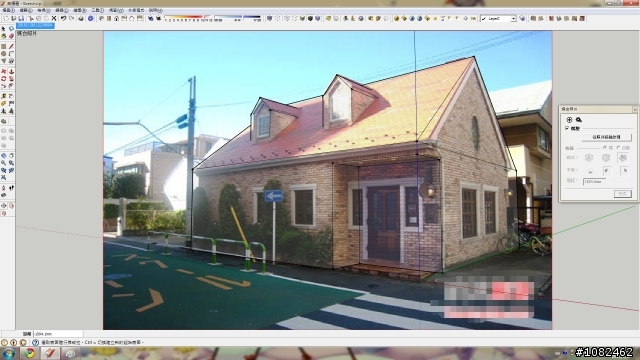

圖.5 利用右邊牆面，先找出中間點作為輔助線，再將屋頂給畫出來。(記得沒對準可以利用"移動"指令)


圖.6 跟圖.5 同一張~搞錯了 拍謝阿


圖.7 將屋頂輔助線，用橡皮擦工具拿掉，再推拉整個面，形成屋頂斜面。

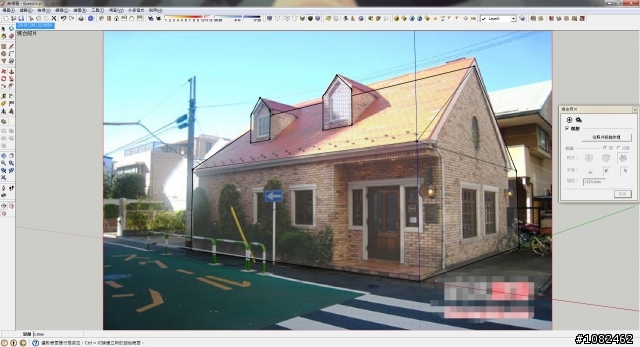

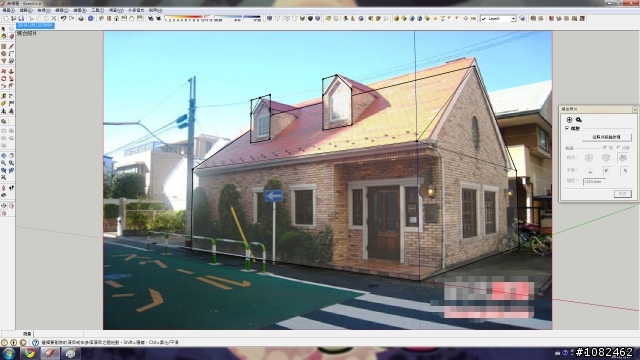

圖.8 接著把閣樓也畫出來。

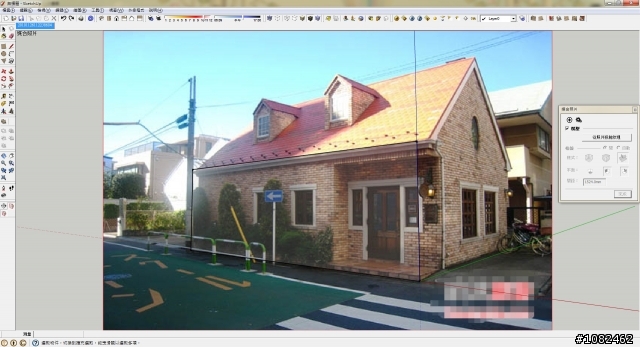

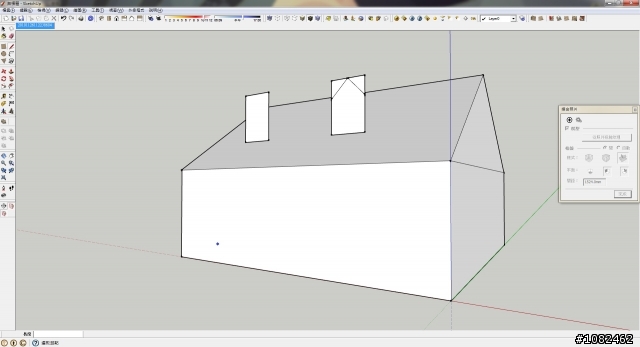

圖.9 整理不要的線。

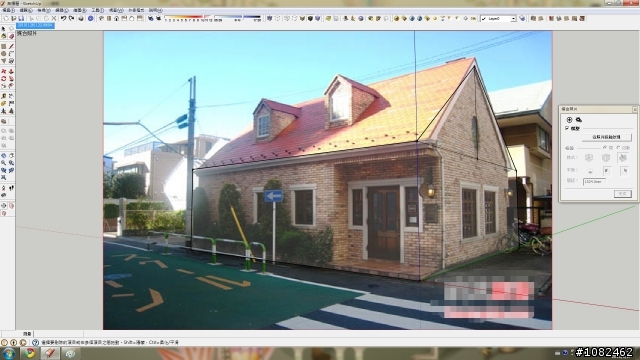

圖.10 整理好之後就可以準備推拉了。

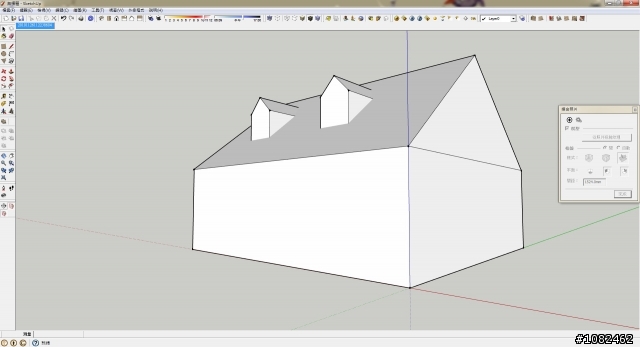

圖.11 這張可以看到剛剛推拉出來的量體。


圖.12 接著處理門口那內縮的位置。


圖.13 一樣先畫線，取出平面再推拉。

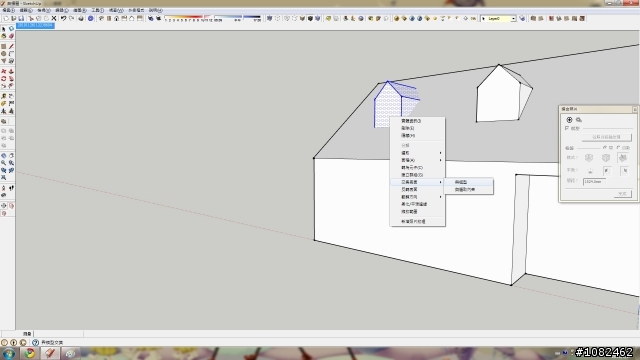

圖.14 這邊因為有量體的交集，記得按圖選。

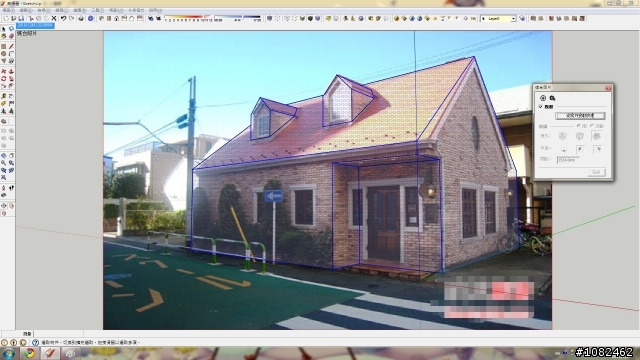

圖.15 看到旁邊的工具視窗了嗎?


圖.16 滑鼠左鍵點三下，全選整個模型之後，在點>從照片投射紋理

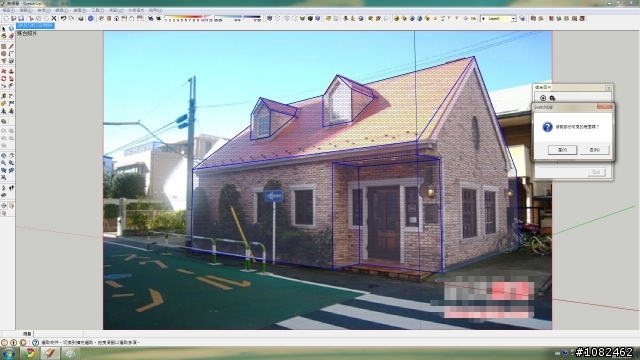

圖.17 請按"是"

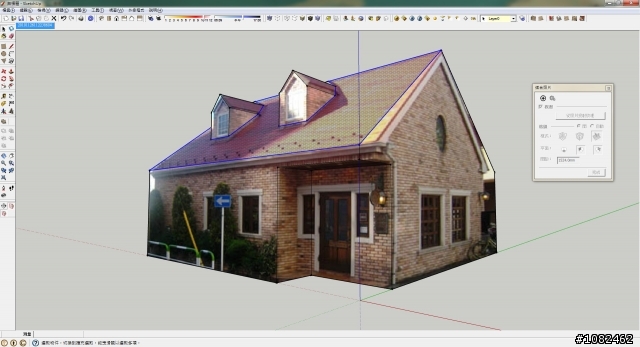

圖.18 將將~~完工啦。

PS. 今天第一次處理這個功能，感覺滿好玩的，因為可以配合GOOGLE 地球的功能，給一些建築物簡單的外觀。
還有些地方未盡完美，大家再來一起研究研究吧。
希望這樣子的圖文分享，可以讓網友們看得更清楚。
