有關全熱式交換機設置一事請教

kcw

kcw
個人積分：711分
文章編號：23646892

711分

樓主

2010-11-05 17:44

目前友人正規劃新居中
格局如圖（紅線所框之區域為房子樑所在位置）
有關全熱式交換機設置一事請教

有關全熱式交換機安裝二三事請教
1.全熱式交換機的主機應設置於房子何處較為適合？
2.目前RC土木工程尚未灌漿至該樓層，交換機之管線建議如何走？
3.擬於樑上採預留管孔，不事後洗洞；配合全熱交換機安裝，其孔徑需為6"嗎？
4.而一樑上除原設計預留之冷氣孔外，可留一個以上之6"孔嗎？是否有影響房屋建築結構之虞？（大樑約為60公分）

煩請諸位大大不吝賜教，感激！！

2010-11-05 17:44 發佈

文章關鍵字交換機

pigbull_2000

pigbull_2000
個人積分：33分
文章編號：23649720

33分

2樓

2010-11-05 20:41

kcw wrote:

有關全熱式交換機安裝二三事請教
1.全熱式交換機的主機應設置於房子何處較為適合？
2.目前RC土木工程尚未灌漿至該樓層，交換機之管線建議如何走？
3.擬於樑上採預留管孔，不事後洗洞；配合全熱交換機安裝，其孔徑需為6"嗎？
4.而一樑上除原設計預留之冷氣孔外，可留一個以上之6"孔嗎？是否有影響房屋建築結構之虞？（大樑約為60公分）

1.基本上位於中央較恰當,但也有人說主機的對外進出氣管不要拉太長,因為效率有差,
總不能都用高功率吧!可能聽安裝人員的建議較準.

2.真的要看你選擇多大台,功率不一樣,管徑也不一樣,康乃馨與大金也不一樣,
6"應該是最基本的.

3.只要不是事後洗孔,而是原先預留的,原則上是不會有問題的.

kcw

kcw
個人積分：711分
文章編號：23652036

711分

樓主

2010-11-05 22:34

因為擔心建商不方便施工或者擔心建築結構問題
所以每個樑上只預留一個6"孔

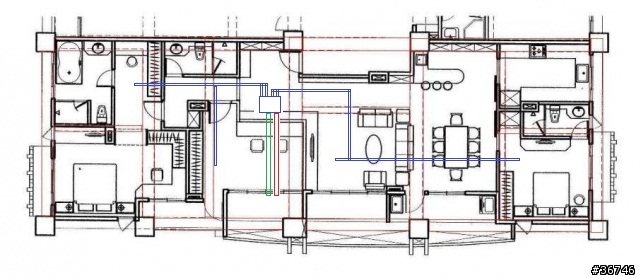

我初步的想法是這樣，不知道可不可行

藍色線為出風口走的路徑
紅綠線為進排氣口
不知道這樣可行性高嗎?
謝謝

bigpiz

bigpiz
個人積分：1683分
文章編號：23655354

1683分

4樓

2010-11-06 1:03

kcw wrote:
因為擔心建商不方便施工或者擔心建築結構問題

所以每個樑上只預留一個6"孔

我初步的想法是這樣，不知道可不可行

藍色線為出風口走的路徑

紅綠線為進排氣口

不知道這樣可行性高嗎?

謝謝

這麼細的線條，
是要加速RAY的老花眼產生嗎…

就現有的圖看來，
樓主應該是完全沒有問過空調技師的建議，
自行配置的圖面…
幾個基本的問題：

1.室內主機通往室外的進氣管出口(OA)與排氣管出口(EA)，
併在一起雖然是可行的，
不過既然有三個陽台，
不妨考慮設在兩個不同的陽台，
這樣換氣的效率會更高。

2.樓主似乎只有打算配置室內給氣口(SA)，
並沒有考慮裝設室內回氣管(RA)，
也就是說純粹由主機位置做回氣…
這個狀況下，
除非樓主家中所有的房門都保持開啟不關閉的狀況，
否則啟動後二、三十分鐘密閉房內就會產生正壓，
造成風力愈來愈弱的情況。

3.不管是OA、EA、RA、SA，
如果要配螺旋管(硬管)的話，
基本上每道管路都至少要留有4.5"的預留孔。
所以每支樑都只留一個6"是不夠的。

4.基本上每個空間的風管配置原則，
就是管路愈短、愈直的話，
效率會愈好。

以下是RAY的配置建議，
因為懶得放樣繪圖所以採文字敘述，
暫稱有更衣室的臥室為主臥房、沒有更衣室的臥室為客房：

1.室內主機設置於電視櫃與玄關間，
也就是室內長度的大約中點。

2.OA設置於客廳陽台。

3.EA設置於洗衣陽台。

4.SA設置：
主機→分歧為A、B，
A管再做一次分歧分給書房與主臥房，
B管再分歧一次給餐廳與客房。
書房位置：門口(書房左上角)
主臥房位置：更衣室(主臥右上)
餐廳位置：吧檯區(餐廳左上)
客房位置：門口(客房左上角)

5.RA設置：
分歧方式同SA配管，餐廳的管路改拉到客廳。
書房位置：對角(書房右下)
主臥房位置：書桌(主臥右下角)
客廳位置：單人沙發附近。(客廳右下角)
客房位置：衣櫃與床頭之間(客房左下)

6.穿樑預留套管設置：
更衣室右側(for SA)
主臥書桌與書房之間(for RA)
書房與電視櫃之間(for RA)
玄關與室內主機之間(for SA)
客廳與吧檯之間(for SA)
客廳與餐廳之間(for RA)
餐廳與客房之間(for SA)
餐廳與客房之間(for RA)
OA與EA圖上看來應該可以免穿樑。

大致上是這樣。
樓主在圖上把套管位置與OA、EA、RA、SA等設備先標上之後，
應該就可以搞清楚如何配出最短的管路與直線，
以及管路分歧點的位置了。

至於要不要與室內的冷暖氣做連結，
那就看樓主的個人需求再做衡量囉。

kcw

kcw
個人積分：711分
文章編號：23698740

711分

樓主

2010-11-08 10:51

bigpiz wrote:
這麼細的線條，是要加...(恕刪)

先謝謝bigpiz大大的幫忙

依照B大您的建議我大概筆畫了圖
有幾個問題想請教

1.你建議的主機位置是在書房前玄關那塊，還是客廳面對電視牆又邊那空間（因為有穿樑問題..所以問清楚一點）
2.OA、EA的出口是直接由主機接出去，還是？

後續有問題再請教大大您
不知道大大有無熟悉良好的交換機廠商可以提供參考
必要時想請廠商直接看場地比較快..

再次謝謝..感激

bigpiz

bigpiz
個人積分：1683分
文章編號：23699843

1683分

6樓

2010-11-08 11:35

kcw wrote:
1.你建議的主機位置是在書房前玄關那塊，還是客廳面對電視牆又邊那空間（因為有穿樑問題..所以問清楚一點）

2.OA、EA的出口是直接由主機接出去，還是？

後續有問題再請教大大您

不知道大大有無熟悉良好的交換機廠商可以提供參考

必要時想請廠商直接看場地比較快..

1.是客廳面對電視牆的右邊那個空間。

2.對，直接由主機接螺旋管到陽台。

3.有後續問題當然可以一起研究，
說請教太嚴重了。

4.只要你找的是有照的專業空調技師而不是電器行，
其實大家都會做，這個東西很簡單的，
應該沒有到需要特地介紹廠商的程度吧…
