請大大們幫小弟的廚房規劃一下''''''''排油煙機的風管拐不出去

各位大大好
小弟家裡的廚房、、、、、、、要重做
之前是租人,所以沒去在意建商送的廚具
現在要自己用,看到廚具嚇死人
決定要重做一個新的廚具
不過發現幾個問題

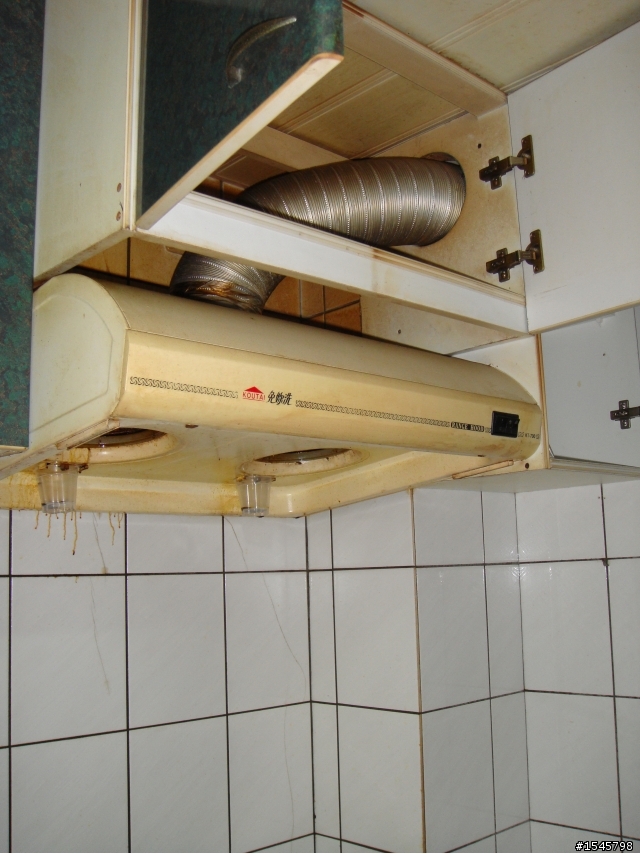

原廚具
請大大們幫小弟的廚房規劃一下''''''''排油煙機的風管拐不出去
請注意上櫃抽油煙機櫃子突出,是為了旁邊有根柱子(頂樑)排煙管彎不出去
所以故意把排油煙機上櫃加深(突出)這樣排油煙管就可橫拉至牆外

請大大們幫小弟的廚房規劃一下''''''''排油煙機的風管拐不出去
想請各位有在設計廚具的大大們
幫小弟想想,排油煙管如何克服

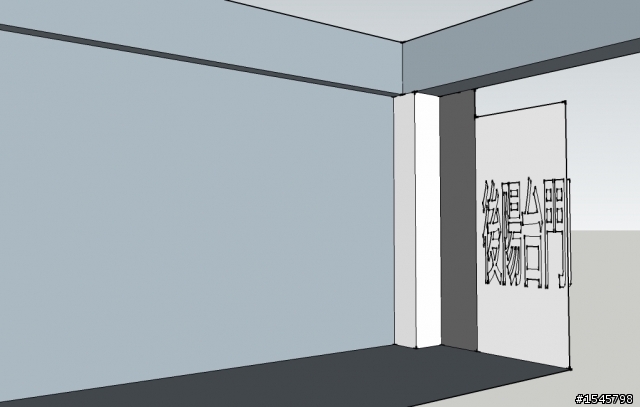

廚房圖

請大大們幫小弟的廚房規劃一下''''''''排油煙機的風管拐不出去
柱子高222公分頂橫梁 ,寬32公分, 深27公分 ,天花板離地高約219公分
排油煙管不可能穿橫樑跟柱子

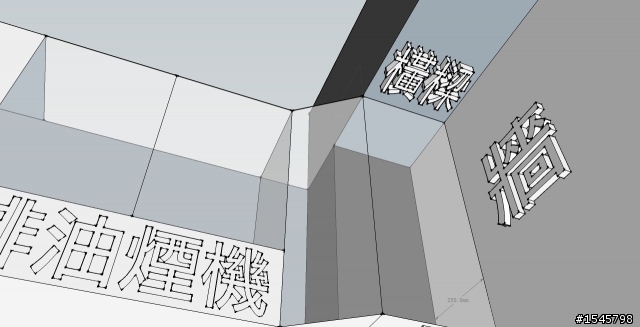

小弟自己有設計只是不知可不可行
如圖

請大大們幫小弟的廚房規劃一下''''''''排油煙機的風管拐不出去

上櫃部份
柱子前做壹個深25公分寬與柱齊的櫃子
柱子左邊先做壹個20公分寬的櫃子門板拉斜的 ,左邊深度37公分,右邊深度加到52公分(與柱子前櫃子同平面)
再來就接壹個80公分寬的排油煙機櫃子
這樣看那個20公分寬的斜櫃,是否能拐排油煙管

請大大們幫小弟的廚房規劃一下''''''''排油煙機的風管拐不出去

這是小弟的構想
不知大大們覺得是否可行
或是大大們有其它方法可以變通
請教各位大大 謝謝
2010-08-14 1:45 發佈
已經有洞了 不用他是笨蛋
我本人為不婚教 有免錢洞一定用
預算多 另外開發新洞 也是支持
(有新洞 也請大大發文告知)
走過路過不要錯過 wrote:
各位大大好小弟家裡的...(恕刪)


推一下~

我也想知道有沒有什麼好方法可以解決這個問題~

請大家幫幫忙囉!!

另一個方法,天花板再降下來,排油煙管走上面。
看你能不能接受要犧牲高度和多一道工囉。
一般上櫃深度在40CM
柱子才27CM
還有13CM空隙
上櫃往前吊
讓櫃子實內有15公分
就過了~可能洞要重洗(由外面往裡面洗)

其實13公分
排煙管稍微壓成橢圓也可以的
關鍵還是洞怎麼開...
細節還請眉心大解說了~~


可以選用12.5cm的風管在加做塊封板來美化~~或是可以做假門由假們開孔在坐上封板來遮住風管外露部分~~因為柱子裡面常常會有糞管或是水電管路不建議由柱子再挖恐~~所需花費或許不是只有挖孔費用那麼簡單
夢想規劃 wrote:
可以選用12.5cm...(恕刪)


夢想大~

小弟想請教~

如果排煙管希望能用15cm的管徑~

且油機罩深度只有35cm來計算~其餘尺寸不變~

那還有其他的方式可以解決問題嗎?

先感謝大大的回覆喔!!





如果在柱子這邊做寬50公分,深度跟下櫃的面一樣平的高櫃
最上面留15公分給管子過去
其它就做層板食物櫃
最下面還能做調味品的拉櫃
這樣應該可行吧...?
我覺得建商原本的設計還 OK 耶
只是差在兩個深度不同的上櫃交接處沒做美化
吊櫃全部作40~42cm深度,..
請木工釘一個方型風盒...裡面包覆隔熱材料...
深度10cm X 高度30cm以上,有多高做多高...
只要方型風盒斷面積大於原來風管圓面積就可以了...
如果一開始抽油煙機的風管接不進方形風盒,把抽油煙機跟火爐的位置往內移一點...
或是把方形風盒進口處作成斜板,..轉一個角度就進去了~
出口就不用煩惱了,..方型風盒作到底...原來的洞到外面再接風管出去就好了...
方型風盒底部記得作斜角,方便收集油漬...
給你參考了~
