版大所找到的工班 施工品質蠻細的
不過 規畫上可能會維修不易
之前家裡也裝過這一台
為了裝機
也上網針對機器 和配管材料 研究了很久
找了一些資料
跟大家分享
A.三菱 全熱交換機有一個 和紙作的 核心
是菱型的
據說日立 大金 都是跟三菱買這個技術售權
這個核心 會積灰塵 會髒掉 一般也許一兩年也許更快 要換心一次
核心的大小 就跟蓋板一樣大
長度就是這台主機的寬度

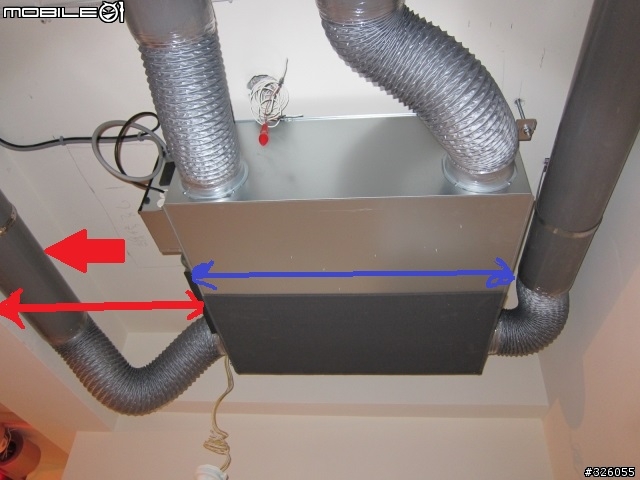

在照片上我以藍色線條標示
就是圖上的藍色菱形
換的地方 就在藍色箭頭指的那塊蓋板
(我忘記蓋板是左開 還是右開 還是可以自己調整左右開了)
因此蓋板前方(就是紅色線條的區域)
必須有足夠空間 來抽出及置入 核心
此處天花板必須設維修孔
版主在這個區域裝了一支六吋PVC管
有可能會阻礙 核心更換
裝上去後 一定要試者打開這塊板子
把核心 完全抽出 再放入 去抓更換維修所需空間
有問題 趕快拆下來 再改主機位置
B.進風口過濾箱
都市空氣很髒 為了延長核心壽命
日本三菱有賣 進風口過濾箱
裝在戶外進風口 與 主機 之間
有濾網 活性碳 還有濾NOX
台灣三菱並未引進
板上有位大大分享文 他自行由日本購買安裝
http://www.mobile01.com/topicdetail.php?f=335&t=1448347
我買不到 所以就買了國內ALASKA的過濾箱代替(約3000元)
但是只有濾網和活性碳
C.配管材料
日本配管材料和台灣不同
由影片可看出其彈簧軟管內外表面光滑
比較不會卡灰塵
http://www.youtube.com/watch?v=ALAUzeI8bus
http://www.youtube.com/watch?v=nC4086DybDY
台灣因為成本因素
軟管都改成帆布尼龍風管 內面粗糙 易卡灰塵
但是較便宜
印象中 10M 幾百元左右
或是改用PVC硬管比帆布管貴一些 其實也是便宜
硬管的問題是
90度轉角很多 造成風壓損失
還有PVC管 不知是否耐熱
高溫熱空氣下 會否有塑化劑等揮發出來
裝硬管真的不好裝 配硬管師傅真的是賺辛苦錢
安裝時我幫忙扛過 6吋管子很重
光是由貨車搬到電梯 就很喘
不過 我後來摸到 可能是儲藏久了 硬管中也是厚厚一層灰
6米切一半還是3M長 手根本不夠長。六吋管手伸的進去但是一大段擦不到
三吋管 你手也伸不進去
所以 後來 我把裝好的管子又拆了(當然 原先的材料工資照付)
跟著設計師又去民族西路一家大盤買 據說是 科學園區 無塵室用的風管
日製PP耐蝕無塵摺疊風管
這個一摸就知道是 好東西
非常滑 彈簧有彈性壓不扁 可是很貴
我印象中大約三吋管1M 400元 六吋管1米800元
風管總價 比三菱主機還貴
三菱主機 大盤中盤價 大約是牌價的6.5到7折 其實不貴
建商大批拿 應該更便宜
D.保護
裝完換木工油漆進場
木屑 批土打磨灰很多
所以 各個管口一定要用塑膠袋 膠帶 纏起來
E.每個房間的供氣 回風 應該在對角
不能太接近
通常是 供氣 在房間最深處
新鮮氣體 將贓的空氣 向外趕
應該說，LGH-15的機種的確像你所說的沒錯
但是LGH-35的機種，熱交換的核心是做兩段的，所以是你照片上標示藍色線段的一半長度，所以核心一定可以拿出來，當初工程人員也有同樣顧慮怕拿不出來，工程經理跟工程師傅說現在已經改成兩段，他們不相信，還特別拆開來看，所以我家的設計是有經過評估考量，跟我說一定沒問題啦
另外，送風在房間深處，這理論是用在只配送風管的情形之下，利用門縫排風的條件，但若像我家建商進排氣孔都有配置並且是用氣密門的話，就沒有差了
