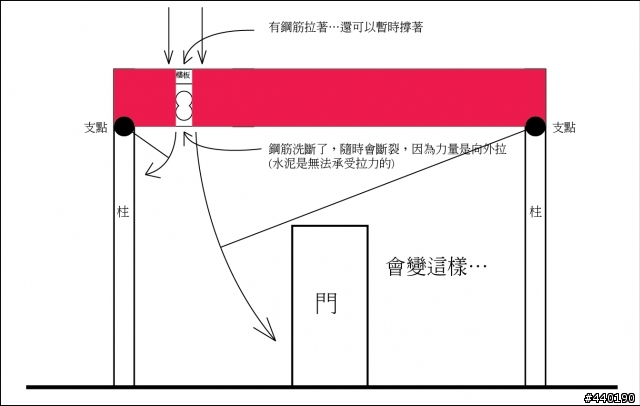

結果今天你又給他多洗兩個洞

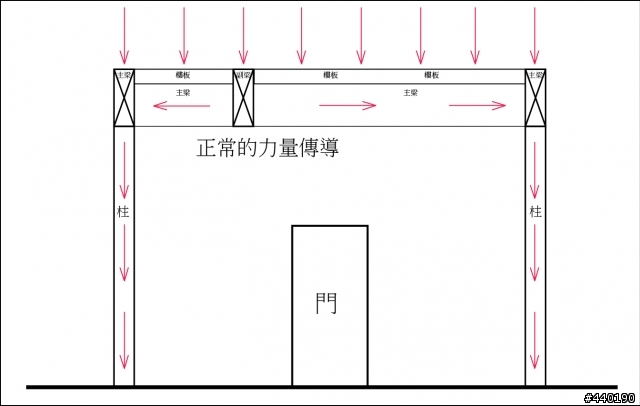

結構混凝土設計規範之13.13.5之規定
1.套管靠近柱位之中性軸為佳，惟不得在柱面兩倍樑深範圍內
解說:
a.中性軸影響受拉鋼筋及受壓混凝土面積較小，無論受拉鋼筋或是受壓混凝土斷面遭破壞，其中一項破壞就視同此梁破壞，非僅斷筋才叫破壞，受拉要等於受壓的力量會有效，因此在中性軸最恰當。
b.在柱面兩倍梁範圍內，譬如梁深50cm，在距離柱面100cm內的梁不能開孔。
2.預留套管孔徑不得大於1/3梁深.....(所以梁厚指的是梁深)
解說:
譬如梁深50cm，管徑不能大於50/3=16.7cm=6.5”
一般梁用1/4梁深，50/4=12.5cm=5”，換句話說超過5”的管都不適合穿梁。
3.穿孔不得於同一斷面垂直排列
解說:同一斷面不能穿二孔，只能穿一孔。
4.穿孔水平排列間距為3倍孔徑並不小於30公分
解說:
譬如5”管穿梁，水平間距不能小於3x5”=15”=38.1cm，取38.1cm，若3倍孔徑小於30公分的取30cm
5.穿孔外緣與鋼筋距離須滿足保護層厚度之要求
解說:
譬如穿管的外緣在距離梁上下緣的至少4cm梁筋保護層+4cm穿管處梁筋保護層=8cm以上。

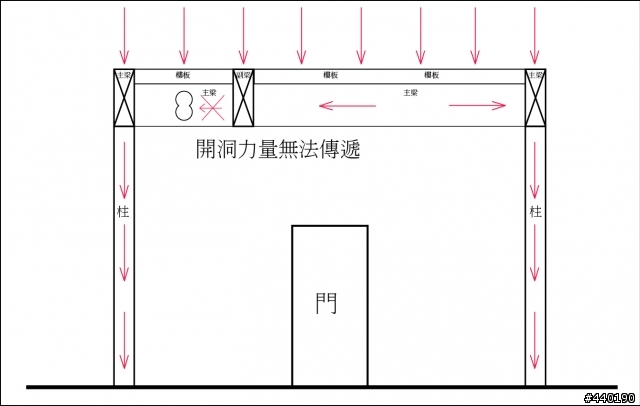

6.需加補強筋，且須自鋼筋交差點起有足夠伸展強度
解說:

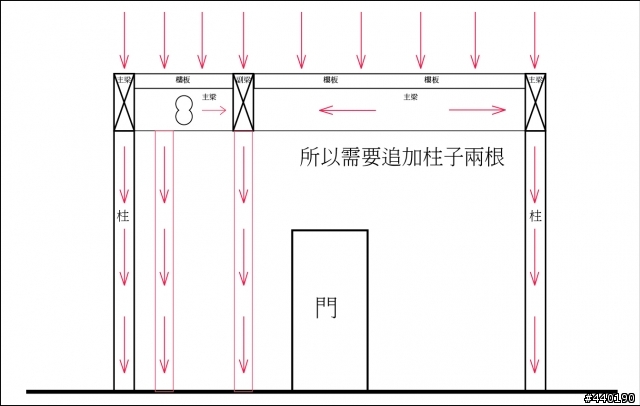

以舊有梁穿孔這項要在梁內縱向植筋不容易，簡單的方式就要在梁兩側上下及梁底加鋼板，使鋼板與梁筋有足夠搭接長度，讓力量可以傳遞過去。

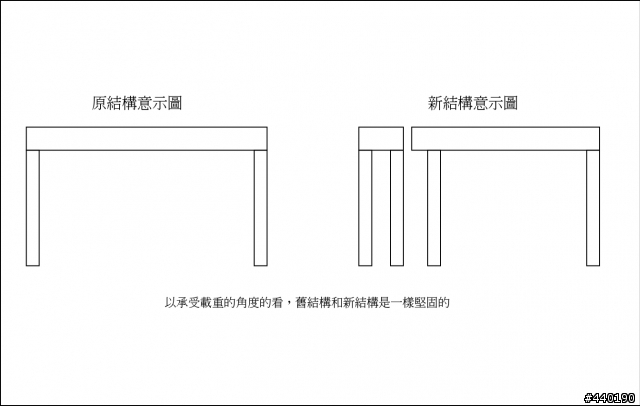

卻沒有一個人畫出結構平面告訴大家結構分析的計算及計算式
及結構改變的位置，需要補強的位置
反而像神棍一樣，要人吃香灰一大票
過去；就算要進鄉下的建築師事務所
都可能被考個建築力學；就像這一個案例一樣(圖一)
為了採光看風景要把樓梯平台推出去，結構那要補強？
當像圖二，不用把那後面那樑當樑計算；當 L 版來計算？
當像圖三，又如何計算
當開口補上了；三面樑；那版怎麼算？
其實這些數據，在有經驗的技師或專業人士跟本也不用計算
因為跨度高度看一下，就知道怎麼配筋了
過去有 #5的，現在更嚴格了，都得 #6 以上因為要高拉力
對於透天厝，樑配筋就 上層 3-#6 下層 3-#6
版就 #3@15 #4@20 就差不多了
因為按法令的規範結果最小的配筋大約就像上列了
這常常已經是計算結果的 N 倍了... 還要算？
所以有免建築師設計及簽證的條款
如果真有專業人士；那手上應有個 EXCEL 的快速計算表
不妨把分析結果給大家看看，那要補強？
今天如果是大樓 .... 那就沒話說
透天到要加鋼版的都出現了，會不會太超過了？
專案人士那麼多
下列一些現成的 EXCEL 表可以抓可以算，或自家也有一套公式
請告訴大家為何會倒，那因為鑽了那孔，樑受傷了？那部份應力會改變；那要補強呢？
http://www.google.com/search?q=Building+structural+formula+excel&hl=zh-TW&client=safari&rls=en&prmd=imvns&ei=GGFQUJvwCPH3mAXszIGwBg&start=10&sa=N&biw=1280&bih=875
http://www.engineeringcivil.com/two-way-slab-designing-excel-sheet.html
http://search.goo.ne.jp/web.jsp?PT=mmitu&mode=0&MT=%B7%FA%C3%DB%B9%BD%C2%A4%CE%CF%B3%D8+excel&FR=110&from=pager
科學的項目要用數據來證明，不是用香灰
