不過樓主應該看的出來
這邊一堆看不懂裝懂的......
開關1P、2P都沒看清楚就在那邊喊分色分色.....
這盤分色稍嫌單調而已，不至於造成水火不分
開關箱其實只怕螺絲鬆動或接觸不良
因為這會造成接點發燙，嚴重的話會直接燒到發紅冒煙(開關不會跳脫)
所以你可以自己檢查幾個地方
1.先關總開關!!!!，不然被電到別怪我.....
2.紅色銅匯流排頂端怪怪的，要檢查是否接觸面有沒有問題
3.匯流排底部跳線沒關係，但請用手抓跳線輕輕左右旋轉一下，確定有鎖緊(不能被搖動)
4.底部銅排N相的壓接端子一樣每顆都搖一搖，確定有鎖緊，尤其有些感覺線徑和端子規格不同，用手拉拉看會不會鬆動
5.單心線"不可以"夾端子，所以你的最後一張照片是對的
--------
如果你沒接觸過電，忘掉以上步驟
把所有耗電的電器打開
然後過5~10分鐘去看你這盤有沒有接點發燙變色的情形，沒有就安心用吧
其實你還要看迴路
他幫你用了7個110V的迴路，3個迴路有帶漏電斷路器,4個迴路沒有.冷氣有4迴路
應該是很夠用了,但還是不知道你的房間設計,屋子有多大所以很難斷定是否夠用
進來的主電線,應該是14MM的,
東東君 wrote:
我剛剛有去補拍的
右邊4個是220V的
左邊最下面3個是漏電開關
都是士林電機的
電線都是太平洋的2.0mm和5.5mm^2的
施工前
http://i.imgur.com/YPNV9m0.jpg
施工後
http://i.imgur.com/t9D7WR2.jpg
220V
http://i.imgur.com/1TPpRIq.jpg
110V
http://i.imgur.com/B4M9ty5.jpg
插座
http://i.imgur.com/0cod04s.jpg
220V插座
http://i.imgur.com/qnbrkTM.jpg
外面進來的電源(比5.5的粗不過不知正確多粗)
http://i.imgur.com/ZdPKQzG.jpg
電線確定都太平洋的
http://i.imgur.com/iwFhvpo.jpg

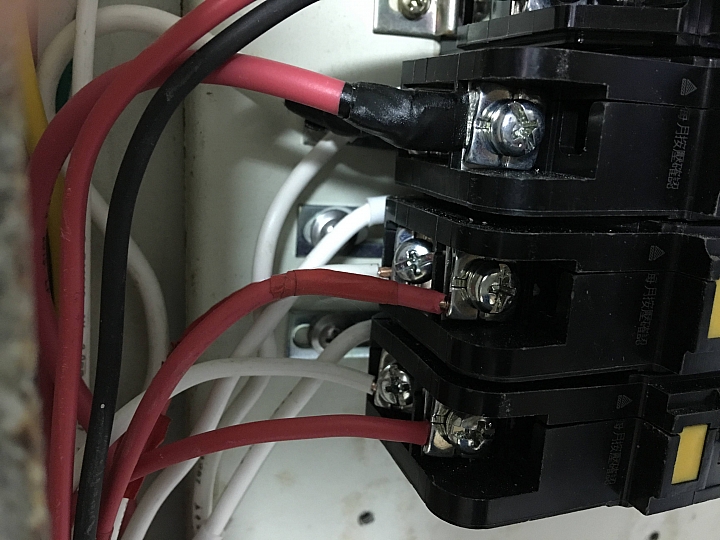

電線沒夾街頭直接鎖可以嗎?
除非是用下圖這種夾線式的，還是上壓接端子比較好。
美國 奇異（GE）MCCB
======================================================================
絕緣套管一個也沒多少錢，且絕緣膠帶久了是會脫膠的。
絕緣套管
絕緣套管應用實例
ccie6992 wrote:
1. 為什麼不去水...(恕刪)
黃色線一般是控制線在使用，也有控制線用藍色。
中性線(被接地導線)只能用白色或灰色
去問一下您找的電工
如果進屋線之中性線斷線會發生什麼事?
電匠筆試有這題
但我問過一堆甲匠
沒人說對
您可以問看看這版自稱電工專家的人
還有一堆在說“水線”的
他們可能也弄不清楚什麼是“被接地導線”
被接地導線之識別應符合左列規定：
一、屋內配線自責任分界點至接戶開關之電源側屬於進屋線部分，其中被
接地之導線應整條加以識別。
二、多線式幹線電路或分路中被接地之中性線應加識別。
三、單相二線之幹線或分路如對地電壓超過一五○伏時，其被接地之導線
應整條加以識別。
四、一四平方公厘以下之絕緣導線欲作為電路中之識別導線者，其外皮必
須為白色或淺灰色，以資識別。
五、較一‧四平方公厘為大之絕緣導線，欲作為電路中之識別導線者，其
外皮為白色或淺灰色，或在裝設過程中，於末端應附顯明之白色標誌
。
六、花線之識別可依第四款之規定辦理，或以其他適當辦法識別之。
依照IEC對接地系統的定義
共有TN,TT,IT這三大類別
我問過台灣的電機技師
竟然不懂也不暸解
難過台灣接地都亂接一通
無知不可怕
無知還不覺
還自認自己很厲害的最可怕
不遵守規則的結果
就是後面要改線或查修的人不知道在接什麼
台灣沒有落實證照制度
不過有證照也不一定守規定
守規定的人會被說笨與不開通
這就是台灣的水電工的程度
因為偷工減料才有利潤
只有笨蛋才會遵守規定
不過我自己施工都照規定辦理
雖然速度比較慢
但對得起自己的良心
買材料也會被材料店抱怨
只有沒有檢驗標章
我一律退貨
不過我只做我自己家裡跟公司的修改
因為我的時薪不便宜
