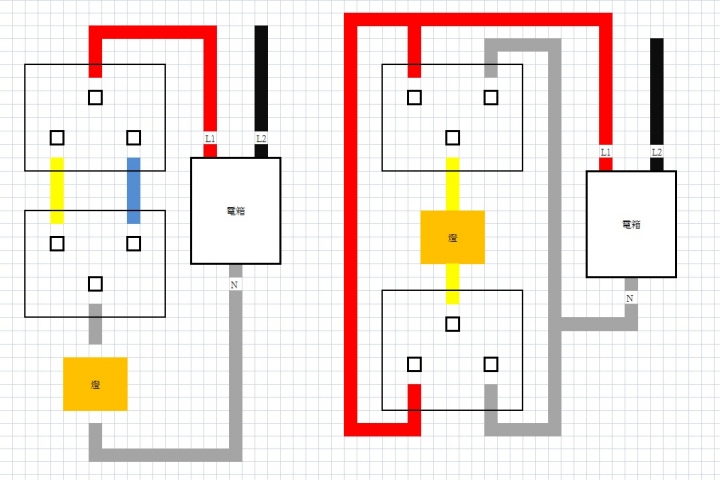

一般應該都是左邊這種接法

但感覺他的好像是右邊這種接法

一般常規，設備得在開關後面
設備不帶電

但這種接法會有５０％的機率，設備沒有脫離火線，可能造成漏電危險
燈泡在天花板上也還好
只有在換燈泡時有５０％的機率被電到
而且他這樣做可以省拉兩條線
當然可能是受限牆壁暗管口徑塞不了這麼多條線
（兩組雙切要，紅+白線，四條控制線共六條）

－－－－－－－－－－－－－－－－－
如果確定是右邊的接法

大概要將另一頭牆壁，不常用的開關拆開
紅色火線用絕緣膠布包起來，
再將　藍　黃　與白　線纏在一起，用絕緣膠布包起來

然後
遙控開關的牆壁
白線用絕緣膠布包起來，

紅線接　IN L
黃　藍　各自接 OUT L1 跟 OUT L2

剛仔細讀了一下

這樣你只要到另一端的牆壁把藍色的線給接到白線上
然後觸控端照著接就行了

fr441436

fr441436
個人積分：32分
文章編號：62605159

32分

樓主

2016-12-04 22:06

osyahkim wrote:
一般應該都是左邊這...(恕刪)

O大感謝!!!!!!!
不好意思這麼晚才回覆
今天才剛回國Q_Q

真的是太謝謝您了!

fr441436

fr441436
個人積分：32分
文章編號：62613841

32分

樓主

2016-12-05 16:29

osyahkim wrote:
一般應該都是左邊這...(恕刪)

O大您好!
不好意思小弟想再和您請教一下
今天試著先照著O大的圖接線

廁所的燈可以正常開關沒問題(門外另一組不常用的開關失效)
房間的燈卻沒有反應

房間的燈長這樣

後來沒辦法
只好先接回傳統開關
先插入藍線和紅線時燈都沒反應
一插入白線房間燈就亮了
不曉得這樣的話應該怎麼辦才好呢Q_Q

還煩請賜教
感激不盡

osyahkim

osyahkim
個人積分：1814分
文章編號：62614426

1814分

24樓

2016-12-05 17:08

你不是說有兩處的開關
一個在你房間，

那另一端有照做嗎？

fr441436

fr441436
個人積分：32分
文章編號：62614902

32分

樓主

2016-12-05 17:48

osyahkim wrote:
你不是說有兩處的開...(恕刪)

只有廁所門是兩邊都有
房間燈的開關只有一個~~

目前裝上去廁所燈可以開關(另一處開關暫時失效照做候可能就可以用了)
但房間燈卻無效@@

osyahkim

osyahkim
個人積分：1814分
文章編號：62615565

1814分

26樓

2016-12-05 18:46

fr441436 wrote:
只有廁所門是兩邊都...(恕刪)

那你有試過將原先插在的線 OUT L1 與 OUT L2 的線做交換嗎?
這是快速檢測電子開關，是不是某個輸出孔有壞掉～

或著
你得去認真找電燈另一端線頭，到底接在紅色或白色～

再不然就是找附近的水電幫看一下

網路幫助有限，打再多字，可能都沒有到現場來的實際

而且目前施工就怕你電箱的Ｌ１與Ｌ２接再一起，（紅線與黑線各自是110V）

形成通路的話～那就會有220V的電壓，這是相當危險的！

jk300

jk300
個人積分：5719分
文章編號：62616153

5719分

27樓

2016-12-05 19:48

砍~
文~

從內容中~
可以知道有三段電子開關~

fr441436

fr441436
個人積分：32分
文章編號：62616466

32分

樓主

2016-12-05 20:21

osyahkim wrote:
那你有試過將原先插...(恕刪)

已經有交換孔洞測試過了!
確實孔洞沒有問題
換過洞後依然只有廁所燈可以開關房間燈不行

今天下午也有找水電來看
他說因該是我的電燈內有智慧變段和觸控開關可能有相衝突的關係
後來他說他也沒辦法救走了Q_Q

jk300

jk300
個人積分：5719分
文章編號：62616509

5719分

29樓

2016-12-05 20:25

fr441436 wrote:
已經有交換孔洞測試...(恕刪)

他說因該是我的電燈內有智慧變段和觸控開關可能有相衝突的關係

因為有點複雜的接線~需要時間去思考~
到底是不是衝突,太快下決定了吧@@"
----------------------------

先插入藍線和紅線時燈都沒反應
一插入白線房間燈就亮了
有插回原本位置?

可以測試這個嗎?

有電狀況下~
白色線跟藍色線接觸會怎樣
紅色線跟藍色線接觸會怎樣
想了解房間燈的狀況

如果說你的敘述沒問題
插回原本的正確位置
那麼讓房間亮,應該是白色+藍色~
純推測

前提要白色+藍色,房間燈亮,再去測試以下這個~
如果以上成立~
那紅色線對藍色線無幫助~

那就有趣了~
如果L插白色線
藍色插L1
L2不要插東西
會不會因此就可以使用觸控了~
待續.....等樓主實驗

fr441436

fr441436
個人積分：32分
文章編號：62617065

32分

樓主

2016-12-05 21:11

jk300 wrote:
說實在的~可以重頭...(恕刪)

好的!謝謝J大
我花了一點時間畫圖和整理一下

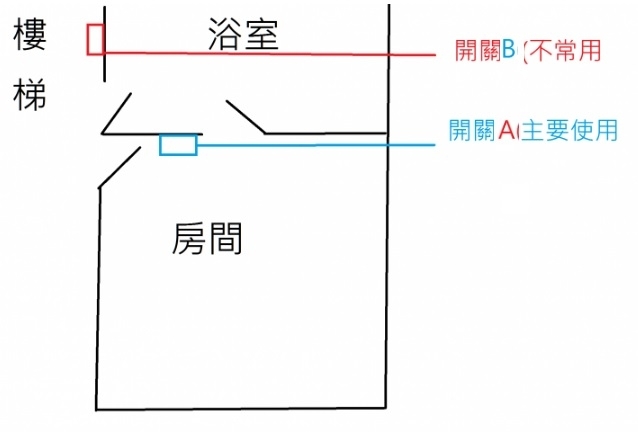

首先是房間配置

常用的開關A

開關A實際接線照片

開關A接線配置(灰色就是白線白線和紅線都是一分為二的)

門外不常用的開關B

開關B實際接線照片

開關B接線配置(灰色就是白線白線和紅線都是一分為二的另有一條短紅線接在樓上燈和廁所燈中間)

稍微看了一下所有的開關都是雙切符號
然後今天來現場的水電師傅說
開關A這兩組開關都是只有單切功能
電燈之所以能三段式開關是因為電燈組面板自帶電子切換裝置

電的部分確定
紅色有電藍色都有電白色沒有電(今天被電好幾次0.0)

白色線跟藍色線接觸會怎樣=>電燈原本暗的接觸變亮
紅色線跟藍色線接觸會怎樣=>沒反應
白色線跟紅色線接觸會怎樣=>噴出火花

另外在做以上測試時
在房間電燈開著的狀況下

依序
拔出紅線=>電燈依然亮著
拔出白線=>電燈暗掉

以上!謝謝J大太感謝了Q_Q
