敬天愛人建築人 wrote:
您可以作活動式的景觀...
前二者為玻璃頂蓋...(恕刪)
蠻漂亮的遮雨棚，借圖請教 敬天愛人建築人 ：
您圖上遮雨棚的支撐架材質是? 因為它沒有直的落地支撐柱，所以我比較好奇。
上面如果是 5*5 的膠合玻璃，這樣的結構可以做多深?
謝謝
據台北市關於雨遮搭建的規範，參考如下：
建築物外牆以非鋼筋混凝土材料搭蓋之雨遮，其淨深一樓未超過九十公分、二樓以上未超過六十公分或位於防火間隔（巷）未超過五十公分，且不超過各樓層之高度者，免予查報。
所以我就來個八十公分啦‥‥
材質是型鋼相焊後，焊點磨平完成上烤漆處理，先在牆面埋入固定座後、完成固定座防水工事，再將烤漆後的型鋼套入並固定；再於其上固定12mm膠合玻璃，中間的pvb是採遮光性較佳的產品。
因為每根型鋼完成體的長度不一，相對地可以減少固定座的壓力。因為我玻璃的深度才六十公分而已。

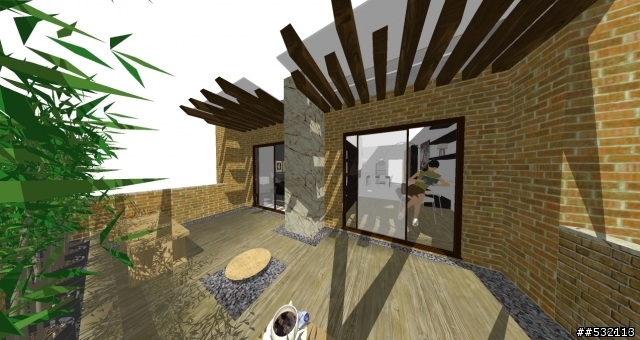

因為現場空間其實很小的，要作到全景圖，就只能用圖面變形的方式來處理，所以，它的深度最深是八十公分、寬幅跨距右為223公分、左為186公分；圖喜歡就拿去用吧，但施工圖就要找精X金屬要囉。
喜樂常在、幸福美滿。祝您一切順心、平安。
jabba wrote:
蠻漂亮的遮雨棚，借圖...(恕刪)
敬天愛人 建築人
