fr441436 wrote:
剛剛跑去找淘寶賣家...(恕刪)
房門外有一組三切 分別是 樓梯燈(上) 樓梯燈(下) 廁所燈
房門內有一組二切 分別是 房間燈 廁所燈
這次想換的是房間內的這組二切開關!
----------
先釐清以上的問題,
你的二切的意思,單切開關2個?
先把房間那個插座正面跟背面再拍一次
網頁已經說明得很清楚怎接~
由於敘述不是很清楚,需要圖片
一定要拍一下前面跟背後,背後的符號可以看得清楚更好
才能夠解決白線跟紅色線之間的問題,
跟智能開關完全沒有關係~
智能開關只是皮毛~
問題是原本的接線,為什麼這麼接,
需要看到實體,才能夠把問題解決
--------------------------------------------
房門內有一組二切 分別是 房間燈 廁所燈
這個開關,是各別都是單切?!
因為白色跟紅色線接得有點奇妙
一定要問清楚
以免日後,會有其他問題~
----------------------------------------------
所以~請拍照~勝過一堆敘述~
難道你沒有疑問嗎!?
智能開關只插3個孔
那你牆壁那麼多線,何去何從?
knomo wrote:
怎麼看都有點奇怪，...(恕刪)
其實這組開關上頭，標記的文字會有誤導的問題
L IN = L
L1 Out = N
開關基板自身電源的取得
其實就是省掉一個螺絲孔位
直接做跨接線路在內部
由Out的任一端取得設備N迴路
感覺是比較聰明的做法
況且插座本身耗電不大
實在沒必要給他獨立一個輸入插孔
而且廠商等於預留多做一組開關的機會
還省了一組銅鎖
-----------------
圖片模糊
的確由角度猜測關係
他[白線]跟[紅線]應該是單進
但好像被分成Y型線
所以才纏上黑色絕緣膠布
黃線與藍線各自去哪應該要查清楚
開關接線孔旁應該會有數字 0 1 3
如果拍不清楚
請把數字與線色對應的數字給填上來
並將
左邊黃色組與
右邊藍色組開關做區隔
然後另一樓或另一端的開關也要拆起來做同樣的紀錄
引用

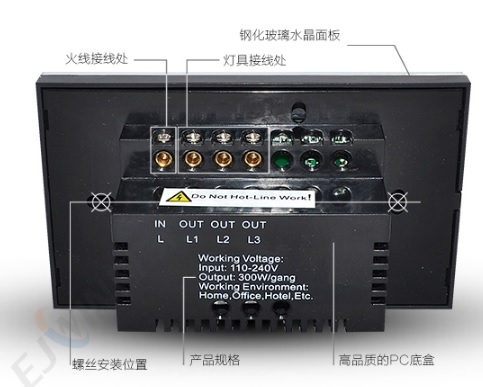

其中新的那組開關後面只有L,L1,L2可以接線
L3,L4都不能接線@@
(所以只有三個孔能用)
-------------------------------

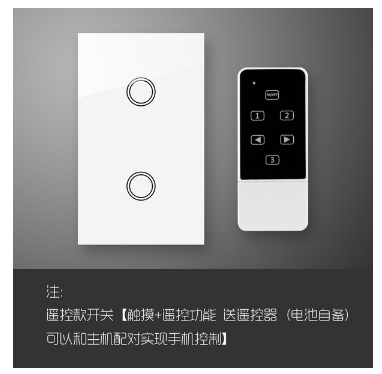

買來的是,兩個單切+一個遙控
所以一個火線+單切+單切,三個孔
-------------------------
實體照片
-----------------------

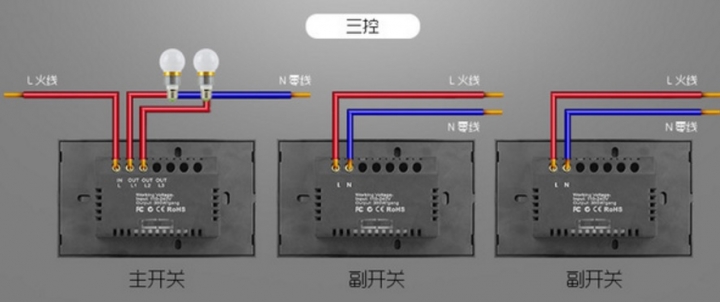

掏寶接線1(賣家有賣三控)
------------------
掏寶接線1
--------------------
不重要的雙控跟三控
------------------------
掏寶網址內的三控開關,賣家有賣雙控跟三控,所以用這張圖也很合理
-----------------------------
樓主寄的第二次照片有看到深圳美凱帝公司
公司產品的介紹
--------------------------------
最大誤導,應該是這張,圖片自己本身有LN,但他有4個孔,完全不同的東西
-------------------------------

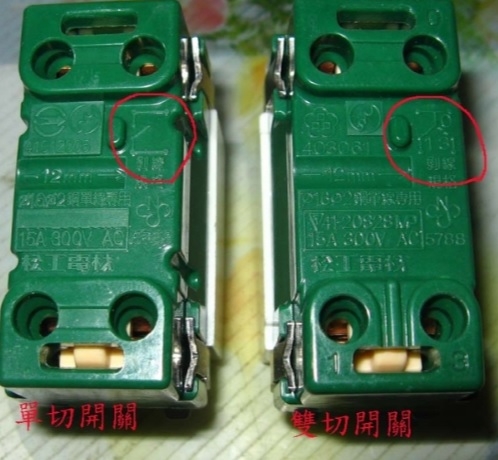

這角度,圈圈那邊不是很清楚,看起來像1條白色變成2條,1條紅色變成2條
還是其實有2條白線?2條紅線?
不知道是單切開關還是雙切開關
---------------------------
掏寶跟美凱帝,賣了這麼多樣,接線都是一種,
賣這麼久,不至於搞錯都沒發現~
所以L插火線
L1.L2輸出的電燈
---------------------------
智能開關只會用到三條線,
剩下的線要搞懂它的意義,
也許其他地方會使用到,
如果不搞好這問題,
有可能導致其他問題產生
所以請認真地看待這問題,
與智能開關完全無關
如果都是單切開關
事情馬上很快解決
如果是雙切,就複雜了點~
----------------
所以到頭來,根本不清楚,
房間內到底是什麼開關~
是1組(總共有2個單切)?
是2組(總共有4個雙切)?
訊息太少~無從幫助~
拍照勝過講解~
最壞的結果~
訊息太少,接錯了,燒了智能開關,
或有些地方怎突然沒電
你想承擔這樣的風險嗎@@!?
