請問這樣OK嗎??

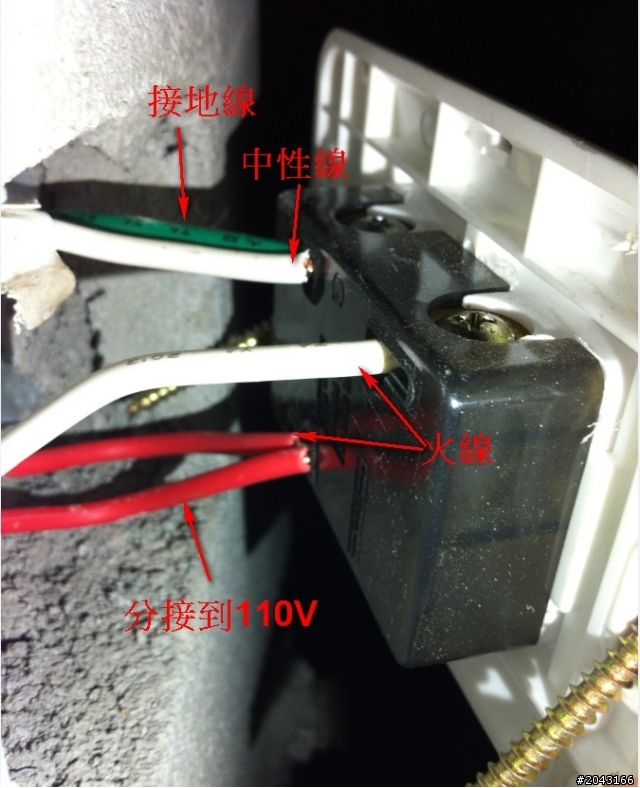

問題二:220V的插座 中性線與接地線同時接在一起，這樣OK嗎??
這到底是舊房子整理? 還是新建的房子?
如果是舊房子; 可以用先天不足當藉口, 將就一下
如果新建的房子還搞成這樣? OK嗎?
OK不OK; 當然也得看整個線路圖的回路設計
但在台灣通常 220V 都是專用的回路, 還能分給 110V?
那這一回路的 NFB 能不常常亂跳??
可見回路設計時; 並沒有算過三線間的負載平衡吧? 這樣 OK?
看來應是配電箱弄得太小了; 回路不足
兩三個回路擠一個NFB, 再把 NFB 加大
不知道那是什麼牌的插座, 但我想它標示耐電流不可能 > 20A 吧?
NFB 卻 20A, 台灣的 NFB 多數是積熱式的; 也就是現在冬天它可能 25A 再過幾十秒才跳脫的
今天如果寒流來了, 弄個 1200W 電暖器來用
剛好第一次用, 灰塵也沒有清, 電阻又變大了一點.... 電線可能開始慢慢燒起來了
快轉吧! .............. 到電線燒起來了, 你的插座也變黑色了
那 NFB 都還沒有跳脫, 你覺得如何 ?

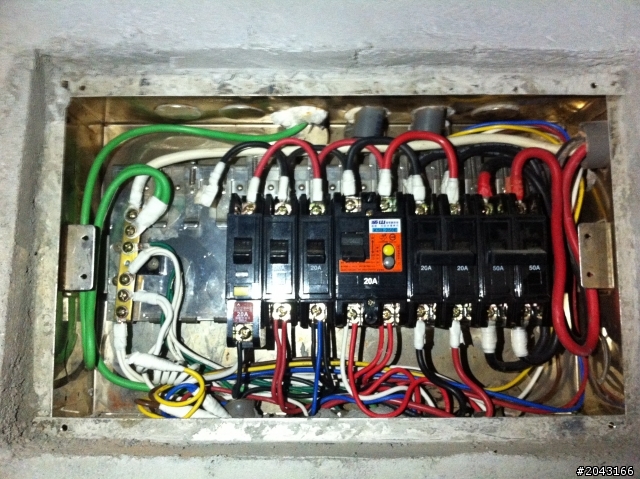

我再考慮是否自己增加一個銅排將中性線與接地線分開接
由於陽台要放歐規洗衣機(220V)，插座安排各一個220V與110V，考慮漏電問題所以裝一個2P漏電斷路器，
再將220V延伸一個110V出來，想共用同一個漏電斷路器(此迴路就只有這兩個插座)
我也知道單獨再拉一個1P漏電斷路器比較安全，但是水電工說線太多穿不過去就這樣裝，

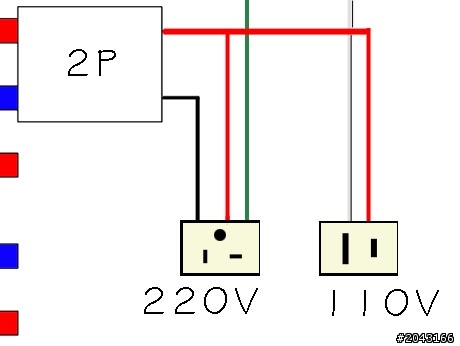

我查資料220V延伸一個110V的接法式如下圖:
如果上圖是正確的話，應該是不能從220V接地線串接到110V水線位置，要直接拉一條水線給110V才行
水電工用的是中一電工的插座(110V額定電流是15A，220V額定電流是20A)
經es_mato說了才發現1P無熔絲開關都是用20A，雖然我110V都是拉2.0的線，但是插座額定電流是15A，
這樣會出現es_mato說的插座燒焦結果無熔絲開關都還沒跳的情況嗎??
但是我孤狗的結果，1P無熔絲開關15A與20A都有人裝，究竟哪個比較正確呢??
謝謝
bendess1120 wrote:
這是50年老房子改建...(恕刪)
假設你所說的2P漏電斷路器是供給220V&110V共同使用~那使用110V時應該會漏電感應跳脫~也就是說~經過漏電斷路器迴路電流進出的向量值要一樣才不跳脫~假設那2P是給220V就OK~進跟出是經過漏電斷路器~但分出去的110V火線有在2P的其中1P~110V中性線卻沒回去2P的另一P~所以會認定是漏電跳脫...以上
mubi.tw wrote:
假設你所說的2P漏電...(恕刪)
mubi.tw大大說的沒錯，我今天拿電風扇去接那個110V插座，剛插進去漏電斷路器就跳開了，
只好硬叫水電工再另外裝一個1P漏電斷路器拉專線將兩個分離@@
而且除了2P漏電斷路器會挑脫以外，浴室廚房用的1P漏電斷路器也是接上電風扇就跳脫了，

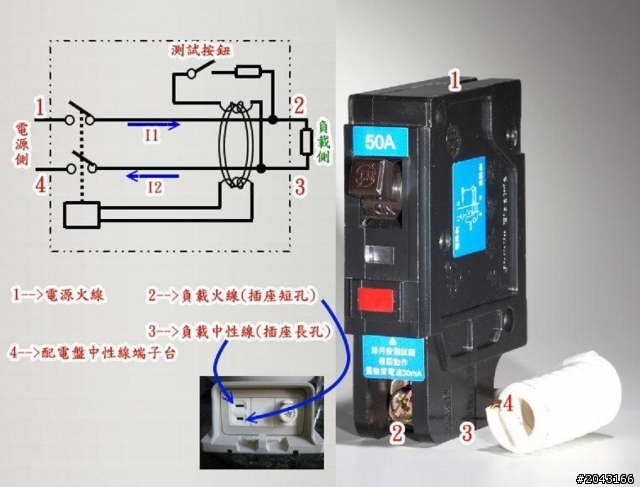

自己上網查資料才知道是他沒把從插座回來的中性線接到漏電斷路器的本體(如下圖3號處)
而是接在電箱的銅排，難怪會跳脫阿!!! 打電話跟水電說他還訝異的說他不知道1P漏電斷路器還有那個鎖點
，真是被他打敗了!!! 這年頭作翻修都要自己做功課真是累人耶!
目前唯一的疑問就是接地線的銅排跟中性線的銅排到底是要分開好還是串接好?
