關於配電箱(匯流排).... (第2頁)

galant99
個人積分：31分
文章編號：39292298

31分

樓主

2012-10-22 16:09

es_mato wrote:
這類設備在水電圖上，...(恕刪)

稍早有跟包商聯絡了,他要我把要使用匯流排的型號告訴他,
或者是我自己去材料行購買他再付錢給我,包商有跟水電聯絡,
水電說那個是白鐵的匯流排,就算繼續使用這個配電箱,迴路也不知能用幾個,
也好像小了點,一般透天三樓半的配電箱不知道都用多大的,小弟現在也不知道
匯流排的配電箱應該買幾P的.....

galant99

galant99
個人積分：31分
文章編號：39292428

31分

樓主

2012-10-22 16:13

ythcarol wrote:
比對你的新電源箱的照...(恕刪)

水電的說是白鐵的匯流排配電箱,但是看起來好像比較小,不知能裝幾個迴路,
使用的地方是透天三樓半,這一個配電箱夠使用嗎?
並且之前都已經說明不要使用白鐵的結果......

es_mato

es_mato
個人積分：520分
文章編號：39293077

520分

13樓

2012-10-22 16:41

總開關 2P
冷氣(兩台) 2+2 = 4P
浴室暖風機 2P
浴室插座燈具 1P (漏電斷路)
樓層燈具 1P
插座 1+1 = 2P
專插 1P

這用一般樓層
如果這樣算，你的箱子可能就不夠了
如果有廚房肯定不夠了

沒有水電圖? 要用幾P也沒有規劃?

弱電箱似乎卻又比分電箱大
要裝什麼機關？

galant99

galant99
個人積分：31分
文章編號：39293953

31分

樓主

2012-10-22 17:22

es_mato wrote:
總開關 2P冷氣(兩...(恕刪)

那這樣算的話不就基本要20P,因為對這方面完全都不懂,
而水電的也沒幫忙規劃,也沒有水電圖,也不清楚哪有幫人規劃水電的,
至於弱電箱我也不清楚為什麼會那麼大,是因為透天三樓半所加起來所以
才會那麼大,而小弟只需網路,電話,第四台,監視器,這樣而已他就弄了這個弱電箱.....

ythcarol

ythcarol
個人積分：106分
文章編號：39296279

106分

15樓

2012-10-22 19:24

二樓與三樓沒有其他的電源箱嗎??
再老舊的透天應該都是每個樓層都有各自的配電盤才是(至少我們公司30年的老透天是如此)
依現在的標準每個樓層都設置一個配電箱較為妥當
所以說除了一樓因為有廚房專插..浴室電爐須要多設幾P會感到較擁擠外
其他樓層的應該夠用了...

若真的不喜歡白鐵的..稱現在還沒水泥粉刷叫包商換了吧!!

另弱電箱其實越大越好..太小的弱電箱除非你以後要裝簧否則你說的那些設備是無法全部放進去的..

es_mato

es_mato
個人積分：520分
文章編號：39296529

520分

16樓

2012-10-22 19:39

你不想白鐵的，但要什麼樣子的？其實你自己也沒有個譜

你現在能做的就是把平面畫出來
趕緊做功課把要設插座要用的設備都列出來
能改善多少是多少，相信現場連地線也沒有處理
我覺得這也不是水電的問題
因為水電並沒有承包你的水電設計吧？
什麼圖都沒有，當然各憑心證

接著，廚房的排煙要多高，電源多高
要不要淨水器，洗槽下要幾個出水？幾組電源？IH 爐 220V / 瓦斯燈點火 110V
要用地排還是壁排？地板要不要排水?
樓層要不要水源總開關 .....

galant99

galant99
個人積分：31分
文章編號：39297528

31分

樓主

2012-10-22 20:37

ythcarol wrote:
二樓與三樓沒有其他的...(恕刪)

二樓跟三樓有,包商有聯絡說看是要我告訴他型號或者我自行去購買他再付錢給我,
幫我更換....

es_mato wrote:
你不想白鐵的，但要什...(恕刪)

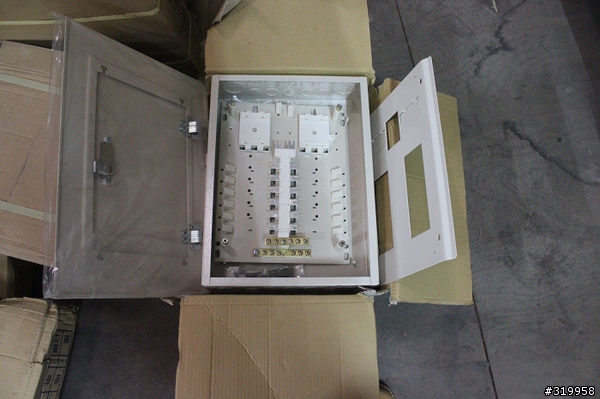

我只是要像這種的配電箱..如圖

客廳的插座位置我已經有告訴他了,廚房部分也好了只是還沒給他..

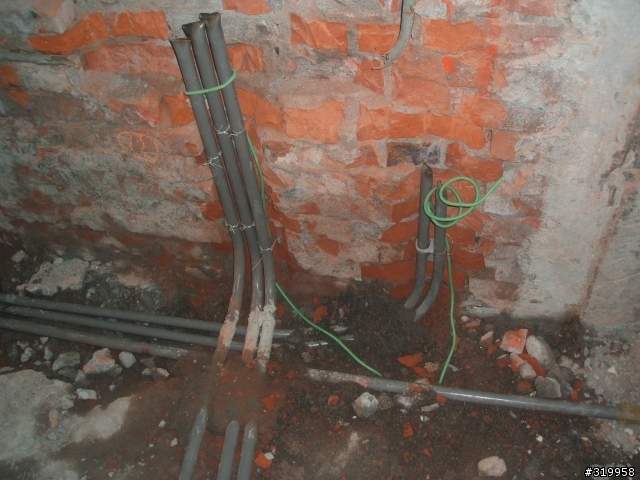

地線的部分有打了..如圖

es_mato

es_mato
個人積分：520分
文章編號：39299535

520分

18樓

2012-10-22 22:06

地線要扒皮的，為了增加接地面積及效果
你不會想弱電、電力系統的接地接在一起吧？
http://i158.photobucket.com/albums/t96/etsny/IMG_0640.jpg

日本 panasonic 提供簡單的回路計算，
20坪四個人的需求大約 16 回路，這不表示 P 數
(日本用的迷你型 1P / 2P 一樣大)
再加入 220V 2P 的數量大約也要 22P 以上

http://www2.panasonic.biz/es/densetsu/denro/compact21/data2.html

郵筒

郵筒
個人積分：144分
文章編號：39301168

144分

19樓

2012-10-22 23:08

你要的是匯流排
白鐵的那個,不是匯流排

你去電料行,買照華22p的品型箱(暗)
給水電裝吧

galant99

galant99
個人積分：31分
文章編號：39303201

31分

樓主

2012-10-23 0:36

es_mato wrote:
地線要扒皮的，為了增...(恕刪)

當初埋的時候我沒在現場,事後我有用手去挖好像埋蠻深的,
大大你的意思是說強電的接地跟弱電的接地要分開打嗎,
那打在一起的話會不會有什麼問題......

郵筒 wrote:
你要的是匯流排
白鐵...(恕刪)

我先大致上說一下好了,一樓一台冷氣在加上廚房上的用電,二樓前後各一台冷氣加上前後房間跟廁所用電,三樓跟二樓一樣,半樓就神明廳用電跟後面的洗衣間(洗衣機,儲熱式電熱水器以及預留的太陽能熱水器的店源跟管路),那這樣每一層樓使用22P的配電箱應該ok吧,我想多留個幾P方便往後擴充迴路使用....
