劉老大1221 wrote:
另外想問,請各位協助確認

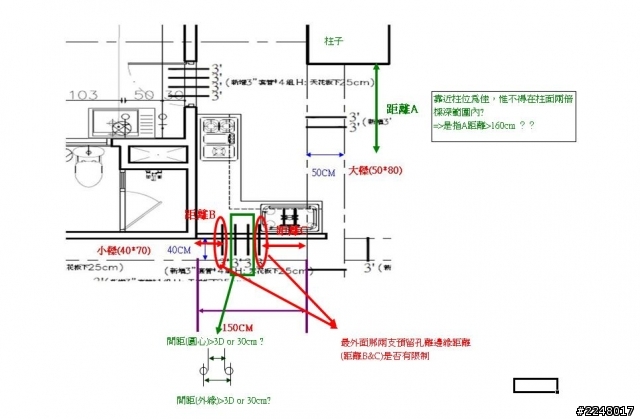

1.兩個套管不可於同一斷面垂直排列.兩套管間距離需 >= 3D or 30 cm以上.
=> 此是指兩圓心外緣距離 or 兩圓心間距 ?
心到心
2.靠近柱位為佳，惟不得在柱面兩倍樑深範圍內
=>是指圖面距離A>160cm ？？
是
3.最外面那兩支預留孔離邊緣距離(距離B&C)是否有限制
=>是指圖面最外面那兩支預留孔離邊緣距離(距離B&C)是否有限制
跟問題1一樣
因為梁在柱邊受到的剪力最大，所以不宜開孔，開孔位置最好距離柱子兩倍梁深以上在開孔比較安全
2. 高度版下25cm(此指圓心位置)有點低應該要離大樑底27cm, 小樑底24cm以上,=>此有符合
大樑深80CM ,故離樑底部 (80-25-(3*2.54)/2) > 27
大樑深80CM ,故離樑底部 (70-25-(3*2.54)/2) >24
是的
3.客變建商應該會做開口配筋補強吧! =>此都會做嗎??
這我不曉得，通常結構技師都會有畫開口補強的配筋圖
4.每個開孔間距離是30公分以上或9'以上 => 這樣換四個孔好像不夠用??
(4(孔)*3*2.54 + 9*2.54(間距)*3) =99 ,
(4(孔)*3*2.54 + 30(間距)*3) =120 ,
但是那邊空間總長150公分,這樣距離雙邊分配各只剩下15CM ?? 請問這樣OK嘛?另外孔洞距離大樑的位置有特別規定嘛?
圖的範圍大一點比較清楚，要看到其他柱位
5.Paul大PO的圖的第四項是甚麼意思?? 我看不太懂?
第四項就是問題1
