樓板使用H型鋼補強之縫隙問題 (第2頁)

guoshuchang

guoshuchang
個人積分：69分
文章編號：28986009

69分

樓主

2011-06-30 22:51

wy615 wrote:
看完之後想請問那個大...(恕刪)

H型鋼這方法是結構師建議的！
實際制作是鐵工設計施工，不知道是哪裡不對，能否指點

david.吳 wrote:
嗯...所以2樓的震...(恕刪)

二側都是樑，這有確定過
樓板震動問題，我也還沒去試過
david.吳網兄說的跨距的問題點，不知道指的是什麼?

guoshuchang

guoshuchang
個人積分：69分
文章編號：28986036

69分

樓主

2011-06-30 22:54

多發二篇．．．自刪自刪自刪自刪自刪

guoshuchang

guoshuchang
個人積分：69分
文章編號：28986068

69分

樓主

2011-06-30 22:55

多發二篇．．．自刪自刪自刪自刪自刪

tgkevin

tgkevin
個人積分：22分
文章編號：28986355

22分

14樓

2011-06-30 23:06

如果現況沒有結構破壞的疑慮、其實也可從地板及天花板隔音減震著手,但這種鋼樑也一定會有效果只是大材小用,如果是結構技司設計,應有看現場,認為樓版勁度不足予以補強,

wu.sam1688

wu.sam1688
個人積分：20分
文章編號：28986388

20分

15樓

2011-06-30 23:07

環氧樹脂砂漿封邊是正確的做法，為何沒考慮碳纖維補強，鋼板補強有時需結構技計算，否則地震來時應力反而會集中，結構破壞會更大。

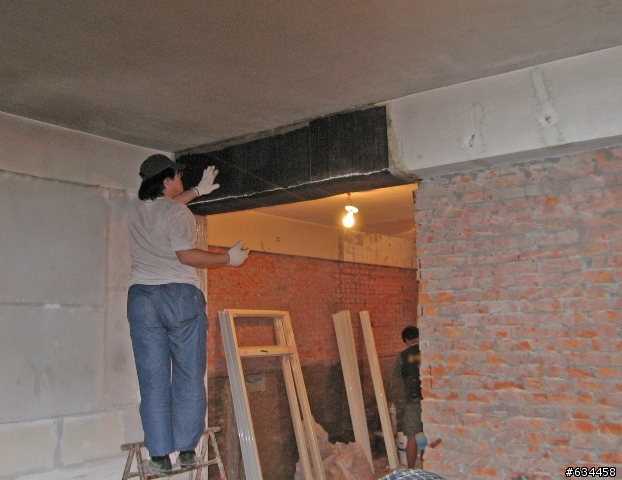

照片中因921地震樑柱接頭剪力破壞，結構技師建議用碳纖維補強就夠了。

tgkevin

tgkevin
個人積分：22分
文章編號：28986660

22分

16樓

2011-06-30 23:17

用碳纖維補強樓版我記得也不便宜且面積厚度也大,因為他補的不是破壞而是震動

心和夜語

心和夜語
個人積分：318分
文章編號：28990235

318分

17樓

2011-07-01 3:56

david.吳 wrote:
樓上的資料很眼熟
好像是安固的

不知道耶~google到的，去掉後面連前面的網站連結就知道囉~

這種補強方式沒有密合結合在一起，倘若遇到地震上下時，

樓板像波浪擺動時，反而會受到另一種"碰撞"~

一切有為法，如夢幻泡影，如露亦如電，應作如是觀。

shoepolayer

shoepolayer
個人積分：137分
文章編號：28990624

137分

18樓

2011-07-01 6:46

這種補強方式在小弟工程經驗裡比較常見於開口補強

以樓板來說，你的h型鋼並未與樓板有效連結

上層力根本無傳遞到四周結構牆，即使你利用發泡劑或樹脂填縫也一樣，力還是傳不下來

這種方式大概只能算是樓板掉下來時，有東西可以擋一下= =

除了結構牆要有螺拴固定外，樓板面應該也要有...

至於造成別的力學行為破壞應該不致於

因為你的型鋼與樓板的力學關連是在樓板已經破壞後

除非樓板破壞，否則跟h型鋼可以說是兩個不相干的個體

這是哪位結構師設計的= =

ccr9693

ccr9693
個人積分：5分
文章編號：28990653

5分

19樓

2011-07-01 6:56

可以考慮加大些鋼樑與樓版間隙。
縫隙再填充無收縮水泥

參考看看吧

shoepolayer

shoepolayer
個人積分：137分
文章編號：28990947

137分

20樓

2011-07-01 7:52

無收縮水泥是個辦法，但是可能一年半載就裂光光了

建議找個專業的結構公司幫你看依下怎處理比較恰當

我們公司最近負責標案有類似問題

後來我是植筋+混凝土來做補強

但因為是公共工程，私人住家用此方式有點大材小用

我不太了解現場狀況，這種還是交給專業的現場評估卡好~
