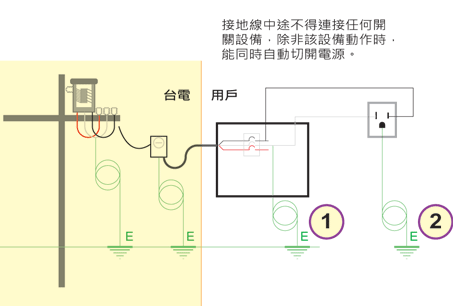

由變電箱高壓變低壓時會有一個接地
到了各戶的電錶, 會再有一個接地，到了各戶的分電箱又會有一個接地
再多打一支銅棒增加一點接地當然更好，但也要確實去量測接地值才有用

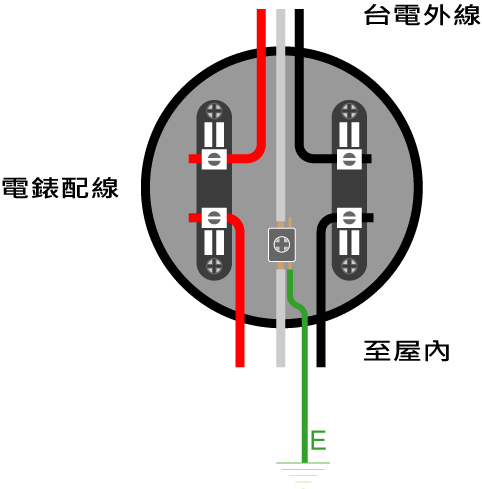

如果有機會去看看電錶內的配線(其實一拉就起來了，電錶像一個插頭而已)
中性線是直接通過的，並中途再與接地線併在一起(內線系統接地)
所以通常電錶下方就會有一條地線，其實電信公司也會有
在台灣，這地線是台電施工的(大樓，台電會預審及要求)
所以他也不給拉到分電箱中 (因電錶是是責任劃分線)
所以通常用戶會自己再打一隻地棒當設備接地
但依法規，如果電錶那內線系統接地容量夠(線徑)，是可以再接到室內當設備接地共用的
接地的地方多幾處，除了保險，也減少干擾, 如電話公司的接地會自己再設
玩音響的應該也知道如果接地共用會有干擾
但如果只是要防漏電，低壓系統是可以共用的，沒有什麼地線、中性線不可以在一起
如上圖，像洗衣機；電源進到洗衣機中，假設開關沒有開，馬達沒有動
當火線因為有水而與金屬外殼接觸，你去碰金屬外殼，就會被漏電電擊
中性線是不帶電的，如果你把中性線接出來鎖到洗衣機的接地，就不會電人了
但風險是，萬一沒有漏電，但一隻老鼠咬斷了中性線；你打開開關，反而會被電擊
所以再由分電箱拉一條中性線也是地線，再到洗衣機來接地；那風險又降低了
除非老鼠跑到兩處去咬掉中性線也是地線，
但如果能由最近點再接一條與內線系統無關的接地那是更好的
測量接地電阻電錶很貴，所以一般人不太可能去買
但這事不必用猜的，有科學的方法可以去驗證的
斷路器設計時都要測試一項「電弧」，所以招標時，斷路器規格要標 FA/AT/IC
你買斷路器時也常會看到一個 KA 值，當短路發生的瞬間，電流會大到 KA
當電流那麼大時，開關會有電弧發生或被吸住的狀況
斷路器要標示常發生多少 KA 時，它仍有能力斷開電路
要當總開關用，設計常是 10KA，但常被用 5KA
接地銅排與負載端接點那麼接近，又沒有電木隔離，是有發生電弧的機會的
沒有人去關心與注意？
它的線路其實沒有問題，好的卻要它改掉？
3P 與 2P 斷路器那一個貴？那一個安全？
它的配線與日本相同，可以找一下日本的分電盤配線圖

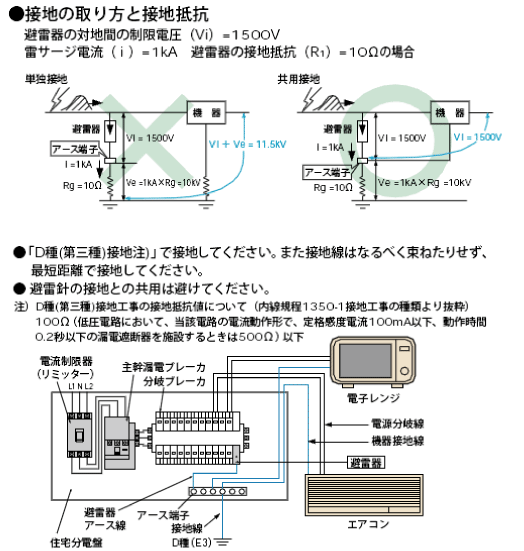

這圖取自日本的 Panasonic 型錄中
日本用 3P 與 2P，所以沒有中性線共用端子
日本有很多電力公司，有的地區是包括電錶及分電盤中的主斷路器都是由電力公司管的(責任劃分線)
所以入線這一段的接地(系統接地)電力公司處理了，用戶只需解決設備接地
注意Panasonic的地線接法及公式

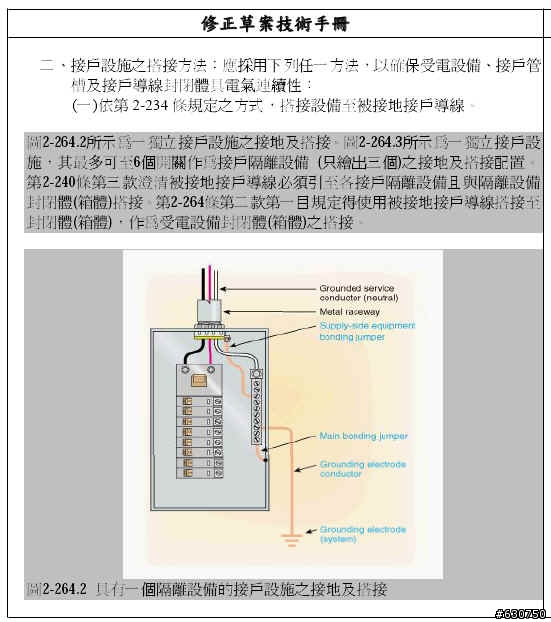

再看看98年10月剛辦的「屋內線路裝置規則」修正草案技術手冊
http://www.tri.org.tw/industry2/
不要把對的改成錯，風險低的改成高風險了!
所以要使用 3P 不得使用 2P
http://www.tempearl.co.jp/prod/tec_elcb01.htm#tansan
這有中性線欠相時的圖例
日本的分電盤總開關後會跟著一個單線三相中性線欠相保護開關
不是日本設計沒有想到，法令也有規定
http://www.chuden.co.jp/manabu/shikumi/bundenban/index.html
""漏電ブレーカーは「中性線欠相保護機能付」""
那一個保護開關因為有「漏電」的字樣；所以很多人把它當成是「漏電斷路器」
它指的是包括中性線欠相時也保護
因為要檢查這三線的存在，所以要 3P
它的單價有的就是台灣一個分電箱再包括箱中所有斷路器的價格
所以大部份的人是下不了手的，水電工也不會報這個價，讓自己喪失競爭力的
台灣用的分電箱內有中性線端子並與地線連接
它除了要省成本，同時也要減少這一個問題(中性線欠相)的發生及損失
假設供電電桿中的中性線被樹給打斷了，擔心的事就會發生了
如果分電箱中的地線確實按裝，並與中性線連在一起那結果呢？
有人說中性線不能與地線在一起？ 那會不會是慘劇？
土地的電阻很大，但是這導體的面積也很大，超級大... 所以電阻又幾乎等於零
所以你確實接地了，等於把電流再引到土地，利用土地把斷掉的中性線再接上
所以台電變壓器要接地，進門的電錶再接一次，不是沒有理由的
理論上是這樣，而確實也可以減少傷害
但是很少人去注意接地狀況，也許接點生銹了或地線斷了 .... 而且電路中有分路等
當中性線沒有與地線接在一起，中性線又斷了，電子怎麼回家？
如果有中性線欠相保護的，會斷電避免狀況發生
沒有保護的，又沒有接地，那狀況就慘了
弄得好像風水問題一樣，又好像在求六合彩明牌。大家心理都一個問號
中性線與接地不能在一起才是對的。
中性線與接地在一起才是對的。 ............. ？
http://www.rikuden.co.jp/kaminari/btaisaku.html
接地是有分種類的
大人怕打雷時如果接地是共用的，會打壞了家電？！
避雷針用的接地與電源接地不同一種吧！
但... 問題在台灣有人會把它全接在一起
多打一支地棒，就算合格
但理論上，電子還是會跑電線再進大地，比經過你身體進大地好走
就算你會感到電擊；但傷害會降低
聽起來不太可靠， 業主砍工錢，水電工砍設備費的結果
每一個系統有每一個系統的設計方式
安全問題要整個系統來看，不是著眼於一點
你有家裡的電氣圖？
這是最基本的，如果沒有；你又如何要求安全
