小弟二年前買的預售屋，最近即將交屋了，室內實際可用地坪約10坪多，先看SketchUP畫的圖吧！

交屋時，室內只會有廁所，室內淨高約 400cm
【更新設計圖】畫了二年多的挑高小坪數設計圖，請多多指教！！

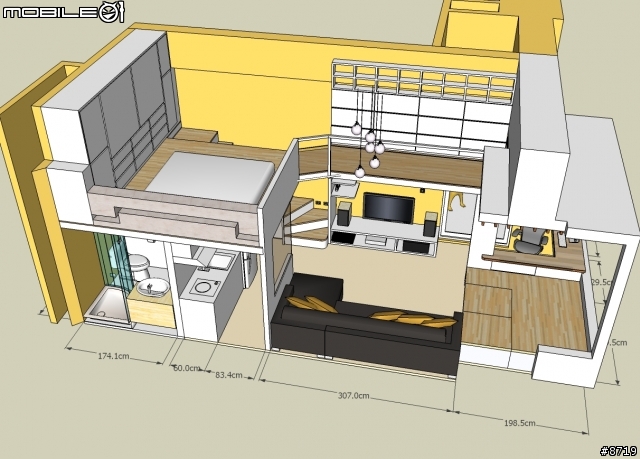

一樓平面，大門在左邊
【更新設計圖】畫了二年多的挑高小坪數設計圖，請多多指教！！

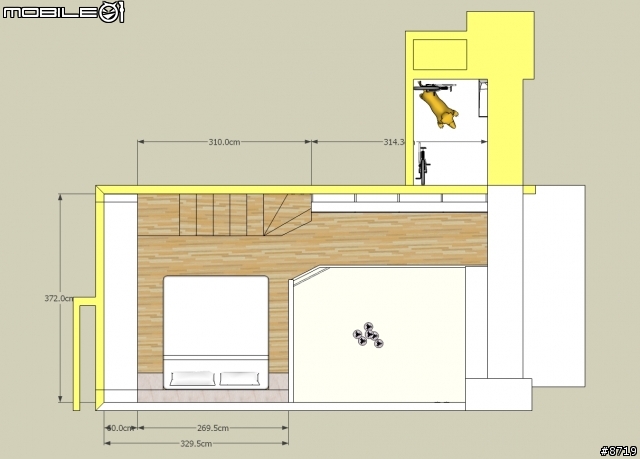

二樓平面

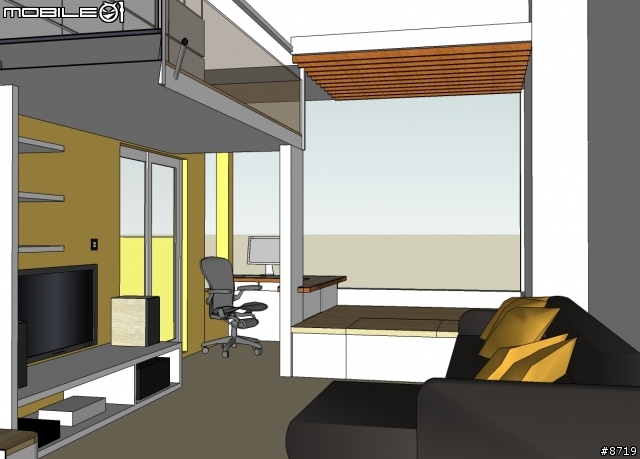

3D圖，沙發已經訂了，顏色就是黑+黃
【更新設計圖】畫了二年多的挑高小坪數設計圖，請多多指教！！

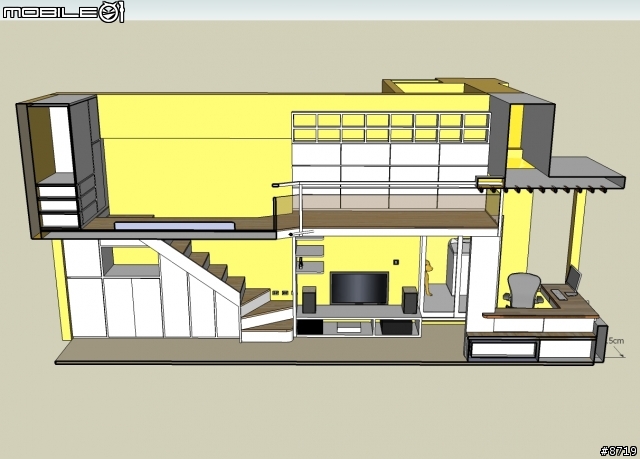

上方還有灑水管還沒畫出，所以二樓有留高點，小弟身高172
【更新設計圖】畫了二年多的挑高小坪數設計圖，請多多指教！！

木作的部份

家中成員二人加一隻狗，喜歡溫暖簡約的感覺
由於小弟並非本科，主要的設計也只針對收納部份，配色及風格，小弟想了很久，實在不在行啊，所以還請大家多多批評指教了。

加上陽台的部份，這是小弟目前還在傷腦筋的地方，
1坪左右的小空間，總共要收納洗衣機，二台小折(FD-17S)，熱水器，二桿升降曬衣架，冷氣室外機，還有一隻狗...

180x189 cm
【更新設計圖】畫了二年多的挑高小坪數設計圖，請多多指教！！

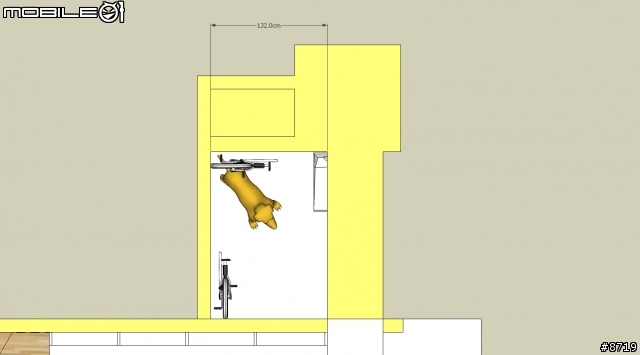

上方只有 132cm ，預定裝二桿升降曬衣架
【更新設計圖】畫了二年多的挑高小坪數設計圖，請多多指教！！

2008-12-27 18:05 發佈

文章關鍵字設計圖挑高小坪數設計圖

flyerdan

flyerdan
個人積分：0分
文章編號：9620966

0分

2樓

2008-12-27 22:38

您好:
請問您是用何種軟體畫的呢?
看起來好專業!
謝謝!

will

will
個人積分：72分
文章編號：9625042

72分

樓主

2008-12-28 8:43

這是用 Google SketchUP 免費軟體畫的，
很容易上手的一個好軟體，線上也有許多高手的模型庫可以觀摩、下載，
玩一陣子應該就可以上手了

jctwingo

jctwingo
個人積分：14分
文章編號：9640791

14分

4樓

2008-12-29 11:46

大大恭喜你..又多了一技之長了!!!!!!

這些設計都很OK 完全是看個人需求而定
自己喜歡就好了!!!!

唯要注意的是..
施工配線所產生的佔用空間
會吃掉天花板的厚度
(冷氣配管及電路配管.甚至是排水配管都有可能)
依圖面看樓層板高度應該是在380~400左右
通常夾層厚度約為15公分
天花板高度10~12公分
這2個厚度扣除後就是夾層淨高
其他方面來說除了冷氣位置
都應該很OK吧!!!!!

校長兼撞鐘老師兼工友

dustybo

dustybo
個人積分：5分
文章編號：9641092

5分

5樓

2008-12-29 12:03

哈囉！這應該是淡水某建案吧！
我也這買這邊的喔！
看到你的設計真不錯耶！

lilyhsia

lilyhsia
個人積分：26分
文章編號：9641185

26分

6樓

2008-12-29 12:09

看起來很不錯喲..

我家也是挑高屋

不過高度只有三米六..所以使用高低差二種高度

你如果想要夾層薄一點,可以使用方型鋼

當初我的設計師是這樣告訴我的,如果用c型鋼會吃掉一點高度..

你可以參考一下..

大吉米

大吉米
個人積分：409分
文章編號：9641865

409分

7樓

2008-12-29 12:47

我身邊有很多朋友都是這樣的屋子
大家在挑高屋室內設計上的差異, 也慢慢累積出一些想法

有一點提供給您做參考

通常, 這樣的空間, 客廳都不會太大
有的是用窗邊櫃來增加座位空間
有的是把客廳和其他空間作一些連結

我建議您, 在客廳和飯廳間, 可以不要做區隔
有點類似像是把廚房和客廳之間用一個大中島做區隔
中島面對客廳的面, 可以放幾張椅子
中島還是可以和原本靠牆的流理台形成一個L型的設計
抽油煙機還是可以靠牆排出

我覺得這樣子, 當客人多的時候, 可以有效的把客人分流到中島區
當大家要喝點小酒或是吃點東西的時候, 也會方便很多
供您參考

I am inspector GADGET!!!

lazi5820

lazi5820
個人積分：143分
文章編號：9645609

143分

8樓

2008-12-29 16:11

專業

看了就覺得很舒服
希望裝潢好又可以分享實景照片~~~

sannyray

sannyray
個人積分：0分
文章編號：9646670

0分

9樓

2008-12-29 17:09

恭喜即將圓夢了.裝潢及布置家具相當辛苦.
不過一切都是值得的.

4M的樓高?用途應該不是住宅吧.
水電稅款跟住宅有差別嗎?
另外2樓樓梯好像少一段扶手.

will

will
個人積分：72分
文章編號：9647052

72分

樓主

2008-12-29 17:33

感謝各位的建言，不貼出照片，就是想低調些，沒想到還是被認出來了…

jctwingo wrote:
大大恭喜你..又多了...(恕刪)

樓板高約400cm。
因為有灑水管的關係，二樓的衣櫃和書櫃，都會有部份影響到，施工時，這些部份含天花板都會交由木工發揮，
冷氣的話，小弟是預定在沙發的上方裝一台大一點的分離式室內機，只是因為完全沒有隔間，不知夠不夠力？

lilyhsia wrote:
看起來很不錯喲..
...(恕刪)

夾層的部份，小弟找到的是用兩隻C型鋼對焊，強度應該夠，厚度大約10 cm，如用方型鋼可以更薄嗎？

大吉米 wrote:
我身邊有很多朋友都是...(恕刪)

其實一開始我也有打算要做中島，但是空間實在不夠，而且又夢想大大的L沙發很久了，所以只好捨棄了，用餐就在客廰或是架高和室。如果放棄大沙發的話，這也是一個很好建議，小弟會再認真思考的。
