各位大大，我申請了結構圖、竣工圖，拿到了發現看不是很懂，我想知道那些地方是主結構，是不能動的地方，有人能幫忙分析嗎?圖檔我在私給你，謝謝各位01的先進。

2019-03-22 14:50 發佈

文章關鍵字結構圖竣工圖大大地方主結構先進圖檔 01 房屋結構圖

bossdannis

bossdannis
個人積分：16分
文章編號：72511547

16分

2樓

2019-03-22 16:11

我幫你看看吧~~

有需要再私給我

TK323

TK323
個人積分：4分
文章編號：72514888

4分

樓主

2019-03-22 21:22

bossdannis wrote:
我幫你看看吧~~有...(恕刪)

我寄給你了

HondaJoe

HondaJoe
個人積分：12分
文章編號：72515862

12分

4樓

2019-03-22 23:08

樑柱有互相搭接的就是主結構，在柱子的範圍內可以微調樑位但不能刪減
牆壁厚度20公分以上的有可能是承重牆，不能拆掉

TK323

TK323
個人積分：4分
文章編號：72515889

4分

樓主

2019-03-22 23:11

HondaJoe wrote:
樑柱有互相搭接的就是...(恕刪)

有圖看不懂

c3748816

c3748816
個人積分：4913分
文章編號：72518769

4913分

6樓

2019-03-23 10:04

拿著去問合格的技師
可以到各縣市找土木技師工會幫忙
拆了到時後出事誰敢承擔這責任
透天出問題頂多自己補強
大樓出問題要扛整棟樓
自己評估吧!

hiushius

hiushius
個人積分：225分
文章編號：72518968

225分

7樓

2019-03-23 10:29

不好意思，借這版面問一下

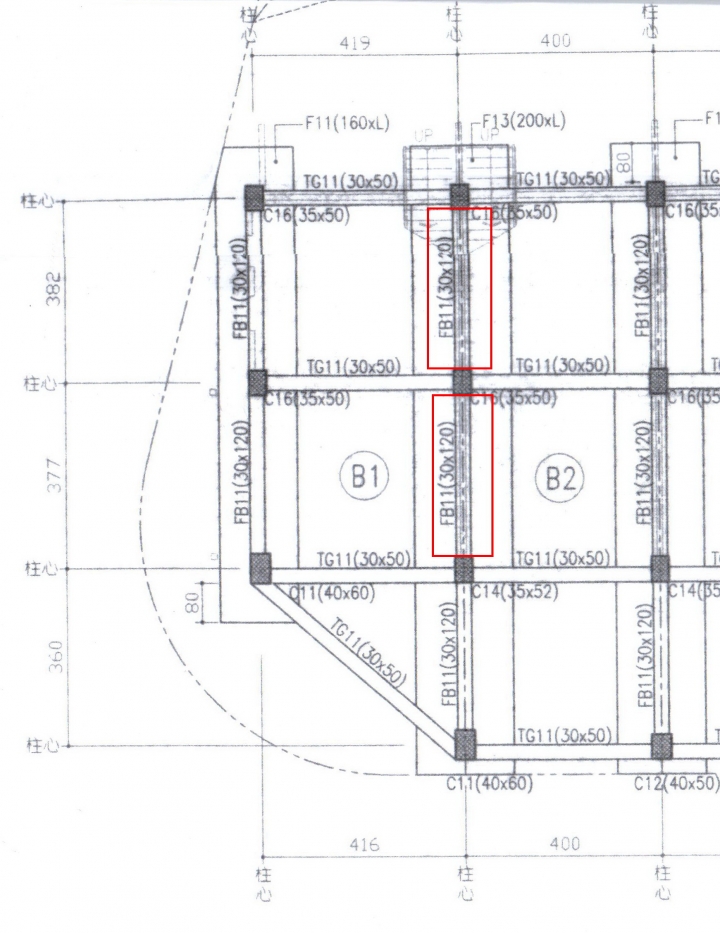

請問4樓透天，1樓這紅框部分的牆可以拆除嗎？

CHN.LUN

CHN.LUN
個人積分：192分
文章編號：72520143

192分

8樓

2019-03-23 12:41

hiushius wrote:
不好意思，借這版面問...(恕刪)

一樓直接座在地樑上的分戶牆沒事還是不要去動他

5樓以下的建築其實都沒有再結構計算

也不知道當建築師在套用結構計算的時候有沒有把牆算入

看結構圖如果牆厚度大於15而且雙層鋼筋

就不要去動它了

不然改天地震了整排房子最先壞的就是那邊的樑柱

weng1699

weng1699
個人積分：445分
文章編號：72520593

445分

9樓

2019-03-23 13:34

CHN.LUN wrote:
一樓直接座在地樑上...(恕刪)

即使牆厚12,單層筋，也不會建議你打掉
地震時，這些實際上也會承單擔部份應力
