立面圖表現法

amy100

amy100
個人積分：17分
文章編號：70525569

17分

樓主

2018-10-17 11:43

請教版上大大,

如圖,
1.我想表現入口處的立面圖,因為入口處空的 . 我加上淡灰色的斜線這樣的表現畫法可以嗎?

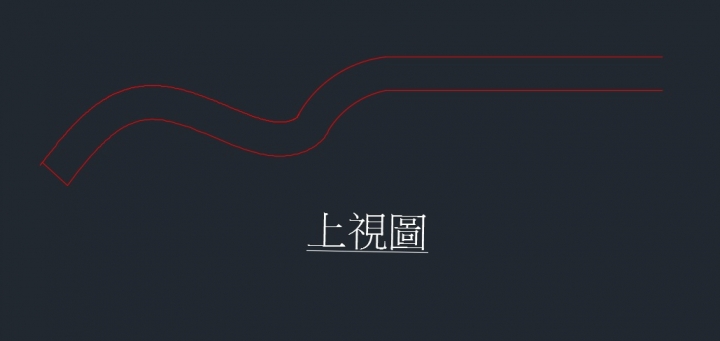

2.曲面的物件,在立面要怎麼表示.有點難

謝謝

立面圖表現法

立面圖表現法

2018-10-17 11:43 發佈

文章關鍵字立面圖表現法

kingmanX

kingmanX
個人積分：238分
文章編號：70525774

238分

2樓

2018-10-17 11:54

我完全看不懂
照三視圖畫不就好了？

amy100 wrote:
請教版上大大,

如...(恕刪)

amy100

amy100
個人積分：17分
文章編號：70526241

17分

樓主

2018-10-17 12:20

就是上視圖(平面圖)有3根柱子兩個入口, 我要畫成立面圖這樣的表示方法是否可以.

Hihai666

Hihai666
個人積分：784分
文章編號：70526686

784分

4樓

2018-10-17 12:50

amy100 wrote:
就是上視圖(平面圖...(恕刪)

不就是什麼圖突出什麼重點
就算圖不好但重點有標示出來讓人看的懂不就好了

Kay Ho

Kay Ho
個人積分：1277分
文章編號：70526743

1277分

5樓

2018-10-17 12:53

amy100 wrote:
1.我想表現入口處的立面圖,因為入口處空的 . 我加上淡灰色的斜線這樣的表現畫法可以嗎?

可以如果怕人家看不懂可以加個"空" 或是 "OPEN"的文字標示

amy100 wrote:
2.曲面的物件,在立面要怎麼表示.有點難

跟圓柱立面的概念一樣

你可以參考這個連結

amy100

amy100
個人積分：17分
文章編號：70527043

17分

樓主

2018-10-17 13:11

好的我只是想請教說有沒有標準的表示方法
因為有看到人家這樣畫斜線但不知是甚麼意思~~

amy100

amy100
個人積分：17分
文章編號：70527060

17分

樓主

2018-10-17 13:12

這個對我有幫助謝謝你~~

Kay Ho wrote:
可以如果怕人家看...(恕刪)

Kay Ho

Kay Ho
個人積分：1277分
文章編號：70528019

1277分

8樓

2018-10-17 14:11

amy100 wrote:
因為有看到人家這樣畫斜線但不知是甚麼意思~~

你畫的那個虛線斜線是透視圖的延伸線
有轉折的點
就是透視圖中的消點
像是這種

amy100

amy100
個人積分：17分
文章編號：70538054

17分

樓主

2018-10-18 9:28

原來如此

所以我另一邊入口應該反過來畫才對是這樣嗎

Kay Ho wrote:
你畫的那個虛線斜線...(恕刪)

Kay Ho

Kay Ho
個人積分：1277分
文章編號：70542997

1277分

10樓

2018-10-18 14:57

amy100 wrote:
所以我另一邊入口應該反過來畫才對是這樣嗎

不用
這是一種表示法而已
是你說你看到人家都這樣畫
但不知道那是什麼意思

我只是解釋給你聽為何是這種表現方式
這樣你比較能理解
